Начало работы с принтером Xerox WorkCentre PE220

Распаковка

Извлеките устройство и из коробки. Проверьте наличие в комплекте поставки перечисленных ниже компонентов.

Внешний вид шнура питания и телефонного кабеля может различаться в зависимости от местных стандартов. Шнур питания необходимо включать в розетку с заземлением.

На компакт-диске содержатся драйвер сканера, программное обеспечение, руководство пользователя и программа ControlCentre.

Набор поставки может изменяться в зависимости от страны продажи. Используйте телефонный кабель, поставляемый в комплекте. В случае использования кабеля другого производителя его сечение должно равняться AWG #26 или выше.

Снимите упаковочную ленту спереди, сзади и по бокам.

Лента

Выбор места установки

Расположите устройство на ровной устойчивой поверхности со свободной циркуляцией воздуха. Вокруг должно быть достаточно места для открывания крышек и лотков.

Установите устройство в сухом, хорошо проветриваемом помещении, вдали от прямых солнечных лучей и источников тепла или холода. Не ставьте устройство на край стола.

Свободное пространство

На рисунке указано свободное пространство, необходимое для работы и вентиляции.

Установка картриджей

1. Откройте переднюю крышку.

2. Извлеките из упаковки и удалите упаковочную бумагу, сняв клейкую ленту.

3. Поверните из стороны в сторону для равномерного распределения тонера. Это позволит получить максимальное количество копий.

Если тонер попал на одежду, удалите его сухой тряпкой и выстирайте одежду в холодной воде. Горячая вода вызовет закрепление тонера на ткани.

Не подвергайте его воздействию света на продолжительное время (более нескольких минут). При необходимости накройте его бумагой.

Не прикасайтесь к нижней части зеленого цвета. Для того чтобы поднять его, используйте его ручку.

4. Разверните ручку. Возьмитесь за нее и вставьте его в принтер до щелчка.

Устанавливайте аккуратно, чтобы не поцарапать его о корпус. Это приведет к повреждению и появлению дефектов на копиях.

5. Закройте переднюю крышку. Если крышка закрыта не плотно, при печати могут возникать ошибки.

При печати текста с 5%-ным заполнением листа ресурс составляет около 3000 страниц.

Загрузка бумаги

Лоток для бумаги вмещает до 150 листов обычной бумаги (75 г/м2).

1. Для того чтобы открыть лоток, потяните его на себя.

2. Для увеличения длины лотка надавите на заднюю направляющую и вытяните ее.

3. Разверните бумагу веером, чтобы разделить листы. Выровняйте края листов, аккуратно постучав стопкой бумаги по ровной поверхности.

4. Загрузите бумагу в лоток, выровняв ее по левому заднему углу лотка. Углы бумаги должны лежать в лотке ровно.

Не помещайте в лоток слишком много бумаги. Переполнение лотка может привести к замятию бумаги.

5. Надавите на заднюю и среднюю направляющие и прижмите их к краю стопки.

Не прижимайте направляющие к бумаге слишком плотно, чтобы не деформировать ее. Неправильное положение направляющих может привести к замятию бумаги.

Подключение

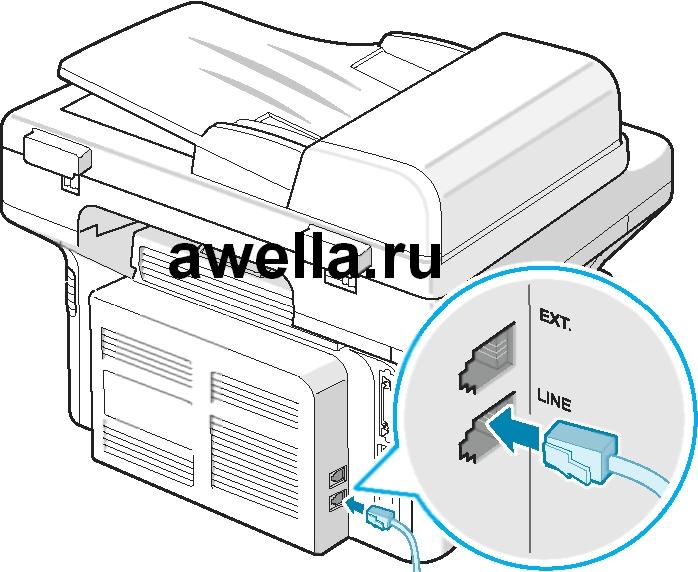

1. Подключите один конец прилагаемого телефонного кабеля к гнезду разъема LINE, а другой — к настенной телефонной розетке.

Для приема как факсимильных сообщений, так и обычных звонков подключите к аппарату телефон или автоответчик.

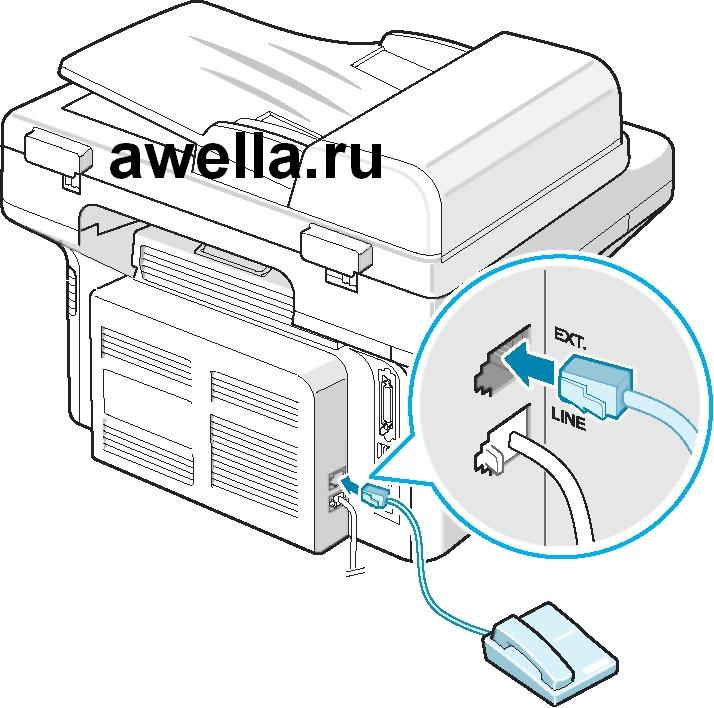

2. Подключите кабель от дополнительного телефона или автоответчика к гнезду разъема EXT.

К телефонной розетке

К дополнительному телефону или автоответчику

Используйте телефонный шнур и переходник из комплекта поставки.

Телефонный переходник

3. Подключите USB-кабель к гнезду разъема USB МФУ Xerox и к порту USB компьютера.

4. Для работы с кабелем параллельного интерфейса используйте только кабели, совместимые со стандартом IEEE 1284. Подключите кабель к порту параллельного интерфейса МФУ Xerox.

Опустите металлические фиксаторы так, чтобы они вошли в желобки на разъеме кабеля, и подключите его к параллельному порту компьютера.

Необходимо подключить только один из указанных кабелей. Нельзя одновременно использовать кабель USB и кабель параллельного интерфейса.

Для использования интерфейса USB на компьютере должна быть установлена операционная система Windows 98 / Me / 2000 / XP, Macintosh 10.3 или Linux.
