Основные компоненты принтера Canon PIXMA TS6340

Вид спереди

A: Рабочая поверхность

Загрузите оригинал сюда.

B: Крышка сканера

Откройте для загрузки оригинала на рабочую поверхность.

C: Панель управления

Используется для изменения параметров принтера или управления им.

D: Кассета

Загрузите обычную бумагу формата A4, B5, A5 или Letter в кассету, и затем вставьте ее в принтер.

E: Направляющие бумаги

Совместите с правой/левой/передней сторонами стопки бумаги.

F: Крышка кассеты

Снимите для загрузки бумаги в кассету.

G: Лоток приема бумаги

Выводится бумага после печати. Выдвиньте его до начала печати.

H: Упор для выходящей бумаги

Выдвигается для поддержки выходящей бумаги.

I: Строка состояния

Горит или мигает, указывая на работу принтера или на возникновение ошибки.

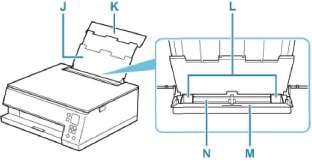

J: Упор для бумаги

Выдвигается для загрузки бумаги в задний лоток.

K: Крышка заднего лотка

Откройте устройство для загрузки бумаги в задний лоток.

L: Направляющие бумаги

Совместите с обеими сторонами стопки бумаги.

M: Крышка отверстия для подачи

Защищает отверстие для подачи от попадания посторонних предметов.

Откройте ее, чтобы сдвинуть направляющие бумаги, и закройте до начала печати.

N: Задний лоток

Загрузите бумагу сюда. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.

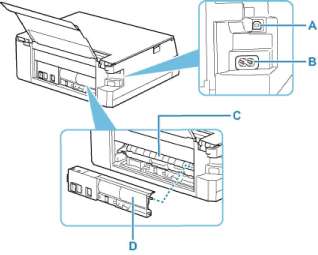

Вид сзади

A: USB-порт

Вставьте USB-кабель для подключения принтера к компьютеру.

B: Разъем кабеля питания

Подсоедините кабель питания, поставляемый в комплекте с устройством.

C: Крышка модуля подачи

Откройте для удаления замятой бумаги.

D: Задняя крышка

Снимите для удаления замятой бумаги.

• Не прикасайтесь к металлическому корпусу.

• Не вставляйте и не извлекайте USB-кабель, пока принтер выполняет печать или сканирование с участием компьютера. Это может привести к повреждению.

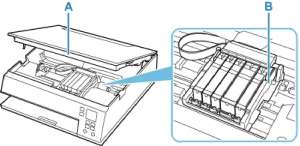

Вид внутренних частей

A: Модуль сканирования / крышка

Сканирует оригинальные документы. Также поднимите и откройте для замены чернильного контейнера или удаления застрявшей бумаги из принтера.

B: Держатель печатающей головки

Печатающая головка предварительно установлена.

Панель управления

A: Кнопка Беспроводное подключение (Wireless connect)

Чтобы задать сведения о маршрутизаторе беспроводной сети в принтере непосредственно со смартфона или другого аналогичного устройства (не выполняя каких-либо действий на маршрутизаторе), удерживайте нажатой эту кнопку.

B: Кнопка QR/индикатор QR

Если нажать кнопку QR, когда горит индикатор QR, отобразится QR-код, с помощью которого можно перейти к онлайн-руководству с описанием используемой функции. Расходы за подключение к Интернету несет клиент.

C: Кнопки А и Т

Служат для выбора элемента настройки. Эти кнопки также используются для ввода символов.

D: ЖК-дисплей (жидкокристаллический дисплей)

Служит для вывода сообщений, элементов меню и состояния выполнения операций.

E: Кнопка Назад (Back)

Возврат ЖК-дисплея к предыдущему экрану.

F: Кнопка OK

Завершает выбор элементов меню. Используется также для устранения ошибок.

G: кнопка Стоп (Stop)

Отменяет операцию во время выполнения печати или при выборе пункта меню.

H: Кнопка Пуск (Start)

Нажмите эту кнопку, чтобы начать печать или копирование либо подтвердить введенные символы.

I: кнопка ВКЛ (ON)

Отключает питание устройства. Перед включением питания убедитесь, что крышка сканера закрыта.

J: Индикатор Аварийный сигнал (Alarm)

При возникновении ошибки индикатор светится или мигает.
