Управление и обслуживание HP Color LaserJet CP3525/CM3530

Информационные страницы

Информационные страницы содержат информацию об устройстве и его текущей конфигурации.

Описание страницы

Печать страницы с помощью панели управления устройства

Карта меню "Администрирование"

Информация о меню панели управления и возможных параметрах.

Страница конфигурации

Отображает параметры устройства и установленные дополнительные устройства.

Страница состояния

Страница использования

Информация о количестве страниц, распечатанных для каждого формата бумаги, количестве односторонних (симплекс) или двусторонних (дуплекс) страниц, а также о среднем покрытии в процентном отношении.

1. Нажимайте стрелку вниз на панели управления устройства до тех пор, пока не появится меню Администрирование.

2. Нажмите Администрирование, чтобы открыть меню.

3. Нажмите Сведения, чтобы открыть меню.

4. Нажмите Страницы конфигурации/состояния, чтобы открыть меню.

5. Выберите параметр Карта меню "Администрирование" и затем нажмите кнопку Печать.

Содержание схемы меню изменяется в зависимости от устройств, установленных в МФУ.

1. Нажимайте стрелку вниз на панели управления устройства до тех пор, пока не появится меню Администрирование.

2. Нажмите Администрирование, чтобы открыть меню.

3. Нажмите Сведения, чтобы открыть меню.

4. Нажмите Страницы конфигурации/состояния, чтобы открыть меню.

5. Выберите параметр Страница конфигурации и затем нажмите кнопку Печать (продать новые оригинальные картриджи Санкт Петербург за деньги, продать дорого за деньги в скупку, продать за деньги в Санкт Петербурге, реализовать, скупка Санкт Петербург сдать за деньги, продать по высоким ценам Санкт Петербург, скупка дорого Санкт Петербург).

Если в поставку устройства входит сервер печати HP Jetdirect или дополнительный жесткий диск, то печатаются дополнительные страницы конфигурации с информацией по этим устройствам.

1. Нажимайте стрелку вниз на панели управления устройства до тех пор, пока не появится меню Администрирование.

2. Нажмите Администрирование, чтобы открыть меню.

3. Нажмите Сведения, чтобы открыть меню.

4. Нажмите Страницы конфигурации/состояния, чтобы открыть меню.

5. Выберите параметр Страница состояния и затем нажмите кнопку Печать.

1. Нажимайте стрелку вниз на панели управления устройства до тех пор, пока не появится меню Администрирование.

2. Нажмите Администрирование, чтобы открыть меню.

3. Нажмите Сведения, чтобы открыть меню.

4. Нажмите Страницы конфигурации/состояния, чтобы открыть меню.

5. Выберите параметр Страница использования и затем нажмите кнопку Печать.

Журнал учета заданий цветной печати

Отображает сведения об использовании цветов в заданиях.

Каталог файлов

Содержит информацию о всех устройствах хранения данных, установленных в МФУ—в частности, об устройствах флэш-памяти, картах памяти и жестких дисках.

Отчеты факса

Пять отчетов: журнал использования факса, вызовы с факсимильного аппарата, коды вызовов и время разговора абонентов, заблокированные номера факсов и номера для быстрого набора.

Отчеты факсов доступны только на моделях устройства, имеющих функции факсимильной связи.

Вкладка Поддержка

Предоставляет ссылки на информацию о поддержке

• Раздел Состояние устройства: В этом разделе отображаются идентификационные сведения об устройстве, а также его состояние. В нем обозначаются предупреждения, связанные с устройством, например, о предположительном окончании срока службы. После устранения неполадки устройства нажмите кнопку О в правом верхнем углу окна, чтобы обновить состояние.

• Раздел Управление устройствами: Содержит ссылки на информацию о HP Easy Printer Care, программное обеспечение, дополнительные параметры продукта и отчеты о расходе для этого продукта..

• Справка и устранение неполадок: Содержит ссылки на инструменты, которые можно использовать для решения проблемы, информацию об интерактивной поддержке и экспертах HP, которые оказывают поддержку через Интернет.

Вкладка Настройки

Настройка параметров продукта, качества печати и поиск информации о тех или иных функциях продукта

Эта вкладка будет недоступна для некоторых продуктов.

• О программе Содержит общие сведения о вкладке.

• Общие: Информация о продукте, такие как номер модели, серийный номер и параметры даты и времени (если доступно)

• Информационные страницы: Ссылки на печать информационных страниц, доступных для вашего продукта.

• Возможности: Информация о функциях продукта, таких как двусторонняя печать, доступная печать и доступные языки печати. Нажмите кнопку Изменить, чтобы настроить параметры.

• Качество печати: Информация о параметрах качества печати. Нажмите кнопку Изменить, чтобы настроить параметры.

• Лотки / Бумага: Информация о лотках и их конфигурации Нажмите кнопку Изменить, чтобы настроить параметры.

• Восстановить значения по умолчанию: Обеспечивает способ восстановления заводских значений параметров продукта. Нажмите кнопку Восстановить, чтобы восстановить значения параметров по умолчанию.

HP Proactive Support

Этот элемент доступен на вкладках Общие сведения и Поддержка.

Когда функция HP Proactive Support включена, она выполняет регулярные проверки системы печати для выявления потенциальных проблем. Щелкните ссылку Дополнительные сведения, чтобы настроить частоту проверок. Кроме того, на этой странице представлены сведения о доступных обновления ПО продукта, микропрограмм и драйверов печати HP. Вы можете принять или отклонить каждое рекомендуемое обновление.

Кнопка Заказ

Нажмите кнопку Заказ на любой вкладке, чтобы открыть окно Заказ, которая предоставляет доступ к заказу.

Этот элемент доступен на вкладках Общие сведения и Поддержка.

• Список доступных материалов для заказа: Показывает те, которые можно заказать для каждого продукта. Чтобы заказать тот или иной материал, установите флажок Заказ рядом с этим материалом в списке. Вы можете отсортировать список по продукту или по срочности заказа. Список содержит для всех продуктов в списке Мои принтеры HP.

• Кнопка Интернет-магазин : Открывает Web-узел HP SureSupply в новом окне обозревателя. После того, как Вы поставили флажки в полях Заказ напротив выбранных позиций, информация о выбранных материалах может быть передана на Web-узел, на котором Вы можете получить информацию о способах приобретения выбранных материалов.

• Кнопка Print Shopping List (Печать списка товаров). Печать информации о печатных материалах, для которых выбран флажок Order (Заказать).

Ссылка Параметры предупреждений

Этот элемент доступен на вкладках Общие сведения и Поддержка.

Щелкните ссылку Параметры предупреждений, чтобы открыть окно "Параметры предупреждений", в котором можно настроить предупреждения для каждого продукта.

• Предупреждения ВКЛ/ВЫКЛ: Включает или выключает функцию подачи предупреждений.

• Предупреждения принтера: Можно выбрать получение только предупреждений о критических ошибках или получение всех предупреждений.

• Предупреждения о заданиях: Вы можете получать предупреждения об определенных заданиях печати (для продуктов с поддержкой той функции).

Используйте эту функцию, чтобы разрешить или ограничить доступ к цветной печати.

Этот элемент доступен только в цветных продуктах HP с поддержкой контроля доступа к цветной печати

Этот элемент доступен на вкладках Общие сведения и Поддержка.

Встроенный Web-сервер

Встроенный Web-сервер используется для просмотра состояния изделия и сети, а также для управления функциями печати с компьютера, а не с панели управления изделия. Ниже приведены примеры процедур, которые можно выполнить с помощью встроенного Web-сервера:

При непосредственном подключении устройства к компьютеру для отображения состояния устройства используйте средство HP Easy Printer Care, программное обеспечение.

• Просмотр информации о состоянии устройства.

• выбор типа носителя для печати, загружаемого в каждый лоток

• определение оставшихся ресурсов всех и заказ новых

• Просмотр и изменение конфигурации лотков.

• Просмотр и изменение конфигурации меню панели управления устройства

• Просмотр и распечатка внутренних страниц.

• Получение уведомлений о событиях, связанных с устройством и .

• Просмотр и изменение конфигурации сети.

Для работы со встроенным Web-сервером необходимо наличие Microsoft Internet Explorer 5.01 или более поздней версии, либо Netscape 6.2 или более поздней версии для Windows, Mac OS и Linux (только Netscape). Для HP-UX 10 и HP-UX 11 требуется Netscape Navigator версии 4.7. Встроенный Web-сервер функционирует при подключении устройства к IP-сети. Он не поддерживает соединения по протоколам IPX и AppleTalk. Для открытия и использования встроенного Web-сервера не требуется доступ в Интернет.

Если устройство подключено к сети, встроенный Web-сервер автоматически становится доступным.

Откройте встроенный Web-сервер с помощью подключения к сети

1. В поле URL-адреса поддерживаемого Web-браузера, установленного на используемом компьютере, введите IP-адрес устройства или имя хоста. Чтобы узнать IP-адрес или имя хоста, распечатайте страницу конфигурации.

После открытия страницы можно создать для нее закладку, чтобы в последствии можно было быстро ее загрузить.

2. У встроенного Web-сервера имеются три вкладки с настройками и информацией об устройстве: вкладка Информация, вкладка Настройки, вкладка Сеть и вкладка Цифровая отправка. Нажмите на вкладку, чтобы просмотреть ее.

Информация о состоянии и конфигурации

Предоставляет возможность настройки устройства с компьютера

• Состояние устройства: Отображается состояние устройства и остаток HP. Если отображается 0%, то это означает, что источник пуст. На этой странице также отображается тип и формат бумаги для каждого лотка. Чтобы изменить настройки, установленные по умолчанию, щелкните Изменить настройки.

• Страница конфигурации: Отображает информацию, находящуюся на странице конфигурации.

• Состояние : Отображает остаток HP. Если отображается 0%, то это означает, что источник пуст. На этой странице также указывается номер по каталогу. Для заказа нажмите на ссылку Магазин в области Другие ссылки в левой части окна.

• Журнал регистрации событий: Отображает перечень всех событий и ошибок устройства.

• Страница использования: Отображает сводную информацию о количестве страниц, отпечатанных устройством и сгруппированных по формату и типу.

• Страница диагностики: Позволяет определить имя устройства, просмотреть название компании, назначить устройству инвентарный номер и указать контактные данные основного лица, управляющего устройством. Эта информация может быть запрошена авторизованным сотрудником отдела поддержки HP.

• Информация об устройстве: Содержит сетевое имя, адрес и модель устройства. Чтобы настроить эти параметры, щелкните Информация об устройстве на вкладке Настройки.

• Панель управления: Отображает сообщения, поступившие с панели управления, например Готово или Режим ожидания вкл.

• Журнал учета заданий цветной печати: Отображает информацию об общем количестве отпечатанных страниц, количестве страниц цветной и черно-белой печати.

• Печать: Позволяет отправлять устройству готовые задания печати.

• Настройка устройства: Позволяет настроить для устройства значения параметров по умолчанию. Также эта страница содержит стандартные меню, которые отображаются на дисплее панели управления.

• Форматы/типы для лотка: Отображает тип и формат бумаги и носителей печати, разрешенных для каждого лотка подачи.

• Сервер эл. почты: Только для сети. Используется вместе со страницей Предупреждения для настройки уведомлений по электронной почте.

• Предупреждения: Только для сети. Позволяет установить параметры настроек получения по электронной почте уведомлений о событиях различных устройств и состоянии .

• AutoSend: Позволяет настроить параметры конфигурации устройства для автоматического отправления на определенные адреса электронной почты сообщений о конфигурации устройства и состоянии .

• Безопасность: На этой странице можно установить пароль, который нужно будет вводить для доступа к вкладкам Настройки и Сеть. Включение и выключение определенных функций встроенного Web-сервера.

Вкладка или раздел

Параметры

• Диспетчер проверки подлинности: Позволяет определять, какие функции устройства предполагают ввод пользователем регистрационной информации.

• Проверка подлинности LDAP: Позволяет настраивать сервер LDAP для ограничения доступа к устройству некоторых пользователей. Сервер LDAP потребует от пользователя ввести регистрационную информацию, прежде чем предоставить ему доступ к устройству.

• Проверка подлинности Kerberos: Позволяет настроить протокол сетевой проверки подлинности Kerberos, который обеспечивает высокую степень проверки подлинности для приложений клиент/сервер путем использования секретных ключей с криптографией.

• PIN-код устройства: Позволяет настроить PIN-коды для доступа к различным функциям устройства. Используйте страницу Диспетчер проверки подлинности , чтобы выбрать PIN-код для группы 1 или PIN-код для группы 2 для различных функций. Например, можно так настроить параметр Копирование , чтобы он требовал PIN-код для группы 1 и настроить параметр Отправка по электронной почте, чтобы он требовал PIN-код для группы 2.

• PIN пользователя: Позволяет добавлять, редактировать или удалять отдельных пользователей, которым разрешается использовать различные функции устройства, например, копирование, факс или цифровая отправка.

• Изменить другие ссылки: На этой странице можно указать или изменить ссылку на какой-либо другой Web-сайт. Эта ссылка отображается в области Другие ссылки на всех страницах встроенного Web-сервера.

• Информация об устройстве: Позволяет назначить устройству имя и инвентарный номер. Введите имя и адрес электронной почты основного получателя информации об устройстве.

• Язык: Позволяет определить язык, на котором будет отображаться информация, предоставляемая встроенным Web-сервером.

• Дата и время: С помощью этой страницы обеспечивается синхронизация времени с часами на сетевом сервере.

• График ожидания: Позволяет установить или изменить параметры выхода из режима ожидания, времени нахождения в ждущем режиме и задержки перехода в режим ожидания.

• Ограничить использование цвета: Возможность разрешения или ограничения цветной печати. Можно указывать разрешения для отдельных пользователей или заданий, отправляемых из конкретных программ.

• Настройка главного экрана: Позволяет выбрать отображаемые на главном экране функции, а также порядок их отображения.

Вкладку Настройки можно защитить паролем. Если данное устройство подключено к сети, то, прежде чем изменить настройки на данной вкладке, необходимо проконсультироваться с системным администратором.

Параметры

Параметры на этих вкладках недоступны, если устройство настроено на использование дополнительного программного обеспечения HP Digital Sending. В этом случае настройка цифровой отправки осуществляется с помощью ПО HP Digital Sending.

• Общие. Служит для указания контактной информации системного администратора.

• Отправка в папку. Позволяет задействовать, отключить и настроить функцию "Отправка в папку" устройства. Также используется для связывания устройства с отдельными папками назначения в сети. Сначала нужно создать и настроить папки назначения. Эти папки назначения должны быть действующими до использования этого инструмента для добавления их в качестве адреса назначения.

• Настройки электронной почты. Позволяет настроить параметры электронной почты для цифровой отправки. На этой странице можно указать сервер SMTP, адрес отправителя и тему по умолчанию, а также максимальный размер файла вложения.

• Адресная книга электронной почты.. На странице Адресная книга электронной почты, можно добавлять отдельные новые адреса электронной почты, а также изменять адреса, сохраненные в данном устройстве. Вкладка Импорт/Экспорт, также может применяться для одновременной загрузки в устройство большого списка часто используемых адресов электронной почты, что избавляет пользователя от необходимости добавления их по одному.

• ПАРАМЕТРЫ LDAP. Позволяет настроить адреса электронной почты, на которые можно посылать сканированные документы.

• Импорт/Экспорт.. Эта вкладка используется для импорта или экспорта CSV-файлов с адресами электронной почты, номерами факсов или записями пользователей, в дальнейшем эта информация может применяться устройством. Также пользователь может экспортировать в файл на компьютере содержащиеся в устройстве адреса электронной почты, номера факсов и записи пользователей. Такой файл можно использовать в качестве резервной копии данных или для импорта записей на другое устройство HP.

• Журнал. Просмотр журнала цифровой отправки для данного устройства. Журнал содержит сведения о заданиях цифровой отправки, включая все произошедшие ошибки.

• Параметры. Служит для указания значений по умолчанию для некоторых параметров, например размера страницы и задержки сброса. Эти параметры также могут быть настроены с помощью меню на панели управления изделия.

• В окне Настройки факса пользователь может настроить для данного устройства свойства отправки факсов.

• На странице Адресная книга факса можно добавлять отдельные новые номера факсов и изменять номера, сохраненные в данном устройстве. Также функция Импорт/Экспорт, на вкладке Цифровая передача может применяться для одновременной загрузки в устройство большого списка часто используемых номеров факсов, что избавляет пользователя от необходимости добавления их по одному.

• В окне Кнопки быстрого набора на факсимильном аппарате можно добавлять, изменять или удалять записи быстрого набора номеров факсов для данного устройства. Быстрые наборы номеров факсов можно использовать для хранения часто используемых номеров факсов или списков номеров факсов (до 100). Можно настроить до 100 быстрых наборов номеров факсов.

Использование программного обеспечения HP Web Jetadmin

HP Web Jetadmin — это Web-приложение для удаленной установки, мониторинга, поиска и устранения неисправностей периферийного оборудования, подключенного к сети. Управление носит упреждающий характер, что позволяет администраторам сети разрешать вопросы так, чтобы это не отражалось на работе пользователей.

Для обеспечения поддержки отдельных функций устройства можно установить встраиваемые модули в ПО HP Web Jetadmin. Можно настроить программное обеспечение HP Web Jetadmin на автоматическое уведомление пользователя о наличии новых модулей расширения. Для автоматического подключения к Web-узлу HP выполните инструкции на странице Product Update (Обновление устройства)и установите новейшие версии встраиваемых модулей для вашего устройства.

Обозреватели должны поддерживать Java. Просмотр с ПК Apple не поддерживается.

Функции безопасности

Защита встроенного Web-сервера

Чтобы посторонние пользователи не смогли изменить параметры устройства, можно задать пароль для доступа к встроенному Web-серверу.

1. Откройте встроенный Web-сервер.

2. Выберите вкладку Настройки .

3. Выберите пункт Безопасность в левой части окна.

4. Нажмите кнопку Параметры безопасности устройства .

5. В области Новый пароль введите пароль, а в поле Проверить пароль введите новый пароль.

6. Нажмите кнопку Применить . Запишите пароль и храните его в безопасном месте.

Защита очистки диска

Для предотвращения доступа к данным, удаленным с жесткого диска устройства, используйте функцию безопасной очистки диска. С помощью этой функции все задания печати и копирования надежно стираются с жесткого диска.

Функция безопасной очистки диска предлагает следующие уровни безопасности диска.

• Небезопасная быстрая очистка. Это функция простой очистки таблицы файлов. Доступ к файлу запрещается, но данные остаются на диске до тех пор, пока не будут перезаписаны другими данными. Этот режим является наиболее быстрым. Режим небезопасной быстрой очистки используется по умолчанию.

• Безопасная быстрая очистка. Доступ к файлу запрещается, а данные перезаписываются как последовательность одинаковых символов. Это занимает больше времени, чем небезопасная быстрая очистка, но зато выполняется перезапись данных.

• Санация. Данный уровень похож на режим безопасной быстрой очистки. Но в нем дополнительно выполняется повторная перезапись данных с использованием алгоритмов, исключающих наличие остаточных данных. Использование данного режима снижает производительность.

Охватываемые данные

Функция защиты очистки диска действует на временные файлы, созданные во время печати или копирования, сохраненные задания, задания корректуры и остановки, а также хранящиеся на диске шрифты и макрокоманды (формы), сохраненные файлы факса, адресные книги, а также приложения HP и сторонних производителей.

Сохраненные задания будут надежно перезаписаны только в том случае, если удаление выполняется через меню устройства Получить задания после настройки необходимого режима очистки.

Данная функция не действует на данные, хранящиеся в энергонезависимой оперативной RAM (NVRAM) флэш-памяти (в ней хранятся параметры по умолчанию, счетчики страниц и тому подобные данные). Данная функция не действует на данные, хранящиеся на виртуальном диске системы (если такой используется). Данная функция не действует на данные, хранящиеся в операционной флэш-памяти загрузки системы.

Изменение режима очистки не приводит к перезаписи данных или немедленному выполнению полной санации диска. Изменение режима безопасной очистки диска влияет на способ очистки устройством временных данных заданий после выбора режима.

Доступ к функции безопасной очистки диска

Используйте утилиту HP Web Jetadmin для доступа к функции безопасной очистки диска и ее изменения.

Дополнительные сведения

Высокопроизводительные зашифрованные жесткие диски HP

Это устройство поддерживает дополнительные шифрованные жесткие диски, устанавливаемые на плату форматтера, к разъему EIO устройства или в оба места установки. Эти жесткие диски поддерживают функцию аппаратного шифрования, обеспечивающую надежное хранение конфиденциальных заданий печати, копирование и сканирование данных без снижения производительности устройства. В этих жестких дисках реализован улучшенный стандарт шифрования (AES), а также высокоэффективные функции, позволяющие экономить время и обеспечивающие высокую надежность.

Проверка подлинности DSS

Дополнительное программное обеспечение Digital Sending (DSS) для данного изделия можно приобрести отдельно. Программное обеспечение представляет собой дополнительную программу отправки, которая содержит процесс аутентификации. В ходе данного процесса пользователям необходимо ввести идентификатор и пароль. После этого будут доступны функции DSS, требующие аутентификации.

Блокирование меню панели управления

Чтобы предотвратить изменение конфигурации устройства, можно заблокировать меню панели управления. Это предотвращает изменение посторонними пользователями таких параметров настройки, как сервер SMTP. В следующей процедуре описан способ ограничения доступа к меню панели управления с помощью программного обеспечения HP Web Jetadmin.

1. Откройте HP Web Jetadmin.

2. Откройте папку DEVICE MANAGEMENT (УПРАВЛЕНИЕ УСТРОЙСТВОМ) в раскрывающемся списке панели Навигация. Перейдите в папку DEVICE LISTS (СПИСКИ УСТРОЙСТВ).

3. Выберите устройство.

4. В раскрывающемся списке средств устройства выберите Конфигурация.

5. Выберите Безопасность из списка Категории конфигурации.

6. Введите пароль устройства.

7. В разделе Доступ к панели управления выберите Максимальная блокировка. Это предотвращает доступ посторонних пользователей к параметрам настройки.

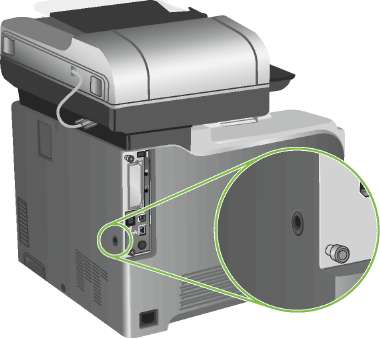

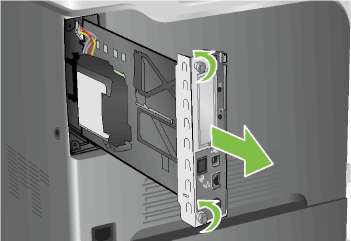

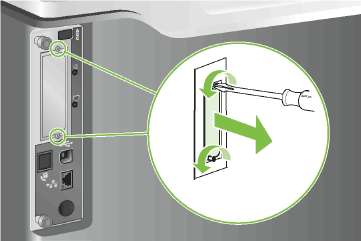

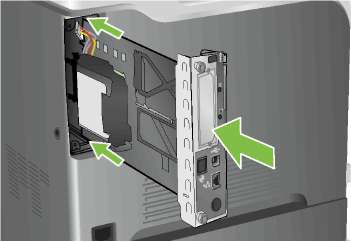

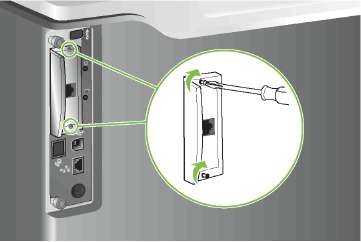

Блокировка отсека форматтера

Отсек форматтера на задней части устройства имеет разъем для присоединения кабеля безопасности. Блокировка отсека форматтера предотвращает извлечение ценных компонентов из форматтера.

Разъем для защиты блокировкой кабельного типа

Расположение

Материалы определяются по их меткам и голубым пластмассовым ручкам. На следующем рисунке показано их расположение. Расположение

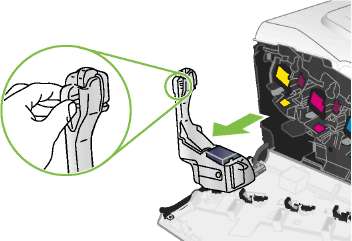

модуль сбора тонера

Термоэлемент

Рекомендации по замене

Чтобы упростить замену, при установке устройства соблюдайте следующие правила.

• Перед изделием и справа от него необходимо оставить достаточно пространства для удаления.

• Устройство следует разместить на плоской и устойчивой поверхности.

Замена

При приближении окончания расчетного срока службы на панели управления отображается сообщение с рекомендацией заказать новые для замены. Печать на устройстве можно продолжать с использованием старого, но только до тех пор, пока на панели управления не появится сообщение о необходимости его замены, если не задано отключение этого сообщения через меню Замените их.

Устройство использует четыре цвета, для печати которых необходимы : черный (К), пурпурный (М), голубой (С) и желтый (Y).

Замените его, если на панели управления отображается сообщение Замените <цвет>. На дисплее панели управления указывается цвет, выработавшего свой ресурс, который необходимо заменить. Инструкции по замене можно найти на этикетке.

Попавший на одежду тонер следует удалить куском сухой ткани, а затем промыть загрязненный участок холодной водой. Горячая вода закрепляет пятна тонера на ткани.

1. Откройте переднюю дверцу устройства. Убедитесь, что дверца полностью открыта.

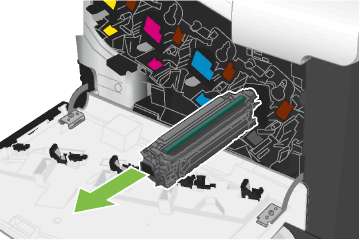

2. Возьмитесь за ручку и извлеките его.

3. Поместите его в защитный чехол.

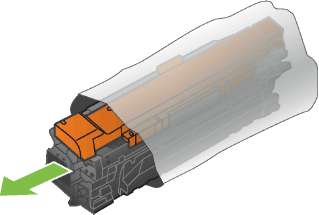

4. Извлеките новый из защитного чехла.

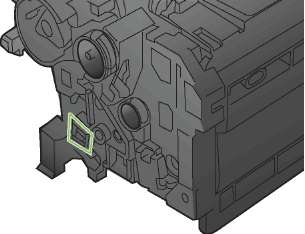

Постарайтесь не повредить метку памяти.

5. Возьмитесь за обе стороны и осторожно покачайте его, чтобы равномерно распределить тонер внутри.

6. Снимите защитную оранжевую крышку.

Избегайте продолжительного воздействия света.

Не дотрагивайтесь до зеленого ролика. Прикосновение к ролику может вывести его из строя.

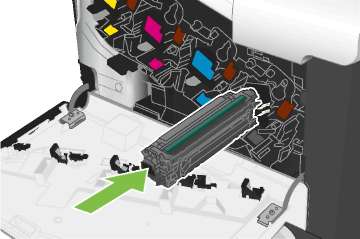

7. Совместите с соответствующим разъемом и вставьте его до щелчка.

8. Закройте переднюю дверцу.

Замените модуль сбора тонера

Замените модуль сбора тонера, когда на дисплее панели управления появится сообщение о необходимости замены.

Модуль сбора тонера рассчитан только на однократное использование. Не пытайтесь самостоятельно опорожнить модуль сбора тонера и использовать его повторно. Это может привести к просыпанию тонера внутри устройства и к ухудшению качества печати. После того, как модуль сбора тонера выработал свой ресурс, отправьте его на утилизацию партнерам HP, участвующим в программе HP Planet Partners.

Замените модуль сбора тонера

1. Откройте переднюю дверцу устройства. Убедитесь, что дверца полностью открыта.

2. Зажмите синюю метку в верхней части модуля сбора тонера и извлеките его из устройства.

3. Поместите синий колпачок на синее отверстие в верхней части модуля.

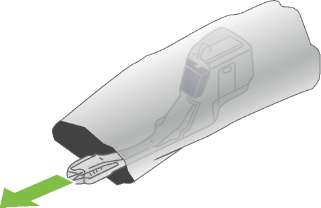

4. Извлеките новый модуль сбора тонера из упаковки.

5. Сначала вставьте нижнюю часть нового модуля в устройство и затем протолкните верхнюю часть до щелчка.

6. Закройте переднюю дверцу.

Если модуль сбора тонера установлен неправильно, передняя дверца будет закрыта неплотно.

Для утилизации отработанного модуля сбора тонера следуйте инструкциям, прилагаемым к новому модулю.

Установка памяти

Имеется возможность установки на данное изделие дополнительной памяти.

Статическое электричество может повредить модули DIMM. При работе с модулями DIMM надевайте антистатический браслет или периодически прикасайтесь к поверхности антистатической упаковки перед тем, как дотрагиваться до неизолированных металлических частей устройства.

Установка модулей DIMM памяти DDR

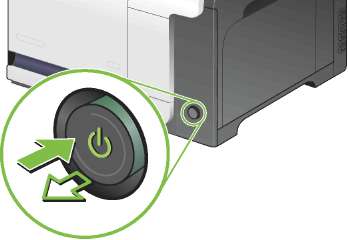

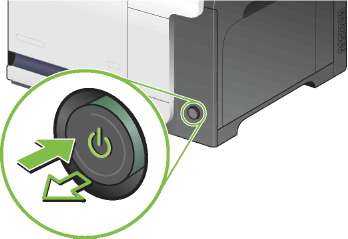

1. Выключите устройство.

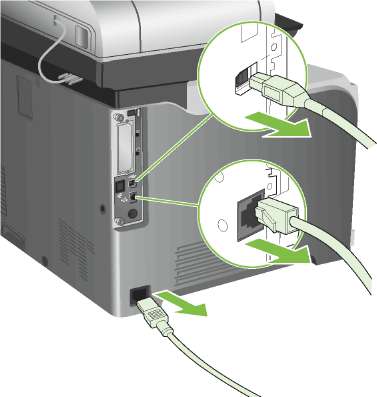

2. Отсоедините все кабели питания и интерфейсные кабели.

На этой иллюстрации показаны не все кабели.

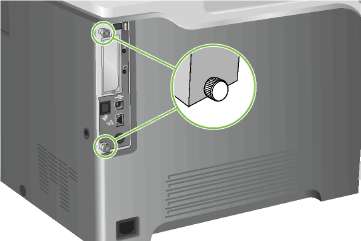

3. Найдите барашковые винты на модуле форматтера с тыльной стороны устройства.

4. Отверните барашковые винты и извлеките модуль форматтера из устройства. Поместите модуль форматтера на чистую, гладкую и заземленную поверхность.

5. Освободите держатель, фиксирующий дисковый накопитель, и раскройте его.

6. Для замены установленного модуля DIMM разведите защелки на каждой стороне разъема DIMM, поднимите модуль DIMM и извлеките его.

7. Извлеките новый модуль DIMM из антистатической упаковки. Найдите установочный паз на нижней кромке модуля DIMM.

8. Удерживая модуль DIMM за края, совместите паз на модуле DIMM с полоской на слоте DIMM под углом и, сусилием нажав на модуль DIMM, вставьте его в гнездо до упора. При успешной установке металлические контакты не видны.

9. Опустите зажимы на модуль DIMM так, чтобы они его зафиксировали.

Если при вставке модуля DIMM возникают трудности, убедитесь, что выемка на нижней части DIMM совмещена с полоской в гнезде. Если модуль DIMM по-прежнему не входит, убедитесь, что устанавливается DIMM правильного типа.

10. Совместите плату форматтера с направляющими в нижней части разъема, а затем вставьте плату в устройство.

Чтобы предотвратить повреждение платы форматтера, убедитесь, что она совмещена с направляющими в верхней и нижней части отверстия.

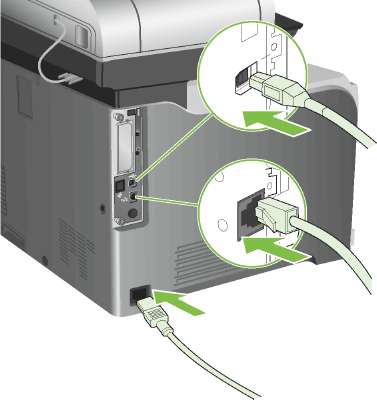

11. Снова подключите кабель питания и интерфейсные кабели, а затем включите устройство.

Установка параметров памяти в Windows

1. Windows XP и Windows Server 2003 (представление меню "Пуск" по умолчанию): Выберите Пуск, Настройка, Принтеры и факсы.

Windows XP и Windows Server 2003 (классическое представление меню "Пуск" ):

Щелкните на кнопке Пуск, щелкните на команде Настройка и Принтеры.

Windows Vista: Щелкните Пуск, Панель управления, а затем в категории Оборудование и звук щелкните Принтер.

2. Правой кнопкой мыши щелкните на значке драйвера и выберите Свойства.

3. Выберите вкладку Параметры устройства.

4. Разверните область Варианты установки.

5. Рядом с Память принтера выберите общее установленное количество памяти.

6. Нажмите кнопку ОК.

Установка платы сервера печати HP Jetdirect или жесткого диска

Данное устройство оснащено внешним разъемом ввода-вывода . В им щийся разъем можно установить дополнительную плату сервера печати HP Jetdirect или внешний жесткий диск .

В этом примере показан процесс установки платы сервера печати HP Jetdirect. 1. Выключите устройство.

2. Отсоедините все кабели питания и интерфейсные кабели.

3. Выверните и извлеките два контровочных винта, крепящих крышку гнезда, а затем снимите крышку. Эти винты и крышка больше не потребуются. Их можно выбросить.

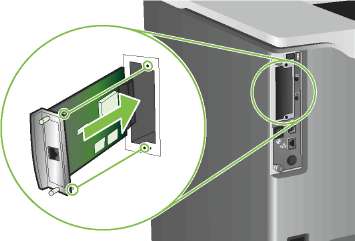

4. Плотно вставьте плату сервера печати HP Jetdirect в гнездо.

5. Вставьте и затяните контровочные винты, прилагаемые к плате сервера печати.

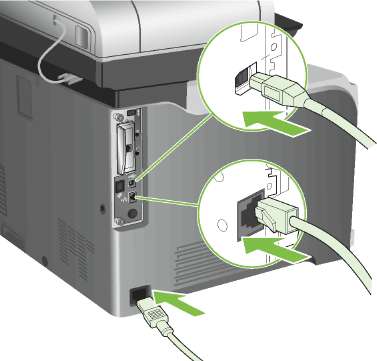

6. Снова подключите кабель питания и остальные интерфейсные кабели, а затем включите устройство.

7. Распечатайте страницу конфигурации. Также следует распечатать страницу конфигурации HP Jetdirect с конфигурацией сети и сведениями о состоянии.

Если печать не выполняется, отключите устройство, а затем удалите и снова установите плату сервера печати, чтобы убедиться, что она полностью вставлена в разъем.

8. Выполните одно из следующих действий:

• выберите правильный порт (инструкции см. в документации по компьютеру или операционной системе);

• переустановите программное обеспечение, выбрав на этот раз сетевую установку.

Очистка устройства

Для поддержания высокого качества печати необходимо производить тщательную очистку устройства в случае возникновения неполадок с качеством печати, а также после каждой замены.

При очистке устройства избегайте прикосновения к области расположения термоэлемента. Он может оказаться горячим.

Во избежание серьезного повреждения не используйте чистящие средства на основе аммиака для очистки устройства или области вокруг него.

Очистка внешних элементов устройства

• В случае наличия заметных загрязнений необходимо произвести наружную очистку устройства.

• Используйте мягкую ткань, смоченную чистой водой, или водой и неагрессивными моющими средствами.

Очистка сенсорного экрана

По мере необходимости удаляйте с сенсорного экрана пыль и отпечатки пальцев. Осторожно протрите сенсорный экран чистой влажной тканью, не оставляющей волокон.

Пользуйтесь только водой. Растворители или чистящие средства могут повредить сенсорный экран. Не выливайте и не распыляйте воду непосредственно на сенсорный экран.

Очистка стекла сканера

• Производить очистку стекла сканера необходимо только в случае наличия видимых загрязнений или возникновения проблем с качеством копий (например, появления полос).

• Очищайте поверхность стекла сканера, мягко вытирая ее чистой слегка влажной тканью, не оставляющей волокон. Используйте чистящие средства на основе аммиака только в том случае, если стекло не удается очистить влажной тканью.

Не выливайте и не распыляйте жидкости непосредственно на стекло сканера. Сильно не нажимайте на поверхность стекла, оно может треснуть.

Очистка устройства АПД

Чернила и корректирующая жидкость могут оставлять след на узкой полоске стекла слева от большого стекла сканера. Если из-за этого на копиях появляются полоски, очистите узкую полоску стекла.

Очистка задника устройства АПД

1. Откройте крышку сканера.

2. Найдите виниловый задник белого цвета устройства АПД.

3. Очистите задник устройства АПД, протерев его чистой влажной тканью без ворса. Очиститель поверхности, содержащий аммиак, можно использовать только в том случае, если удаление загрязнения компонентов с помощью влажной ткани невозможно.

4. Закройте крышку сканера.

Очистка роликов устройства АПД

В случае возникновения проблем с подачей или появления на оригиналах пятен после выхода из устройства АПД необходимо очистить ролики устройства АПД.

Очистка роликов необходима только при возникновении проблем с подачей или появлении на оригиналах пятен и наличия пыли на роликах. Частое выполнение очистки роликов может привести к проникновению пыли во внутренние компоненты устройства.

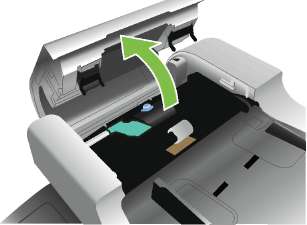

1. Чтобы открыть крышку устройства АПД, потяните за отжимной рычаг.

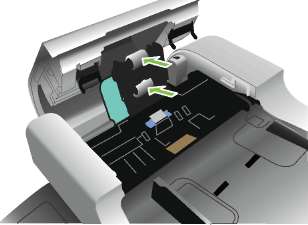

2. Найдите ролики.

3. Осторожно протрите ролики чистой влажной тканью, не оставляющей волокон.

Следует избегать попадания воды непосредственно на ролики. Это может вывести устройство из строя.

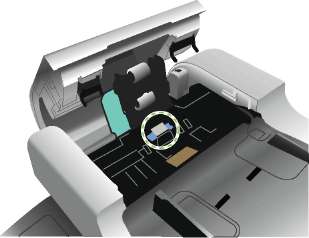

4. Найдите подающую пластину.

5. Осторожно протрите подающую пластину чистой влажной тканью, не оставляющей волокон.

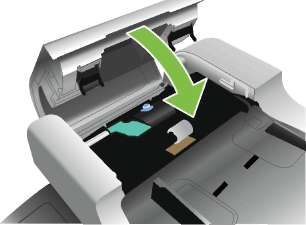

6. Закройте крышку устройства АПД.

Очистка термоэлемента

Выполните очистку устройства с помощью листа очистки, чтобы освободить термоэлемент от остатков тонера и частиц бумаги, которые иногда скапливаются внутри. Скопление тонера и частиц бумаги может вызвать появление пятен на лицевой или обратной стороне печатаемых листов.

Компания HP рекомендует использовать страницу очистки при возникновении дефектов качества печати.

Во время очистки на панели управления устройства появляется сообщение Очистка.

Чтобы очистка была проведена правильно, распечатайте лист очистки на бумаге для ксерокопирования (но не на бумаге для документов и не на плотной или грубой бумаге).

Создание и использование страницы очистки

1. Прокрутите список до пункта Администрирование и выберите его.

2. Покрутите список и выберите Качество печати

3. Выберите Калибровка/очистка.

4. Выберите Обработка страницы очистки.

Калибровка сканера

Калибровка позволяет компенсировать смещения в системе формирования изображений (головка каретки) для устройства АПД и планшетных сканеров. Из-за механических допусков головка каретки может неправильно определять положение изображения. В процессе калибровки для сканера вычисляются и сохраняются значения смещения. Значения смещения используются при сканировании для захвата нужной части документа.

Калибровку необходимо выполнять только в том случае, если на отсканированных изображениях наблюдаются смещения. Сканер калибруется на предприятии. Повторная калибровка необходима в очень редких случаях.

Перед началом калибровки распечатайте калибровочное задание.

1. Поместите лист формата Letter или А4 в лоток 1 и настройте боковые направляющие.

2. На главном экране панели управления прокрутите список и нажмите Администрирование.

3. Нажмите Устранение неполадок.

4. Нажмите Калибровка сканера.

5. Нажмите Калибровка, чтобы напечатать первую проходку калибровочного задания.

6. Поместите первую проходку калибровочного задания в лоток 1 лицевой стороной вниз и стрелками по направлению к устройству.

7. Выберите Пуск, чтобы напечатать вторую проходку. Окончательная версия калибровочного задания должна выглядеть следующим образом.

Если калибровочное задание отличается от представленного на рисунке выше, процесс калибровки завершится неудачно, а качество сканирования будет низким. Области черного цвета должны полностью прилегать к коротким краям страницы. В противном случае дорисуйте их с помощью черного маркера. Убедитесь, что бумага загружена правильно.

8. Поместите калибровочное задание в устройство АПД лицевой стороной вверх и настройте боковые направляющие.

9. После того как калибровочное задание полностью пройдет через устройство АПД, поместите его в устройстве АПД лицевой стороной вверх и нажмите Пуск.

10. Поместите калибровочное задание на стекло сканера лицевой стороной вниз, нажмите Пуск и выполните сканирование. После этой проходки калибровка считается завершенной.

Обновление микропрограммы

В данном устройстве имеется функция удаленного обновления микропрограмм. Используйте данные сведения для обновления микропрограммы устройства.

Определение текущей версии микропрограммы

1. Нажимайте стрелку вниз на панели управления устройства до тех пор, пока не появится меню Администрирование.

2. Нажмите Администрирование, чтобы открыть меню.

3. Нажмите Сведения, чтобы открыть меню.

4. Выберите параметр Страница конфигурации и затем нажмите кнопку Печать.

Код даты микропрограммы указан на странице конфигурации в разделе Сведения об устройстве. Этот код даты имеет формат: ГГГГММДД ХХ.ХХХ.Х.

• Первая часть кода представляет собой дату, где ГГГГ — год, ММ — месяц, а ДД — день. Например, код даты микропрограммы, который начинается цифрами 20061125, соответствует 25 ноября 2006 г.

• Во второй строке числового обозначения указывается версия микропрограммы в десятичном формате.

Использование FTP для загрузки микропрограммы с помощью браузера

1. Убедитесь, что используемый Web-браузер настроен для просмотра папок на FTP-узлах. Данные инструкции относятся к Microsoft Internet Explorer.

а. Откройте браузер и щелкните Сервис, а затем Свойства обозревателя.

б. Выберите вкладку Дополнительно.

в. Выберите раздел Включить просмотр папок для FTP-узлов.

г. Нажмите кнопку ОК.

2. Напечатайте страницу конфигурации и сохраните адрес TCP/IP.

3. Откройте окно Web-браузера.

4. В адресной строке браузера введите ftp: //<адрес>, где <АДРЕС> — это адрес устройства. Например, если адрес TCP/IP имеет значение 192.168.0.90, введите ftp://

192.168.0.90.

5. Найдите загруженный файл RFU для устройства.

6. Перетащите RFU-файл на значок ПОРТ в окне обозревателя.

Для активации обновления устройство автоматически выключается и запускается повторно. В конце процесса обновления на панели управления устройства появляется сообщение

Обновление микропрограмм по протоколу FTP

1. Найдите адрес IP на странице HP Jetdirect. Страница HP Jetdirect распечатывается второй в процессе печати страниц конфигурации.

Перед началом обновления убедитесь, что устройство не находится в режиме ожидания. Кроме того, на дисплее панели управления не должно быть сообщений об ошибках.

2. Щелкните Пуск, Выполнить и введите cmd, чтобы открыть окно командной строки.

3. Тип: ftp <адрес тср/IР>. Например, если адрес TCP/IP имеет значение 192.168.0.90, введите ftp:// 192.168.0.90.

4. Перейдите к папке с микропрограммой.

5. Нажмите клавишу Ввод на клавиатуре.

6. Если появится запрос на имя пользователя, нажмите клавишу Ввод.

7. Если появится запрос на пароль, нажмите клавишу Ввод.

8. Введите в командной строке bin.

9. Нажмите клавишу Ввод. В окне командной строки отображается сообщение 200 Types set to I, Using binary mode to transfer files (200 Типы установлены на I, использование двоичного режима для передачи файлов).

10. Введите put и затем имя файла. Например, если имя файла — cljcm3530.rfu, введите put cljcm3530.rfu.

11. Начнется процесс загрузки, в результате которого обновляется микропрограммное обеспечение устройства. Это может занять несколько минут. До завершения процесса не используйте устройство или компьютер.

После завершения обновления устройство автоматически выключится и затем снова включится.

12. Введите в командной строке bye, чтобы завершить программу ftp.

13. Введите в командной строке exit, чтобы вернуться в интерфейс Windows.

<<<назад далее>>>



при использовании материалов ссылка на сайт awella.ru обязательна
