Установка дополнительной памяти в Oki C3100
Коды заказа
Для заказа дополнительной памяти используйте следующие коды: 64 Мб RAM-01110301
256 Мб RAM-01110302
Расширение памяти
Базовая модель принтера поставляется с объемом главной памяти 32 Мб. Этот размер может быть расширен с использованием дополнительных плат памяти, содержащих 64 Mб или 256 Mб, давая максимальный размер общей памяти в 288 Mб.
Установка занимает несколько минут и для нее потребуется крестообразная отвертка среднего размера.
1. Выключите принтер и отсоедините кабель питания.
2. Нажмите ручку открывания крышки и полностью откройте верхнюю крышку принтера.
Если принтер был включен, то печка может быть горячей. Эта зона четко обозначена. Не касайтесь ее.
3. Поднимите защелку передней крышки и откройте переднюю крышку.
4. Удалите винт, удерживающий правую боковую крышку.
Слегка приподнимите край боковой крышки в двух указанных точках и потяните его на себя и вверх, полностью снимая крышку с принтера. Слегка поднимите крышку для удаления ее из принтера. Осторожно положите ее на одну сторону в устойчивом положении.
Осторожно достаньте новую плату памяти из упаковки. Старайтесь держать плату только за короткие края, максимально избегая контакта с металлическими частями. Главным образом избегайте касания плоского разъема.
Обратите внимание, что плата памяти имеет небольшой вырез в разъеме, который расположен ближе к одному краю, чем к другому.

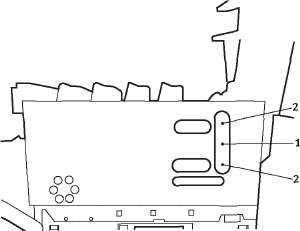

Найдите разъем для подключения памяти RAM (1) в принтере.
Если разъем для подключения памяти RAM уже содержит плату расширения памяти, то эту плату следует удалить перед началом установки новой.
(a) Найдите фиксирующие зажимы (2) по краям разъема расширения памяти RAM (1).
(b) Нажмите на зажимы во внешнем направлении и в сторону задней части принтера. Плата слегка поднимется.
(c) Возьмите плату за короткие края и выньте ее из разъема.
(d) Поместите удаленную плату памяти в антистатический пакет, в котором ранее находилась новая плата памяти.
Удерживайте новую плату памяти за короткие края, так чтобы плоский разъем был направлен в сторону разъема расширения памяти, а маленький вырез располагался ближе к нижней части принтера.
Мягко вставьте плату в разъем расширения памяти до упора и защелкивания.
Установите три направляющих, находящихся на нижней части боковой крышки, в прямоугольные отверствия нижней части принтера.
Закройте боковую крышку принтера и верните на место винт, удаленный на шаге 4.
Закройте переднюю крышку, а затем закройте верхнюю крышку, сильно нажав на нее с обеих сторон до защелкивания.
Вновь подсоедините кабель питания и включите принтер.
Когда принтер готов к работе, распечатайте карту меню, нажимая на кнопку ON LINE на панели состояния в течение 2 секунд.
Обратите внимание на первую страницу карты меню. Вблизи верхней части страницы между двух горизонтальных линий вы увидите текущую конфигурацию принтера. Этот список содержит общий объем установленной памяти. В нем должен быть указан общий объем установленной памяти, равный размеру установленной платы памяти плюс 32 Mб.
