Замена материалов для печати на Oki C3100
Ожидаемый срок службы должен составлять:
Тонер - 3.000 страниц размера A4 при заполнении страницы на 5%. Это означает, что 5% адресуемой области печати заполняется данным цветом. Срок службы тонера напрямую зависит от покрытия. Другими словами, при 10% покрытии тонера хватит на 1.500 страниц. При покрытии в 2.5% - на 6.000 страниц.
Принтер поставляется с запасом тонера, достаточным для печати 3.000 страниц размера А4. При этом объем тонера в расчете на 1.500 страниц размера А4 используется для заполнения каждого печатного барабана.
Печатный барабан - 14.000 страниц (рассчитано для типичной печати офисных документов, когда 30% работ составляет печать 1 страницы, 30% - печать 3-страничных документов и 50% - работы из 15 и более страниц).
Транспортный ремень - 50.000 страниц размера A4 при печати заданий в 3 страницы.
Печка - около 45.000 страниц формата A4.
Подробности заказа
|
Элемент
|
Срок службы
|
Заказ №.
|
|
Тонер, черный
|
3,000 A4 при 5%
|
42804516
|
|
Тонер, бирюзовый
|
3,000 A4 при 5%
|
42804515
|
|
Тонер, пурпурный
|
3,000 A4 при 5%
|
42804514
|
|
Тонер, желтый
|
3,000 A4 при 5%
|
42804513
|
|
Печатный барабан, черный
|
14,000 страниц A4*
|
42126644
|
|
Печатный барабан, бирюзовый
|
14,000 страниц A4*
|
42126643
|
|
Печатный барабан, пурпурный
|
14,000 страниц A4*
|
42126642
|
|
Печатный барабан, желтый
|
14,000 страниц A4*
|
42126641
|
|
Печка
|
45.000 страниц формата A4
|
42625503
|
|
Транспортный ремень
|
50.000 A4 при 3/задание
|
42158712
|
Средний срок службы 20% страниц при неприрывной печати, 50% страниц при печати 3 страниц в задании и 30% страниц припечати 1 страницы в задании.
Для обеспечения оптимального качества печати и нормальной работы оборудования рекомендуется всегда использовать только оригинальные компании Oki. Использование материалов других производителей может ухудшить работу принтера и отменить действие гарантии. Технические характеристики могут быть изменены без предварительного уведомления. Все торговые марки признаются.
Замена тонер картриджа
Во избежание потери тонера и возможных ошибок датчика тонера не производите замену до появления сообщения "TONER EMPTY" (ТОНЕР ПУСТ).
Тонер, используемый в данном принтере, представляет собой очень сильно измельченный порошок. Он содержится в : бирюзовом, пурпурном, желтом и черном - по одному в каждом из них.
Подготовьте лист бумаги, куда вы сможете уложить использованный после установки нового.
Старый следует выбрасывать в пакете, в котором прибыл новый. Следуйте всем указаниям и действующим рекомендациям, касающимся утилизации подобных продуктов.
При просыпании порошка тонера легко смахните его. Если этого недостаточно, удалите оставшийся тонер холодной влажной тряпкой. Не пользуйтесь горячей водой и никогда не используйте растворители. Они могут сделать пятна постоянными.
При вдыхании тонера или при его попадании в глаза выпейте немного воды или промойте глаза большим количеством холодной воды. Немедленно обратитесь за медицинской помощью.
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.

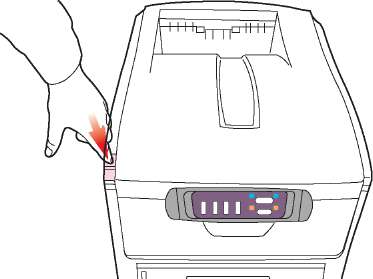

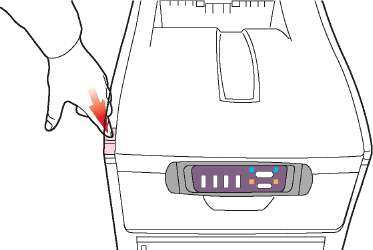

Нажмите ручку и полностью откройте верхнюю крышку принтера.
Если принтер был включен, то печка может быть горячей. Эта зона четко обозначена. Не касайтесь ее.
Заметьте их положение.
|
1. Бирюзовый
|
2. Пурпурный
|
|
3. Желтый
|
4. Черный
|
Выполните следующие действия:
(a) Если вы заменяете тот, который был поставлен с принтером (рычаг освобождения имеет 3 положения), то потяните цветной рычаг освобождения тонера в направлении передней части принтера, которое указано стрелкой, но остановите его в среднем (вертикальном) положении (1).

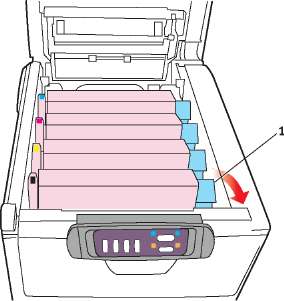

(b) Если вы заменяете любой другой (рычаг имеет 2 положения), то полностью поверните цветной рычаг освобождения тонера (1) в направлении передней части принтера.

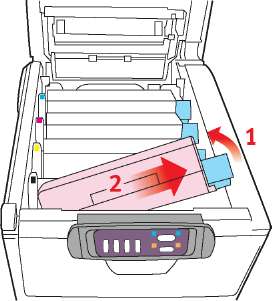

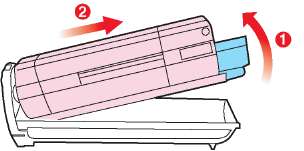

Приподнимите правый край и потяните его вправо для освобождения левого края, как показано на рисунке. Извлеките из принтера.
Аккуратно положите на лист бумаги для предотвращения загрязнения мебели тонером и повреждения зеленой поверхности барабана.
Зеленая поверхность печатного барабана очень нежная и чувствительна к свету. Не касайтесь ее и не подвергайте воздействию обычного комнатного света более, чем на 5 минут. Если барабан должен находиться вне принтера более указанного времени, то поместите внутрь черного пластикового пакета, чтобы предохранить его от попадания света. Никогда не подвергайте барабан воздействию прямого солнечного света или очень яркого комнатного освещения.
Достаньте новый из коробки, но временно оставьте упаковку на месте.
Аккуратно встряхните из стороны в сторону для высвобождения и равномерного распределения тонера.

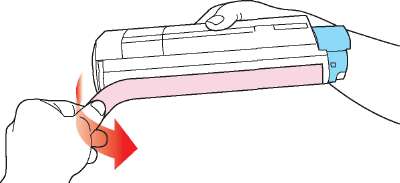

Удалите упаковочный материал и липкую ленту с нижней поверхности.
Удерживая его за середину верхней части с цветным рычагом, направленным вправо, опустите его на блок печатного барабана, из которого был извлечен старый.
Вставьте сначала левый край в блок печатного барабана, прижимая его против пружины блока барабана, а затем опустите в блок правый торец.
Мягко нажмите на него, чтобы обеспечить его жесткую фиксацию, и нажмите на цветной рычаг (1) в направлении тыльной части принтера. Это заблокирует его на месте и освободит тонер в блок печатного барабана.
В заключение закройте верхнюю крышку и сильно нажмите на оба края крышки до закрывания защелок.
Замена печатного барабана
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.
Устройства, чувствительные к статическому электричеству, обращаться осторожно.
Принтер включает четыре печатных барабана: бирюзовый, пурпурный, желтый и черный.

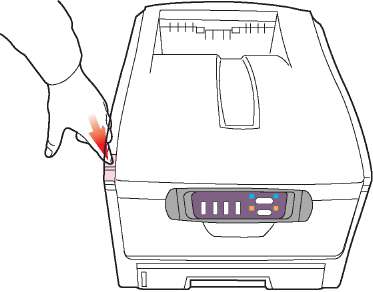

Нажмите ручку открывания крышки и полностью откройте верхнюю крышку принтера.
Если принтер включен, то печка может быть горячей. Эта зона четко обозначена. Не касайтесь ее.
Заметьте их положение.
|
1. Бирюзовый
|
2. Пурпурный
|
|
3. Желтый
|
4. Черный
|

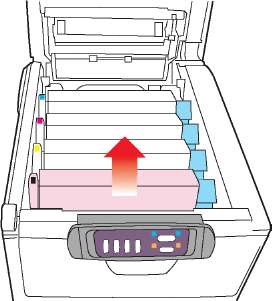

Удерживая печатный барабан за середину верхней части, поднимите его вверх и извлеките из принтера.
Аккуратно положите на лист бумаги для предотвращения загрязнения мебели тонером и повреждения зеленой поверхности барабана.
Зеленая поверхность печатного барабана в основании очень нежная и чувствительна к свету. Не касайтесь ее и не подвергайте воздействию обычного комнатного света более, чем на 5 минут. Если барабан должен находиться вне принтера более указанного времени, то поместите внутрь черного пластикового пакета, чтобы предохранить его от попадания света. Никогда не подвергайте барабан воздействию прямого солнечного света или очень яркого комнатного освещения.
Возьмите цветной рычаг освобождения тонера (1) и потяните его вправо, в направлении к себе.
Поднимите правый конец и потяните его вправо для освобождения левого торца, как показано на рисунке, и извлеките из принтера. Положите на лист бумаги во избежание загрязнения мебели и повреждения зеленой поверхности барабана.
Достаньте из упаковки и положите его на лист бумаги, как и старый. Держите его точно так же, как старый блок. Поместите старый в упаковочный материал для утилизации.

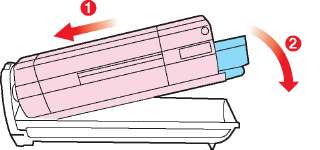

Поместите в новый печатный барабан, как показано на рисунке. Сначала вставьте левый торец, затем опустите правый торец. (При этом нет необходимости в установке нового за исключением случаев, когда в нем остается очень мало тонера.)
Потяните цветной рычаг освобождения (1) от себя для фиксации в новом печатном барабане и освобождения тонера внутри него.
Удерживая полностью собранный блок в середине верхней части, опустите его на место в принтере, направляя штырьки с каждой стороны в соответствующие пазы по обеим сторонам внутри принтера.
В заключение закройте верхнюю крышку и сильно нажмите на оба края крышки до закрывания защелок.
Замена транспортного ремня
Транспортный ремень находится под четырьмя печатными барабанами. Этот блок требует замены примерно после каждых 50.000 страниц.
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.
1. Нажмите ручку открывания крышки и полностью откройте верхнюю крышку принтера.
Если принтер включен, то печка может быть горячей. Эта зона четко обозначена. Не касайтесь ее.
2. Заметьте их положение. Важно вернуть их на место в том же порядке.
|
1. Бирюзовый
|
2. Пурпурный
|
|
3. Желтый
|
4. Черный
|
3. Извлеките из принтера каждый из блоков печатного барабана, начиная с заднего, и поместите их на надежной поверхности вдали от прямых источников тепла и света.
Зеленая поверхность печатного барабана очень нежная и чувствительна к свету. Не касайтесь ее и не подвергайте воздействию обычного комнатного света более, чем на 5 минут. Если барабан должен находиться вне принтера более указанного времени, то поместите внутрь черного пластикового пакета, чтобы предохранить его от попадания света. Никогда не подвергайте барабан воздействию прямого солнечного света или очень яркого комнатного освещения.
4. Найдите две задвижки (5) с каждой стороны ремня и ручку для вынимания (6) у переднего края.
5. Поверните обе задвижки на 90° влево. Это освободит ремень от шасси принтера.
6. Потяните ручку (6) вверх, так чтобы ремень отклонился вперед и вверх, и вытащите ремень из принтера.
7. Опустите новый ремень на место так, чтобы ручка была впереди, а шестеренка привода - в задней части принтера. Установите шестерню привода напротив шестерни в задней левой части принтера и опустите транспортный ремень вниз.
8. Поверните обе задвижки (5) на 90° вправо до защелкивания. Это надежно зафиксирует транспортный ремень на месте.
9. Установите на место четыре печатных барабана в той же самой последовательности, в какой они были извлечены: бирюзовый (ближайший к заднему краю), пурпурный, желтый и черный (ближайший к переднему краю).
10. В заключение закройте верхнюю крышку и сильно нажмите на оба края крышки до закрывания защелок.
Замена печки
Печка располагается внутри принтера сразу за четырьмя блоками печатных барабанов.
Если принтер был включен, то печка может быть горячей. Обращайтесь с печкой с максимальной осторожностью, держите ее только за ручки, которые должны быть слегка теплыми при прикосновении. Предупреждающая этикетка четко обозначает область. При наличии сомнений выключите принтер и подождите не менее 10 минут для охлаждения печки, и только после этого откройте крышку принтера.
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.
Нажмите ручку открыванияи полностью откройте верхнюю крышку принтера.

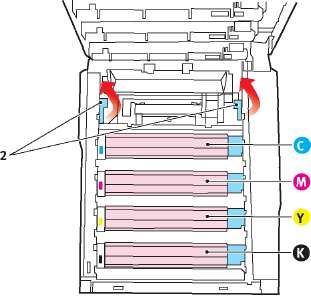

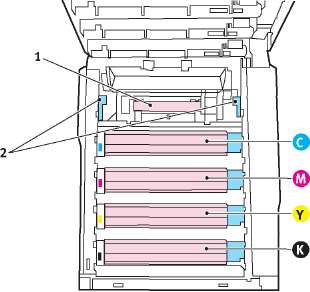

Найдите ручку печки (1) вверху блока печки.
Потяните два рычага, удерживающих печку (2), в направлении передней части принтера, так чтобы они заняли вертикальное положенипе.
Удерживая печку за ручку (1), поднимите ее и извлеките из принтера. Если печка все еще теплая, поместите ее на ровную поверхность, которая не будет повреждена от тепла.
Достаньте новую печку из упаковки и удалите транспортировочный материал.

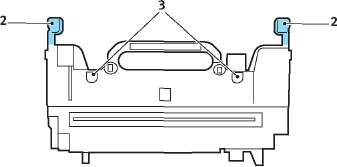

Удерживая новую печку за ручки, убедитесь что она занимает правильное положение. Удерживающие рычаги (2) должны быть в вертикальном положении, а два позицирующих выступа (3) должны быть направлены к вам.
Опустите печку в принтер, направляя два выступа (3) в прорези в металлической перегородке, которая отделяет область печки от области печатных барабанов.
Переместите два удерживающих рычага (2) в направлении тыльной части принтера для фиксации печки на месте.
В заключение закройте верхнюю крышку и сильно
нажмите на нее с двух сторон для закрывания защелок.
Чистка светодиодной головки
Если печать стала нечёткой, имеет белые полосы или текст расплывчат, то необходимо почистить светодиодную головку.
1. Выключите принтер и откройте верхнюю крышку.

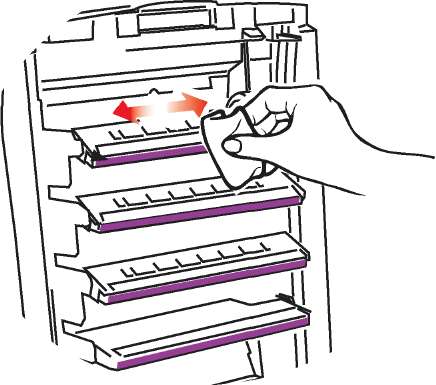

2. Аккуратно протрите поверхность светодиодной головки средством для чистки светодиодных линз или мягкой тканью.
Не протирайте светодиодные головки метиловым спиртом или другими растворителями, так как это может повредить поверхность линз.
3. Закройте верхнюю крышку.
