Установка и настройка аппарата Kyocera Ecosys M4125IDN

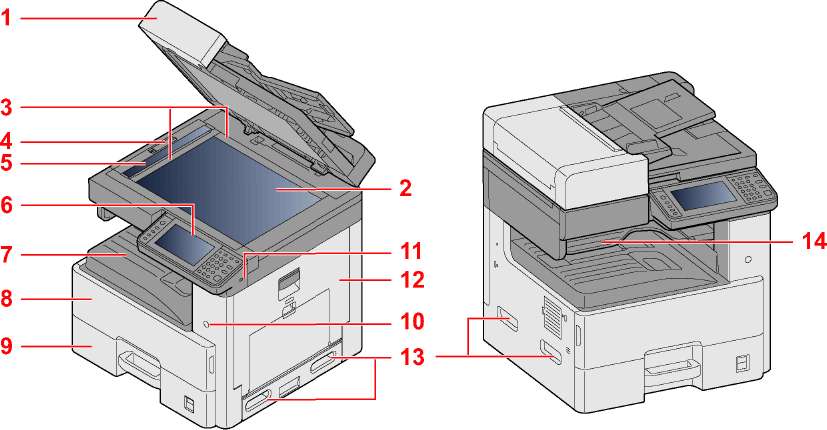

Наименования компонентов (внешняя сторона аппарата)

1 Характеристики: автоподатчик оригиналов

2 Стекло оригинала

3 Метки размера оригинала

4 Оптическая фиксирующая крышка

5 Щелевое стекло

6 Панель управления

7 Внутренний лоток

8 Передняя крышка

9 Кассета 1

10 Выключатель питания

11 Гнездо памяти USB (A1)

12 Правая крышка 1

13 Ручки

14 Лоток разделителя заданий

15 Направляющие ширины оригиналов

16 Лоток оригиналов

17 Отделение для чистящей салфетки

18 Контейнер с тонером

19 Контейнер с тонером

20 Бункер для отработанного тонера

21 Направляющая ширины бумаги

22 Направляющая длины бумаги

23 Универсальный лоток

24 Направляющая ширины бумаги

Наименования компонентов (разъемы/ внутренние компоненты)

1 Разъем интерфейса USB (B1)

2 Разъем сетевого интерфейса

3 Гнездо дополнительного интерфейса 2

4 Дополнительный разъем интерфейса 1

5 Переключатель нагревателя кассеты

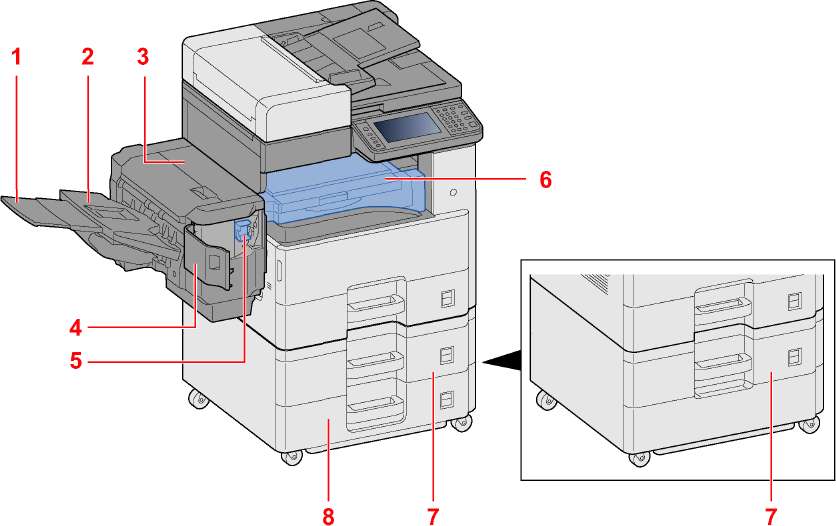

Наименования компонентов (с установленным дополнительным оборудованием)

1 Опорный лоток

2 Лоток финишера

3 Верхняя крышка

4 Крышка сшивателя

5 Держатель контейнера скрепок

6 Крышка переходного блока

7 Кассета 2

8 Кассета 3

Подключение аппарата и других устройств

Подготовьте необходимые кабели в соответствии с условиями эксплуатации и целью использования аппарата. Подключение аппарата к ПК через USB

USB

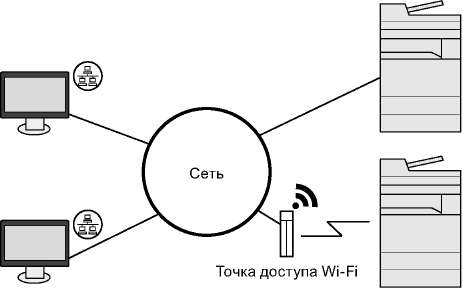

Подключение аппарата к ПК или планшету сетевым кабелем, Wi-Fi или Wi-Fi Direct

Планшет

Подключение с помощью сетевого кабеля

Подключение Wi-Fi

Подключение Wi-Fi Direct

Кабели, которые можно использовать

*1 Только на изделиях с установленной функцией факса. Для получения подробной информации об использовании факса см. Руководство по эксплуатации факса.

Использование каких-либо других кабелей, кроме совместимых с USB 2.0, может привести к отказу.

Подсоединение кабеля ЛВС

Подключите кабель к аппарату.

1 Подключите сетевой кабель к разъему сетевого интерфейса.

2 Подсоедините другой конец кабеля к концентратору.

Подсоединение кабеля USB

1 Подсоедините кабель USB к разъему интерфейса USB на левой стороне корпуса.

2 Подсоедините другой конец кабеля к ПК.

Подсоединение кабеля питания

Подсоедините один конец прилагаемого кабеля питания к аппарату, а другой — к розетке.

Используйте только кабель питания, поставляемый с аппаратом.

Включение/выключение питания

Включение питания

Включите питание с помощью выключателя питания.

Выключение питания

Выключите питание с помощью выключателя питания.

Выберите [Да] на экране подтверждения.

Выключение питания занимает несколько минут.

Если данный аппарат не будет использоваться длительное время (например, в течение ночи), выключите его с помощью сетевого выключателя питания. Если аппарат не будет использоваться значительно больший период времени (например, во время отпуска), вытяните вилку шнура питания из розетки в качестве меры предосторожности.

При использовании изделий с функцией факса обратите внимание, что выключение аппарата с помощью сетевого выключателя питания сделает невозможным прием и передачу факсов.

Извлеките бумагу из кассет и уложите в упаковку для хранения, чтобы защитить ее от влаги.

Параметры аппарата по умолчанию

До начала использования аппарата при необходимости задайте такие настройки, как дата и время, конфигурация сети и функции энергосбережения. Мастер установки аппарата запускается, когда оборудование включается впервые после установки. Также необходимо выполнить указанные ниже настройки.

Настройки аппарата по умолчанию можно изменить в меню системы.

Настройка проводной сети

Аппарат оборудован сетевым интерфейсом, совместимым с такими сетевыми протоколами, как TCP/IP (IPv4), TCP/IP (IPv6), NetBEUI и IPSec. Он позволяет выполнять сетевую печать в Windows, Macintosh, UNIX и на других платформах. Выберите протокол TCP/IP (IPv4) для подключения к сети Windows.

Если включено администрирование входом пользователей в систему, вы можете изменить настройки, только осуществив вход с правами администратора.

Если управление регистрацией пользователей отключено, отобразится экран аутентификации пользователя. Введите имя пользователя и пароль при входе, а затем нажмите [Вход].

Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.

Имя пользователя при входе

ECOSYS M4125idn:2500, ECOSYS M4132idn:3200

Пароль при входе

ECOSYS M4125idn:2500, ECOSYS M4132idn:3200

Заблаговременно узнайте у администратора сети IP-адрес и используйте его при выполнении данной настройки.

В следующих случаях задайте IP-адрес DNS-сервера в Command Center RX:

• при использовании имени хоста с параметром DHCP, установленным на [Откл.];

• при использовании DNS-сервера, IP-адрес которого не назначается автоматически посредством DHCP.

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [Настройки проводной сети] > [Настройка TCP/IP] > [Настройки IPv4]

При использовании сервера DHCP

[DHCP]: [Вкл.]

При настройке статического IP-адреса

[DHCP]: [Откл.]

[IP-адрес]: введите адрес.

[Маска подсети]: введите маску подсети в десятичном представлении (от 0 до 255).

[Шлюз по умол.]: введите адрес.

[Auto-IP]: [Откл.]

Если используется настройка Auto-IP, введите "0.0.0.0" для параметра [IP-адрес].

После изменения настройки перезапустите сеть из системного меню или выключите, а затем повторно включите аппарат.

Настройки беспроводной сети

Если аппарат оборудован беспроводным сетевым интерфейсом или на нем установлен дополнительный комплект беспроводного сетевого интерфейса (IB-51) и настроены параметры подключения, возможна печать в среде беспроводной сети (беспроводной ЛВС).

Используются следующие методы конфигурации

Набор беспроводного сетевого интерфейса (IB-36) является дополнительным оборудованием для ряда моделей, а комплект беспроводного сетевого интерфейса (IB-51) входит в стандартную комплектацию. Обратитесь к своему дилеру, нашему торговому представителю или представителю сервисной службы, чтобы получить более подробную информацию.

При необходимости использовать сетевой интерфейс, отличный от проводного интерфейса, заданного по умолчанию, после установки дополнительного комплекта сетевого интерфейса (IB-50) и комплекта сетевого интерфейса (IB-36 или IB-51) выберите требуемую настройку в разделе "Основная сеть (клиент)".

Настройка соединения с использованием утилиты для настройки Wi-Fi

Для отправки настроек Wi-Fi, сконфигурированных с помощью утилиты для настройки Wi-Fi, на аппарат, выполните локальное подсоединение компьютера или портативного устройства к аппарату. Доступны следующие методы соединения: проводное соединение с использованием сетевого кабеля и беспроводное соединение (Wi-Fi Direct).

• Для использования функции Wi-Fi Direct убедитесь, что она включена (для пункта Wi-Fi Direct установлено [Вкл.]), и выполните перезапуск сети с панели управления перед подключением компьютера к данному аппарату с функцией Wi-Fi Direct.

• Если соединение между компьютером и аппаратом устанавливается напрямую с помощью сетевого кабеля, функция Auto-IP (локальный канал) автоматически назначит адреса для аппарата и компьютера. В данном аппарате настройки Auto-IP используются в качестве настроек по умолчанию.

• Если компьютер поддерживает функцию WPS, сконфигурировать настройки можно на панели управления.

[Настройки Wi-Fil [Беспровод, сеть]

Проводное соединение с использованием сетевого кабеля Подключите аппарат к компьютеру.

1 Включите аппарат и подключите его к компьютеру с помощью сетевого кабеля.

2 Включите компьютер.

IP-адреса (локальный адрес канала) аппарата и компьютера генерируются автоматически.

Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.

Откроется диалоговое окно "Мастер нового оборудования". Нажмите [Отмена].

Если откроется экран автозапуска, нажмите [3anycк setup.exe].

Если появится окно управления учетными записями пользователей, нажмите [Да (Разрешить)].

Используя или устанавливая драйверы устройства и программное обеспечение; которое входит в комплект, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.

1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.

2 Нажмите [Принять].

Выберите [Обслуживание].

[Средство установки Wi-Fi] > [OK]

Средство установки Wi-Fi

Настройте параметры.

1 [Не использовать автоматическую конфигурацию] > [Далее] > [Далее]

2 [Использовать сетевой кабель] > [Далее] > [Далее]

3 [Легкая настройка] > [Далее]

Аппарат обнаружен.

С помощью утилиты для настройки Wi-Fi можно выполнить поиск только одного аппарата. Для поиска аппарата требуется определенное время.

Если аппарат не обнаружен, выберите [Расширенная настройка] > [Далее]. Выберите [Экспресс] или [Пользоват.] в качестве метода обнаружения устройства и укажите IP-адрес или имя хоста для поиска аппарата.

4 Выберите аппарат > [Далее].

5 Выберите [Использовать настройки устройства.] на вкладке [Режим аутентификации] и введите [Имя пользователя при входе] и [Пароль при входе] > [Далее]. Имя пользователя для входа и пароль должны принадлежать учетной записи администратора.

6 Настройте параметры связи > [Далее].

7 При необходимости измените настройки точки доступа > [Далее].

Сеть настроена.

Соединение с беспроводной ЛВС с помощью Wi-Fi Direct

Откройте экран.

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [Настройки Wi-Fi Direct] > [Wi-Fi Direct]

[Вкл.] > [ОК]

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > [Сеть] > [Перезапуск сети]

Подключите компьютер или портативное устройство к аппарату.

Настройка Wi-Fi Direct

Вставьте диск DVD.

Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.

Откроется диалоговое окно "Мастер нового оборудования". Нажмите [Отмена].

Если откроется экран автозапуска, нажмите [3anycKsetup.exe].

Если появится окно управления учетными записями пользователей, нажмите [Да (Разрешить)].

Откройте экран.

Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект,, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.

Просмотр лицензионного соглашения

1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.

2 Нажмите [Принять].

7 Выберите [Обслуживание].

[Средство установки Wi-Fi] > [OK]

Quick Network Setup

1 [Не использовать автоматическую конфигурацию] > [Далее] > [Далее]

2 [Wi-Fi Direct] > [Далее] > [Далее]

3 [Расширенная установка] > [Далее]

В качестве метода обнаружения устройства выберите [Экспресс] или [Пользоват]. Укажите IP-адрес или имя хоста для поиска аппарата.

4 Выберите аппарат > [Далее].

5 Выберите [Использовать настройки устройства.] на вкладке [Режим аутентификации] и введите [Имя пользователя при входе] и [Пароль при входе] > [Далее]. Имя пользователя для входа и пароль должны принадлежать учетной записи администратора.

6 Настройте параметры связи > [Далее].

7 При необходимости измените настройки точки доступа > [Далее].

Сеть настроена.

Настройка Wi-Fi Direct

При печати из окружения Wi-Fi Direct придерживайтесь методов конфигурации, изложенных ниже.

Для использования Wi-Fi Direct на аппарате должен быть установлен комплект беспроводного сетевого интерфейса (IB-36).

Набор беспроводного сетевого интерфейса (IB-36) является опцией для некоторых моделей. Обратитесь к своему дилеру, нашему торговому представителю или представителю сервисной службы, чтобы получить более подробную информацию.

Установление соединения с компьютерами или портативными устройствами с поддержкой Wi-Fi Direct

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [Настройки Wi-Fi Direct] > [Wi-Fi Direct]

[Вкл.] > [OK]

Выполните перезапуск сети.

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > [Сеть] > [Перезапуск сети]

Укажите имя аппарата с компьютера или портативного устройства.

Если на панели управления аппарата появится сообщение с запросом подтверждения, выберите [Да]. Сетевое соединение между этим аппаратом и компьютером или портативным устройством будет настроено.

Установление соединения с компьютерами или портативными устройствами без поддержки Wi-Fi Direct

Следующая процедура приводит пример подключения портативных устройств iOS. Откройте экран.

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [Настройки Wi-Fi Direct] > [Wi-Fi Direct]

[Вкл.] > [OK]

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > [Сеть] > [Перезапуск сети]

Клавиша [Главный экран] > [Wi-Fi Direct] (ECOSYS M4132idn)

Клавиша [Главный экран] > [Экран задач] > [Wi-Fi Direct] (ECOSYS M4125idn)

Запишите имя сети (SSID), IP-адрес и пароль.

Настройте портативное устройство.

[Параметры] > [Wi-Fi]

Выберите из списка имя сети (SSID), которое отображается на шаге 5 данной процедуры.

Введите пароль, который был указан на шаге 5 > [Подключ.]

Сетевое соединение между этим аппаратом и компьютером или портативным устройством будет настроено.

Настройка соединения с помощью кнопки

Если компьютер или портативное устройство не поддерживает Wi-Fi Direct, но поддерживает WPS, можно выполнить настройку сети с помощью кнопки.

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [Настройки Wi-Fi Direct] > [Wi-Fi Direct]

[Вкл.] > [OK]

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > [Сеть] > [Перезапуск сети]

[Главный экран] > [Wi-Fi Direct]

Нажмите кнопку на компьютере или на портативном устройстве и одновременно с этим выберите пункт [Нажимная кнопка] на экране панели управления.

Сетевое соединение между этим аппаратом и компьютером или портативным устройством будет настроено.

С помощью настройки Wi-Fi Direct можно одновременно подключить не более трех портативных устройств. Если устройства, поддерживающие функцию Wi-Fi Direct, уже подключены, то для подключения другого устройства отключите от сети ранее подключенные устройства. Для отключения используются следующие методы:

• отключение от сети компьютера или портативного устройства;

• отключение от сети всех устройств на панели управления:

нажмите клавишу [Главный экран] > [Wi-Fi Direct] > [Список подключ. устройств] > [Отключить все];

• настройка времени автоотключения из системного меню

• настройка времени автоотключения из Command Center RX

Настройка NFC

NFC (Near Field Communication) — международный стандарт связи ближнего радиуса действия для передачи данных на расстояние до 10 см. Для передачи данных достаточно просто держать портативное устройство с поддержкой NFC рядом с аппаратом.

Используются следующие методы конфигурации

Конфигурация настроек с помощью веб-страницы

Настройки можно конфигурировать из Command Center RX.

Настройка подключения с панели управления аппарата

Настройку NFC можно выполнить в системном меню.

В данном разделе приведен пример настройки NFC из системного меню.

Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [NFC]

[Вкл.] > [ОК]

Функция экономии энергии

По прошествии определенного времени с момента последнего использования аппарат автоматически переходит в режим энергосбережения. Если аппарат, находящийся в режиме ожидания, не используется, питание автоматически выключается.

Режим энергосбережения

Если аппарат не работает в течение определенного времени, засветится индикатор энергосбережения и экран погаснет для экономии энергии. Такое состояние называется режимом энергосбережения.

На экране отображается сообщение "Малая мощность". Появляется отображение. Время, заданное поумолч.: 1 минута (заводская настройка)

Если в режиме энергосбережения на аппарат поступают данные печати, он автоматически "пробуждается" и начинает печатать. Также при получении факсимильных данных во время пребывания аппарата в режиме ожидания аппарат автоматически выходит из этого режима и начинает печать.

Для возобновления копирования выполните одно из следующих действий.

• Нажмите любую клавишу на панели управления.

• Коснитесь сенсорной панели.

• Откройте автоподатчик оригиналов.

• Загрузите оригиналы в автоподатчик оригиналов. Аппарат будет готов к работе спустя следующее время.

• ECOSYS M4125idn: в течение 8 секунды

• ECOSYS M4132idn: в течение 8 секунды

Имейте в виду, что условия окружающей среды, такие как вентиляция, могут привести к замедленной реакции аппарата.

Если таймер режима низкого энергопотребления совпадает с таймером режима ожидания, приоритетным является режим ожидания.

Уровень энергосбережения

Аппарат может сократить потребление электроэнергии при восстановлении из энергосберегающего режима. Доступны следующие варианты восстановления из энергосберегающего режима: "Полное восстановление", "Обычное восстановление" или "Восстановление с энергосбережением". Настройкой по умолчанию является "Обычное восстановление".

Режим ожидания

Нажмите клавишу [Энергосбережение]. Сенсорная панель и все индикаторы на панели управления, за исключением индикатора энергосбережения, погаснут для максимальной экономии энергии. Такое состояние называется режимом ожидания.

Индикатор энергосбережения

Если в режиме ожидания будут получены данные печати, аппарат автоматически выйдет из этого режима и начнет печать. Также при получении факсимильных данных во время пребывания аппарата в режиме ожидания аппарат автоматически выходит из этого режима и начинает печать.

Для возобновления работы выполните описанные ниже действия.

• Нажмите любую клавишу на панели управления.

• Коснитесь сенсорной панели.

• Загрузите оригиналы в автоподатчик оригиналов. Аппарат будет готов к работе спустя следующее время.

• ECOSYS M4125idn: в течение 13,9 секунды

• ECOSYS M4132idn: в течение 16,4 секунды

Имейте в виду, что условия окружающей среды, такие как вентиляция, могут привести к замедленной реакции аппарата.

Автоматический режим ожидания

При задействовании данной функции аппарат автоматически переходит в режим ожидания, если не используется в течение установленного интервала времени.

Установленный по умолчанию интервал времени равен 1 минуте.

Изменение заданного времени до перехода в режим ожидания описано в разделе:

Мастер быстрой установки

Мастер установки аппарата запускается, когда оборудование включается впервые после установки. До начала использования аппарата при необходимости задайте такие настройки, как дата и время, конфигурация сети и функции энергосбережения.

Настройки аппарата по умолчанию можно изменить в меню системы.

*1 Данная функция отображается при условии установки дополнительного комплекта беспроводного сетевого интерфейса (IB-36).

Данный комплект беспроводного сетевого интерфейса является опцией для некоторых моделей. Обратитесь к своему дилеру, нашему торговому представителю или представителю сервисной службы, чтобы получить более подробную информацию.

*2 Данная функция отображается, если для [Выбор сети] установлено [Wi-Fi].

*3 Данная функция отображается, если для [Выбор сети] установлено [Проводная сеть].

*4 Данная функция отображается, если для [DHCP] установлено [Откл.].

Если появляется экран аутентификации пользователя, следует ввести имя пользователя и пароль для входа в систему, а затем нажать [Вход].

Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.

Имя пользователя при входе

ECOSYS M4125idn:2500, ECOSYS M4132idn:3200

Пароль при входе

ECOSYS M4125idn:2500, ECOSYS M4132idn:3200

Откройте экран.

Клавиша [Системное меню/Счетчик] > [Мастер быстрой установки]

Выберите функцию.

Настройка пользовательского ящика.

Запустите мастер быстрой установки. Для настройки параметров следуйте указаниям на экране.

Установка программного обеспечения

Для использования функций принтера аппарата или передачи в режиме TWAIN/WIA либо сетевого факса с компьютера установите соответствующее программное обеспечение с прилагаемого диска DVD (Product Library).

Программное обеспечение на диске DVD (Windows)

В качестве метода установки можно выбрать либо вариант [Экспресс-установка], либо вариант [Пользовательская установка]. Стандартным методом установки является [Экспресс-установка]. Если компоненты не удается установить с помощью параметра [Экспресс-установка], воспользуйтесь вариантом [Пользовательская установка].

Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.

Для использования функции факса необходим дополнительный комплект факса.

Установка в режиме [Экспресс-установка]

Приведенные указания основываются на интерфейсе ОС Windows 8.1.

Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.

Откроется диалоговое окно "Мастер нового оборудования". Нажмите [Отмена].

Если откроется экран автозапуска, нажмите [3anycKsetup.exe].

Если появится окно управления учетными записями пользователей, нажмите [Да (Разрешить)].

Откройте экран.

Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.

1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.

2 Нажмите [Принять].

Выберите [Экспресс-установка].

Установите программное обеспечение.

Экспресс-установка

Добавить отдельное устройство и его драйверы по умолчанию

Выберите устройства, которое котите добавить.

Проверьте название модели аппарата. Также можно выбрать параметр [Использовать имя хоста в качестве имени порта] и задать его для использования имени хоста стандартного порта TCP/IP. (Нельзя использовать USB-подключение.)

При нажатии на пункт [Установка] отобразится экран, запрашивающий вашу помощью в сборе данных. Выбрав варианты ответов, нажмите [ОК].

Если включена функция Wi-Fi или Wi-Fi Direct, обязательно укажите IP-адрес для имени порта. При указании имени хоста процесс установки может завершиться неудачно.

Невозможно обнаружить выключенный аппарат. Если компьютеру не удается обнаружить аппарат, убедитесь, что последний подключен к компьютеру по сети или кабелю USB и включен, затем нажмите

Если появится окно безопасности Windows, нажмите [Все равно установить этот драйвер].

Если компьютер работает на базе Windows версии ниже 8, то для установки Status Monitor необходимо наличие на компьютере установленной платформы Microsoft .NET Framework 4.0.

Когда появится сообщение "Программное обеспечение готово к использованию", можно начинать работу с программным обеспечением. Для печати пробной страницы установите флажок "Напечатать пробную страницу" и выберите аппарат.

Для выхода из мастера нажмите [Закончить].

Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Это завершит процедуру установки драйвера принтера.

В случае установки драйвера TWAIN следует выполнить перечисленные ниже настройки.

Установка в режиме [Пользовательская установка]

Приведенные указания основываются на интерфейсе ОС Windows 8.1.

Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.

Откроется диалоговое окно "Мастер нового оборудования". Нажмите [Отмена].

Если откроется экран автозапуска, нажмите [3anycKsetup.exe].

Если появится окно управления учетными записями пользователей, нажмите [Да (Разрешить)].

Откройте экран.

Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.

1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.

2 Нажмите [Принять].

Выберите [Пользовательская установка]. Установите программное обеспечение.

1 Выберите устройство для установки.

Если включена функция Wi-Fi или Wi-Fi Direct, обязательно укажите IP-адрес для имени порта. При указании имени хоста процесс установки может завершиться неудачно.

Невозможно обнаружить выключенный аппарат. Если компьютеру не удается обнаружить аппарат, убедитесь, что он включен и подключен к компьютеру через сетевой кабель, а затем щелкните С (Перезагрузить). Нажмите (Обновить).

В случае отсутствия нужного устройства выберите [Добавить пользовательское устройство], чтобы отобразить список и выбрать из него нужное устройство.

2 Выберите драйвер для установки.

3 Перейдите на вкладку [Служебные программы] и выберите утилиту для установки.

4 Нажмите [Установить].

При нажатии на пункт [Установка] отобразится экран, запрашивающий вашу помощью в сборе данных. Выбрав варианты ответов, нажмите [ОК].

Если компьютер работает на базе Windows версии ниже 8, то для установки Status Monitor необходимо наличие на компьютере установленной платформы Microsoft .NET Framework 4.0.

Когда появится сообщение "Программное обеспечение готово к использованию", можно начинать работу с программным обеспечением. Для печати пробной страницы установите флажок "Напечатать пробную страницу" и выберите аппарат.

Для выхода из мастера нажмите [Готово].

Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Это завершит процедуру установки драйвера принтера.

В случае установки драйвера TWAIN следует выполнить перечисленные ниже настройки.

Удаление программного обеспечения

Для удаления программного обеспечения с Product Library с компьютера выполните следующую процедуру.

Удаление программного обеспечения в Windows должно выполняться пользователем, вошедшим с полномочиями администратора.

Откройте экран.

Для выбора программного обеспечения на компьютере осуществите следующую процедуру.

Нажмите чудо-кнопку [Поиск] и введите в поле поиска "Удалить Kyocera Product Library". Выберите [Удалить Kyocera Product Library] в списке поиска. Появится мастер удаления ПО.

Чтобы открыть мастер удаления в Windows 7, нажмите кнопку [Пуск] и выберите [Все программы], [Kyocera] и [Удалить Kyocera Product Library].

Удалите программное обеспечение.

Отметьте флажком программное обеспечение, подлежащее удалению.

Вас приветствует мастер удаления

Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Данное действие завершает процедуру удаления программного обеспечения.

• Программное обеспечение также можно удалить с помощью Product Library.

• На экране установки Product Library выберите [Удалить] и следуйте указаниям на экране для удаления программного обеспечения.

Установка программного обеспечения на компьютер Маc

Функции принтера аппарата можно также использовать с помощью компьютера Маc.

• Установка в Mac OS должна выполняться пользователем, вошедшим с полномочиями администратора.

• При установке ПО на компьютер Мае установите для эмуляции аппарата [KPDL] или [KPDL(Auto)].

• При подключении с помощью Bonjour включите опцию Bonjour в сетевых настройках аппарата.

• На экране аутентификации введите имя и пароль, которые используются для входа в операционную систему.

• При выполнении печати посредством AirPrint устанавливать программное обеспечение не нужно.

Вставьте диск DVD.

Дважды щелкните ярлык [Куосега]. Откройте экран.

В зависимости от версии Mac OS дважды щелкните [OS X х.х]. Установите программное обеспечение.

Установите драйвер принтера в соответствии с инструкциями программного обеспечения установки. Это завершит установку драйвера принтера.

Если используется подключение через USB, аппарат будет обнаружен и подключен автоматически. В случае использования IP-подключения необходимо задать указанные ниже параметры.

Настройте параметры.

1 Откройте "Системные настройки" и добавьте принтер.

2 Выберите [По умолчанию] и щелкните элемент, отображающийся в поле "Имя", а затем выберите драйвер.

Если используется подключение IP, щелкните пиктограмму [IP], за затем введите имя хоста или IP-адрес. В поле "Имя" автоматически отобразится число, введенное в поле "Адрес". При необходимости измените указанное значение.

3 Выберите доступные для аппарата опции.

4 Выбранный принтер добавлен.

Настройка драйвера TWAIN

Приведенные указания основываются на интерфейсе ОС Windows 8.1. Откройте экран.

Нажмите чудо-кнопку [Поиск] и введите в поле поиска "TWAIN Driver Setting". Выберите [TWAIN Driver Setting] в списке результатов поиска. Откроется экран настроек драйвера TWAIN.

В Windows 7 нажмите кнопку [Пуск], [Все программы], [Куосега] и [TWAIN Driver Setting].

Справка

1 Введите имя аппарата.

2 Выберите из списка данный аппарат.

3 Введите IP-адрес аппарата или имя хоста.

4 Задайте единицы измерения.

5 При использовании SSL установите флажок рядом с SSL.

6 Нажмите [ОК].

Если IP-адрес аппарата или имя хоста неизвестны, обратитесь к администратору.

Установка WIA-драйвера

Приведенные указания основываются на интерфейсе ОС Windows 8.1. Откройте экран.

1 Нажмите чудо-кнопку [Поиск] на рабочем столе и введите в поле поиска "Просмотр сканеров и камер". Щелкните [Просмотр сканеров и камер] в списке результатов поиска, после чего откроется экран "Сканеры и камеры".

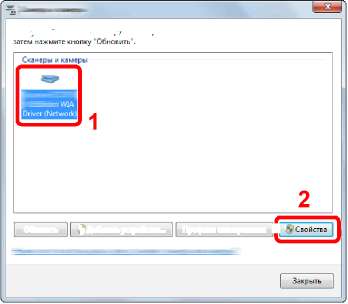

2 Выберите драйвер WIA, имеющий то же имя, что и аппарат, и нажмите [Свойства].

1 Выберите вкладку [Настройки].

2 Введите IP-адрес аппарата или имя хоста.

3 При использовании SSL установите флажок рядом с SSL.

4 Задайте единицы измерения.

5 Нажмите [ОК].

Установка драйвера WSD

В Windows 8, Windows 8.1 и Microsoft Windows Server 2012

Чудо-кнопки на рабочем столе: [Поиск] > [Панель управления] > [Устройства и принтеры].

Установите драйвер.

Щелкните [Добавить устройство]. Выберите ярлык аппарата, а затем щелкните [Далее].

Когда ярлык аппарата появится в разделе "Принтеры" на экране "Устройства и принтеры", установка будет завершена.

В Windows 7

В меню "Пуск" выберите [Сеть].

В Windows нажмите кнопку [Пуск], затем выберите [Сеть].

Если в меню "Пуск" не отображается пункт [Сеть], выполните следующую процедуру.

1 Щелкните правой кнопкой мыши [Пуск] и выберите [Свойство] из появившегося меню.

2 Выберите на экране "Свойства панели задач и меню [Пуск]" вкладку [Меню [Пуск]] и щелкните [Настройка].

3 Когда откроется окно "Настройка меню [Пуск]", установите флажок "Сеть" и нажмите [ОК].

Установите драйвер.

Правой кнопкой мыши щелкните ярлык аппарата, а затем выберите [Установить].

Если появится окно "Контроль учетных записей", нажмите [Продолжить]. Если появится окно "Найдено новое оборудование", нажмите [Отмена].

Во время установки дважды щелкните ярлык на панели задач, чтобы открыть окно "Установка программного обеспечения драйвера". Установка завершится, когда в окне [Установка программного обеспечения драйвера] появится сообщение "Устройства готовы к использованию". Когда в окне [Установка программного обеспечения драйвера] появится сообщение "Устройства готовы к использованию", установка завершена.

В Windows 10

В Windows правой кнопкой мыши щелкните кнопку [Пуск] и выберите следующее: [Панель управления] > [Устройства и принтеры].

Установите драйвер.

Щелкните [Добавить устройство]. Выберите ярлык аппарата, а затем щелкните [Далее].

Когда ярлык аппарата появится в разделе "Принтеры" на экране [Устройства и принтеры], установка будет завершена.

Повышение безопасности средствами администратора

В добавление к изложенной в данной главе информации администратор данного аппарата должен выполнить следующие проверки и повысить безопасность по мере необходимости.

Кроме того, данный аппарат оснащается функцией аутентификации пользователя, которую можно настроить, чтобы ограничить доступ к аппарату только теми пользователями, у которых имеется зарегистрированное имя при входе и пароль.

Если аппарат подключен к сети, можно настроить различные параметры с помощью Command Center RX.

В данном разделе изложен порядок доступа к Command Center RX, изменения настроек безопасности и имени хоста.

Для получения полного доступа к функциям страниц Command Center RX введите имя пользователя и пароль для входа. Ввод предварительно заданного пароля администратора дает пользователю доступ ко всем страницам, в том числе "Ящик для документов", "Адресная книга" и "Параметры" в меню навигации. Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Имя пользователя при входе: Admin Пароль при входе: Admin

В Command Center RX можно настраивать следующие параметры администратора и других пользователей.

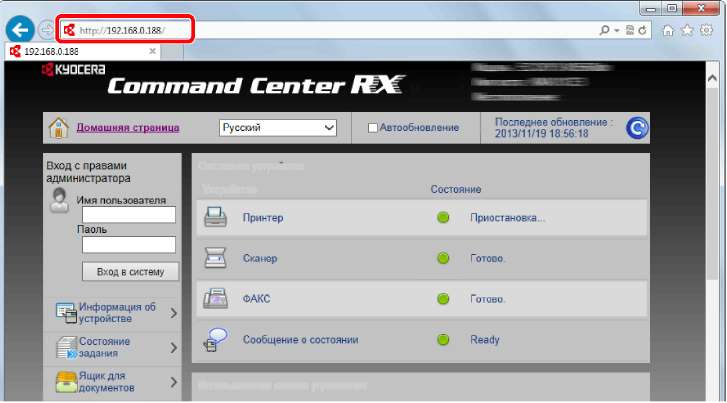

Доступ к Command Center RX

Откройте экран.

1 Запустите веб-обозреватель.

2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.

Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке. [Информация об устройст] на главном экране > [Идентификация/проводная сеть] Примеры: пйрз://192.168.48.21/(для IP-адреса) https://MFP001 (если именем хоста является "MFP001")

Использование панели управления

На веб-странице отображается основная информация об аппарате и Command Center RX, а также текущее состояние аппарата.

Если отображается экран "Имеется проблема с сертификатом безопасности этого веб-сайта", настройте сертификат.

Также можно продолжить работу, не настраивая сертификат.

Настройте функцию.

Выберите категорию из навигационной панели в левой части экрана.

Для получения полного доступа к функциям страниц Command Center RX введите имя пользователя и пароль для входа. Ввод предварительно заданного пароля администратора дает пользователю доступ ко всем страницам, в том числе "Ящик для документов", "Адресная книга" и "Параметры" в меню навигации. Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Имя пользователя при входе: Admin Пароль при входе: Admin

Изменение настроек безопасности

Откройте экран.

1 Запустите веб-обозреватель.

2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.

Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке. [Информация об устройст] на главном экране > [Идентификация/проводная сеть]

3 Войдите в систему с полномочиями администратора.

Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Имя пользователя при входе: Admin Пароль при входе: Admin

4 Нажмите [Настройки безопасности].

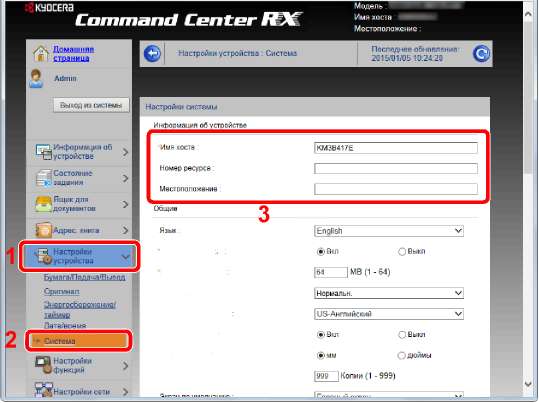

Изменение информации об устройстве

Откройте экран.

1 Запустите веб-обозреватель.

2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.

Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке. [Информация об устройст] на главном экране > [Идентификация/проводная сеть]

3 Войдите в систему с полномочиями администратора.

Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Имя пользователя при входе: Admin Пароль при входе: Admin

4 В меню [Настройки устройства] выберите [Система].

Введите имя хоста.

Введите информацию об устройстве, а затем нажмите [Передать].

После изменения настроек перезапустите сеть или выключите, а затем включите аппарат снова.

Для перезапуска платы сетевого интерфейса нажмите [Сброс] в меню [Настройки управления] и затем нажмите [Перезапуск сети] в области "Перезапуск".

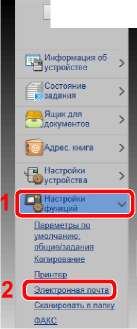

Настройка SMTP и электронной почты

Настроив параметры SMTP, можно отправлять изображения, отсканированные аппаратом в виде вложений в электронные письма, и отправлять уведомления о завершении заданий по электронной почте.

Для использования этой функции необходимо подсоединить аппарат к почтовому серверу по протоколу SMTP. Кроме того, выполните следующие настройки.

• Настройки SMTP

Параметр: "Протокол SMTP" и "Имя сервера SMTP" в разделе "SMTP"

• Адрес отправителя при отправке электронной почты аппаратом

Параметр: "Адрес отправителя" в разделе "Настройки отправки электронной почты"

• Настройки ограничения размера сообщений электронной почты.

Параметр: "Предел размера сообщения эл. почты" в разделе "Настройки отправки электронной почты"

Откройте экран.

Откройте экран "Протокол SMTP".

1 Запустите Web-обозреватель.

2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.

Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке. [Информация об устройст] на главном экране > [Идентификация/проводная сеть]

3 Войдите в систему с полномочиями администратора.

Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Имя пользователя при входе: Admin Пароль при входе: Admin

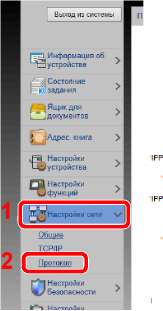

4 В меню [Настройки сети] выберите [Протокол].

Откройте экран.

Откройте экран "Параметры электронной почты".

В меню [Настройки функций] выберите [Электронная почта].

Имя сервера SMTP:

Номер порта SMTP : Интервал ожидания сервера SMTP : Протокол аутентификации : Безопасность SMTP :

Настройте параметры.

Задайте значения для настроек "SMTP" и "Параметры электронной почты".

Перенос адресной книги

С помощью утилиты аппарата можно без проблем перенести адресные книги при замене аппарата.

Для зарегистрированной на аппарате адресной книги можно выполнять резервное копирование или перенос с помощью приложения KYOCERA Net Viewer, имеющегося на прилагаемом диске DVD.

Резервное копирование данных адресной книги на ПК

Запустите KYOCERA Net Viewer. Создайте резервную копию.

1 Щелкните правой кнопкой мыши на наименовании модели, для которой нужно выполнить резервное копирование адресной книги, и выберите [Дополнительно] - [Настроить несколько устройств].

2 Выберите [Пользоват. режим] и нажмите [Далее].

3 Выберите целевую группу устройств и нажмите [Далее].

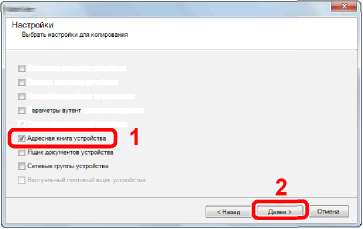

4 Выберите [Адресная книга устройства] и нажмите [Далее].

5 Выберите [Создать с устройства] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].

6 Выберите модель, для которой нужно осуществить резервное копирование, и нажмите [Далее].

Если откроется окно "Вход с правами администратора", заполните поля "Вход с правами администратора" и "Пароль при входе", а затем нажмите [ОК]. Ниже приведены настройки по умолчанию (прописные и строчные буквы различаются (учитывается регистр)).

Имя пользователя при входе: Admin Пароль при входе: Admin

7 Нажмите [Сохранить в файл].

8 Укажите путь для сохранения файла, введите имя файла и нажмите [Сохранить].

Убедитесь, что в качестве "Типа файла" выбран "Файл XML".

9 После сохранения файла следует обязательно нажать [Отмена], чтобы закрыть окно.

Запись данных адресной книги в аппарат

Запустите KYOCERA Net Viewer. Загрузите данные адресной книги.

1 Щелкните правой кнопкой мыши на имени модели, на которую нужно передать адресную книгу, и выберите [Дополнительно] - [Настроить несколько устройств].

2 Выберите [Пользоват. режим] и нажмите [Далее].

3 Выберите целевую группу устройств и нажмите [Далее].

4 Выберите [Адресная книга устройства] и нажмите [Далее].

5 Выберите [Создать из файла] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].

6 Щелкните [Обзор] и выберите файл резервной копии адресной книги, затем нажмите [Далее].

7 Щелкните [Готово].

Приложение

Набор функций аппарата можно расширить, установив программные приложения.

Можно установить приложения, которые помогут оптимизировать повседневную работу, например расширить возможности сканирования и аутентификации.

Для получения более подробной информации обратитесь к торговому представителю или дилеру.

Установка приложений

Для использования приложений необходимо сначала установить приложение на аппарат, а затем активировать его.

На аппарат можно устанавливать приложения и сертификаты. Число запускаемых приложений может зависеть от типа конкретных приложений.

Процедура описана ниже.

Откройте экран.

Клавиша [Системное меню/Счетчик] > [Приложение] > [Приложение]

Если появляется экран аутентификации пользователя, следует ввести имя пользователя и пароль для входа в систему, а затем нажать [Вход]. Для этого вам нужно осуществить вход с правами администратора.

Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.

Имя пользователя при входе

ECOSYS M4125idn:2500, ECOSYS M4132idn:3200

Пароль при входе

ECOSYS M4125idn:2500, ECOSYS M4132idn:3200

Установите приложение.

1 Нажмите [ + ] и/или [Меню] > [Добавить].

2 Вставьте съемный носитель с устанавливаемым приложением в гнездо памяти USB.

Когда появится сообщение "Обнаружен съемный носитель памяти. Отображение файлов. Продолжить?", нажмите [Нет]. Если на панели управления аппарата появится сообщение с запросом подтверждения, выберите [Нет].

3 Выберите приложение для установки > [Установить]

Можно просмотреть подробную информацию по выбранному приложению, нажав [«»].

4 Выберите [Да], чтобы отобразить экран съемного носителя.

Начнется установка приложения. Установка может занять некоторое время. Это зависит от устанавливаемого приложения.

По завершении установки снова откроется исходный экран.

• Для установки другого приложения повторите шаги 2-3 и 2-4.

• Для извлечения съемного носителя нажмите [Удалить память] и дождитесь появления сообщения "Съемный носитель памяти может быть безопасно извлечен.". Извлеките съемный носитель памяти.

Удаление приложений

Откройте экран.

Клавиша [Системное меню/Счетчик] > [Приложение] > [Приложение]

Если появляется экран аутентификации пользователя, следует ввести имя пользователя и пароль для входа в систему, а затем нажать [Вход]. Для этого вам нужно осуществить вход с правами администратора.

Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.

Имя пользователя при входе

ECOSYS M4125idn:2500, ECOSYS M4132idn:3200

Пароль при входе

ECOSYS M4125idn:2500, ECOSYS M4132idn:3200

Удаление приложения.

1 Выберите приложение, которое нужно удалить

2 Выберите [Да] на экране подтверждения.

при использовании материалов ссылка на сайт компании awella.ru обязательна

Помогла информация на сайте ?

Оставьте отзыв о работе нашей компании !
