Для данного аппарата предусмотрено следующее дополнительное оборудование.
(3) DF-470
(8) HD-6/HD-7
(9) 1В-50
(7) Expansion Memory
(5) Card Authentication Kit (В)
(2) PF-471
(6) Fax System 13
(1) PF-470
Если устанавливается PF-470 или PF-471, необходимо установить комплект для защиты от опрокидывания.
(1) PF-470 "Податчик бумаги (550 листов х 1)"
В принтер можно установить две дополнительные кассеты (аналогичны кассетам принтера). Вместимость кассет и способ загрузки — такие же, как и для стандартных кассет.
(2) PF-471 "Податчик бумаги (550 листов х 2)"
(3)DF-470 "Финишер документов" (ECOSYS M4132idn)
Данный финишер поддерживает печать большими тиражами и позволяет выполнять сдвиг и разбор множества копий отпечатка по отдельным копиям. Также он может сшивать скобами сдвинутые отпечатки.
(4) IB-36 "Набор беспроводного сетевого интерфейса"
Это плата сетевого интерфейса беспроводной локальной сети, поддерживающая такие спецификации для беспроводной сети, как IEEE802.11 п (макс. 65 Мбит/с) и IEEE802.11 g/b. Кроме того, благодаря поддержке функции Wi-Fi Direct печать по сети можно выполнять без применения маршрутизатора беспроводной ЛВС. Это стандарт для модели с измерениями в дюймах.
(5) Card Authentication Kit(B) "Набор аутентификации карт"
Опция "Набор аутентификации карт": выполнять управление регистрацией пользователей можно с помощью смарт-карт. Для этого необходимо зарегистрировать информацию смарт-карты в ранее зарегистрированном списке локальных пользователей.
(6) FAX System 13 "Набор факса"
При установке комплекта факса активируется получение/передача факсов. Также возможно использовать данный комплект как сетевой факс с помощью компьютера.
(7) Дополнительная память
Дополнительная память дает возможность выполнять более сложную печать и ускорить обработку заданий на печать. Карта расширения памяти обеспечивает дополнительно 2048 МБ памяти, позволяя нарастить ее до 3072 МБ.
Электростатический заряд, накапливающийся на теле человека от контакта с одеждой, напольными покрытиями и прочими источниками, представляет серьезную опасность для микросхем памяти. Чтобы защитить память от выхода из строя под воздействием электростатического заряда, перед установкой дополнительной памяти прикоснитесь к водопроводному крану или другому металлическому предмету, чтобы снять разряд. Если возможно, наденьте антистатический браслет или примите иные меры защиты от статического электричества.
Выключите питание.
Выключите питание, отсоедините шнур питания и кабели, подключенные к аппарату.

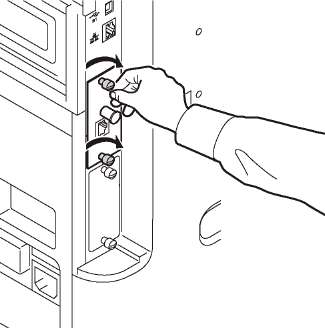

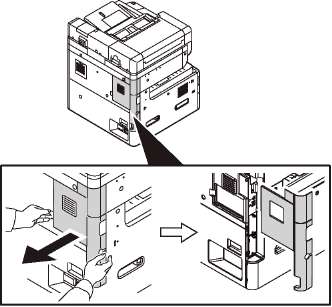

Снимите крышки.
Установите память.
1 Извлеките дополнительный модуль памяти из упаковки.

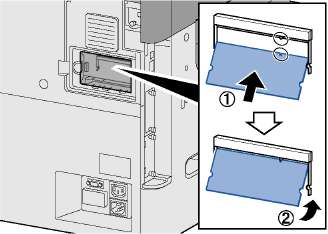

2 Удерживая соединительный разъем модуля памяти направленным в сторону гнезда, совместите вырез на модуле памяти с выступом гнезда и вставьте модуль памяти в гнездо под углом.
Прежде чем устанавливать память, убедитесь, что выключатель питания аппарата находится в положении выключения.
3 Аккуратно поверните вставляемую карту память к аппарату.

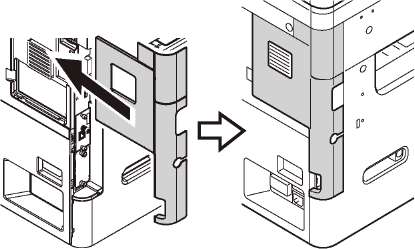

4 Установите на место крышки, снятые в начале процедуры.

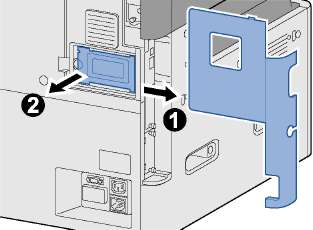

Чтобы удалить установленную дополнительную память, снимите правую крышку машины. Аккуратно нажмите на два стопора гнезда, а затем извлеките дополнительную память из гнезда.
Неправильно установленная дополнительная память может привести к появлению следующего сообщения: "Произошла ошибка". Чтобы устранить ошибку, переустановите память. Чтобы проверить, правильно ли установлена дополнительная память, можно напечатать страницу состояния.
(8) HD-6/7 "Хранилище большой емкости: SSD"
Для хранения данных печати используется твердотельный (SSD) диск. Если в аппарате установлен жесткий диск, полученные данные можно растрировать и сохранить на жестком диске. Установка SSD дает возможность использовать функции ящика документов.
1 Извлеките SSD из упаковки.

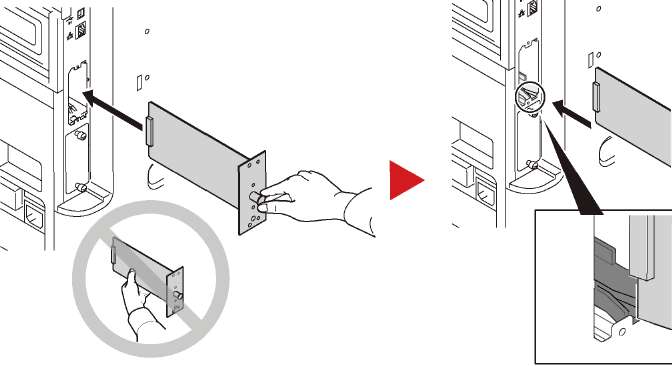

2 Ровно вставьте диск в гнездо дополнительного интерфейса.

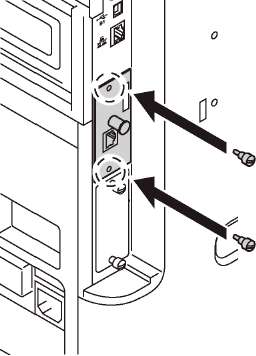

3 Закрепите его 2 (двумя) винтами.
(9) Карта памяти SD/SDHC
Карту памяти SD/SDHC можно использовать для сохранения шрифтов, макросов и наложений. Аппарат оборудован гнездами для карт памяти SDHC и SD объемом до 32 ГБ и 2 ГБ соответственно.
Содержимое карты памяти SD/SDHC, вставленной в аппарат, может считываться с панели управления или автоматически во время включения или перезапуска аппарата.
Для использования новой карты памяти SD/SDHC необходимо сначала отформатировать ее в аппарате.
Установите карту памяти SD/SDHC.
1 Вставьте карту памяти SD/SDHC в соответствующее гнездо.
2 Установите на место крышки, снятые в начале процедуры.
3 Вставьте вилку шнура питания в розетку и включите аппарат с помощью выключателя питания.
(10) 1В-50 "Набор сетевого интерфейса"
Набор сетевого интерфейса обеспечивает высокоскоростное подключение для интерфейса с пропускной способностью порядка Гбит/с. IB-50 обеспечивает поддержку AppleTalk, Netware и аналогичных традиционных протоколов.
Стандартные утилиты поддерживают только минимальные функции.
(11) 1В-51 "Набор беспроводного сетевого интерфейса"
Это плата сетевого интерфейса беспроводной локальной сети, поддерживающая такие спецификации для беспроводной сети, как IEEE802.11 п (макс. 300 Мбит/с) и 11 g/b. IB-51 обеспечивает поддержку AppleTalk, Netware и аналогичных традиционных протоколов.
Стандартные утилиты поддерживают только минимальные функции. Утилита установки IB-51 совместима с ОС Windows и Mac OS X.
(12) Data Security Kit(E) "Набор для защиты данных"
Data Security Kit выполняет перезапись всех ненужных данных в области хранения на жестком диске таким образом, что эти данные нельзя будет восстановить. Кроме того, комплект шифрует данные перед их сохранением на диске SSD. Это гарантирует высокую степень защиты, поскольку данные не могут быть расшифрованы при обычном выводе или во время работы.
(13) UG-33 "ThinPrint Option"
Данное приложение позволяет выводить данные на печать напрямую, без драйвера принтера.
(14) Scan extension kit(A) "Набор активации сканирования с OCR"
Это дополнительное оборудование позволяет использовать функцию OCR в приложениях аппарата. Для использования этой функции необходимо вставить диск SSD или карту памяти SD/SDHC.
Для использования этой функции необходимо установить приложение и словарь OCR.
На данном аппарате установлены нижеперечисленные приложения.
Data Security Kit
Card Authentication Kit*1
ThinPrint Option
Набор активации сканирования с OCR*1
*1 Их можно использовать в пробной версии в течение ограниченного времени.
• Ограничения, например количество использований приложения во время пробного периода, могут быть разными для разных приложений.
• Если изменить дату/время при использовании пробной версии приложения, дальнейшее использование приложения будет невозможно.
Начало использования приложения
Откройте экран.
Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Дополнительная функция
Если появляется экран аутентификации пользователя, следует ввести имя пользователя и пароль для входа в систему, а затем нажать [Вход]. Для этого вам нужно осуществить вход с правами администратора.
Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.
• Имя пользователя при входе
ECOSYS M4125idn:2500, ECOSYS M4132idn:3200
• Пароль при входе
Выберите нужное приложение > [Активировать].
[Официальный] > [Далее >] > Введите лицензионный ключ. > [ОК]
Для некоторых приложений ввод лицензионного ключа не требуется. Если экран для ввода лицензионного ключа не появляется, перейдите к шагу 4.
Для использования приложения в пробной версии нажмите [Пробный], не вводя лицензионный ключ. Выберите [Да] на экране подтверждения.
• Если вы запустили опцию Data Security Kit или ThinPrint и ввели лицензионный ключ, необходимо выключить, а затем снова включить питание.
• На главном экране отобразятся ярлыки активированного приложения.
Выберите [ — ] для приложения, информацию о котором вы хотите просмотреть. Нажмите [+].
Можно просмотреть подробную информацию по выбранному приложению.
Чтобы продлить пробный период, выберите [Печать после изменения настроек] > [Да]
