Для обеспечения оптимального качества печати следует регулярно проводить очистку аппарата.
В целях безопасности перед очисткой аппарата всегда вынимайте вилку шнура питания из розетки.
Протрите внутреннюю сторону автоподатчика оригиналов и стекло оригинала мягкой тканью, смоченной спиртом или слабым моющим средством.
Не применяйте разбавители или другие органические растворители.
При использовании автоподатчика оригиналов выполняйте очистку щелевого стекла и направляющей считывания с помощью мягкой ткани для очистки.
Наличие загрязнений на щелевом стекле или направляющей считывания может привести к появлению черных полос на готовом документе.
Для поддержки оптимального качества печати следует чистить внутренние части аппарата при каждой замене контейнера с тонером, а также при появлении вертикальных полос.
Откройте переднюю крышку.
Приподнимите узел проявки вместе с контейнером с тонером и извлеките из аппарата.
Не прикасайтесь к узлу проявки, а также не подвергайте его ударным воздействиям. Это может привести к снижению качества печати.
Положите узел проявки вместе с контейнером с тонером горизонтально на чистую ровную поверхность.
Не кладите узел проявки вместе с контейнером с тонером на край поверхности.
Достаньте барабанный блок из аппарата.
Не прикасайтесь к барабану, а также не подвергайте его ударным воздействиям. Избегайте попадания прямых солнечных лучей или интенсивного освещения на барабан: это может привести к снижению качества печати.
Положите барабан горизонтально на чистую ровную поверхность.
Не кладите барабанный блок на край поверхности.
Чистой тканью без ворса очистите металлический валик регистрации от пыли и грязи.
Чтобы очистить кабель наполнителя, переместите устройство для очистки основного наполнителя на барабанном блоке вперед-назад 2—3 раза.
Перед первым использованием устройства очистки наполнителя снимите ленту, удерживающую ручку устройства очистки наполнителя.
После очистки обязательно верните устройство очистки основного наполнителя в изначальное положение (CLEANER HOME POSITION).
По завершении очистки верните барабанный блок в изначальное положение.
Верните узел проявки вместе с контейнером с тонером в его изначальное положение так, чтобы направляющие с обоих концов совпали с пазами в аппарате.
Закройте переднюю крышку.
Разблокируйте контейнер.
Извлеките контейнер.
Поместите использованные контейнеры в пластиковый мусорный пакет.
Извлеките новый контейнер из коробки.
Ни в коем случае не касайтесь контейнера в указанных ниже местах.
Встряхните контейнер.
Установите контейнер с тонером.
Если передняя крышка не закрывается, проверьте правильность установки нового контейнера с тонером.
Верните израсходованный контейнер с тонером дилеру или представителю по обслуживанию. Переработка или утилизация использованных контейнеров с тонером производится в соответствии с установленными нормами.
Когда в кассете заканчивается бумага, отображаются следующие сообщения.
Если параметр [Сооб. настр.печ.] установлен на значение [Вкл.], при настройке на новую бумагу отображается экран подтверждения настройки бумаги. При замене бумаги выберите [Изменить] и затем измените настройки бумаги.
Ниже в таблице приводятся общие инструкции по устранению неисправностей.
При возникновении какой-либо неполадки аппарата прочитайте контрольные вопросы и выполните процедуры, которые приводятся на указанных страницах. Если устранить неисправность не удается, обратитесь к представителю сервисной службы.
Если возникают следующие проблемы в работе аппарата, примените соответствующие процедуры.
На экране не происходит никаких изменений при включении аппарата с помощью выключателя питания.
Контрольные вопросы
Проверьте шнур питания.
Меры по устранению
Надежно и плотно подключите оба конца шнура питания.
При нажатии клавиши [Старт] копирование не начинается.
Отображается ли на экране какое-либо сообщение?
Определите, как следует отреагировать на сообщение, и выполните соответствующие действия.
Не включен ли на аппарате режим ожидания?
Нажмите клавишу [Энергосбережение]
Правильно ли загружены оригиналы?
На стекле оригинал необходимо размещать по меткам размера, лицевой стороной вниз.
При использовании автоподатчика оригиналов загружайте оригиналы стороной для копирования вверх.
Проверьте настройки прикладного программного обеспечения.
Частое замятие бумаги.
Правильно ли загружена бумага?
Загрузите бумагу надлежащим образом.
Разверните загружаемую бумагу на 180 градусов.
Относится ли используемая бумага к поддерживаемым типам? В хорошем ли она состоянии?
Извлеките бумагу, переверните и снова загрузите ее в аппарат.
Деформирована ли бумага?
Замените бумагу на новую.
Нет ли в аппарате обрывков бумаги или застрявших листов?
Выньте застрявшую бумагу.
Подключен ли сетевой кабель?
Правильно ли заданы сетевые настройки для оборудования?
Правильно ли заданы настройки общего доступа к папке?
Установлено ли [Вкл.] для протокола SMB?
Правильно ли задано [Имя хоста]?
Правильно ли задан [Путь]?
Правильно ли задано [Имя пользователя при входе]?
Используется ли одинаковое имя домена для [Имя хоста] и [Имя пользователя при входе]?
Правильно ли введен [Пароль при входе]?
Правильно ли выполнена настройка брандмауэра Windows?
Различаются ли настройки времени для оборудования, доменного сервера и компьютера адресата для передачи данных?
На экране отображается "Ошибка передачи"?
Надежно подсоедините подходящий сетевой кабель.
Правильно задайте настройки TCP/IP.
Проверьте настройки общего доступа и прав доступа в свойствах папки.
Установите [Вкл.] для протокола SMB.
Проверьте имя компьютера, на который передаются данные.
Проверьте общее имя для общей папки.
Проверьте правильность имени домена и имени пользователя.
Удалите имя домена и обратную косую черту ("\") из [Имя польз. д/вх].
Проверьте правильность пароля при входе.
Правильно настройте исключения брандмауэра Windows.
Синхронизируйте настройки времени на оборудовании, доменном сервере и компьютере адресата для передачи данных.
Не установлен ли предельный размер исходящих писем на SMTP-сервере машины?
Проверьте предельное значение параметра "Предел размера сообщения эл. почты" меню [Электронная почта], установленное в Command Center RX, и измените при необходимости.
Из аппарата в районе слота выхода бумаги выходит пар.
Проверьте, не слишком ли низкая температура в комнате и не используется ли влажная бумага.
В зависимости от окружающей среды при печати и состояния бумаги тепло, образовавшееся в процессе печати, может привести к испарению влаги, содержащейся в бумаге, выходящий из устройства пар может быть похож на дым. В данном случае нет проблемы, и вы можете продолжать печатать. Если пар доставляет вам неудобство, увеличьте температуру комнаты или замените бумагу на более новую и сухую.
Можно также ввести полное имя компьютера в качестве имени хоста (например, pc001.abcdnet.com). Можно также вводить имена пользователей для входа в систему в следующих форматах:
имя домена/имя пользователя (например, abcdnet/james.smith);
имя пользователя@имя домена (например, james.smith@abcdnet).
Если возникает следующая проблема с распечатанным изображением, выполните соответствующие процедуры.
Проблема
Слишком светлые
напечатанные
изображения.
Бумага влажная?
Изменили ли вы настройку плотности?
Равномерно ли распределен тонер в контейнере?
Включен ли режим EcoPrint?
Правильно ли установлены узел проявки и барабанный блок?
Выберите соответствующий уровень плотности.
Встряхните контейнер с тонером из стороны в сторону несколько раз.
Отключите режим [EcoPrint].
Установите узел проявки и барабанный блок надлежащим образом.
Убедитесь, что настройка типа бумаги соответствует используемой бумаге.
Нажмите клавишу [Системное меню/ Счетчик] > [Настройка/обслуж] > [Настр. сервиса] > [Очистка барабана], а затем выберите [Да].
Нажмите клавишу [Системное меню/ Счетчик] > [Настройка/обслуж] > [Настр. сервиса] > [MC] и увеличьте значение регулировки. Увеличивайте значение регулировки на 1 уровень за раз относительно текущего значения. Если не будет улучшения после увеличения значения на 1 уровень, увеличьте на 1 уровень снова. Если не будет улучшения, уменьшите значение шагов на 1 уровень относительно изначальной настройки. Если не будет улучшения после уменьшения значения на 1 уровень, уменьшите еще на 1 ровеньна1у. Если все равно нет улучшения, восстановите исходное значение.
Не использовался ли в качестве оригинала фотоотпечаток?
Установите оригинал изображения [Фото].
При копировании
Задайте для параметра [Резкость] значение от [-1] до [-3].
Нажмите клавишу [Системное меню/ Счетчик] > [Копирование] > [Считыв. автоп.ор.], а затем установите [Приоритет кач-ва].
Выбрано ли подходящее качество изображения для оригинала?
Выберите подходящее качество изображения.
Задайте для параметра [Резкость] значение от [+1] до [+3].
Нет ли грязи на держателе оригинала или стекле оригинала?
Очистите держатель оригинала или стекло оригинала.
Нажмите клавишу [Системное меню/ Счетчик] > [Настройка/обслуж] > [Настр. сервиса] > [MC] и увеличьте значение регулировки. Увеличивайте значение регулировки на 1 уровень за раз относительно текущего значения. Если не будет улучшения после увеличения значения на 1 уровень, увеличьте на 1 уровень снова. Если все равно нет улучшения, восстановите исходное значение.
Аппарат используется в условиях высокой влажности или резких изменений влажности или температуры?
Используйте в условиях с надлежащей влажностью.
Правильно ли размещены оригиналы?
Перед загрузкой оригиналов в автоподатчик следует тщательно выровнять направляющие ширины.
Проверьте положение направляющих ширины бумаги.
На изображении появляются беспорядочные горизонтальные линии.
Нажмите клавишу [Системное меню/ Счетчик] > [Настройка/ Обслуживание] > [Настр. сервиса] > [MC], а затем увеличьте значение регулировки. Увеличивайте значение регулировки на 1 уровень за раз относительно текущего значения. Если не будет улучшения после увеличения значения на 1 уровень, увеличьте на 1 уровень снова. Если все равно нет улучшения, восстановите исходное значение.
На высоте 1000 м или выше на изображении появляются неправильные горизонтальные белые линии.
Нажмите клавишу [Системное меню/ Счетчик] > [Настройка/ Обслуживание] > [Настр. сервиса] > [Регулировка высота] и установите значение высоты на один уровень выше, чем текущее.
На высоте 1000 м или выше на изображении появляются точки.
Нет ли грязи на щелевом стекле?
Очистите щелевое стекло.
Нет ли загрязнений внутренних деталей аппарата?
Очистите внутренние детали аппарата.
Откройте и затем закройте переднюю крышку.
Нажмите клавишу [Системное меню/ Счетчик] > [Настройка/обслуж] > [Настр. сервиса] > [MC] и уменьшите значение регулировки. Уменьшайте значение регулировки на 1 уровень за раз относительно текущего значения. Если не будет улучшения после уменьшения значения на 1 уровень, уменьшите еще на 1 уровень. Если все равно нет улучшения, восстановите исходное значение.
Имеется светлый отпечаток предыдущего изображения.
В случае замятия бумаги на дисплее сообщений отображается сообщение "Замятие бумаги", и работа аппарата останавливается. Для удаления застрявшей бумаги следуйте приведенным ниже инструкциям.
1 Показывает место замятия бумаги.
2 Отображение экрана справки.
В случае застревания бумаги на дисплее сообщений будет показано место застревания, а также приведены указания по его устранению.
• Не используйте повторно бумагу, которая уже была замята.
• Если при устранении замятия бумага надорвана, обязательно удалите из аппарата все обрывки. Оставшиеся внутри аппарата фрагменты бумаги могут стать причиной последующего замятия.

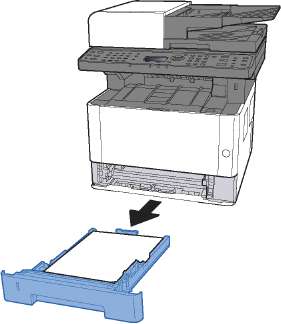

Вытяните кассету 1 наружу на себя до упора.
Извлеките застрявшую бумагу.
Задвиньте кассету 1 обратно.

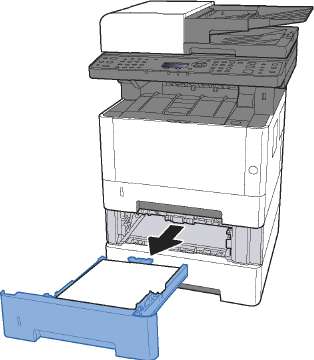

Вытяните кассету 2 наружу на себя до упора.
Задвиньте кассету 2 обратно.
Не используйте повторно бумагу, которая уже была замята.
Если при устранении замятия бумага надорвана, обязательно удалите из аппарата все обрывки. Оставшиеся внутри аппарата фрагменты бумаги могут стать причиной последующего замятия.

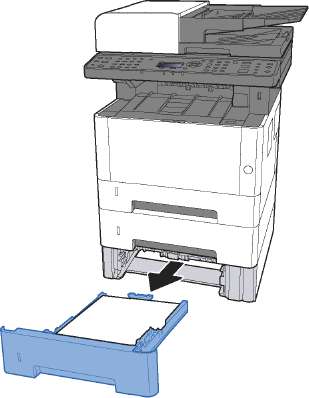

Вытяните кассету 3 наружу на себя до упора.
Задвиньте кассету 3 обратно.

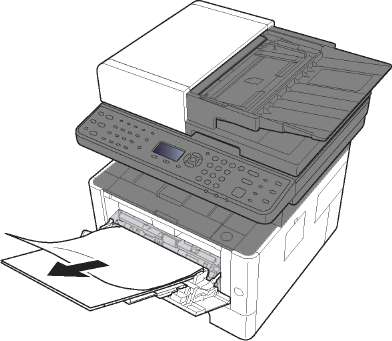

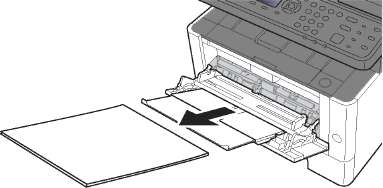

Извлеките всю бумагу.
Загрузите бумагу еще раз.
Термофиксатор, установленный внутри аппарата, очень горячий. Во избежание ожогов не дотрагивайтесь к нему.
Откройте крышку податчика (C).
Задвиньте крышку податчика обратно.
Верните барабанный блок в исходное положение.
Узел фиксации чрезвычайно сильно нагревается. При работе в этом отсеке будьте особенно осторожны ввиду опасности получения ожогов.
Откройте заднюю крышку.
О Откройте крышку термофиксатора (D).
Откройте крышку податчика.
Задвиньте заднюю крышку.
Извлеките оригиналы из лотка для оригиналов.
Откройте переднюю крышку и удалите застрявшую бумагу.
Извлеките оригиналы из автоподатчика оригиналов.
Задвиньте крышку.
