Носители и лотки HP LaserJet P3005

Общие рекомендации по носителям

Нежелательные типы бумаги

Устройство может печатать на различных типах бумаги. Использование бумаги, не соответствующей требованиям технических характеристик, может стать причиной низкого качества печати и вызвать замятие бумаги.

• Не используйте слишком грубую бумагу. Используйте бумагу с параметрами гладкости Sheffield от 100 до 250 ед.

• Не используйте бумагу с вырезами или перфорацией, а также бумагу, отличающуюся от стандартной перфорированной бумаги с 3 отверстиями.

• Не используйте неоднородные бланки.

• Не используйте бумагу, на которой уже выполнялась печать или которая проходила через фотокопировальное устройство.

• Не используйте бумагу с фоновым изображением при печати сплошной заливки.

• Не используйте бумагу с тисненым рисунком или фирменные бланки, отпечатанные трафаретным способом.

• Не используйте бумагу, имеющую ярко выраженную текстурную поверхность.

• Не используйте специальные порошки и другие материалы, предназначенные для предотвращения слипания отпечатанных бланков.

• Не используйте бумагу с цветным покрытием, нанесенным после изготовления бумаги.

Бумага, способная вызвать повреждение устройства

В редких случаях бумага может стать причиной выхода устройства из строя. Следует избегать использования следующих видов бумаги, поскольку они могут стать причиной повреждения устройства:

• Не используйте бумагу с прикрепленными скрепками.

• Не используйте прозрачную пленку, этикетки, фотобумагу и глянцевую бумагу, предназначенную для струйных принтеров или для других низкотемпературных принтеров. Используйте только те носители, которые предназначены для принтеров.

• Не используйте бумагу с тисненым рисунком или с покрытием, а также любые другие носители, не способные выдерживать температуру закрепления тонера данного устройства. Не используйте фирменные бланки или бумагу, отпечатанную с использованием красок или чернил, не выдерживающих температуру термофиксатора.

• Не используйте носители, которые под воздействием температуры термофиксатора выделяют опасные загрязнения, плавятся, изгибаются или теряют цвет.

Общие технические характеристики носителя

Носители

Полный набор технических характеристик бумаги для печати на всех устройствах.

Конверты

Конструкция конвертов имеет существенное значение. Линии сгиба на конвертах могут быть разными не только в пределах партий, поступающих от разных производителей, но даже в пределах коробки от одного производителя. Качество печати на конвертах существенным образом зависит от качества материала, из которого изготовлены конверты. При выборе конвертов необходимо принимать во внимание следующие требования.

• Плотность. Плотность бумаги, из которой изготовлены конверты, не должна превышать 105 г/м2 (28 фунтов), иначе бумага может замяться.

• Форма. Перед печатью конверты должны быть аккуратно сложены, причем допускается их загибание до 5 мм (0,2 д.). Кроме того, в конвертах должен отсутствовать воздух.

• Качество изготовления. Конверты не должны иметь складок, прорезей и других повреждений.

• Температура. Необходимо использовать конверты, которые выдерживают температуру и давление в устройстве.

• Формат. Можно использовать конверты только указанных ниже размеров.

• Минимум: 76 на 127 мм (3 на 5 д.)

• Максимум: 216 на 356 мм (8,5 на 14 д.)

Используйте только конверты, рекомендованные для печати на лазерных принтерах. Использование иных конвертов может стать причиной повреждения устройства. Для предотвращения серьезных замятий носителя при печати на конвертах всегда используйте лоток 1 и задний выходной приемник. Использовать конверт для печати можно только один раз.

Конверты со швами на обоих концах

Конверты с линиями склейки на обоих концах имеют вертикальные, а не диагональные швы. Весьма вероятно, что эти конверты будут сминаться. Убедитесь в том, что линия склейки доходит до угла конверта, как это показано ниже.

Допустимая конструкция конвертов

Недопустимая конструкция конвертов

Конверты с защитной полоской на клейкой поверхности или с клапанами

В конвертах с клейкой полосой, покрытой защитной пленкой, или с несколькими загибаемым склеиваемыми клапанами, должен использоваться клей, удовлетворяющий требованиям устройства по температуре и давлению. Дополнительные клапаны и полосы могут стать причинами образования загибов, складок, и даже выхода из строя термоэлемента.

Хранение конвертов

Правильное хранение конвертов способствует высокому качеству печати. Конверты должны храниться в горизонтальном положении. Воздух, остающийся в конвертах, приводит к образованию воздушных пузырьков, что может повлечь за собой замятие конвертов во время печати.

Этикетки

Используйте только этикетки, рекомендованные для печати на лазерных принтерах. Использование иных этикеток может стать причиной повреждения устройства. Для предотвращения серьезных замятий носителя при печати на этикетках всегда используйте лоток 1 и задний выходной приемник. Страницу с этикетками можно использовать для печати только один раз. Повторная печать на части страницы также не допускается.

Форма этикетки

При выборе этикетки учитывайте качество изготовления каждого из ее компонентов.

• Клейкая основа: Клейкая основа должна быть устойчивой к нагреву до температуры 200° C (392° F), возникающей при печати.

• Расположение. Пользуйтесь только этикетками, на подложках которых отсутствуют участки с открытой клейкой основой между ними. Этикетки могут отслаиваться от подложки, если на ней имеются открытые участки. Это приводит к трудноустранимым замятиям материала.

• Скручивание: Листы с наклейками, предназначенные для печати, не должны отклоняться от плоскости более чем на 5 мм (0,2 дюйма).

• Качество изготовления. Не используйте этикетки со сгибами, пузырьками и другими признаками отслоения.

Выберите конверты в драйвере принтера.

Прозрачные пленки

Прозрачные пленки, используемые в устройстве, должны выдерживать температуру 200° C (392° F) — максимальную температуру, возникающую в принтере в процессе печати.

Используйте только прозрачные пленки, рекомендованные для печати на лазерных принтерах. Использование иных прозрачных пленок может стать причиной повреждения устройства. Для предотвращения серьезных замятий носителя при печати на прозрачных пленках всегда используйте лоток 1 и задний выходной приемник. Использовать прозрачную пленку для печати можно только один раз. Повторная печать на части прозрачной пленки также не допускается.

Выберите прозрачные пленки в драйвере принтера.

Карточки и плотные носители

Устройство позволяет печатать из подающего лотка карточки различных типов, включая каталожные карточки и почтовые открытки. Некоторые типы карточек подаются в устройство лучше, чем другие. Это объясняется тем, что их структура больше подходит для механизма подачи материала лазерного принтера.

Для обеспечения оптимальной производительности не используйте бумагу плотностью свыше 199 г/м2. Слишком плотная бумага может вызвать неполадки в механизме подачи, неровную укладку в лотке, замятие бумаги в устройстве, слабое закрепление тонера, низкое качество печати или чрезмерный износ механических деталей.

Печать на более плотной бумаге возможна. Для этого лоток не должен быть загружен до максимальной отметки, а бумага должна быть повышенной гладкости типа Sheffield от 100 до 180 ед.

В программном приложении или в драйвере принтера в качестве типа носителя выберите Плотная (от 106 г/м2 до 163 г/м2; от 28- до 43-ф. высокосортной бумаги) или Карточки (от 135 г/ м2 до 216 г/м2; от 50- до 80-ф. высокосортной бумаги) или выполните печать из лотка, настроенного на использование плотной бумаги. Поскольку этот параметр влияет на все задания, после завершения печати следует восстановить исходные параметры устройства.

Конструкция карточек

• Гладкость: от 135 до 157 г/м2 карточки должны обладать гладкостью Sheffield от 100 до 180 ед. от 60 до 135 г/м2 карточки должны обладать гладкостью Sheffield от 100 до 250 ед.

• Форма. Стопка карточек должна лежать горизонтально. Выпуклость не должна превышать 5 мм.

• Состояние. Не допускается использовать для печати карточки с морщинами, надрывами или иными дефектами.

Печать на карточках

• Установите поля: не менее 2 мм от краев.

• Для карточек используйте лоток 1 (от 135 г/м2 до 216 г/м2; от 50 до 80 ф. обложка). Рекомендуем для печати новые оригинальные картриджи.

Используйте только карточки, рекомендованные для печати на лазерных принтерах. Использование иных карточек может стать причиной повреждения устройства. Для предотвращения серьезных замятий носителя при печати на карточках всегда используйте лоток 1 и задний выходной приемник.

Фирменные бланки и готовые печатные формы

Фирменный бланк является высококачественной бумагой, которая в большинстве случаев производится с водяными знаками, иногда с хлопковым волокном, имеет различный цвет и соответствует бумаге, которая используется для изготовления конвертов. Печатные бланки выполняются на бумаге различного типа, как на качественной, так и на переработанной.

Большинство производителей поставляет широкий ряд оптимизированной для печати на лазерном принтере бумаги. Они гарантируют, что их бумага отлично подходит для печати на лазерном принтере. Для некоторых типов бумаги с шероховатой поверхностью, например для чертежной бумаги, бумаги верже или холста, может потребоваться специальный режим термоэлемента, который предоставляется на некоторых моделях принтера и позволяет достигать приемлемой фиксации тонера.

При печати на лазерных принтерах могут возникать небольшие отклонения в качестве. Эти отклонения невидимы при печати на обычной бумаге. Однако их можно увидеть при печати на печатных бланках, так как линии и поля уже помещены на странице.

Чтобы избежать проблем при использовании печатных бланков, тисненых рисунков и фирменных бланков, соблюдайте следующие правила:

• Избегайте использования бланков, отпечатанных с применением низкотемпературных чернил (используемых в некоторых видах термографии).

• Используйте печатные и фирменные бланки, которые были напечатаны с использованием литографии и гравировки.

• Используйте бланки, отпечатанные с использованием термостойких красок, которые не будут плавиться, испаряться или выделять загрязнения при нагревании до 200°C в течение 0,1 секунды. Обычно этим требованиям удовлетворяют оксидированные и маслосодержащие краски.

• При предварительной печати бланков убедитесь, что влажность бумаги не изменилась и что не используются материалы, которые изменяют электрические и физические свойства бумаги. Бланки нужно хранить в изолированной от влаги среде, чтобы предотвратить ее увлажнение.

• Избегайте обработки печатных бланков, которые уже были использованы или на которых нанесено какое-либо покрытие.

• Не используйте бумагу с тисненым покрытием, а также рельефные бланки.

• Не используйте бумагу, которая имеет текстурную поверхность.

• Не используйте бумагу, на поверхности которой находится распыленное вещество и другие материалы, которые препятствуют слипанию печатных бланков между собой.

Для того, чтобы напечатать одностороннее сопроводительное письмо на фирменном бланке, а затем многостраничный документ, загрузите в лоток 1 фирменный бланк лицевой стороной вверх, а в лоток 2 загрузите обычную бумагу. Устройство автоматически начнет печать на бумаге из лотка 1.

Выбор носителя

Данное устройство поддерживает различные типы носителей, например: нарезанные листы бумаги, включая 100% вторично переработанную бумагу, содержащую волокна, конверты, этикетки, прозрачную пленку и бумагу нестандартного формата. Такие свойства, как плотность, состав, содержание волокон и влажности являются важными факторами, существенно влияющими на производительность устройства и качество печати. При использовании бумаги, не соответствующей требованиям, изложенным в настоящем руководстве, могут возникнуть следующие неполадки:

• к ухудшению качества печати

• к частому замятию бумаги

• Преждевременный износ устройства, требующий ремонта

В запечатанных пачках бумага может сохранять свои свойства в течение нескольких месяцев. Открытые пакеты с бумагой могут получить повреждение от воздействия окружающей среды, особенно если они не упакованы во влагонепроницаемый материал.

Для того, чтобы производительность устройства была оптимальной, необходимо поддерживать среду для хранения бумаги в надлежащем состоянии. Требуемые условия следующие: темпера воздуха от 20° до 24°C (от 68° до 75°F) с относительной влажностью от 45% до 55%. При оценке среды для хранения бумаги могут оказаться полезными следующие рекомендации:

• Бумага должна храниться при комнатной или близкой к комнатной температуре.

• Воздух должен быть не слишком сухим и не слишком влажным (с учетом гигроскопичности бумаги).

• Хранить открытый пакет с бумагой лучше всего плотно завернутым во влагонепроницаемую упаковку. Если окружающая среда для хранения бумаги подвергается резким колебаниям, то из упаковки следует извлекать такое количество бумаги, которое будет израсходовано в течение рабочего дня. Это позволит избежать нежелательных колебаний влажности бумаги.

• Правильное хранение конвертов способствует высокому качеству печати. Конверты должны храниться в горизонтальном положении. Воздух, остающийся в конвертах, приводит к образованию воздушных пузырьков, что может повлечь за собой замятие конвертов во время печати.

Загрузка носителя

Конверты, этикетки, прозрачную пленку и другие специальные носители можно загружать только в лоток 1. В лоток 2 и дополнительный лоток 3 можно загружать только бумагу.

Загрузка лотка 1 (многоцелевой лоток)

Лоток 1 вмещает до 100 листов бумаги, 75 прозрачных пленок, 50 листов с этикетками или 10 конвертов. Подробнее о загрузке в лоток специальных носителей см. Загрузка специального носителя.

1. Откройте лоток 1, опустив переднюю крышку.

2. Выдвиньте пластмассовое расширение лотка. Если загружаемый носитель для печати длиннее 229 мм (9 дюймов), следует также открыть дополнительное расширение лотка.

3. Раздвиньте ограничители ширины носителя чуть шире, чем ширина носителя.

4. Поместите носитель в лоток (короткой стороной вперед, лицевой стороной вверх). Носитель должен быть установлен по центру лотка с помощью направляющих планок. Высота стопки носителя не должна выходить за ограничители, расположенные на направляющих планках.

5. Сдвиньте направляющие планки по направлению внутрь с обеих сторон до касания стопки носителя, но без зажима. Убедитесь в том, что носитель уложен под выступами на ограничителях ширины.

Добавление носителя в лоток 1 в процессе печати не допускается. Это может стать причиной замятия носителя. Не закрывайте переднюю дверцу во время выполнения печати.

Настройка лотка 1

Устройство может быть настроено так, чтобы печать производилась из лотка 1, если он загружен, или только из лотка 1, если требуется печатать только на определенный носитель.

Обычно устройство сначала загружает носитель из лотка 1, если он не пуст или не закрыт. Если наличие носителя в лотке 1 не поддерживается постоянно или лоток 1 используется только для подачи носителя вручную, то в качестве настроек по умолчанию в меню "Управление бумагой" следует установить ЛОТОК 1 ТИП=ЛЮБОЙ и ЛОТОК 1 ФОРМАТ=ЛЮБОЙ.

Устройство обрабатывает лоток 1 так же как другие лотки. Вместо того, чтобы сначала проверять наличие носителя в лотке 1, устройство загружает носитель из лотка, настройки которого по типу и формату соответствуют настройкам, установленным в программном обеспечении.

В драйвере принтера можно выбрать носитель из любого лотка (включая лоток 1) по типу, формату или источнику. Информацию о печати на бумагу, соответствующую по формату и типу, см. Тип и формат.

ЛОТОК 1 ТИП=ЛЮБОЙ ЛОТОК 1 ФОРМАТ=ЛЮБОЙ

ЛОТОК 1 ТИП= или ЛОТОК 1 ФОРМАТ= тип, отличный от ЛЮБОЙ

Можно также установить, должно ли устройство отображать запрос на использование носителя из лотка 1 в случаях, когда в других лотках отсутствует носитель, соответствующий запрашиваемому по типу и формату. Можно также установить, чтобы устройство всегда выдавало запрос на использование носителя из лотка 1, либо выдавало запрос на использование носителей из других лотков только в случаях, когда лоток 1 пуст. Установите параметр ИСПОЛЬЗОВАТЬ ЗАПРОШЕННЫЙ ЛОТОК в подменю Установка системы меню Настройка устройства.

Загрузка лотка 2 и дополнительного лотка 3

В лотки 2 и 3 можно загружать только бумагу.

1. Извлеките лоток из устройства и удалите всю бумагу.

2. Нажмите на планку на заднем ограничителе бумаги по длине и установите ее так, чтобы стрелка соответствовала формату загружаемой бумаги. Направляющая должна защелкнуться на своем месте.

3. Настройте боковые ограничители ширины носителя так, чтобы стрелка соответствовала формату загружаемой бумаги.

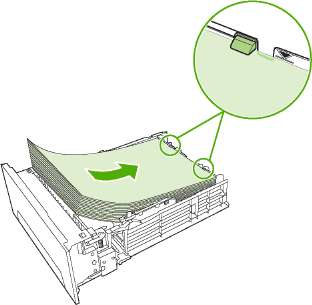

4. Поместите бумагу в лоток и проверьте, чтобы она лежала ровно, плотно прилегая по всем четырем углам лотка. Не загружайте бумагу выше планок высоты на ограничителе бумаги по длине, расположенном в задней части лотка.

5. Надавите на бумагу, чтобы зафиксировать на месте прижимную металлическую пластину для бумаги.

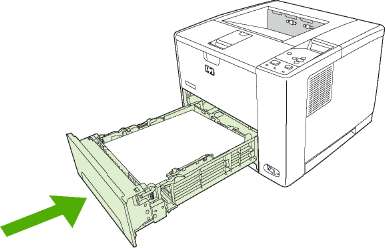

6. Задвиньте лоток в устройство.

Выбор выходных приемников

Устройство оснащено двумя выходными приемниками, куда поступают напечатанные задания печати.

• Верхний приемник (лицевой стороной вниз). Этот приемник, расположенный на верхней стороне устройства, используется по умолчанию. Задания печати поступают из устройства в этот приемник лицевой стороной вниз.

• Задний выходной приемник (лицевой стороной вверх). Задания печати поступают из устройства в этот приемник, расположенный на задней стороне устройства, лицевой стороной вверх.

При выводе в задний приемник использование двусторонней печати невозможно.

Печать с выводом документа в верхний выходной приемник

1. Убедитесь в том, что задний выходной приемник закрыт. Если задний выходной приемник открыт, принтер выводит документы в этот приемник.

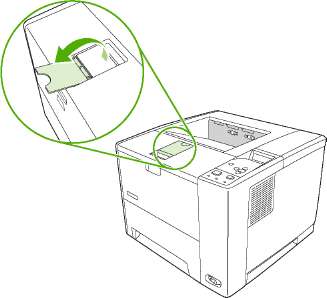

2. При печати на длинных носителях откройте подставку верхнего выходного приемника.

3. Отправьте задание печати с компьютера на устройство.

Печать с выводом документа в задний выходной приемник

Если одновременно используются лоток 1 и задний выходной приемник, обеспечивается прямой проход бумаги при выполнении задания печати. Прямой проход бумаги позволяет избежать загибов.

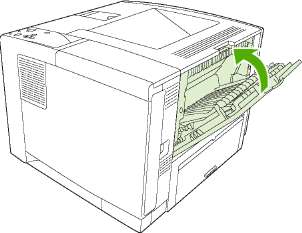

1. Откройте задний выходной приемник.

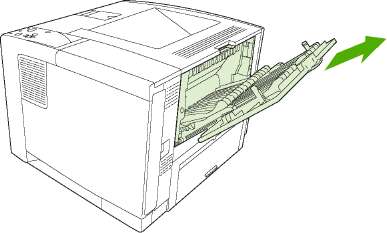

2. При печати на длинных носителях выдвиньте расширитель приемника.

3. Отправьте задание печати с компьютера на устройство.
