    Основные операции на Kyocera FS-6525MFP

    Перед загрузкой бумаги

    Вскрыв новую пачку, пролистайте бумагу, чтобы отделить листы друг от друга перед загрузкой.

    1 Изогните всю стопку бумаги, чтобы листы в пачке разошлись в середине.

    2 Взявшись за края стопки, сдвигайте всю стопку к середине, чтобы исключить слипание листов в стопке.

    3 С целью разделения листов воздушной струей во избежание их слипания попеременно поднимайте левую и правую руку.

    4 И, наконец, выровняйте края стопки на ровном, плоском столе.

    Если бумага скручена или согнута, перед загрузкой ее следует распрямить. Скрученная или сложенная бумага может быть замята.

    Если вы собираетесь копировать на использованную (для копирования) бумагу, убедитесь, что листы не скреплены скобами или скрепками. Это может привести к повреждению аппарата или стать причиной низкого качества изображения.

    Если распечатки скручены или прошиты не ровно, попробуйте перевернуть стопку бумаги, загруженную в кассету.

    При использовании специальной бумаги, например бланков, перфорированной бумаги или бумаги с предварительно нанесенной печатью (с логотипом или названием организации) обратитесь к Руководству по эксплуатации (на английском языке).

    Следите за тем, чтобы вскрытая пачка бумаги не подвергалась воздействию высоких температур и влажности — это может привести к неполадкам. После загрузки бумаги в универсальный лоток или кассеты герметично закрывайте оставшуюся в пачке бумагу в фирменной упаковке.

    Если аппарат не будет использоваться в течение длительного времени, для защиты бумаги от воздействия влаги извлеките ее из кассет и герметично закройте в фирменной упаковке.

    Загрузка бумаги в кассеты

    Каждая стандартная кассета может содержать обычную, переработанную из отходов или цветную бумагу. Стандартная кассета содержит до 500 листов обычной бумаги (80 г/м2).

    Поддерживаются следующие форматы бумаги: Ledger, Letter-R, Letter, Legal, Statement-R, Oficio II, A3, B4, A4, A4-R, A5-R, B5, B5-R, Folio, 216 x 340 мм, 8К, 16K-R и 16К.

    Не следует использовать бумагу для струйных принтеров или бумагу, имеющую специальное покрытие. (Такая бумага может вызвать замятие или другие неисправности.)

    При использовании типов носителей, отличных от обыкновенной бумаги (таких как переработанная или цветная бумага), всегда задавайте установку типа носителя. Кассеты могут содержать бумагу с плотностью до 163 г/м2. При использовании бумаги с плотностью от 106 до 163 г/м2 установите тип носителя Плотная.

    Не загружайте в кассеты плотную бумагу с плотностью, большей 163 г/м2. Используйте универсальный лоток для бумаги с плотностью, большей 163 г/м2.

    Если аппарат не будет использоваться в течение длительного времени, для защиты бумаги от воздействия влаги извлеките ее из кассет и герметично закройте в фирменной упаковке.

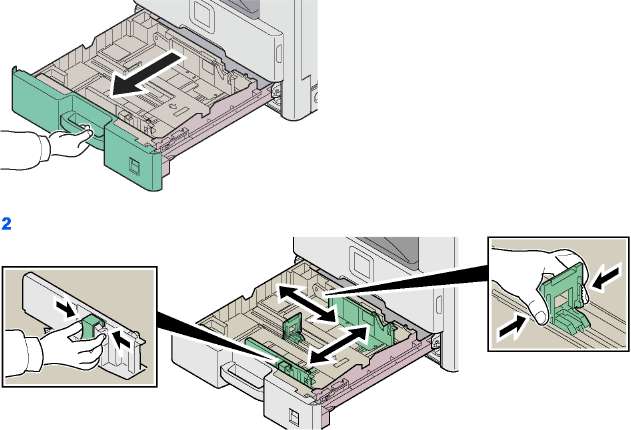

    Отрегулируйте размер кассеты. 1

    Отрегулируйте размер кассеты в соответствии с форматом загружаемой бумаги. Форматы бумаги нанесены на кассете.

    Если используется бумага формата 11 x 17" (ledger), опустите направляющую длины бумаги.

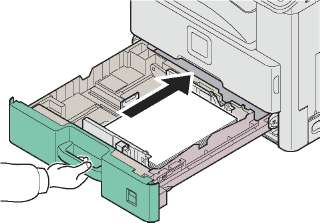

    Загрузите бумагу.

    Загрузите бумагу стороной для печати вверх.

    Перед загрузкой бумаги проверьте, чтобы она не была скручена или согнута. Скрученная или сложенная бумага может вызвать замятие.

    Убедитесь, что загружаемая бумага не выходит за пределы указателя уровня.

    Загружайте бумагу стороной, соответствующей запечатанной стороне упаковки, вверх.

    Направляющие длины и ширины бумаги должны быть отрегулированы в соответствии с ее размером. Загрузка бумаги без регулировки направляющих может привести к перекосу листов при подаче, а также к замятию бумаги.

    Убедитесь в том, что направляющие длины и ширины бумаги плотно прижаты к краям стопки бумаги. Если имеется зазор, сдвиньте направляющие по размеру бумаги.

    Загрузка бумаги в универсальный лоток

    Универсальный лоток может вмещать до 100 листов обычной бумаги формата А4 или меньшего (80 г/м2) или до 25 листов обычной бумаги (80 г/м2) формата, большего чем А4.

    Универсальный лоток может вмещать бумагу размером от A3 до А6 и Hagaki, а также от Ledger до Statement-R, 8К, 16K-R и 16К. Обязательно используйте универсальный лоток при печати на любой специальной бумаге.

    При использовании типов носителей, отличных от обыкновенной бумаги (таких как переработанная или цветная бумага), всегда задавайте установку типа носителя. При использовании бумаги плотностью 106 г/м2 или больше задайте в настройках тип носителя Плотная.

    Универсальный лоток имеет следующую емкость.

    • Обычная (80 г/м2), переработанная или цветная бумага формата А4 или меньшего: 100 листов

    • Обычная (80 г/м2), переработанная или цветная бумага формата В4 или большего: 25 листов

    • Hagaki: 20 листов

    • Конверт DL, Конверт С5, Конверт #10 (Коммерческий #10), Monarch, Youkei 4, Youkei 2: 5 листов

    • Плотная бумага (от 106 до 256 г/м2): 10 листов (при использовании плотной бумаги плотностью 164 г/м2 или больше можно загружать только листы формата A4/Letter или меньшего)

    При использовании специальной бумаги, например плотной, выбирайте тип носителя согласно указаниям в документе Руководство по эксплуатации (на английском языке).

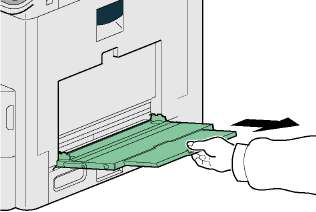

    Отрегулируйте размер универсального лотка. 1

    При загрузке бумаги форматов от A3 до B4 и от Ledger до Legal удлините опорную часть универсального лотка.

    Загрузите бумагу.

    Вставьте бумагу вдоль направляющих ширины бумаги в лоток до упора.

    Загрузите бумагу стороной для печати вниз.

    Скрученная бумага должна быть перед использованием расправлена. Распрямите верхний край, если он загнут.

    При загрузке бумаги в универсальный лоток убедитесь, что в лотке не осталась бумага от предыдущего задания. Если в универсальном лотке осталось небольшое количество бумаги, а вам необходимо добавить больше, вначале извлеките из лотка оставшуюся бумагу, а затем добавьте ее к новой, перед тем как поместить назад в лоток.

    Загрузка конвертов или карточек в универсальный лоток

    Почтовая карточка с оплаченным ответом (Oufuku Hagaki)

    Карточная бумага (Hagaki)

    Закройте клапан.

    Конверты портретной ориентации

    Конверты альбомной

    ориентации

    Откройте клапан. Загрузите конверт стороной для печати вниз.

    Используйте развернутую карточку с оплаченным ответом (Oufukuhagaki).

    Загрузка конверта (ориентация и сторона загрузки) отличается для разных типов конвертов. При неправильной загрузке конверта печать может быть выполнена в неверном направлении или на стороне, не предназначенной для печати.

    Размещение оригиналов на стекле оригинала

    На стекло оригинала можно класть не только обычные листовые оригиналы, но и книги или журналы.

    Перед открытием автоподатчика оригиналов убедитесь в отсутствии документов в лотке оригиналов и в выходном лотке оригиналов. Оригиналы, оставленные в указанных местах, могут выпасть при открытии автоподатчика оригиналов.

    По краям и в середине копии раскрытого оригинала могут появиться затемненные области.

    Выровняйте оригинал по левому дальнему углу линеек с метками размера оригинала.

    Положите оригинал сканируемой стороной вниз.

    Откройте автоподатчик оригиналов и разместите оригинал.

    Во избежание травм не оставляйте автоподатчик оригиналов открытым.

    При закрытии автоподатчика оригиналов не прилагайте излишних усилий. Из-за чрезмерного нажатия стекло оригинала может треснуть.

    При размещении на аппарате книг или журналов автоподатчик оригиналов должен быть в открытом состоянии.

    Загрузка оригиналов в автоподатчик оригиналов

    Автоподатчик оригиналов автоматически сканирует каждый лист многостраничного оригинала. Сканируются обе стороны двусторонних оригиналов.

    Оригиналы, поддерживаемые автоподатчиком оригиналов

    Плотность

    от 45 до 160 г/м2 (двусторонняя печать: от 50 до 120 г/м2)

    Формат

    От минимального формата A5-R до максимального A3 От минимального формата Statement-R до максимального Ledger

    Емкость

    Обычная бумага (80 г/м2), цветная бумага, переработанная бумага, высококачественная бумага: 50 листов (оригиналы разных форматов: 30 листов)

    Плотная бумага (157 г/м2): 25 листов Плотная бумага (120 г/м2): 33 листа Бумага для художественной печати: 1 лист

    Оригиналы, не поддерживаемые автоподатчиком документов

    • Мягкие оригиналы, такие как виниловые листы

    • Прозрачные пленки, например проекторная пленка

    • Копировальная бумага

    • Оригиналы с очень скользкими поверхностями

    • Оригиналы со следами клея или с клейкой лентой

    • Мокрые оригиналы

    • Оригиналы с еще не высохшей корректирующей жидкостью

    • Оригиналы неправильной формы (не прямоугольной)

    • Оригиналы с вырезанными фрагментами

    • Мятая бумага

    • Оригиналы со складками (разравнивайте складки перед загрузкой; несоблюдение этого правила может привести к замятию оригиналов).

    • Края оригиналов со скобами скоросшивателя или скрепками. (Перед загрузкой удалите все скрепки или скобы скоросшивателя, разровняйте сгибы, складки или загнутые уголки. Несоблюдение этого правила может привести к замятию оригиналов.)

    Загрузка оригиналов

    Не прикладывайте усилий к верхней крышке автоподатчика оригиналов, например, не следует на ней выравнивать оригиналы. Это может привести к ошибке автоподатчика оригиналов.

    Перед загрузкой оригиналов убедитесь в отсутствии документов в выходном лотке оригиналов. В противном случае может произойти замятие новых оригиналов.

    Отрегулируйте размер лотка для оригиналов.

    Загрузите оригиналы.

    Вставьте передний край оригинала до конца в автоподатчик оригиналов, стороной для копирования вверх. Двусторонний оригинал вставьте лицевой стороной вверх.

    Убедитесь, что высота стопки загруженных оригиналов не превышает уровень индикатора. Превышение максимального уровня может привести к замятию оригиналов (см. рисунок).

    Убедитесь в том, что направляющие ширины придвинуты вплотную к краям оригиналов. Если имеется зазор, повторно отрегулируйте направляющие ширины оригиналов. Наличие зазора может стать причиной замятия оригиналов.

    Оригиналы с перфорированными отверстиями или линиями следует загружать таким образом, чтобы сканирование перфорированных участков выполнялось в последнюю (а не в первую) очередь.

    Индикатор загрузки оригиналов

    Индикатор загрузки оригиналов светится в зависимости от того, как размещены оригиналы.

    Зеленый (левый индикатор) светится: оригинал размещен правильно.

    Проверка серийного номера оборудования

    Серийный номер оборудования нанесен в месте, показанном на рисунке.

    Серийный номер оборудования необходим при обращении к представителю сервисной службы. Следует проверить серийный номер перед тем, как обращаться к представителю сервисной службы.

    Проверка показаний счетчика

    Проверьте количество отпечатанных или отсканированных страниц.

    Откройте экран.

    Прокручивайте вверх и вниз с помощью стрелок

    Проверьте показания счетчика.

    Выберите вид работы для проверки.

    [Распечат. страниц]

    Прокручивайте вверх и вниз с помощью стрелок.

    Прокручивайте дисплей для проверки количества страниц. Нажмите [Подсчет по формату бумаги], а затем [Черно-белый], чтобы проверить количество страниц по формату бумаги.

    [Отсканированные страницы]

    Вход в систему/выход из системы

    Если для настройки функции требуются полномочия администратора или включено управление регистрацией пользователей, необходимо ввести имя пользователя и пароль при входе.

    Нормальный вход в систему

    Введите имя пользователя для входа.

    Если во время работы отображается такой вид экрана, нажмите [Клавиатура] для ввода имени пользователя для входа. Можно также ввести имя с цифровой клавиатуры.

    Введите пароль при входе.

    Нажмите [Пароль], чтобы ввести пароль для входа.

    Войдите в систему

    Если в качестве способа аутентификации пользователя выбрана Сетевая аутентификация, назначение аутентификации может быть выбрано локальным или сетевым.

    Простой вход в систему

    Если во время работы отображается такой вид экрана, выберите пользователя и войдите в систему.

    Если необходимо ввести пароль пользователя, появится экран ввода.

    Для окончания сеанса работы на аппарате нажмите клавишу "Выход" — отобразится экран ввода регистрационного имени/пароля.

    Выход

    Автоматический выход пользователей из системы происходит в следующих обстоятельствах:

    • при переводе аппарата в режим ожидания нажатием клавиши Питание;

    • при включенной функции автоматического режима ожидания;

    • при включенной функции автоматического сброса панели;

    • при включенном автоматическом режиме энергосбережения;

    • при переводе аппарата в режим энергосбережения нажатием клавиши Энергосбережение.

    Часто используемые функции можно зарегистрировать как избранные, что упростит их вызов.

    На данном аппарате предварительно зарегистрированы нижеперечисленные функции. Их можно удалять; также можно регистрировать новые функции. Здесь также отображаются функции, создаваемые с помощью внешнего программного обеспечения (например, File Management Utility).

    • ID Card Copy

    • Paper Saving Copy

    • Scan to PC (Address Entry)

    • Scan to PC (Address Book)

    • Scan to E-mail (Address Entry)

    • Scan to E-mail (Address Book)

    Регистрация избранного

    При регистрации функции как избранной можно выбрать один из двух способов ее вызова:

    • Режим Мастер (форма интерактивного выбора): Обращение к зарегистрированным установкам и их настройка происходит по порядку, по мере просмотра и изменения каждой из них.

    • Режим Программа: Вызов параметров происходит сразу после нажатия клавиши, которой они присвоены. Процесс передачи описан ниже с помощью примера.

    Возможна регистрация до 20 параметров в качестве избранного.

    Настройте функцию.

    Если выбран режим программы, задайте регистрацию функций копирования, передачи, факса (дополнительно) и адресатов.

    Если выбран режим мастера, перейдите к шагу 2.

    Откройте экран.

    Избранное/ Приложение

    На экране "Приложение" нажмите [Избранн.], чтобы вернуться к экрану "Избранное".

    Выберите тип задания.

    При выборе режима мастера

    Прокручивайте вверх и вниз с помощью стрелок или Выберите функцию. Пункты, отмеченные флажком, будут показаны в составе мастера.

    Если типом задания является Копирование, экран "Способ вызова адресата" не отображается.

    Введите имя.

    Проверьте настройки.

    Проверьте настройки и внесите необходимые изменения или добавьте данные.

    Позволяет выполнить настройку параметров полномочий для избранного, которые будут определять права доступа к этим функциям других пользователей.

    [Адресат]

    Если типом задания является [Передать] или [ФАКС], выберите "Способ вызова адресата".

    [Функции]

    Если выбран режим мастера, следует проверить функцию и внести необходимые изменения.

    [Тип функции]

    Зарегистрируйте избранное.

    Редактирование и удаление избранного

    В данном разделе описывается редактирование имен зарегистрированных избранных функций и полномочий по отношению к ним, а также удаление избранного.

    Откройте экран.

    Отредактируйте или удалите избранное.

    Для редактирования избранного

    1 Выберите избранную функцию для редактирования.

    2 Отредактируйте избранную функцию. [Имя]

    [Номер]

    [Полномочия]

    Позволяет выполнить настройку параметров полномочий для избранного, которые будут определять права доступа к этим функциям других пользователей.

    3 Зарегистрируйте избранное.

    Удаление

    Выберите избранную функцию для удаления.

    Использование избранного

    Обращение к параметрам из избранного.

    Откройте экран.

    Избранное/ Приложение

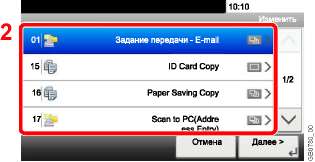

    Выберите избранную функцию.

    В режиме мастера

    1 Зарегистрированные экраны отображаются по порядку. Выполните нужные настройки.

    2 Подтвердите параметры и начните выполнение задания.

    Прокручивайте вверх и вниз с помощью стрелок.

    Для редактирования параметров нажмите [< Назад] и внесите необходимые изменения.

    Выберите избранное для вызова зарегистрированных параметров.

    Нажмите клавишу Старт, чтобы начать выполнение задания.

    Набор функций аппарата можно расширить, установив программные приложения.

    Можно установить приложения, которые помогут оптимизировать повседневную работу, например, расширить возможности сканирования.

    За дополнительной информацией обратитесь к торговому представителю или дилеру.

    Выберите приложение.

    Часто используемые экраны функций можно зарегистрировать как ярлыки, что упростит их вызов.

    Регистрация ярлыков

    Позволяет регистрировать до 2 ярлыков для функций копирования, передачи и функций, заданных для ящика документов.

    Предусмотрены ярлыки следующих типов:

    Личный ярлык

    Личные ярлыки может использовать только пользователь, вошедший в систему. Их можно задать только с помощью управления регистрацией пользователей.

    Общий ярлык

    Общие ярлыки могут использовать все пользователи аппарата. С помощью управления регистрацией пользователей общие ярлыки могут задавать только пользователи, вошедшие в систему как администраторы.

    Откройте экран.

    Откл.

    На экране "Копирование", "Передача" или "Ящик документов" нажмите [Функции], а затем [Доб/Прав Ярлык].

    Выберите [Добавить].

    Выберите клавишу.

    Выберите клавишу для регистрации ярлыка.

    Если выбранный номер ярлыка уже существует, зарегистрированный ярлык можно заменить новым.

    Основные операции > Ярлыки

    Выберите функцию.

    Выберите экран функции, который будет отображаться с ярлыком.

    Введите имя ярлыка.

    Максимальная длина имени — 24 символа.

    Зарегистрируйте ярлык.

    Редактирование и удаление ярлыков

    Изменение номера/имени ярлыка или удаление ярлыка.

    Откройте экран.

    Авто

    Ориентация оригинала

    Верх кр сверху

    На экране "Копирование", "Передача" или "Ящик документов" нажмите [Функции], а затем [Доб/Прав Ярлык].

    Отредактируйте или удалите ярлык.

    Редактирование ярлыка

    1 Выберите тип и номер ярлыка, который вы хотите редактировать.

    2 Отредактируйте ярлык. [Номер]

    [Имя]

    3 Зарегистрируйте ярлык.

    Личный ярлык 2

    Общий ярлык 1

    Общий ярлык 2

    Выберите ярлык, который вы хотите удалить.

    Использование ярлыков

    Зарегистрированный ярлык будет отображаться на начальном экране "Копирование", "Передача", "ФАКС"*, "Печать с памяти USB", "Сохранить в память USB" или "Ящик опроса"*. Нажатие на [Ярлык] приводит к переходу на экран зарегистрированной функции.

    * Необходим дополнительный факсимильный комплект.

    Мастер быстрой установки

    Следуя указаниям мастера, можно выполнить следующие основные настройки:

    Настройка энергосбережения

    Настройка режимов ожидания и энергосбережения.

    1. Режим ожидания

    Режим ожидания—Автом. ожидание, Режим ожидания — Тайм. реж. ожид., Режим ожидания — Уровень сна

    2. Режим энергосбережения

    Режим энергосб. —Таймер мал. мощ.

    Настройка сети

    Настройте параметры сети.

    1. Сетевой

    Сетевой - Получить IP-адрес

    Сетевой - IP-адрес

    Сетевой - Маска подсети

    Сетевой - Шлюз по умол.

    Настройка факса*

    Настройка основных параметров факса.

    1. Режим набора/приема

    Dialing Mode — Режим набора, Режим набора/приема — Режим приема, Реж. наб./приема - Авто(DRD)

    2. Свед. лок. факса

    . лок. факса - Имя локал. факса, Свед. лок. факса - Локальный номер факса, Свед. лок. факса - Лок. ид. факса, Свед. лок. факса -Положение печати

    3. Громкость

    Громкость звука - Подтверждение, Громкость динамика, Громкость монит.

    4. Звонки

    Звонки - Подтверждение, Автоответчик, Перекл. факс/тел.

    5. Вывод

    Вывод - Выходной лоток, Вывод - Уменьш. формат приема

    6. Повторный набор

    Повторный набор - Число повторов

    * Данная функция отображается при установленном дополнительном факсе.

    Если появляется экран авторизации пользователя, следует ввести имя пользователя и пароль при входе, а затем нажать [Вход].

    Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.

    Наименование Имя пользователя Пароль при входе модели при входе

    FS-6525MFP

    2500

    2500

    FS-6530MFP

    3000

    3000

    Откройте экран.

    Выберите функцию.

    Настройте функцию.

    Запустите мастер быстрой установки. Для настройки параметров следуйте указаниям на экране.

    Конец

    Выйти из мастера. Применить настройки параметров.

    « Назад

    Вернуться к предыдущему элементу.

    Далее »

    Перейти к следующему элементу без настройки текущего.

    Далее >

    Перейти к следующему экрану.

    < Назад

    Вернуться к предыдущему экрану.

    Заверш.

    Регистрация настроек и выход из мастера.

    Экран справки

    Если при эксплуатации аппарата возникли трудности, вы можете вызвать справку по эксплуатации на сенсорной панели.

    Экран справки выводится нажатием символа [?] (справка) на сенсорной панели.

    Значение надписей на экране

    Заголовки разделов справки

    Вывести информацию о -функциях и эксплуатации аппарата.

    Закрыть экран справки и вернуться к исходному экрану.

    Готов к копированию.

    Выбор бумаги

    Выберите кассету или универсальный лоток с требуемым размером бумаги.

    Авто: автоматически выбирается " соответствующий размер бумаги.

    Кассета 1: Выбор бумаги в кассете 1.

    Кассета 2: Выбор бумаги в кассете 2.

    Кассета 3: Выбор бумаги в кассете 3.

    Универсальный лоток: Выбор бумаги в универс. лотке.

    Прокрутить содержимое экрана вверх и вниз, если текст справки не помещается на одном экране целиком.

    Отмена заданий

    Отмена любого выполняемого задания печати или передачи.

    Нажмите клавишу "Стоп".

    Стоп

    Отмените задание.

    При выполнении задания сканирования

    Отобразится Отмена..., после чего текущее задание будет отменено. При выполнении задания печати или в режиме ожидания

    Отображается информация по отдельным заданиям. Выберите задание, которое необходимо отменить, и нажмите [Удалить задания].

    Текущее задание на печать временно приостанавливается. Работа продолжается без отправки на печать временно приостановленных заданий.

    Можно также отменить выполняемые задания и задания, которые находятся в состоянии ожидания, после проверки их состояния.

    Отмена печати с компьютера

    Для отмены задания печати, выполняемого с помощью драйвера принтера, до начала печати на принтере, выполните следующие действия.

    1 Дважды щелкните значок принтера, отображаемый на панели задач в правой нижней части рабочего стола Windows, чтобы открыть диалоговое окно принтера.

    2 Щелкните файл, печать которого требуется отменить, и выберите Отмена в меню Документ.

    <<<назад далее>>>



    при использовании материалов ссылка на сайт awella.ru обязательна
