Чернила
|
Значок |
Описание | ||
|
Осталось достаточно чернил. | |||
|
Рекомендуется подготовить новый. | |||
|
Подготовьте новый (значок мигает). На иллюстрации изображен значок желтого. | |||
|
Чернила закончились, и печать невозможна. Замените его. На иллюстрации изображен значок желтого. | |||
|
Ошибка или он не установлен. | |||
d. Значок зазора
Отображает параметр Platen Gap, данные о котором считал датчик.
|
Значок |
Описание |
|
PGf |
Высокий |
|
РGF |
Низкий |
e. Значок нагревателя
Отображает предустановленную температуру и текущую температуру предварительного нагревателя, валикового нагревателя и финального нагревателя.
|
Значок |
Описание |
|
Предустановленная температура обозначается значком градуса и числовым значением. Текущая температура обозначается значком термометра. |
Режим Menu
Режим Menu позволяет настраивать основные и дополнительные параметры принтера, так же, как это делается с помощью драйвера или программного обеспечения, но прямо с панели управления. Панель управления отображает информацию о принтере. Различные операции, такие как проверка дюз, могут выполняться с панели управления.
Чтобы выйти из режима Menu и вернуться в состояние готовности READY, нажмите на кнопку P.
Чтобы вернуться на шаг назад, нажмите на кнопку N.
Чтобы использовать меню Menu, сделайте следующее.
1. Выберите меню.
Пример: выберите меню настройки принтера
printer

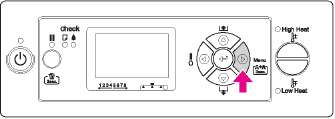

Нажмите на кнопку > , чтобы перейти в режим Menu.
На ЖК-панели появится первое меню.

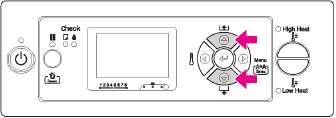

Кнопками FTIP
выберите PR INTER
Нажмите на кнопку >, чтобы войти в меню Printer Setup.
2. В зависимости от раздела вы можете выполнить следующие действия.
A. Выбрать параметр.
Пример: как задать параметры PRINT NOZZLE PATTERN в меню Printer Setup.

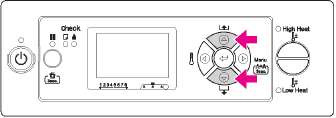

Кнопками V выберите check
Нажмите на кнопку >, чтобы войти в раздел Print Nozzle Pattern.

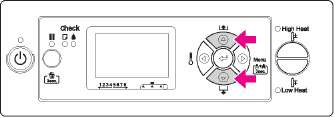

Кнопками V выберите необходимые настройки.
Текущие настройки помечены "звездочкой" (*).

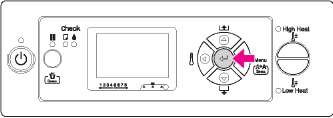

Нажмите на кнопку И, чтобы сохранить выбранный параметр.
Нажмите на кнопку N, чтобы вернуться на предыдущий уровень, или на кнопку II, чтобы выйти из режима Menu.
B. Запустить выполнение какой-либо функции.
Пример: как запустить функцию NOZZLE CHECK в меню Test Print.
D B меню Test Print кнопками V выберите.
Нажмите на кнопку >, чтобы войти в раздел Nozzle Check.

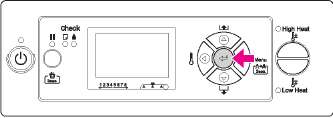

Нажмите на кнопку <, чтобы запустить функцию Nozzle Check.
C. Отобразить информацию о принтере.
Пример: как отобразить данные INK LEVEL из меню Printer Status
D B меню Printer Status кнопками V выберите INK LEVEL.
Нажмите на кнопку ^, чтобы войти в раздел Ink Level.
Подтвердите отображение информации об оставшемся количестве чернил. Нажмите на кнопку V, чтобы отобразить оставшееся количество чернил каждого цвета.
Пример: Black (Черный) 84%
Нажмите на кнопку N, чтобы вернуться на предыдущий уровень, чтобы выйти из режима Menu.
Список меню
|
Меню |
Элемент |
Значение |
|
"PRINTER SETUP" |
SIDE MARGIN |
5-25 mm (0,2-1,00 inch) |
|
PAPER SIZE CHECK |
ON, OFF | |
|
PAPER SKEW CHECK |
ON, OFF | |
|
PRINT NOZZLE PATTERN |
OFF, ON: EVERY PAGE, ON: EVERY 10 PAGES | |
|
HEATING TIME |
OFF, 10-240min | |
|
FLUSH ONTO PAPER |
YES, NO | |
|
FLUSHING FREQUENCY |
1PASS-999PASS | |
|
PAPER ORIGIN SETUP |
0 - 800 mm | |
|
AUTO TAKE-UP REEL |
ON, OFF | |
|
HEAD FAN |
ON, OFF | |
|
REGULAR CLEANING |
OFF, 1h, 2h, 3h, 4h, 5h, 6h, 9h, 12h, 18h, 24h | |
|
INITIALIZE SETTINGS |
EXECUTE | |
|
"PAPER SETUP" |
PAPER TYPE |
STANDARD PAPER No.1- 30 |
|
PAPER SETUP |
STANDARD PAPER No.1- 30 | |
|
"MAINTENANCE" |
CLEANING (VERY LIGHT) |
EXECUTE |
|
CLEANING (LIGHT) |
EXECUTE | |
|
CLEANING (MEDIUM) |
EXECUTE | |
|
CLEANING (HEAVY) |
EXECUTE | |
|
HEAD WASHING |
EXECUTE | |
|
CARRIAGE MAINTENANCE |
EXECUTE | |
|
CLOCK SETTING |
MM/DD/YY HH:MM | |
|
CONTRAST ADJUSTMENT |
-20 - 0 - +20 | |
|
"TEST PRINT" |
NOZZLE CHECK |
|
|
STATUS SHEET |
| |
|
NETWORK STATUS SHEET |
| |
|
JOB INFORMATION |
| |
|
CUSTOM PAPER |
|
|
"PRINTER STATUS" |
VERSION |
TOxxxx-xxxxlBCC |
|
PRINTABLE PAGES |
(Цвет чернил) nnnnnn PAGES | |
|
INK LEVEL |
(Цвет чернил) nn% | |
|
USAGE COUNT |
INK xxxxx.xml PAPER xxxxx.xcm | |
|
CLEAR USAGE COUNT |
INK EXECUTE PAPER EXECUTE | |
|
JOB HISTORY |
No. 0-No. 9 INK xxxxx.xml PAPER xxx.x cm2 | |
|
TOTAL PRINTS |
nnnnnn PAGES | |
|
EDM STATUS |
NOT STARTED, ENABLED, DISABLED LAST UPLOADED MM/DD/YY HH:MM GMT, (NOT UPLOADED) | |
|
"NETWORK SETUP" |
NETWORK SETUP |
DISABLE, ENABLE |
|
IP ADDRESS SETTING |
AUTO, PANEL | |
|
IP, SM, DG SETTING |
IP ADDRESS 000.000.000.000-192.168.192.168-255.255.255.255 SUBNET MASK 000.000.000.000 - 255.255.255.000 -255.255.255.255 DEFAULT GATEWAY 000.000.000.000 - 255.255.255.255 | |
|
BONJOUR |
ON, OFF | |
|
INIT NETWORK SETTING |
EXECUTE |
Элементы, отображаемые в режиме Menu
PRINTER SETUP
|
Элемент |
Значение |
Описание |
|
SIDE MARGIN |
5-25 mm (0,20-1,00 inch) |
Данный параметр задает ширину левого и правого поля |
|
PAPER SIZE CHECK |
ON |
Здесь запускается функция проверки ширины бумаги. ON Выполняется проверка ширины и местонахождения верхнего края бумаги. OFF Проверка ширины и местонахождения верхнего края бумаги не выполняется. Принтер продолжает печатать, даже если ширина бумаги не соответствует ширине изображения или текста, и печать может выйти за границы бумаги. Поскольку при этом внутренность принтера загрязняется, рекомендуется выбрать для данного параметра значение ON. В этом случае в верхней части каждой страницы может появиться широкое пустое поле. |
|
OFF | ||
|
PAPER SKEW CHECK |
ON |
Если выбрано значение ON и бумага заправлена неровно, на ЖК-дисплее появляется сообщение PAPER SKEW и принтер останавливает печать. Если выбрано значение OFF, сообщение об ошибке не появляется и принтер продолжает печатать, даже когда печать выходит за границы бумаги. |
|
OFF | ||
|
PRINT NOZZLE PATTERN |
OFF |
Если для данного параметра выбрано значение ON, принтер печатает шаблон проверки дюз после печати каждого листа или каждых десяти листов в зависимости от выбранного значения. |
|
ON: EVERY PAGE | ||
|
ON: EVERY 10 PAGES | ||
|
HEATING TIME |
OFF |
Этот параметр задает продолжительность предварительного нагрева устройств для нагревания. Если после включения принтера или по окончании печати проходит больше времени, чем задано для данного параметра, все нагреватели автоматически выключаются. |
|
10 мин-240 мин | ||
|
FLUSH ONTO PAPER |
YES |
Этот параметр задает или отключает функцию выполнения промывки во время печати. YES Выполняется промывка при достижении полей бумаги. При этом скорость печати увеличивается, поскольку печатающая головка реже возвращается в емкость для промывки. NO Печатающая головка возвращается в емкость для промывки после каждого прохода. |
|
NO | ||
|
FLUSHING FREQUENCY |
5PASS |
Здесь можно задать частоту возвращения печатающей головки в емкость для промывки, если для параметра FLUSH ONTO PAPER задано значение YES. (Если выбрано значение 5PASS, печатающая головка возвращается в емкость для промывки после каждых пяти проходов.) |
|
1PASS-999PASS |
|
Элемент |
Значение |
Описание |
|
PAPER ORIGIN SETUP |
0 - 800 mm |
Здесь можно задать параметры начала печати (бумаги) по горизонтали. |
|
AUTO TAKE-UP REEL |
ON |
Выберите для параметра это значение при использовании автоматической приемной бобины. Если выбрано значение ON, нельзя подавать рулонную бумагу в обратном направлении (кнопкой А). Если автоматическая приемная бобина не установлена, не выбирайте для данного параметра значение ON. Это негативно повлияет на работу принтера. |
|
OFF | ||
|
HEAD FAN |
OFF |
Здесь можно задать параметры работы вентилятора печатающей головки. Если печать размыта или появились непропечатанные точки, выберите значение ON. |
|
ON | ||
|
REGULAR CLEANING |
OFF |
Этот параметр задает интервал выполнения автоматической очистки принтера. Если с момента выполнения последнего задания печати прошло больше времени, чем задано в параметрах данной функции, печатающая головка автоматически прочищается во избежание засорения. Таймер отсчета данного временного промежутка сбрасывается в следующих случаях: - при включении принтера; - при смене интервала автоочистки; - при очистке вручную. |
|
1h, 2h, 3h, 4h, 5h, 6h, 9h, 12h, 18h, 24h | ||
|
INITIALIZE SETTINGS |
EXECUTE |
Позволяет сбросить все значения, заданные в меню Printer Setup, и заменить их заводскими. |
PAPER SETUP
|
Элемент |
Значение |
Описание |
|
PAPER TYPE |
STANDARD |
Этот параметр задает тип бумаги, используемой для печати. |
|
PAPER No.1- 30 | ||
|
PAPER SETUP |
STANDARD |
Если для данного параметра выбрано значение STANDARD, используются настройки по умолчанию. При выборе номера (от 1 до 30) можно сохранить под ним определенные настройки (например, Print Mode, Paper Feed Adjust, Head Alignment, Pre Heater, Platen Heater, After Heater, M/W Adjustment, Paper Suction, Drying Time, Carriage Movement, Print Multiple Layer) или повторно выбрать настройки, ранее сохраненные под этим номером. Выбранный номер отображается на ЖК-панели. |
|
PAPER No.1- 30 |
Элементы, отображаемые в меню PAPER SETUP
После того как номер бумаги выбран, введите следующие настройки.
|
Элемент |
Значение |
Описание |
|
PRINT MODE |
MAX QUALITY |
Здесь можно задать качество печати (режим печати) в соответствии с данными для печати или скорости ее выполнения. MAX QUALITY, QUALITY1, QUALITY2 Высококачественная печать. Используйте этот режим при печати высококачественного изображения, содержащего фотографические данные. Значение MAX QUALITY отдает приоритет качеству печати. Значение QUALITY 1 равномерно распределяет качество и производительность. Значение QUALITY2 отдает приоритет производительности. QUALITY3: Стандартная печать. Используйте этот режим при печати изображений. SPEED1,SPEED2,SPEED3 Высокоскоростная печать. Используйте этот режим при печати текста или изображений. Значение SPEED1 отдает приоритет качеству печати. Значение SPEED2 равномерно распределяет качество и производительность. Значение SPEED3 задает приоритет производительности. |
|
QUALITY1 | ||
|
QUALITY2 | ||
|
QUALITY3 | ||
|
SPEED1 | ||
|
SPEED2 | ||
|
SPEED3 | ||
|
PAPER FEED ADJUST |
LINE FEED ADJUST |
Данный параметр задает размер бумаги, подаваемой в область печати. Если это значение слишком велико, на отпечатке могут появиться белые горизонтальные полосы. Если это значение слишком мало, на отпечатке могут появиться темные горизонтальные полосы. |
|
PRINT SAMPLE PATTERN | ||
|
HEAD ALIGNMENT |
BI-DALL |
Этот параметр позволяет отрегулировать печатающую головку. Просмотрите шаблон и введите номер изображения с наименьшим зазором. |
|
Элемент |
Значение |
Описание |
|
PRE HEATER |
OFF |
Здесь можно задать температуру предварительного нагревателя. Предварительный нагреватель находится под задней направляющей для бумаги. Настройте функцию предварительного нагревания до печати и отдельно измените температуру в данном отсеке принтера. a. Печатающая головка b. Предварительный нагреватель c. Рулонная бумага Примечание. За информацией о том, какая температура приемлема для данного нагревателя, обратитесь к инструкции, идущей в комплекте с бумагой, или к поставщику продукции. |
|
30oC-50°C(86oF-122°F) | ||
|
PLATEN HEATER |
OFF |
Здесь можно задать температуру среднего нагревателя. Средний нагреватель расположен под печатающими головками. Задайте этот параметр для подогрева чернил, повышающего качество печати. a. Печатающая головка b. Средний нагреватель c. Рулонная бумага Примечание. За информацией о том, какая температура приемлема для данного нагревателя, обратитесь к инструкции, идущей в комплекте с бумагой, или к поставщику продукции. |
|
30°C-50°C(86oF-122°F) |
|
Элемент |
Значение |
Описание |
|
AFTER HEATER |
OFF |
Здесь можно задать температуру финального нагревателя. Финальный нагреватель находится под передней направляющей для бумаги. Включите данный параметр для сушки отпечатков. a. Печатающая головка b. Финальный нагреватель c. Рулонная бумага За информацией о том, какая температура приемлема для данного нагревателя, обратитесь к инструкции, идущей в комплекте с бумагой, или к поставщику продукции. |
|
30oC-50°C(86oF-122°F) |
Элемент Значение Описание
M/W ADJUSTMENT (Микросмещение)
LOW А, В
MEDIUM A-D
HIGH A- D
EXTRA HIGH А-В
Путем регулировки заданного режима печати можно повысить качество печати.
LOW A, B:
Эффект функции микросмещения сводится к минимуму. Если в режиме LOWA А на отпечатке появляются белые полосы или плотность печати становится неравномерной, задайте для данного параметра значение LOW B.
MEDIUM A, B, C, D:
Стык между двумя проходами печатающей головки имеет волнообразную форму. Если в режиме MEDIUM A на отпечатке появляются белые полосы или плотность печати становится неравномерной, выполните тестовую печать с другими настройками из этой группы (от MEDIUM B до MEDIUM D) и выберите режим, который обеспечивает наилучший результат.
HIGH A, B, C, D:
Печать выполняется медленнее, чем в режиме MEDIUM. Задайте это значение, если необходимо повысить качество печати по сравнению с режимом MEDIUM. Если в режиме HIGH A на отпечатке появляются белые полосы или плотность печати становится неравномерной, выполните тестовую печать с другими настройками из этой группы (отHIGH B до HIGH D) и выберите режим, который обеспечивает наилучший результат.
EXTRA HIGH A:
Печать в режиме MEDIUM с использованием половины дюз печатающей головки. Поскольку используется только половина дюз, печать выполняется в два раза медленнее, чем в режимах MEDIUM A - MEDIUM D. Выберите это значение, если необходимо повысить качество печати по сравнению с режимами HIGH A - HIGH D.
EXTRA HIGH B:
Печать в режиме MEDIUM с использованием другой половины дюз печатающей головки, не используемой в режиме EXTRA HIGH A. Поскольку используется только половина дюз, печать выполняется в два раза медленнее, чем в режимах MEDIUM A - MEDIUM D. Выберите это значение, если необходимо повысить качество печати по сравнению с режимами HIGH A - HIGH D.
PAPER SUCTION
HIGH
LOW
Этот параметр регулирует натяжение при подаче отпечатанной бумаги.
DRYING TIME
0,0-10,0 sec
С помощью этого параметра можно задать продолжительность сушки после каждого прохода печатающей головки. Диапазон значений: 0-10 секунд. В зависимости от плотности чернил, типа бумаги и скорости печати чернила могут оказаться невысушенными. В этом случае увеличьте продолжительность сушки.
При увеличении продолжительности сушки на отпечатке могут появиться непропечатанные точки.
|
Элемент |
Значение |
Описание |
|
CARRIAGE MOVEMENT |
DATA WIDTH |
Здесь можно задать диапазон перемещения печатающей головки при выполнении печати. DATA WIDTH: Печатающая головка движется по ширине печатаемого изображения или текста. При этом печать выполняется быстрее, поскольку диапазон перемещения печатающей головки сужается. PRINTER FULL WIDTH: Печатающая головка движется от края бумаги до точки, отмечающей ее максимальную ширину. При этом качество печати не меняется даже при различных размерах (ширине) текста или изображения. |
|
PRINTER FULL WIDTH | ||
|
PRINT MULTIPLE LAYER |
OFF |
Этот параметр задает количество повторного выполнения печати на строку. |
MAINTENANCE
Из этого меню можно выполнить техническое обслуживание принтера (например, очистку).
|
Элемент |
Значение |
Описание |
|
CLEANING (VERY LIGHT) |
EXECUTE |
Данная функция выполняет очень легкую очистку. При этом используется меньше чернил, чем в режиме очистки CLEANING (LIGHT). |
|
CLEANING (LIGHT) |
EXECUTE |
Данная функция выполняет стандартную очистку. Используйте этот режим в качестве основного. |
|
CLEANING (MEDIUM) |
EXECUTE |
Данная функция выполняет очистку средней силы. При этом используется больше чернил, чем в режиме очистки CLEANING (LIGHT). Используйте ее, если засоренную печатающую головку не удалось прочистить в режиме CLEANING (LIGHT). |
|
CLEANING (HEAVY) |
EXECUTE |
Данная функция выполняет сильную очистку. При этом используется больше чернил, чем в режиме очистки CLEANING (MEDIUM). Используйте ее, если засоренную печатающую головку не удалось прочистить в режиме CLEANING (MEDIUM). |
|
HEAD WASHING |
EXECUTE |
Эта функция выполняет промывку печатающей головки. |
|
CARRIAGE MAINTENANCE |
EXECUTE |
Эта функция перемещает каретку в положение, позволяющее удалить загрязнения со скребка для очистки и из области вокруг печатающей головки. |
|
CLOCK SETTING |
MM/DD/YY HH:MM |
Позволяет задать год, месяц, час и минуту. |
|
CONTRAST ADJUSTMENT |
0 |
Вы можете отрегулировать контрастность ЖК-дисплея. |
|
-20 - 0 - +20 |
TEST PRINT
|
Элемент |
Значение |
Описание |
|
NOZZLE CHECK |
|
Позволяет напечатать шаблон проверки дюз печатающей головки. При этом также печатается версия ПЗУ и информация об израсходованных чернилах. |
|
STATUS SHEET |
|
Позволяет напечатать страницу проверки текущего состояния принтера. |
|
NETWORK STATUS SHEET |
|
С помощью этой функции можно напечатать информацию о текущем состоянии сети. |
|
JOB INFORMATION |
|
Позволяет напечатать информацию о заданиях печати, сохраненных в принтере (до 10 заданий). |
|
CUSTOM PAPER |
|
С помощью этой функции можно напечатать информацию о пользовательских настройках бумаги, сохраненных в меню Paper Setup. |
PRINTER STATUS
В этом меню отображается информация о состоянии принтера.
|
Элемент |
Значение |
Описание |
|
VERSION |
TOxxxx-xxxxlBCC |
Отображает версию ПЗУ. |
|
PRINTABLE PAGES |
(Цвет чернил) nnnnnn PAGES |
Отображает информацию о том, сколько страниц можно напечатать с помощью каждого из них. |
|
INK LEVEL |
(Цвет чернил) nn% |
Отображает информацию об оставшемся количестве чернил. |
|
USAGE COUNT |
INK xxxxx.xml |
Отображает количество израсходованных чернил в мл и бумаги в см. Значения, указанные в разделе USAGE COUNT, являются приближенными. |
|
PAPER xxxxx.xcm | ||
|
CLEAR USAGE COUNT |
INK EXECUTE |
Сброс значений, сохраненных в разделе USAGE COUNT. |
|
PAPER EXECUTE | ||
|
JOB HISTORY |
No. 0-No. 9 INK xxxxx.xml PAPER xxx.x cm2 |
Отображает информацию о чернилах (INK) в мл и бумаге (PAPER), израсходованных для выполнения каждого из заданий печати, сохраненных в принтере. Последнее задание сохраняется под нулевым номером. |
|
TOTAL PRINTS |
nnnnnn PAGES |
Отображает общее количество напечатанных страниц. |
|
EDM STATUS |
NOT STARTED, ENABLED, DISABLED |
Отображает информацию о том, включена или отключена функция EDM. Если функция EDM включена, отображается информация о времени последней загрузки данных о состоянии EDM. |
|
LAST UPLOADED MM/DD/YY HH:MM GMT, (NOT UPLOADED) |
Если индикатор проверки ровно горит, необходимо заменить. При правильной замене счетчик будет сброшен автоматически.
Для получения наилучших результатов при печати и предохранения печатающей головки принтер сообщает о необходимости замены чернил, когда в печатающей головке еще содержится некоторое резервное количество чернил.
NETWORK SETUP
Это меню содержит следующие пункты.
|
Элемент |
Значение |
Описание |
|
NETWORK SETUP |
DISABLE |
Позволяет изменить настройки сети в принтере. Перечисленные далее элементы отображаются, только если для данной функции выбрано значение ENABLE. После настройки данных параметров в меню Network Setup нажмите на кнопку <3, после чего сеть будет сброшено, а подключение к сети станет доступно через 15 секунд. Меню Network Setup не отображается в процессе сброса сети. |
|
ENABLE | ||
|
IP ADDRESS SETTING |
AUTO |
Этот параметр задает метод настройки IP-адреса принтера. Если выбрано значение PANEL, начинают отображаться элементы IP, SM, DG SETTING. |
|
PANEL | ||
|
IP, SM, DG SETTING |
За подробной информацией обратитесь к системному администратору. | |
|
BONJOUR |
ON |
Здесь можно включить или отключить настройки Bonjour. |
|
OFF | ||
|
INIT NETWORK SETTING |
EXECUTE |
С помощью этой функции можно сбросить настройки сети и заменить их заводскими настройками по умолчанию. |
Режим обслуживания
В этом меню можно изменить язык или единицы измерения интерфейса, а также сбросить все настройки и заменить заводскими настройками по умолчанию.

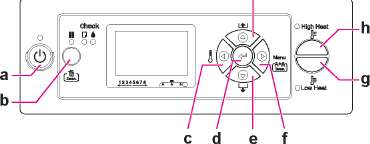

Выключите принтер, нажав на кнопку.
Удерживая кнопку, нажмите на кнопку, чтобы включить принтер.
На ЖК-панели отобразится первое меню. Процедура настройки - такая же, как в режиме Menu.
Чтобы выйти из режима обслуживания, выключите принтер, нажав на кнопку.
Список элементов меню режима обслуживания
|
Элемент |
Значение |
Описание |
|
LANGUAGE |
ENGLISH |
Этот параметр задает язык интерфейса ЖК-панели. |
|
FRENCH | ||
|
ITALIAN | ||
|
GERMAN | ||
|
SPANISH | ||
|
PORTUGUE | ||
|
DUTCH | ||
|
JAPANESE | ||
|
LENGTH UNIT |
METRIC |
Этот параметр задает единицы длины, используемые в интерфейсе ЖК-панели. |
|
FEET/INCH |
|
Элемент |
Значение |
Описание |
|
THERMOMETER UNIT |
°C |
Здесь можно выбрать единицы температуры. |
|
DEFAULT PANEL |
EXECUTE |
Эта функция возвращает значения по умолчанию всем параметрам, настроенным в режиме Menu. |
при использовании материалов ссылка на сайт компании awella.ru обязательна
