Техническое обслуживание Xerox WorkCentre 123
Стекло экспонирования и стекло сканирования через автоподатчик
Для обеспечения стабильно высокого качества печати протирайте стекло экспонирования и стекло сканирования через автоподатчик раз в месяц или чаще. Это поможет избежать появления штрихов, пятен и других дефектов изображения.
1. Для чистки стекла применяйте безворсовую ткань, слегка смоченную водой или очистителем для линз и зеркал Xerox.
2. Почистите белые выступы, расположенные с нижней стороны крышки стекла экспонирования и в автоподатчике и удалите загрязнения тонером и другими материалами.
Стекло сканирования через автоподатчик
Стекло экспонирования
Панель управления и сенсорный экран
Регулярно очищайте панель управления и сенсорный экран от пыли и грязи. Чтобы удалить с панели и сенсорного экрана отпечатки рук и пятна, протирайте их мягкой безворсовую тканью, слегка смоченной водой.
Чтобы предотвратить выполнение случайных операций, перед чисткой панели управления питание машины следует отключить.
Автоподатчик и выходные лотки
Для чистки автоподатчика, выходных лотков, лотков для бумаги и внутренних зон машины используйте смоченную в воде ткань.
Замена
После изготовления приблизительно 60000 копий/отпечатков машина выводит сообщение о скором окончании срока службы. Чтобы обеспечить бесперебойную работу аппарата, заказывайте их заранее.
1. Потяните на себя и откройте переднюю крышку.
2. Откройте обходной лоток, затем откройте крышку A, поднимая защелку.
3. Поднимите цветной рычажок и выдвиньте его наружу так, чтобы его можно было взять за ручку наверху.
4. Удерживая за ручку вытащите его из машины.
При замене его убедитесь, что новый картридж соответствует рекомендованному для данной машины.
Установка
1. Достаньте новый из коробки
2. Осторожно снимите защитный лист, потянув вверх за ленту.
3. Установите его, как показано на рисунке, и задвиньте его в аппарат, чтобы он зафиксировался на месте со щелчком.
4. Оторвите ленту.
5. Снова задвиньте его в аппарат и убедитесь, что он установлен правильно.

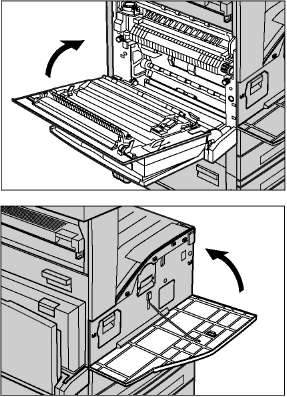

6. Закройте крышку A так, чтобы она защелкнулась, затем закройте обходной лоток.
7. Закройте переднюю крышку.
Снятие старого

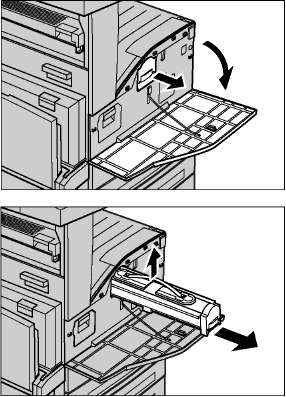

1. Потяните на себя и откройте переднюю крышку.
2. Выдвиньте из аппарата так, чтобы можно его было взять за ручку.
3. Удерживая за рукоятку, вытащите его из машины.
Держите его на некотором расстоянии от себя, чтобы не просыпать остатки тонера на себя.
Установка нового
1. Достаньте новый из коробки. Перед тем как вытащить из пакета встряхните его из стороны в сторону.
2. Установите его, как показано и задвиньте его в аппарат, чтобы он зафиксировался на месте со щелчком.
3. Закройте переднюю крышку.
Загрузка скрепок
Финишер оборудован автоматическим степлером. Картридж степлера содержит 5000 скрепок. Когда в машине заканчиваются скрепки, на сенсорный экран выводится соответствующее сообщение. При появлении такого сообщения загрузите новую оправку со скрепками.
Оправка со скрепками должна соответствовать рекомендованной для данной машины.
1. Откройте переднюю крышку финишера.
2. Держа его за рычаг, как показано на рисунке, перемещайте его вправо на себя.
3. Потяните вверх и вытащите из степлера.
4. Нажмите на него с двух сторон, там, где имеется маркировка PUSH так, чтобы оправка поднялась.
Если в оправке остались скрепки, она не поднимется.
5. Выставьте палец в прорезь и вытащите оправку.
6. Вставьте новую оправку со скрепками.
7. Нажмите на верхнюю часть, как показано на рисунке.
8. Снимите язычок с новой оправки, как показано на рисунке.
9. Установите и задвиньте его на место, чтобы он зафиксировался со щелчком.
10. Закройте переднюю дверцу финишера.
