1 Устройство обработки документов (DP)
2 Направляющие ширины оригиналов
3 Лоток оригиналов
4 Выходной лоток оригиналов
5 Щелевое стекло
6 Метки размера оригинала
7 Стекло оригинала
8 Панель управления
9 Кассета 1
10 Передняя крышка
11 Выключатель питания
12 Ручки
13 Внутренний лоток
14 Регулятор ширины бумаги
15 Направляющая длины бумаги
16 Направляющая ширины бумаги
17 Отделение для чистящей салфетки
18 Ограничитель оригиналов
19 Рычаг правой крышки 1
20 Правая крышка 1
21 Направляющая ширины бумаги
22 Универсальный лоток
23 Опорная часть универсального лотка
1 Разъем интерфейса USB
2 Контейнер с тонером
3 Рычаг контейнера с тонером
4 Бункер для отработанного тонера
1 Крышка стекла экспонирования
2 Устройство обработки документов (DP)
3 Кассета 2
4 Кассета 3
5 Кассета 4
6 Устройство двусторонней печати
7 Правая крышка 2
8 Правая крышка 3
9 Правая крышка 4
Для подключения аппарата к компьютеру проверьте способ подключения и подготовьте соответствующие кабели для вашей среды.
Пример подключения
Подключите аппарат к ПК, руководствуясь приведенной ниже иллюстрацией.
• Параметры принтера
• Параметры устройства
• Параметры сканера
• Обслуживание
Подготовьте необходимые кабели в соответствии с используемым интерфейсом. Интерфейсы стандартной комплектации
Среда подключения
Функция
Необходимый кабель
Подключение кабеля USB к аппарату.
Принтер/сканер
с интерфейсом USB 2.0 (высокоскоростной, совместимый с интерфейсом USB, макс. длина 5,0 м, экранированный)
Если питание включено, выключите его с помощью выключателя.

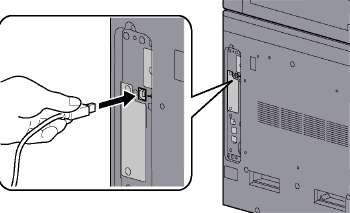

1 Подсоедините кабель USB к разъему интерфейса USB на левой стороне корпуса.
2 Подсоедините другой конец кабеля к ПК.
Подсоединение кабеля питания
Подсоедините один конец прилагаемого кабеля питания к аппарату, а другой — к розетке.
Используйте только кабель питания, поставляемый с аппаратом.
Включение питания
Если индикатор [Энергосбережение] светится... (выход из режима ожидания)

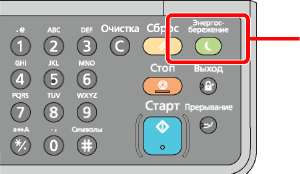

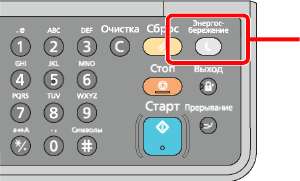

Индикатор [Энергосбережение]
Нажмите любую клавишу на панели управления.
Если индикатор [Энергосбережение] не светится...

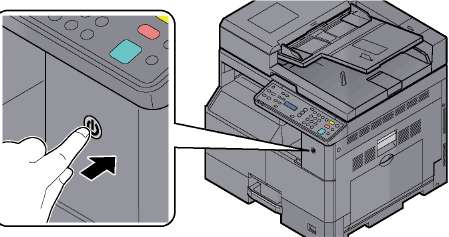

Включите выключатель питания.
Выключив аппарат с помощью выключателя питания, не включайте его сразу же после этого. Подождите как минимум 5 секунд и только потом включите питание.
Выключение питания
Без выключения выключателя питания... (режим ожидания)
Нажмите клавишу [Энергосбережение]. Загорится индикатор [Энергосбережение].
Выключение с помощью выключателя питания...
Обратите внимание, что если выключатель питания выключен, аппарат не сможет автоматически получать данные печати от компьютеров или факсов.
Когда светится или мигает индикатор [Обработка], это значит, что аппарат работает. Выключение выключателя питания во время работы аппарата может вызвать неисправность.
Выключите выключатель питания.
Если аппарат в течение длительного периода времени не используется...
Если аппарат длительное время (например, в течение ночи) использоваться не будет, выключите его с помощью выключателя питания. Если аппарат не будет использоваться значительно больший период времени (например, во время отпуска), вытяните вилку шнура питания из розетки в качестве меры п редосто рожности.
Извлеките бумагу из кассет и уложите в упаковку для хранения, чтобы защитить ее от влаги.
Для использования функций принтера аппарата или передачи в режиме TWAIN/WIA с компьютера установите соответствующее программное обеспечение с прилагаемого диска Product Library.
В качестве метода установки можно выбрать либо вариант [ Экспресс-установка], либо вариант [Пользовательская установка]. Стандартным методом установки является [Экспресс-установка]. Для установки элементов, которые нельзя установить посредством [Экспресс-установки], используйте [Пользовательскую установку].
Программное обеспечение
Описание Экспресс-установка
Kyocera Client Tool
Служебная программа, предоставляющая доступ к статусам текущего устройства и всех поддерживаемых устройств, их функциям и настройкам.
При установке KYOCERA Client Tool также устанавливаются следующие служебные программы.
GX XPS DRIVER
Драйвер принтера для формата XPS (XML Paper Specification), разработанного корпорацией Microsoft.
GX DRIVER
Драйвер для печати на аппарате файлов с компьютера. Данный драйвер принтера позволяет полностью использовать возможности аппарата.
Kyocera TWAIN Driver GX
Данный драйвер дает возможность выполнять на аппарате сканирование с использованием приложения, совместимого с TWAIN.
Kyocera WIA Driver (Драйвер Kyocera WIA)
WIA (Windows Imaging Acquisition) — функция Windows, дающая возможность двустороннего обмена данными между устройством для работы с изображениями, например сканером, и программным приложением для обработки изображений. Изображение может быть получено с помощью приложения, совместимого с WIA, что удобно, если на компьютере не установлено приложение, совместимое с TWAIN.
• Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.
• Когда аппарат находится в режиме ожидания, автоматическое конфигурирование не поддерживается. Для продолжения установки нажмите любую клавишу, чтобы вывести аппарат из режима ожидания, прежде чем продолжить.
• Драйвер WIA и GX XPS DRIVER невозможно установить в Windows XP.
• При соединении компьютера (хост-компьютер), подключенного к аппарату через USB, с компьютером в сети (клиентский компьютер) и в случае использования аппарата в качестве общего принтера, на хост-компьютере должен быть установлен Kyocera Client Tool.
Ниже приведен пример процедуры по установке программного обеспечения в Windows 7.
В качестве метода установки можно выбрать либо вариант [ Экспресс-установка], либо вариант [Пользовательская установка]. [Экспресс-установка] автоматически обнаруживает подключенные аппараты и устанавливает необходимое программное обеспечение. Если требуется указать порт принтера и выбрать программное обеспечение для установки, выберите [Пользовательскую установку].
Вставьте диск Product Library.
• Откроется диалоговое окно "Мастер нового оборудования". Нажмите [Отмена].
• Если откроется экран автозапуска, нажмите [Запуск setup.exe].
• Если появится окно управления учетной записью, нажмите [Да] ([Разрешить]).
Откройте экран.
Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение. Щелкните [Принять].
Описанные ниже процедуры различны для [Экспресс-установки] и для [Пользовательской установки]. Перейдите к соответствующему шагу.

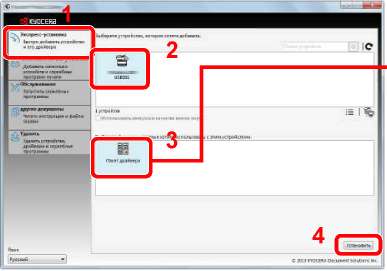

Установка с помощью [Экспресс-установки].
В пакеты входит следующее программное обеспечение:
пакет драйверов:
GX DRIVER, Kyocera TWAIN Driver GX, Kyocera WIA Driver, Kyocera Client Tool
• Невозможно обнаружить выключенный аппарат. Если компьютеру не удается обнаружить аппарат, убедитесь, что он включен и подключен к компьютеру через кабель USB, а затем щелкните С (Перезагрузить).
• Если появится окно безопасности Windows, нажмите [Все равно установить этот драйвер].

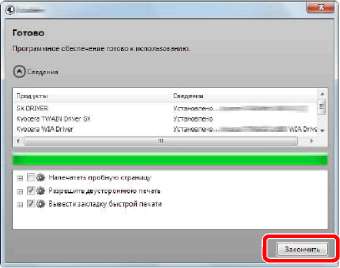

Завершение установки.
Настройте параметры аппарата. Параметры устройства можно также настроить по завершении установки.
Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Данное действие завершает процедуру установки драйвера принтера.

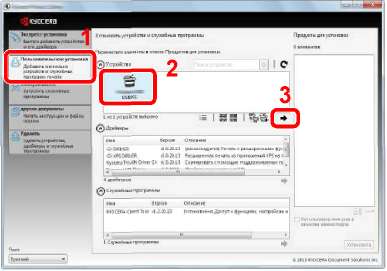

Установка с помощью [Пользовательской установки].
1 Выберите вкладку [Пользовательская установка].
Выберите устройство для установки и нажмите кнопку со стрелкой, чтобы перейти к списку "Продукты для установки".

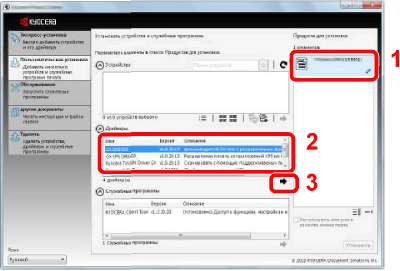

2 Выберите устройство и драйвер для установки и нажмите кнопку со стрелкой, чтобы перейти к списку "Продукты для установки".

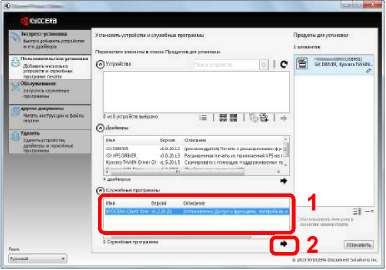

3 Выберите устройство и служебную программу для установки и нажмите кнопку со стрелкой, чтобы перейти к списку "Продукты для установки".

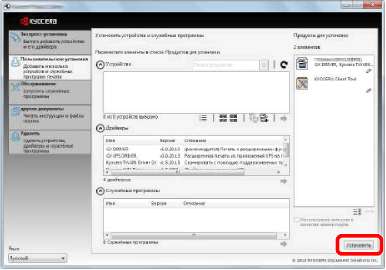

4 Нажмите [Установить].
Если появится окно безопасности Windows, нажмите [Все равно установить этот драйвер].
Для удаления программного обеспечения с компьютера выполните следующие процедуры.
Деинсталляцию в Windows должен выполнять пользователь, вошедший с полномочиями администратора.
1 Откройте экран.
Чтобы открыть мастер удаления, в Windows нажмите кнопку [Пуск] и выберите [Все программы], [Kyocera] и [Удалить Kyocera Product Library].
В Windows 8 выберите в чудо-кнопках [Поиск], [Приложения], а затем [Удалить Куосега Product Library].

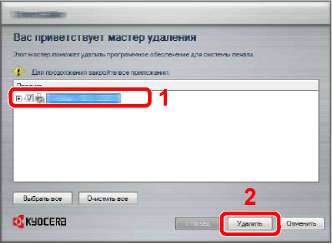

2 Удаление программного обеспечения.
Отметьте флажком программное обеспечение, подлежащее удалению.
Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Данное действие завершает процедуру деинсталляции программного обеспечения.
• Программное обеспечение также можно деинсталлировать с помощью диска Product Library.
• На экране установки Product Library выберите [Удалить] и следуйте указаниям на экране для удаления программного обеспечения.

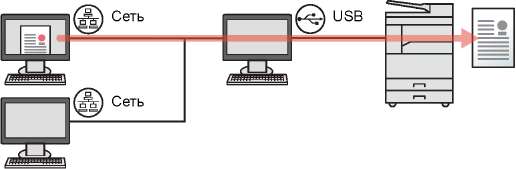

Если компьютер, подключенный к аппарату (хост-компьютер) через USB, также соединен с другим компьютером (клиентский компьютер) по сети, то возможна печать со второго компьютера по сети, для чего нужно настроить аппарат как общий принтер.
Клиентский компьютер
Хост-компьютер
Открытие общего доступа к принтеру на хост-компьютере
1 Нажмите в Windows кнопку [Старт], а затем щелкните [Устройства и принтеры].
В Windows 8 выберите в чудо-кнопках рабочего стола [Параметры] и выберите [Панель управления], а затем [Устройства и принтеры].
2 Щелкните правой кнопкой мыши по значку драйвера принтера аппарата и выберите меню [Свойства принтера] драйвера принтера.
3 Выберите [Общий доступ к данному принтеру] на вкладке [Общий доступ].
4 Нажмите кнопку [OK].
2 Щелкните [Установка принтера].
3 Щелкните [Добавить сетевой, беспроводной или Bluetooth-принтер].
4 Выберите из списка на хост-компьютере добавленный таким образом принтер и нажмите [Далее].
5 Подтвердите добавление принтера и нажмите [Далее].
6 При необходимости распечатайте тестовую страницу и нажмите [Готово].
Компьютер Macintosh может использовать аппарат только в качестве принтера.
• Для установки на компьютере под управлением ОС Mac OS необходимы полномочия администратора.
• На экране аутентификации введите имя и пароль, которые используются для входа в операционную систему.
1 Вставьте диск Product Library.

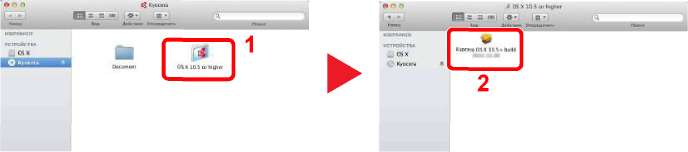

Дважды щелкните значок [Kyocera].
2 Откройте экран.
Дважды щелкните [OS X 10.5 or higher] и [Kyocera OS X 10.5+].
Установите драйвер принтера в соответствии с указаниями установщика. Данное действие завершает установку драйвера принтера.
Kyocera Client Tool предлагает быстрый доступ к стандартным возможностям и настройкам аппарата, а также к текущему статусу всех поддерживаемых аппаратов.
Kyocera Client Tool можно также использовать для заказа тонера, загрузки драйверов принтера и открытия веб-сайта компании.
Kyocera Client Tool предлагает следующие функции.
Получение доступа к Kyocera Client Tool
Запустите Kyocera Client Tool.
справки
Печать
Доступ к настройкам печати и свойствам драйвера аппарата.
Устройство
Настройка Монитора состояния, места назначения сканирования и ящика печати.
Сканирование
Настройка параметров TWAIN и быстрого сканирования.
Также из этой вкладки можно выполнять "Сканировать в PDF", "Сканировать для эл. почты" и "Сканировать в папку".
Обслуживание
Заказ тонера на замену, просмотр нашего веб-сайта и загрузка ПО.
В Windows 8 выберите в чудо-кнопках [Поиск], [Приложения], а затем [KYOCERA Client Tool].
Зарегистрируйте данный аппарат в драйвере WIA. Приведенные указания основываются на интерфейсе ОС Windows 7.
1 Нажмите в Windows кнопку [Пуск] и введите в поле [Найти программы и файлов] [Сканер]. Щелкните в списке поиска [Просмотр сканеров и камер], и откроется окно "Сканеры и камеры".
В Windows 8 нажмите в чудо-кнопках [Поиск], затем [Параметры] и введите в поле поиска "Сканер".
Щелкните в списке поиска [Просмотр сканеров и камер], и откроется окно "Сканеры и камеры".
2 Выберите из драйверов WIA тот, который имеет такое же имя, что и аппарат, и нажмите [Свойства].
3 Настройка драйвера WIA.
При управлении рядом заданий, отсканированных с помощью WIA с включенным учетом заданий, установите флажок рядом с [Ид. учетной зап] и введите идентификатор учетной записи из восьми цифр.
Для перехода в режим ожидания нажмите клавишу [Энергосбережение]. Все индикаторы на панели управления погаснут для экономии энергии, за исключением индикаторов [Энергосбережение]. Такое состояние называется режимом ожидания.
Если в режиме ожидания на аппарат поступают данные печати, задание печати выполняется без подсветки дисплея сообщений.
Для использования аппарата нажмите любую клавишу на панели управления. Аппарату требуется 11 секунд для перехода в основной режим работы.
Имейте в виду, что условия окружающей среды, такие как вентиляция, могут вызвать замедленную реакцию аппарата.
Таймер режима ожидания автоматически переводит аппарат в режим ожидания в случае бездействия в течение
заранее заданного времени.
Установленное время по умолчанию составляет 1 минуту.
Чтобы настроить таймер режима ожидания, переводящий аппарат в режим ожидания при простое, выполните описанные ниже шаги.
1 Нажмите клавишу [Состояние/Системное меню/Счетчик].
2 С помощью клавиши [вверх] или [вниз] выберите [Общие параметры] и нажмите клавишу [ОК].
3 С помощью клавиши [вверх] или [вниз] выберите [Настройка таймера] и нажмите клавишу [OK].
Используемые по умолчанию заводские значения имени пользователя и пароля для входа приведены ниже.
Задайте время перехода в режим ожидания
С помощью цифровых клавиш или [вверх] и [вниз] введите время перехода в режим ожидания и нажмите клавишу [OK].
Таймер реж.ожид.
Мин.
Если аппарат, находящийся в режиме ожидания, не используется, выполняется автоматическое выключение питания. Для настройки времени, по истечении которого происходит отключение питания, используется таймер отключения питания. Заводская настройка времени до отключения питания составляет 1 час.
Чтобы указать, нужно ли автоматически выключать питание в случае простоя, выполните описанные ниже шаги.
2 С помощью клавиши [вверх] или [вниз] выберите [Общие параметры] и нажмите клавишу [OK].
4 С помощью клавиш [вверх] или [вниз] выберите [Правило выключ.] и нажмите клавишу [OK].
5 С помощью клавиш [вверх] или [вниз] выберите [Кабель USB] и нажмите клавишу [OK].
С помощью клавиш [вверх] или [вниз] выберите [Выкл.] или [Вкл.] и нажмите клавишу [OK].
Чтобы задать время, по истечении которого производится выключение питания простаивающего аппарата, выполните описанные ниже шаги.
4 С помощью клавиши [вверх] или [вниз] выберите [Таймер выключ.] и нажмите клавишу [OK].
С помощью клавиши [вверх] или [вниз] задайте время до выключения питания и нажмите клавишу [OK].
Нажмите клавишу [Состояние/Системное меню/Счетчик] для просмотра количества распечатанных и отсканированных листов.
2 С помощью клавиши [вверх] или [вниз] выберите [Счетчик] и нажмите клавишу [OK].
С помощью клавиши [вверх] или [вниз] выберите пункт, который нужно проверить, и нажмите клавишу [OK].
