    Работа с картриджем, отчеты на Samsung CLP-310

    Обслуживание

    Некоторые компоненты его чувствительны к воздействию света, температуры и влаги. Для обеспечения оптимальной работы, достижения высокого качества печати и увеличения срока службы нового компании Samsung рекомендуется соблюдать приведенные ниже рекомендации.

    Храните их в тех же условиях, в которых будет эксплуатироваться принтер; в помещении с контролируемыми температурой и уровнем влажности. До установки картриджи должны находиться в оригинальной закрытой упаковке. Если оригинальная упаковка отсутствует, накройте верхнее отверстие листом бумаги и храните его в темном месте. Хранение его в открытой упаковке значительно уменьшает его полезный срок службы и хранения. Не храните их на полу. После извлечения его из принтера необходимо соблюдать перечисленные ниже правила хранения.

    Храните их в защитном пакете из оригинальной упаковки.

    • Храните в горизонтальном положении и соответствующей стороной вверх (не храните его в вертикальном положении).

    • Не храните в следующих условиях:

    - при температуре выше 40 °C;

    - при относительной влажности ниже 20 % и выше 80 %;

    - в помещениях, подверженных резким перепадам влажности и температуры;

    - под прямым солнечным или искусственным освещением;

    - в пыльных помещениях;

    - в автомобиле в течение длительного времени;

    - в помещениях с агрессивными газами;

    - при повышенной концентрации соли в воздухе.

    Меры предосторожности

    Не прикасайтесь к поверхности фоточувствительного барабана.

    Не подвергайте его ударам или воздействию вибрации. Запрещается вручную поворачивать барабан, особенно в направлении, противоположном вращению; это может привести к внутреннему повреждению и просыпанию тонера.

    Приблизительный срок службы

    Приблизительный срок службы (срок службы до полной выработки) зависит от количества тонера, необходимого для выполнения заданий печати. Фактическое количество напечатанных страниц может быть разным и зависит от плотности печати, условий эксплуатации, интервалов печати, а также типа и размера материала для печати. Например, при печати большого количества графических изображений потребление тонера существенно увеличивается, и их приходится менять чаще.

    Перераспределение тонера

    Когда он заканчивается, при печати могут появляться светлые или обесцвеченные области. Если заканчивается тонер в одном из цветных, происходит неправильное смешение цветов, и изображения могут иметь неестественный цвет. Качество печати можно временно улучшить путем перераспределения тонера. На дисплее появляется сообщение о том, что тонер заканчивается. Появляется окно программы SmartPanel с указаниями о том, какой требуется заменить.

    1. Нажмите защелку и полностью откройте переднюю крышку.

    2. Возьмите за обе ручки и извлеките его из устройства.

    3. Возьмите за обе ручки и осторожно встряхните его несколько раз из стороны в сторону для равномерного распределения.

    При попадании тонера на одежду удалите его при помощи сухой тряпки и выстирайте одежду в холодной воде. Горячая вода способствует проникновению тонера в ткань.

    4. Вставьте обратно в устройство.

    5. Закройте переднюю крышку. Убедитесь, что крышка плотно закрыта. Если передняя крышка закрыта неплотно, устройство работать не будет.

    Замена картриджей

    Пользуйтесь при печати следующими цветами картриджей : черными k409s, голубыми c409s, желтыми y409s, пурпурными m409s.

    Приблизительный срок службы истек. Принтер прекращает печать.

    При этом на компьютере появляется окно программы Smart Panel с сообщением о необходимости замены.

    В этом случае его требуется заменить. При замене обратите внимание на тип применяемого в устройстве.

    1. Выключите устройство и подождите несколько минут до его остывания.

    2. Нажмите защелку и полностью откройте переднюю крышку.

    3. Возьмите за обе ручки и извлеките его из устройства.

    4. Возьмите за обе ручки и осторожно встряхните его несколько раз из стороны в сторону для равномерного распределения тонера.

    5. Снимите упаковку.

    Не вскрывайте упаковку острыми предметами (ножом, ножницами и др.). При этом можно повредить поверхность.

    Во избежание повреждения держите его на свету не более нескольких минут. Если необходимо, накройте его листом бумаги для защиты от света.

    6. Положите его на плоскую поверхность, как показано на рисунке, и снимите защитную крышку.

    При попадании тонера на одежду удалите его сухой тряпкой и выстирайте одежду в холодной воде. Горячая вода способствует проникновению в ткань.

    7. Цвет должен соответствовать цвету маркировки паза. Возьмите его за ручки и вставьте его в принтер до щелчка.

    8. Закройте переднюю крышку. Убедитесь, что крышка плотно закрыта, после чего включите принтер.

    Если передняя крышка закрыта неплотно, устройство работать не будет.

    Замена блока изображения

    Когда срок службы блока подходит к концу, на компьютере появляется окно программы Smart Panel с сообщением о необходимости замены блока переноса изображения. В противном случае принтер прекращает печать.

    1. Выключите устройство и подождите несколько минут до его остывания.

    2. Нажмите защелку и полностью откройте переднюю крышку.

    3. Возьмите его за обе ручки и извлеките его из устройства.

    4. Вытащите контейнер для отработанного тонера из устройства за ручку.

    5. Извлеките блок переноса изображения из устройства при помощи прорези на его передней части.

    6. Снимите упаковку с нового блока переноса изображения.

    Не вскрывайте упаковку блока переноса изображения острыми предметами, например, ножом или ножницами. При этом можно повредить поверхность блока переноса изображения.

    Будьте осторожны. Не поцарапайте поверхность блока переноса изображения. Не подвергайте блок переноса изображения воздействию света более чем на несколько минут во избежание его повреждения. Если необходимо, накройте его листом бумаги для защиты от света.

    7. Удерживая блок переноса изображения за прорезь на передней части, установите блок в устройство.

    8. Установите контейнер и задвиньте его так, чтобы он плотно встал на место.

    9. Вставьте обратно в устройство.

    10. Плотно закройте переднюю крышку.

    Устройство не будет работать при неплотно закрытой передней крышке. Убедитесь, что все они установлены правильно. При неправильной установке одного из них передняя крышка не закроется.

    11. Включите устройство.

    Индикаторы несколько раз мигнут красным один за другим. Подождите примерно полторы минуты до готовности принтера к работе.

    Замена контейнера

    Когда срок службы контейнера подходит к концу, на компьютере появляется окно программы Smart Panel с сообщением о необходимости замены контейнера. В противном случае принтер прекращает печать.

    1. Выключите устройство и подождите несколько минут до его остывания.

    2. Откройте переднюю крышку.

    3. Вытащите контейнер для отработанного тонера из устройства за ручку.

    Положите контейнер на ровную поверхность так, чтобы тонер не высыпался.

    4. Снимите колпачок, как показано ниже, и закройте им отверстие контейнера.

    Не наклоняйте и не переворачивайте контейнер. 5. Снимите упаковку с нового контейнера.

    6. Установите новый контейнер и задвиньте его так, чтобы он плотно встал на место.

    7. Плотно закройте переднюю крышку.

    Устройство не будет работать при неплотно закрытой передней крышке. Убедитесь, что все установлены правильно. При неправильной установке одного передняя крышка не закроется.

    8. Включите устройство.

    Сменные компоненты

    Во избежание проблем с качеством печати и подачей бумаги, возникающих из-за износа деталей, а также для обеспечения оптимального рабочего состояния принтера, необходимо заменять нижеперечисленные компоненты после печати указанного числа страниц или по мере завершения срока службы.

    ПОЗ.

    СРЕДНЯЯ ПРОИЗВОДИТЕЛЬНОСТЬ

    Ролик подачи

    Около 50000 страниц

    Термофиксатор

    Около 100000 черно-белых страниц или 25000 цветных страниц

    Ролик переноса

    Около 100000 страниц

    БЛОК ПЕРЕНОСА

    Около 100000 черно-белых страниц или 25000 цветных страниц

    Настоятельно рекомендуется поручить обслуживание уполномоченному поставщику услуг, дилеру или организации, у которой устройство было приобретено. Гарантия не распространяется на замену изнашиваемых компонентов после окончания срока их службы.

    Управление устройством через веб-сайт

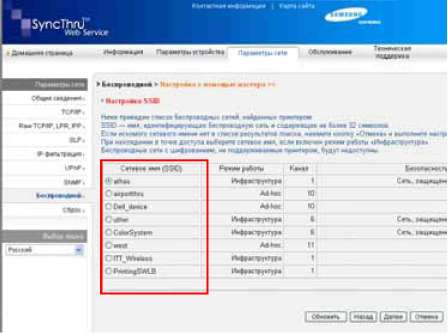

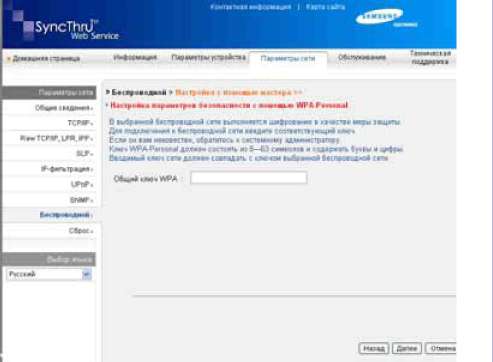

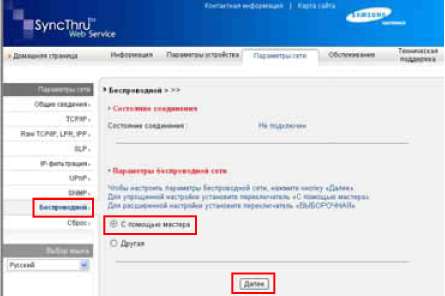

    После подключения устройства к сети и правильной настройки параметров TCP/IP можно управлять устройством через встроенный веб-сервер — приложение Samsung SyncThru Web Service. Приложение SyncThru Web Service можно использовать для следующих целей.

    Просмотр информации об устройстве и проверки текущего состояния.

    Изменение параметров TCP/IP и настройка других параметров сети.

    Изменение параметров принтера.

    • Настройка отправки уведомлений о статусе устройства по электронной почте.

    • Получение поддержки по использованию устройства.

    Доступ к приложению SyncThru Web Service

    1. В операционной системе Windows запустите веб-браузер (например, Internet Explorer).

    2. Введите IP-адрес устройства (http://xxx.xxx.xxx.xxx) в поле адреса и нажмите клавишу Ввод или кнопку Перейти.

    На экране появится встроенный веб-сайт устройства.

    Печать отчетов

    Печать отчета о конфигурации осуществляется с панели управления устройства. Страница конфигурации используется для просмотра текущих параметров принтера, а также при поиске и устранении неисправностей. В режиме готовности нажмите и удерживайте кнопку Стоп на панели управления в течение примерно 5 секунд.

    Чистка устройства

    Чтобы сохранить высокое качество печати, следует выполнять чистку каждый раз при замене и в случае ухудшения качества печати.

    Чистка корпуса устройства с помощью средств, содержащих большое количество спирта, растворителя или другого сильнодействующего вещества, может привести к потере цвета или деформированию корпуса. Если устройство или находящиеся рядом предметы загрязнены тонером, рекомендуем использовать для очистки увлажненную ткань. При использовании пылесоса тонер попадает в воздух. Его вдыхание опасно для здоровья.

    Чистка внешней поверхности устройства

    Для чистки корпуса устройства используйте мягкую салфетку без ворса. Ткань можно немного смочить водой, избегая при этом попадания капель на устройство или внутрь него.

    Очистка внутренних элементов устройства

    Во время печати внутри устройства могут накапливаться обрывки бумаги, частицы тонера и пыли. Со временем это может привести к снижению качества печати, например появлению частиц тонера или пятен. Очистка внутренних частей устройства поможет устранить или уменьшить такие явления.

    Управление устройством через веб-сайт

    1. Выключите устройство и отсоедините шнур питания от розетки. Подождите, пока устройство остынет.

    2. Нажмите защелку и полностью откройте переднюю крышку.

    3. Возьмите за обе ручки и извлеките его из устройства.

    4. Вытащите контейнер для отработанного тонера из устройства за ручку.

    5. Извлеките блок переноса изображения из устройства при помощи прорези на его передней части.

    Не касайтесь зеленой поверхности блока переноса изображения руками или какими-либо предметами.

    Будьте осторожны. Не поцарапайте поверхность блока переноса изображения.

    Если передняя крышка будет оставаться открытой в течение нескольких минут, блок изображения подвергнется воздействию света, что приведет к его повреждению. Если установку по той или иной причине необходимо прервать, закройте крышку.

    6. Сухой тканью без ворса протрите место установки, чтобы удалить частицы пыли и тонера.

    При попадании тонера на одежду удалите его сухой тряпкой и выстирайте одежду в холодной воде. Горячая вода способствует проникновению тонера в ткань. Если устройство или место, где оно расположено, испачканы тонером, протрите их влажной тканью. При использовании пылесоса частицы тонера выдуваются, распространяясь в воздухе, что может представлять угрозу для здоровья.

    После очистки дайте устройству полностью высохнуть.

    7. Удерживая блок переноса изображения за прорезь на передней части, установите блок в устройство.

    8. Установите контейнер для отработанного тонера и задвиньте его так, чтобы он плотно встал на место.

    9. Вставьте его обратно в устройство.

    10. Переустановите все отсеки и закройте переднюю крышку.

    Если передняя крышка закрыта неплотно, устройство работать не будет.

    11. Подключите шнур питания и включите устройство.
