1 Характеристики: автоподатчик оригиналов
2 Стекло оригинала
3 Метки размера оригинала
4 Оптическая фиксирующая крышка
5 Щелевое стекло
6 Панель управления
7 Внутренний лоток
8 Передняя крышка
9 Кассета 1
10 Выключатель питания
11 Гнездо памяти USB (A1)
12 Правая крышка 1
13 Ручки
14 Лоток разделителя заданий
15 Направляющие ширины оригиналов
16 Лоток оригиналов
17 Отделение для чистящей салфетки
18 Контейнер с тонером (черный)
19 Контейнер с тонером (пурпурный)
20 Контейнер с тонером (голубой)
21 Контейнер с тонером (желтый)
22 Бункер для отработанного тонера
23 Направляющая ширины бумаги
24 Направляющая длины бумаги
25 Универсальный лоток
26 Направляющая ширины бумаги
1 Разъем интерфейса USB (B1)
2 Разъем сетевого интерфейса
3 Гнездо дополнительного интерфейса 2
4 Дополнительный разъем интерфейса 1
5 Переключатель нагревателя кассеты
1 Опорный лоток
2 Лоток финишера
3 Верхняя крышка
4 Крышка сшивателя
5 Держатель контейнера скрепок
6 Крышка переходного блока
7 Кассета 2
8 Кассета 3
Подготовьте необходимые кабели в соответствии с условиями эксплуатации и целью использования аппарата. Подключение аппарата к ПК через USB
USB

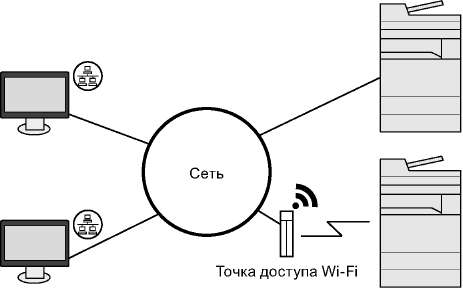

Подключение аппарата к ПК или планшету сетевым кабелем, Wi-Fi или Wi-Fi Direct
Планшет
Подключение с помощью сетевого кабеля
Подключение Wi-Fi
Подключение Wi-Fi Direct
Среда подключения
Функция
Необходимый кабель
Подключение кабеля LAN к аппарату.
Принтер/сканер/сетевой факс*1
Кабель ЛВС (10BASE-T, 100BASE-TX, 1000BASE-T)
Подключение кабеля USB к аппарату.
Принтер
Совместимый с интерфейсом USB 2.0 (высокоскоростной, совместимый с интерфейсом USB, макс, длина 5,0 м)
*1 Только на изделиях с установленной функцией факса. Для получения подробной информации об использовании факса см. Руководство по эксплуатации факса.
Подключите кабель к аппарату.
1 Подключите сетевой кабель к разъему сетевого интерфейса.
2 Подсоедините другой конец кабеля к концентратору. Настройка параметров сети
1 Подсоедините кабель USB к разъему интерфейса USB на левой стороне корпуса.
2 Подсоедините другой конец кабеля к ПК.
Подсоединение кабеля питания
Подсоедините один конец прилагаемого кабеля питания к аппарату, а другой — к розетке.
Используйте только кабель питания, поставляемый с аппаратом.
Включение питания
Включите питание с помощью выключателя питания.
Выключение питания
Выключите питание с помощью выключателя питания.
Выберите [Да] на экране подтверждения.
Выключение питания занимает несколько минут.
Если данный аппарат не будет использоваться длительное время (например, в течение ночи), выключите его с помощью сетевого выключателя питания. Если аппарат не будет использоваться значительно больший период времени (например, во время отпуска), вытяните вилку шнура питания из розетки в качестве меры предосторожности.
При использовании изделий с функцией факса обратите внимание, что выключение аппарата с помощью сетевого выключателя питания сделает невозможным прием и передачу факсов.
Извлеките бумагу из кассет и уложите в упаковку для хранения, чтобы защитить ее от влаги.
До начала использования аппарата при необходимости задайте такие настройки, как дата и время, конфигурация сети и функции энергосбережения. Мастер установки аппарата запускается, когда оборудование включается впервые после установки. Также необходимо выполнить указанные ниже настройки.
Настройки аппарата по умолчанию можно изменить в меню системы.
Аппарат оборудован сетевым интерфейсом, совместимым с такими сетевыми протоколами, как TCP/IP (IPv4), TCP/IP (IPv6), NetBEUI и IPSec. Он позволяет выполнять сетевую печать в Windows, Macintosh, UNIX и на других платформах. Выберите протокол TCP/IP (IPv4) для подключения к сети Windows.
Используются следующие методы конфигурации
Метод конфигурации
Описание
Страница для справки
Настройка подключения с панели управления аппарата
Используйте мастер быстрой установки, чтобы настроить сеть с помощью его экранов и без выполнения отдельных настроек в системном меню.
Мастер быстрой установки

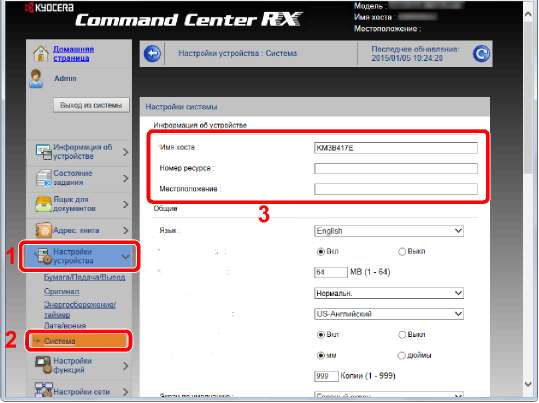

Конфигурация соединений на веб-странице
Для установленного сетевого интерфейса соединение можно сконфигурировать с помощью Command Center RX. Для опции IB-50 соединение можно сконфигурировать на специальной вебстранице.
Command Center RX User Guide
Настройка соединения с использованием утилиты настройки IB-50
Данная утилита включена в состав программ на компакт-диске IB-50. Вы можете воспользоваться ею в Windows.
IB-50 Operation Guide
Если включено администрирование входом пользователей в систему, вы можете изменить настройки, только осуществив вход с правами администратора.
Если управление регистрацией пользователей отключено, отобразится экран аутентификации пользователя. Введите имя пользователя и пароль при входе, а затем нажмите [Вход].
Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.
Имя пользователя при входе
ECOSYS M8130cidn:3000
Пароль при входе
Заблаговременно узнайте у администратора сети IP-адрес и используйте его при выполнении данной настройки.
В следующих случаях задайте IP-адрес DNS-сервера в Command Center RX:
• при использовании имени хоста с параметром DHCP, установленным на [Откл.];
• при использовании DNS-сервера, IP-адрес которого не назначается автоматически посредством DHCP.
Откройте экран.
Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [Настройки проводной сети] > [Настройка TCP/IP] > [Настройки IPv4]
Настройте параметры.
При использовании сервера DHCP
[DHCP]: [Вкл.]
При настройке статического IP-адреса
[DHCP]: [Откл.]
[IP-адрес]: введите адрес.
[Маска подсети]: введите маску подсети в десятичном представлении (от 0 до 255).
[Шлюз по умол.]: введите адрес.
[Auto-IP]: [Откл.]
Если используется настройка Auto-IP, введите "0.0.0.0" для параметра [IP-адрес].
После изменения настройки перезапустите сеть из системного меню или выключите, а затем повторно включите аппарат.
Если аппарат оборудован беспроводным сетевым интерфейсом или на нем установлен дополнительный комплект беспроводного сетевого интерфейса (IB-51) и настроены параметры подключения, возможна печать в среде беспроводной сети (беспроводной ЛВС).
Для подробной настройки сети в системном меню используйте функции "Настройки Wi-Fi" или "Беспроводная сеть".
[Настройки Wi-Fi] [Беспровод, сеть]
Настройка соединения с использованием утилиты для настройки Wi-Fi
Данная утилита включена в состав программ на диске Product Library. Конфигурацию соединения можно выполнить в соответствии с инструкциями, отображаемыми мастером.
Для IB-36 соединение можно сконфигурировать с помощью Command Center RX.
Для IB-51 соединение можно сконфигурировать на специальной веб-странице.
IB-51 Operation Guide
Настройка соединения с использованием утилиты настройки IB-51
Данная утилита включена в состав программ на компакт-диске IB-51. Эту утилиту можно использовать на компьютерах под управлением как ОС Windows, так и Mac OS.
• Набор беспроводного сетевого интерфейса (IB-36) является дополнительным оборудованием для ряда моделей, а комплект беспроводного сетевого интерфейса (IB-51) входит в стандартную комплектацию. Обратитесь к своему дилеру, нашему торговому представителю или представителю сервисной службы, чтобы получить более подробную информацию.
При необходимости использовать сетевой интерфейс, отличный от проводного интерфейса, заданного по умолчанию, после установки дополнительного комплекта сетевого интерфейса (IB-50) и комплекта сетевого интерфейса (IB-36 или IB-51) выберите требуемую настройку в разделе "Основная сеть (клиент)".
Для отправки настроек Wi-Fi, сконфигурированных с помощью утилиты для настройки Wi-Fi, на аппарат, выполните локальное подсоединение компьютера или портативного устройства к аппарату. Доступны следующие методы соединения: проводное соединение с использованием сетевого кабеля и беспроводное соединение (Wi-Fi Direct).
• Для использования функции Wi-Fi Direct убедитесь, что она включена (для пункта Wi-Fi Direct установлено [Вкл.]), и выполните перезапуск сети с панели управления перед подключением компьютера к данному аппарату с функцией Wi-Fi Direct.
• Если соединение между компьютером и аппаратом устанавливается напрямую с помощью сетевого кабеля, функция Auto-IP (локальный канал) автоматически назначит адреса для аппарата и компьютера. В данном аппарате настройки Auto-IP используются в качестве настроек по умолчанию.
• Если компьютер поддерживает функцию WPS, сконфигурировать настройки можно на панели управления.
1 Включите аппарат и подключите его к компьютеру с помощью сетевого кабеля.
2 Включите компьютер.
IP-адреса (локальный адрес канала) аппарата и компьютера генерируются автоматически.
Вставьте диск DVD.
Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.
Откроется диалоговое окно "Мастер нового оборудования". Нажмите [Отмена].
Если откроется экран автозапуска, нажмите [3anycKsetup.exe].
Если появится окно управления учетными записями пользователей, нажмите [Да (Разрешить)].
Используя или устанавливая драйверы устройства и программное обеспечение; которое входит в комплект, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.
1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.
2 Нажмите [Принять].
Выберите [Обслуживание].
[Средство установки Wi-Fi] > [OK]
1 [Не использовать автоматическую конфигурацию] > [Далее] > [Далее]
2 [Использовать сетевой кабель] > [Далее] > [Далее]
3 [Легкая настройка] > [Далее]
Аппарат обнаружен.
• С помощью утилиты для настройки Wi-Fi можно выполнить поиск только одного аппарата. Для поиска аппарата требуется определенное время.
• Если аппарат не обнаружен, выберите [Расширенная настройка] > [Далее]. Выберите [Экспресс] или [Пользоват.] в качестве метода обнаружения устройства и укажите IP-адрес или имя хоста для поиска аппарата.
4 Выберите аппарат > [Далее].
5 Выберите [Использовать настройки устройства.] на вкладке [Режим аутентификации] и введите [Имя пользователя при входе] и [Пароль при входе] > [Далее]. Имя пользователя для входа и пароль должны принадлежать учетной записи администратора.
6 Настройте параметры связи > [Далее].
7 При необходимости измените настройки точки доступа > [Далее].
Сеть настроена.
Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [Настройки Wi-Fi Direct] > [Wi-Fi Direct]
[Вкл.] > [ОК]
Выполните перезапуск сети.
Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > [Сеть] > [Перезапуск сети]
Подключите компьютер или портативное устройство к аппарату.
Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект,, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.
Просмотр лицензионного соглашения
3 Выберите [Обслуживание].
2 [Wi-Fi Direct] > [Далее] > [Далее]
3 [Расширенная установка] > [Далее]
В качестве метода обнаружения устройства выберите [Экспресс] или [Пользоват]. Укажите IP-адрес или имя хоста для поиска аппарата.
При печати из окружения Wi-Fi Direct придерживайтесь методов конфигурации, изложенных ниже.
Для использования Wi-Fi Direct на аппарате должен быть установлен комплект беспроводного сетевого интерфейса (IB-36).
Набор беспроводного сетевого интерфейса (IB-36) является опцией для некоторых моделей. Обратитесь к своему дилеру, нашему торговому представителю или представителю сервисной службы, чтобы получить более подробную информацию.
Установление соединения с компьютерами или портативными устройствами с поддержкой Wi-Fi Direct
[Вкл.] > [OK]
Укажите имя аппарата с компьютера или портативного устройства.
Если на панели управления аппарата появится сообщение с запросом подтверждения, выберите [Да]. Сетевое соединение между этим аппаратом и компьютером или портативным устройством будет настроено.
Следующая процедура приводит пример подключения портативных устройств iOS. Откройте экран.
Клавиша [Главный экран] > [Wi-Fi Direct] (ECOSYS M8130cidn)
Клавиша [Главный экран] > [Экран задач] > [Wi-Fi Direct] (ECOSYS M8124cidn)
Запишите имя сети (SSID), IP-адрес и пароль.
Настройте портативное устройство.
[Параметры] > [Wi-Fi]
Выберите из списка имя сети (SSID), которое отображается на шаге 5 данной процедуры.
Введите пароль, который был указан на шаге 5 > [Подключ.]
Сетевое соединение между этим аппаратом и компьютером или портативным устройством будет настроено.
Если компьютер или портативное устройство не поддерживает Wi-Fi Direct, но поддерживает WPS, можно выполнить настройку сети с помощью кнопки.
[Главный экран] > [Wi-Fi Direct]
Нажмите кнопку на компьютере или на портативном устройстве и одновременно с этим выберите пункт [Нажимная кнопка] на экране панели управления.
С помощью настройки Wi-Fi Direct можно одновременно подключить не более трех портативных устройств. Если устройства, поддерживающие функцию Wi-Fi Direct, уже подключены, то для подключения другого устройства отключите от сети ранее подключенные устройства. Для отключения используются следующие методы:
• отключение от сети компьютера или портативного устройства;
• отключение от сети всех устройств на панели управления:
нажмите клавишу [Главный экран] > [Wi-Fi Direct] > [Список подключ. устройств] > [Отключить все];
NFC (Near Field Communication) — международный стандарт связи ближнего радиуса действия для передачи данных на расстояние до 10 см. Для передачи данных достаточно просто держать портативное устройство с поддержкой NFC рядом с аппаратом.
Конфигурация настроек с помощью веб-страницы
Настройки можно конфигурировать из Command Center RX.
Настройку NFC можно выполнить в системном меню.
В данном разделе приведен пример настройки NFC из системного меню.
Клавиша [Системное меню/Счетчик] > [Система/Сетевой] > Введите имя пользователя и пароль > [Вход] > [Сеть] > [NFC]
По прошествии определенного времени с момента последнего использования аппарат автоматически переходит в режим энергосбережения. Если аппарат, находящийся в режиме ожидания, не используется, питание автоматически выключается.
Если аппарат не работает в течение определенного времени, засветится индикатор энергосбережения и экран погаснет для экономии энергии. Такое состояние называется режимом энергосбережения.
На экране отображается сообщение "Малая мощность". Появляется отображение. Время, заданное поумолч.: 1 минута (заводская настройка)
Если в режиме энергосбережения на аппарат поступают данные печати, он автоматически "пробуждается" и начинает печатать. Также при получении факсимильных данных во время пребывания аппарата в режиме ожидания аппарат автоматически выходит из этого режима и начинает печать.
Для возобновления копирования выполните одно из следующих действий.
• Нажмите любую клавишу на панели управления.
• Коснитесь сенсорной панели.
• Откройте автоподатчик оригиналов.
• Загрузите оригиналы в автоподатчик оригиналов. Аппарат будет готов к работе спустя следующее время.
• ECOSYS M8124cidn: в течение 15,1 секунды
• ECOSYS M8130cidn: в течение 17,6 секунды
Имейте в виду, что условия окружающей среды, такие как вентиляция, могут привести к замедленной реакции аппарата.
Если таймер режима низкого энергопотребления совпадает с таймером режима ожидания, приоритетным является режим ожидания.
Аппарат может сократить потребление электроэнергии при восстановлении из энергосберегающего режима. Доступны следующие варианты восстановления из энергосберегающего режима: "Полное восстановление", "Обычное восстановление" или "Восстановление с энергосбережением". Настройкой по умолчанию является "Обычное восстановление".
Нажмите клавишу [Энергосбережение]. Сенсорная панель и все индикаторы на панели управления, за исключением индикатора энергосбережения, погаснут для максимальной экономии энергии. Такое состояние называется режимом ожидания.
Если в режиме ожидания будут получены данные печати, аппарат автоматически выйдет из этого режима и начнет печать. Также при получении факсимильных данных во время пребывания аппарата в режиме ожидания аппарат автоматически выходит из этого режима и начинает печать.
Для возобновления работы выполните описанные ниже действия.
При задействовании данной функции аппарат автоматически переходит в режим ожидания, если не используется в течение установленного интервала времени.
Установленный по умолчанию интервал времени равен 15 минутам.
Можно настроить переход в режим ожидания для каждой функции. Когда аппарат перейдет в режим ожидания, распознавание смарт-карты будет невозможно.
Мастер установки аппарата запускается, когда оборудование включается впервые после установки. До начала использования аппарата при необходимости задайте такие настройки, как дата и время, конфигурация сети и функции энергосбережения.
Элемент
Настройка факса
Настройка основных параметров факса. Функции факса доступны только на изделиях с установленной функцией факса.
Настройка энергосбережения
Настройка параметров функции энергосбережения.
1. Режим ожидания
Счетчик реж. ожидания Уровень сна (кроме моделей для стран Европы)
2. Режим энергосб.
Таймер низ. энергопотр.
Настройка сети
1. Сетевой
Выбор сети*1 Wi-Fi*2 DHCP*3 IP-адрес*4 Маска подсети*4 Шлюз по умол.*4
*1 Данная функция отображается при условии установки дополнительного комплекта беспроводного сетевого интерфейса (IB-36).
Данный комплект беспроводного сетевого интерфейса является опцией для некоторых моделей. Обратитесь к своему дилеру, нашему торговому представителю или представителю сервисной службы, чтобы получить более подробную информацию.
*2 Данная функция отображается, если для [Выбор сети] установлено [Wi-Fi].
*3 Данная функция отображается, если для [Выбор сети] установлено [Проводная сеть].
*4 Данная функция отображается, если для [DHCP] установлено [Откл.].
Если появляется экран аутентификации пользователя, следует ввести имя пользователя и пароль для входа в систему, а затем нажать [Вход].
ECOSYS M8124cidn:2400, ECOSYS M8130cidn:3000
Клавиша [Системное меню/Счетчик] > [Мастер быстрой установки]
Выберите функцию.
Настройка пользовательского ящика.
Запустите мастер быстрой установки. Для настройки параметров следуйте указаниям на экране.
Конец
Выйти из мастера. Применить настройки параметров.
« Назад
Вернуться к предыдущему элементу.
Далее »
Перейти к следующему элементу без настройки текущего.
Далее >
Перейти к следующему экрану.
< Назад
Возврат к предыдущему экрану.
Готово
Регистрация настроек и выход из мастера.
Для использования функций принтера аппарата или передачи в режиме TWAIN/WIA либо сетевого факса с компьютера установите соответствующее программное обеспечение с прилагаемого диска DVD (Product Library).
В качестве метода установки можно выбрать либо вариант [Экспресс-установка], либо вариант [Пользовательская установка]. Стандартным методом установки является [Экспресс-установка]. Если компоненты не удается установить с помощью параметра [Экспресс-установка], воспользуйтесь вариантом [Пользовательская установка].
Программное обеспечение Описание
Экспресс-установка
КХ DRIVER
Данный драйвер позволяет печатать на аппарате файлы с компьютера. Один драйвер поддерживает несколько языков описания страниц (PCL XL, KPD и др.). Данный драйвер принтера позволяет использовать функциональные возможности аппарата с максимальной эффективностью.
Рекомендуется использовать этот драйвер для создания файлов PDF
KXXPS DRIVER
Данный драйвер принтера поддерживает формат XPS (XML Paper Specification), разработанный корпорацией Microsoft.
KPDL mini-driver/PCL mini-driver (PCL/KPDL)
Microsoft MiniDriver с поддержкой PCL и KPDL. Имеются некоторые ограничения на функциональные возможности аппарата и дополнительные функции, которые могут использоваться сданным драйвером.
FAX Driver
Позволяет передавать документы, созданные в программном приложении на компьютере, по факсу с помощью аппарата.
Kyocera TWAIN Driver
Данный драйвер дает возможность выполнять на аппарате сканирование с использованием приложения, совместимого с TWAIN.
Kyocera WIA Driver
WIA (Windows Imaging Acquisition) — функция Windows, дающая возможность двустороннего обмена данными между устройством для работы с изображениями, например сканером, и программным приложением для обработки изображений. Изображение может быть получено с помощью приложения, совместимого cWIA, что удобно, если на компьютере не установлено приложение, совместимое с TWAIN.
KYOCERA Net Viewer
Утилита, позволяющая осуществлять мониторинг аппарата в сети.
Status Monitor
Служебная программа, контролирующая состояние принтера и обеспечивающая функцию непрерывного формирования отчетов.
File Management Utility
Позволяет передавать и сохранять отсканированные документы в заданную сетевую папку.
KYOCERA Net Direct Print
Позволяет печатать файл PDF без запуска программы Adobe Acrobat/ Reader.
FONTS
Экранные шрифты, позволяющие использовать встроенные шрифты аппарата в программном приложении.
Для использования функции факса необходим дополнительный комплект факса.
Установка в режиме [Экспресс-установка].
Приведенные указания основываются на интерфейсе ОС Windows 8.1. Для получения подробной информации об установке с помощью варианта [Пользовательская установка] см.:
Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.
Для выхода из мастера нажмите [Закончить].
Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Это завершит процедуру установки драйвера принтера.
В случае установки драйвера TWAIN следует выполнить перечисленные ниже настройки.
Приведенные указания основываются на интерфейсе ОС Windows 8.1.
Если откроется экран автозапуска, нажмите [3anycк setup.exe].
Выберите [Пользовательская установка]. Установите программное обеспечение.
1 Выберите устройство для установки.
Если включена функция Wi-Fi или Wi-Fi Direct, обязательно укажите IP-адрес для имени порта. При указании имени хоста процесс установки может завершиться неудачно.
Невозможно обнаружить выключенный аппарат. Если компьютеру не удается обнаружить аппарат, убедитесь, что он включен и подключен к компьютеру через сетевой кабель, а затем щелкните С (Перезагрузить). Нажмите (Обновить).
В случае отсутствия нужного устройства выберите [Добавить пользовательское устройство], чтобы отобразить список и выбрать из него нужное устройство.
2 Выберите драйвер для установки.
3 Перейдите на вкладку [Служебные программы] и выберите утилиту для установки.
4 Нажмите [Установить].
Для выхода из мастера нажмите [Готово].
Функции принтера аппарата можно также использовать с помощью компьютера Мас.
• Установка в Mac OS должна выполняться пользователем, вошедшим с полномочиями администратора.
• При установке ПО на компьютер Мае установите для эмуляции аппарата [KPDL] или [KPDL(Auto)].
• При подключении с помощью Bonjour включите опцию Bonjour в сетевых настройках аппарата.
• На экране аутентификации введите имя и пароль, которые используются для входа в операционную систему.
• При выполнении печати посредством AirPrint устанавливать программное обеспечение не нужно.
Дважды щелкните ярлык [Куосега]. Откройте экран.
В зависимости от версии Mac OS дважды щелкните [OS X х.х]. Установите программное обеспечение.
Установите драйвер принтера в соответствии с инструкциями программного обеспечения установки. Это завершит установку драйвера принтера.
Если используется подключение через USB, аппарат будет обнаружен и подключен автоматически. В случае использования IP-подключения необходимо задать указанные ниже параметры.
1 Откройте "Системные настройки" и добавьте принтер.
2 Выберите [По умолчанию] и щелкните элемент, отображающийся в поле "Имя", а затем выберите драйвер.
Если используется подключение IP, щелкните пиктограмму [IP], за затем введите имя хоста или IP-адрес. В поле "Имя" автоматически отобразится число, введенное в поле "Адрес". При необходимости измените указанное значение.
3 Выберите доступные для аппарата опции.
4 Выбранный принтер добавлен.
Приведенные указания основываются на интерфейсе ОС Windows 8.1. А Откройте экран.
Нажмите чудо-кнопку [Поиск] и введите в поле поиска "TWAIN Driver Setting". Выберите [TWAIN Driver Setting] в списке результатов поиска. Откроется экран настроек драйвера TWAIN.
Справка
1 Введите имя аппарата.
2 Выберите из списка данный аппарат.
3 Введите IP-адрес аппарата или имя хоста.
4 Задайте единицы измерения.
5 При использовании SSL установите флажок рядом с SSL.
6 Нажмите [ОК].
Приведенные указания основываются на интерфейсе ОС Windows 8.1. Откройте экран.
1 Нажмите чудо-кнопку [Поиск] на рабочем столе и введите в поле поиска "Просмотр сканеров и камер". Щелкните [Просмотр сканеров и камер] в списке результатов поиска, после чего откроется экран "Сканеры и камеры".
В Windows 7 нажмите кнопку [Пуск] и введите "Сканер" в поле [Найти программы и файлы]. Нажмите [Просмотр сканеров и камер] в списке результатов поиска, после чего откроется экран "Сканеры и камеры".

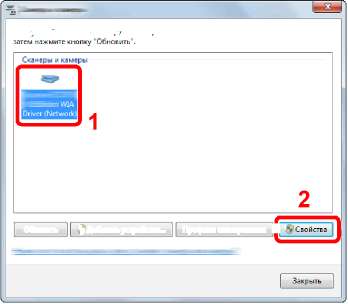

2 Выберите драйвер WIA, имеющий то же имя, что и аппарат, и нажмите [Свойства].
1 Выберите вкладку [Настройки].
2 Введите IP-адрес аппарата или имя хоста.
3 При использовании SSL установите флажок рядом с SSL.
5 Нажмите [ОК].
В Windows 8, Windows 8.1 и Microsoft Windows Server 2012
Чудо-кнопки на рабочем столе: [Поиск] > [Панель управления] > [Устройства и принтеры].
Установите драйвер.
Щелкните [Добавить устройство]. Выберите ярлык аппарата, а затем щелкните [Далее].
Когда ярлык аппарата появится в разделе "Принтеры" на экране "Устройства и принтеры", установка будет завершена.
В Windows 7
В меню "Пуск" выберите [Сеть].
В Windows нажмите кнопку [Пуск], затем выберите [Сеть].
Если в меню "Пуск" не отображается пункт [Сеть], выполните следующую процедуру.
1 Щелкните правой кнопкой мыши [Пуск] и выберите [Свойство] из появившегося меню.
2 Выберите на экране "Свойства панели задач и меню [Пуск]" вкладку [Меню [Пуск]] и щелкните [Настройка].
3 Когда откроется окно "Настройка меню [Пуск]", установите флажок "Сеть" и нажмите [ОК].
Правой кнопкой мыши щелкните ярлык аппарата, а затем выберите [Установить].
Если появится окно "Контроль учетных записей", нажмите [Продолжить]. Если появится окно "Найдено новое оборудование", нажмите [Отмена].
Во время установки дважды щелкните ярлык на панели задач, чтобы открыть окно "Установка программного обеспечения драйвера". Установка завершится, когда в окне [Установка программного обеспечения драйвера] появится сообщение "Устройства готовы к использованию". Когда в окне [Установка программного обеспечения драйвера] появится сообщение "Устройства готовы к использованию", установка завершена.
В Windows 10
1 В Windows правой кнопкой мыши щелкните кнопку [Пуск] и выберите следующее: [Панель управления] > [Устройства и принтеры].
2 Установите драйвер.
Когда ярлык аппарата появится в разделе "Принтеры" на экране [Устройства и принтеры], установка будет завершена.
В добавление к изложенной в данной главе информации администратор данного аппарата должен выполнить следующие проверки и повысить безопасность по мере необходимости.
Кроме того, данный аппарат оснащается функцией аутентификации пользователя, которую можно настроить, чтобы ограничить доступ к аппарату только теми пользователями, у которых имеется зарегистрированное имя при входе и пароль.
Для получения полного доступа к функциям страниц Command Center RX введите имя пользователя и пароль для входа. Ввод предварительно заданного пароля администратора дает пользователю доступ ко всем страницам, в том числе "Ящик для документов", "Адресная книга" и "Параметры" в меню навигации. Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)
Имя пользователя при входе: Admin Пароль при входе: Admin
В Command Center RX можно настраивать следующие параметры администратора и других пользователей.
1 Запустите веб-обозреватель.
2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.
Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке. [Информация об устройст] на главном экране > [Идентификация/проводная сеть] Примеры: пйрз://192.168.48.21/(для IP-адреса) https://MFPOO1 (если именем хоста является "MFP001")
На веб-странице отображается основная информация об аппарате и Command Center RX, а также текущее состояние аппарата.
Если отображается экран "Имеется проблема с сертификатом безопасности этого веб-сайта", настройте сертификат.
Также можно продолжить работу, не настраивая сертификат.
Выберите категорию из навигационной панели в левой части экрана.
Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке. [Информация об устройст] на главном экране > [Идентификация/проводная сеть]
3 Войдите в систему с полномочиями администратора.
Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)
4 Нажмите [Настройки безопасности].
4 В меню [Настройки устройства] выберите [Система].
Режим RAM-цис-'а Размер RAM-диска Дополн. память: Тип |шавиатуры USB
Замена A4fLetter. Ед. измерения . Устан. огран.:
Введите имя хоста.
Введите информацию об устройстве, а затем нажмите [Передать].
После изменения настроек перезапустите сеть или выключите, а затем включите аппарат снова.
Для перезапуска платы сетевого интерфейса нажмите [Сброс] в меню [Настройки управления] и затем нажмите [Перезапуск сети] в области "Перезапуск".
Настроив параметры SMTP, можно отправлять изображения, отсканированные аппаратом в виде вложений в электронные письма, и отправлять уведомления о завершении заданий по электронной почте.
Для использования этой функции необходимо подсоединить аппарат к почтовому серверу по протоколу SMTP. Кроме того, выполните следующие настройки.
• Настройки SMTP
Параметр: "Протокол SMTP" и "Имя сервера SMTP" в разделе "SMTP"
• Адрес отправителя при отправке электронной почты аппаратом
Параметр: "Адрес отправителя" в разделе "Настройки отправки электронной почты"
• Настройки ограничения размера сообщений электронной почты.
Параметр: "Предел размера сообщения эл. почты" в разделе "Настройки отправки электронной почты"
Откройте экран "Протокол SMTP".
1 Запустите Web-обозреватель.
4 В меню [Настройки сети] выберите [Протокол].
Установите для параметра "SMTP (передача эл. почты)" значение [Вкл.] в разделе "Протоколы отправки".
Откройте экран "Параметры электронной почты".

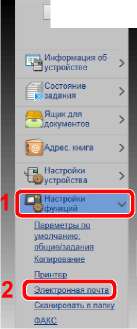

В меню [Настройки функций] выберите [Электронная почта].
Имя сервера SMTP:
Номер порта SMTP : Интервал ожидания сервера SMTP : Протокол аутентификации : Безопасность SMTP :
Задайте значения для настроек "SMTP" и "Параметры электронной почты".
SMTP
Задайте данное значение, чтобы отправлять с аппарата электронную почту.
Протокол SMTP
Отображение экрана настроек протокола SMTP. Проверьте, установлено ли для параметра "Протокол SMTP" значение [Вкл.]. Если установлено [Откл.], щелкните [Протокол] и установите для протокола SMTP значение [Вкл].
Имя сервера SMTP*1
Введите имя хоста или IP-адрес сервера SMTP
Номер порта SMTP
Укажите номер порта, который будет использоваться для SMTP Номер порта по умолчанию — 25.
Интервал ожидания сервера SMTP
Введите период ожидания в секундах.
Протокол аутентификации
Для использования аутентификации SMTP введите соответствующую информацию о пользователе.
SMTP Безопасность
Задайте параметры безопасности SMTP
Включите "Безопасность SMTP" в области "SMTP (передача эл.почты)" на странице [Настройки протокола].
Проверка соединения
Тесты для проверки правильности настроек без отправки электронной почты.
Ограничение на домены
Для ограничения доменов щелкните [Список доменов] и введите имена доменов с допустимыми или запрещенными адресами. Также можно задать ограничение по адресу электронной почты.
РОРЗ
Протокол РОРЗ
Если включена только функция отправки сообщений электронной почты с аппарата, выполнять указанные ниже настройки не нужно. Для включения функции приема электронной почты на аппарате ниже перечисленные параметры необходимо настроить.
Интервал проверки
Выполнить сейчас
Пользовательские настройки РОРЗ
Настройки отправки электронной почты
Ограничение размера электронного письма
Введите максимальный размер (в килобайтах) исходящего электронного письма. Если размер электронного письма превышает данное значение, отображается сообщение об ошибке и отправка электронной почты отменяется. Используйте данную настройку, если задан предел размера электронной почты для сервера SMTP В противном случае введите 0 (ноль), чтобы отправлять почту вне зависимости от предела размера. При вводе 0 (нуля) электронная почта будет отправлена независимо от ограничения на размер.
Адрес отправителя *1
Укажите адрес отправителя при отправке электронной почты аппаратом. Введите адрес электронной почты, например, администратора аппарата, чтобы ответ или отчет о несостоявшейся доставке поступил к сотруднику, а не аппарату. Адрес отправителя должен соответствовать аутентификации SMTP
Адрес отправителя: Не более 128 символов
Подпись
Введите подпись. Подпись — это текст в свободной форме, который будет присоединяться к концу текста электронного письма. Подпись часто используется для дальнейшей идентификации аппарата.
Подпись: до 512 символов
Пар-ры функции по умолч.
Измените параметры функции по умолчанию на странице [Общие настройки/ настройки задания по умолчанию].
С помощью утилиты аппарата можно без проблем перенести адресные книги при замене аппарата.
Для зарегистрированной на аппарате адресной книги можно выполнять резервное копирование или перенос с помощью приложения KYOCERA Net Viewer, имеющегося на прилагаемом диске DVD.
Запустите KYOCERA Net Viewer. Создайте резервную копию.
1 Щелкните правой кнопкой мыши на наименовании модели, для которой нужно выполнить резервное копирование адресной книги, и выберите [Дополнительно] - [Настроить несколько устройств].
2 Выберите [Пользоват. режим] и нажмите [Далее].
Ражим Multi-Sat
Выберете тип режима Multi-Set
3 Выберите целевую группу устройств и нажмите [Далее].
4 Выберите [Адресная книга устройства] и нажмите [Далее].
5 Выберите [Создать с устройства] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].
6 Выберите модель, для которой нужно осуществить резервное копирование, и нажмите [Далее].
Исходное устройство
Выбрать («сходное устройстве
Если откроется окно "Вход с правами администратора", заполните поля "Вход с правами администратора" и "Пароль при входе", а затем нажмите [ОК]. Ниже приведены настройки по умолчанию (прописные и строчные буквы различаются (учитывается регистр)).
7 Нажмите [Сохранить в файл].
8 Укажите путь для сохранения файла, введите имя файла и нажмите [Сохранить].
Убедитесь, что в качестве "Типа файла" выбран "Файл XML".
9 После сохранения файла следует обязательно нажать [Отмена], чтобы закрыть окно.
Запустите KYOCERA Net Viewer. Загрузите данные адресной книги.
1 Щелкните правой кнопкой мыши на имени модели, на которую нужно передать адресную книгу, и выберите [Дополнительно] - [Настроить несколько устройств].
5 Выберите [Создать из файла] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].
Если установить флажок [Перезаписать настройки на целевом устройстве], адресная книга аппарата будет перезаписана с записи № 1.
6 Щелкните [Обзор] и выберите файл резервной копии адресной книги, затем нажмите [Далее].
7 Щелкните [Готово].
Набор функций аппарата можно расширить, установив программные приложения.
Можно установить приложения, которые помогут оптимизировать повседневную работу, например расширить возможности сканирования и аутентификации.
Для получения более подробной информации обратитесь к торговому представителю или дилеру.
Для использования приложений необходимо сначала установить приложение на аппарат, а затем активировать его.
На аппарат можно устанавливать приложения и сертификаты. Число запускаемых приложений может зависеть от типа конкретных приложений.
Процедура описана ниже.
Клавиша [Системное меню/Счетчик] > [Приложение] > [Приложение]
Если появляется экран аутентификации пользователя, следует ввести имя пользователя и пароль для входа в систему, а затем нажать [Вход]. Для этого вам нужно осуществить вход с правами администратора.
Установите приложение.
1 Нажмите [ + ] и/или [Меню] > [Добавить].
2 Вставьте съемный носитель с устанавливаемым приложением в гнездо памяти USB.
Когда появится сообщение "Обнаружен съемный носитель памяти. Отображение файлов. Продолжить?", нажмите [Нет]. Если на панели управления аппарата появится сообщение с запросом подтверждения, выберите [Нет].
3 Выберите приложение для установки > [Установить]
4 Выберите [Да], чтобы отобразить экран съемного носителя.
Начнется установка приложения. Установка может занять некоторое время. Это зависит от устанавливаемого приложения.
По завершении установки снова откроется исходный экран.
• Для установки другого приложения повторите шаги 2-3 и 2-4.
• Для извлечения съемного носителя нажмите [Удалить память] и дождитесь появления сообщения "Съемный носитель памяти может быть безопасно извлечен.". Извлеките съемный носитель памяти.
при использовании материалов ссылка на сайт компании awella.ru обязательна
Это помогает нам анализировать трафик и делать сайт удобнее для вас. Продолжая просмотр, вы соглашаетесь с нашей правовой информацией.
