1 Автоподатчик оригиналов
2 Направляющие ширины оригиналов
3 Лоток оригиналов
4 Выходной лоток оригиналов
5 Внутренний лоток
6 Ограничитель бумаги
7 Передняя крышка
8 Кассета 1
9 Выключатель питания
10 Ограничитель оригиналов
11 Гнездо памяти USB
12 Кнопка открытия передней крышки
13 Щелевое стекло
14 Метки размера оригинала
15 Стекло оригинала
16 Панель управления
17 Ручки

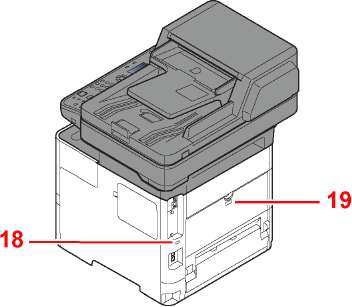

18 Паз замка для защиты от краж
19 Задняя крышка

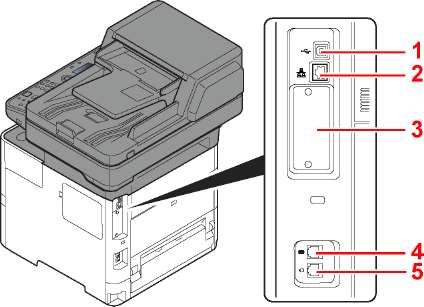

1 Разъем интерфейса USB
2 Разъем сетевого интерфейса
3 Дополнительный разъем интерфейса
4 Разъем для подключения к телефонному аппарату
5 Разъем для подключения к телефонной линии

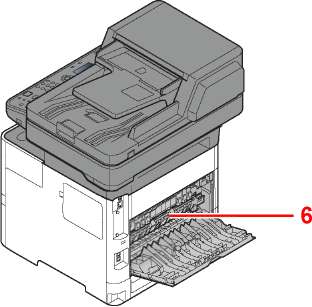

6 Крышка блока термофиксатора
7 Направляющие ширины бумаги
8 Удлинитель лотка
9 Универсальный лоток
10 Направляющая длины бумаги
11 Направляющие ширины бумаги
12 Поддон
13 Диск выбора формата
14 Крышка секции двусторонней печати
15 Контейнер с тонером
16 Фиксирующий рычаг контейнера с тонером
17 Вал регистрации
18 Левая крышка
19 Бункер для отработанного тонера

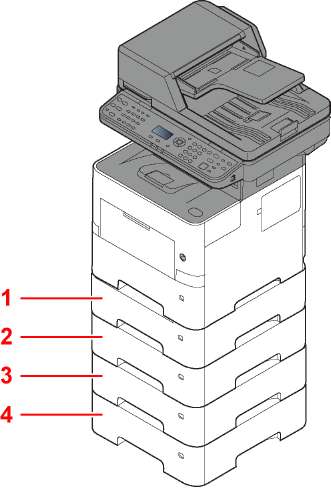

1 Кассета 2
2 Кассета 3
3 Кассета 4
4 Кассета 5
Подготовьте необходимые кабели в соответствии с условиями эксплуатации и целью использования аппарата. Подключение аппарата к ПК через USB
USB

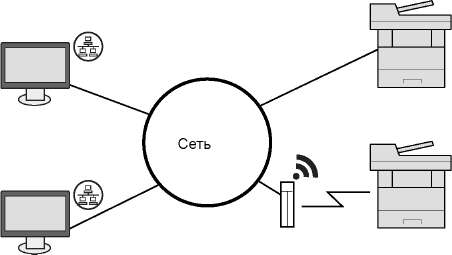

Подключение аппарата к ПК или планшету с помощью сетевого кабеля, Wi-Fi или Wi-Fi Direct
Подключение с помощью сетевого кабеля
Подключение Wi-Fi*1
Точка доступа Wi-Fi
Планшет
Подключение Wi-Fi Direct*1
*1 Только для моделей с дополнительным комплектом Wireless Network Interface Kit (IB-36).
Среда подключения Функция
Необходимый кабель
Подключение кабеля LAN к аппарату
Принтер/сканер/сетевой факс
Сетевой кабель (10BASE-T, 100BASE-TX, 1000BASE-T)
Подключение кабеля USB к аппарату
Принтер/сканер (TWAIN/WIA)
Кабель, совместимый с интерфейсом USB 2.0 (совместимый с интерфейсом Hi-Speed USB, макс, длина 5,0 м, экранированный)
Использование каких-либо других кабелей, кроме совместимых с USB 2.0, может привести к отказу.
Если питание включено, выключите его с помощью выключателя.
Подключите кабель к аппарату.

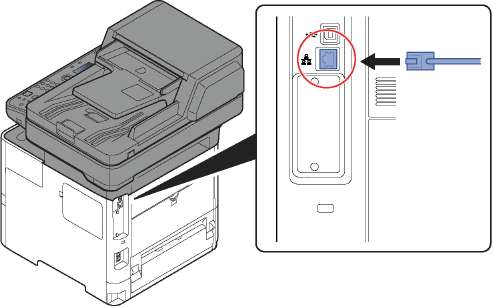

1 Подключите сетевой кабель к разъему сетевого интерфейса.
2 Подсоедините другой конец кабеля к концентратору.
Включите аппарат и выполните конфигурирование сети.

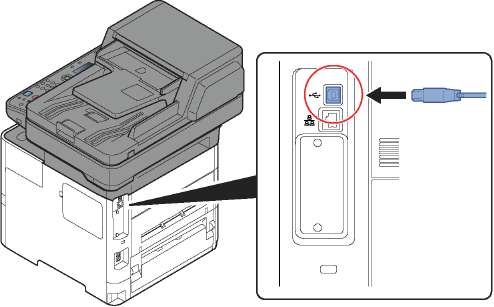

1 Подсоедините кабель USB к разъему интерфейса USB на левой стороне корпуса.
2 Подсоедините другой конец кабеля к ПК. Включите электропитание аппарата.
Подсоединение кабеля питания
Подсоедините один конец прилагаемого кабеля питания к аппарату, а другой — к розетке.
Используйте только кабель питания, поставляемый с аппаратом.
Включите питание с помощью выключателя питания.
Выключив аппарат с помощью выключателя питания, не включайте его сразу же после этого. Подождите как минимум 5 секунд и только потом включите питание.
Выключение питания
Выключите питание с помощью выключателя питания.
Отобразится сообщение с запросом подтверждения отключения питания.
Выключение питания занимает приблизительно 3 минуты.
Если данный аппарат не будет использоваться длительное время (например, в течение ночи), выключите его с помощью сетевого выключателя питания. Если аппарат не будет использоваться значительно больший период времени (например, во время отпуска), вытяните вилку шнура питания из розетки в качестве меры предосторожности.
При использовании изделий с функцией факса обратите внимание, что выключение аппарата с помощью сетевого выключателя питания сделает невозможным прием и передачу факсов.
Извлеките бумагу из кассет и уложите в упаковку для хранения, чтобы защитить ее от влаги.

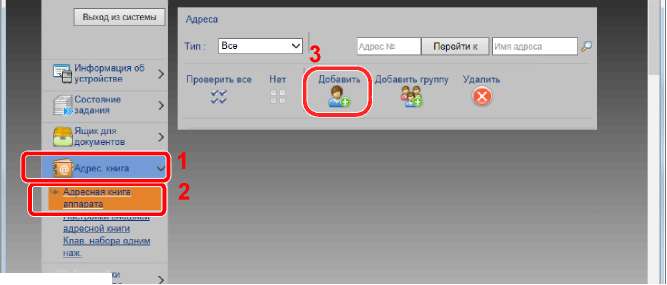

Адресная книга
Отображение экрана "Адресная книга".
Повтор вызова/ Пауза
Вызов предыдущего адресата. Кроме того, используется для ввода паузы при наборе номера факса.
Подтвердить/ Добавить адресат
Подтверждает или выбирает адресата.
Подсоединено CD
Переключает состояние трубки (трубка положена/поднята) при отправке факса вручную.
Вызов адресата, зарегистрированного для клавиши набора одним нажатием.
В данном разделе объясняются способы работы с меню параметров на дисплее сообщений.
Отображение меню и настройка параметров
Для вызова меню параметров нажмите клавишу [Системное меню/Счетчик] или [Меню функций]. С помощью клавиш [ОК] и [Back] выберите меню и выполните настройку параметров.
Системное меню/ Счетчик
Обычный экран
Для вызова меню параметров нажмите клавишу [Системное меню/Счетчик] или [Меню функций].
На отображаемом экране показаны направления, выбираемые с помощью доступных кнопок со стрелками.
При нажатии клавиши выбор осуществляется по строкам.
При нажатии клавиши выбор осуществляется по страницам.
Если отображается [ОК], нажмите клавишу [ОК] для подтверждения выбора.
Нажмите клавишу [ОК] для отображения выбранного меню.
Выход из режима работы с меню
Когда отображается [Выход], нажмите клавишу [Выход], чтобы выйти из меню параметров и вернуться к обычному экрану.
Перед выбранным пунктом отображается (звездочка).
Вернуться к экрану на один уровень выше можно с помощью клавиши [Back].
Нажмите клавишу [ОК], чтобы подтвердить выбранный параметр.
На экране копирования отображается выбранное устройство подачи бумаги.
1 Формат оригинала
2 Ориентация оригинала 5
3 Источник бумаги
4 Размер бумаги
5 Ориентация бумаги
Если при эксплуатации аппарата возникли трудности, можно получить необходимые сведения о его работе с помощью панели управления.
Когда на экране сообщений отображается [Справка], можно открыть экран справки, нажав [Справка]. На экране справки показана работа аппарата.
Откр. кассету 1 и удалите бумагу. Установите кассету 1.
Если для настройки функции требуются полномочия администратора или включено управление регистрацией пользователей, необходимо ввести имя пользователя и пароль при входе.
Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже. Имя пользователя при входе: 4500 Пароль при входе: 4500
Вы не сможете осуществить вход, если забыли имя пользователя при входе или пароль. В этом случае осуществите вход с правами администратора и измените имя пользователя или пароль.
Введите имя пользователя для входа.
1 Если во время работы отображается экран входа в систему, выберите "Имя польз, д/вх.", а затем нажмите клавишу [ОК].
• При выборе в качестве метода аутентификации пользователя параметра [Сетевая аутент.] отобразится [Меню]. Нажмите [Меню] и выберите [Тип входа]; после этого можно выбрать назначение аутентификации — [Лок. аутентиф.] или [Сетевая аутент.].
• Нажмите [Меню] и выберите [Домен]; после этого можно выбрать один из зарегистрированных доменов.
2 Введите с помощью цифровой клавиатуры имя пользователя для входа и нажмите клавишу [ОК].
Если для параметра "Операция входа" установлено [Выбер. символ], появится экран для ввода информации путем выбора из символов на дисплее сообщений.
Введите пароль при входе.
1 Выберите "Пароль при входе" и нажмите клавишу [ОК].
2 Введите пароль для входа в систему и нажмите клавишу [ОК].
Выберите [Вход].

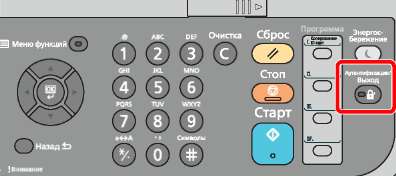

Для окончания сеанса работы на аппарате нажмите клавишу [Аутентификация/ Выход] — отобразится экран ввода регистрационного имени/пароля.
Автоматический выход пользователей из системы происходит в следующих обстоятельствах:
• при переходе аппарата в режим ожидания;
• при включенной функции автоматического сброса панели.
До начала использования аппарата при необходимости задайте такие настройки, как дата и время, конфигурация сети и функции энергосбережения.
Настройки аппарата по умолчанию можно изменить в меню системы.
Для установки местной даты и времени выполните следующие действия.

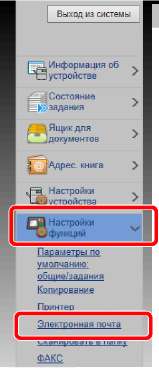

При передаче сообщения электронной почты с помощью функции передачи установленные здесь дата и время вставляются в заголовок сообщения. Установите дату, время и сдвиг часового пояса относительно гринвичского меридиана для региона, в котором используется аппарат.
• Если включено управление регистрацией пользователей, вы можете изменить настройки, только осуществив вход с правами администратора.
Если управление регистрацией пользователей отключено, отобразится экран аутентификации пользователя. Введите имя пользователя для входа и пароль, а затем нажмите [Вход].
• Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже. Имя пользователя при входе: 4500
Пароль при входе: 4500
• Сдвиг часового пояса следует определить перед установкой даты и времени.
• Можно периодически корректировать настройки времени, используя данные, полученные с сетевого сервера времени. Command Center RX User Guide
Откройте экран.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [ОК] > клавиша [вверх] [вниз] > [Установка даты] > клавиша [ОК]
Настройте параметры.
Клавиша [вверх] [вниз] > [Часовой пояс] > клавиша [ОК] > Выберите часовой пояс > клавиша [ОК] > [вверх] [вниз] > [Дата/время] > клавиша [ОК] > Задайте дату/время > клавиша [ОК] > [Формат даты] > Клавиша [ОК] > Выберите формат даты > клавиша [ОК]
Параметр Описание
Часовой пояс
Задайте разницу во времени по отношению к GMT. Выберите ближайшее место из списка. Если выбран регион, где применяется переход на летнее время, настройте параметры перехода на летнее время.
Дата/время
Задайте дату и время для местности, в которой используется аппарат. При выполнении отправки по электронной почте настроенные здесь дата и время будут отображаться в заголовке.
Значения: Год (от 2000 до 2037), Месяц (от 01 до 12), День (от 01 до 31), Час (от 00 до 23), Мин. (от 00 до 59), Секунда (от 00 до 59)
Формат даты
Выберите формат отображения года, месяца и даты. Год отображается в западной традиции счисления и записи.
Значение: Месяц/День/Год, День/Месяц/Год, Год/Месяц/День
С помощью клавиш [вверх] [вниз] введите нужное число.
Используйте клавиши [<] и [>] для изменения выделенной позиции ввода.
Настройка проводной сети
Аппарат оборудован сетевым интерфейсом, совместимым с такими сетевыми протоколами, как TCP/IP (IPv4), TCP/IP (IPv6), NetBEUI и IPSec. Он позволяет выполнять сетевую печать в Windows, Macintosh, UNIX и на других платформах.
Выберите протокол TCP/IP (IPv4) для подключения к сети Windows. Используются следующие методы конфигурации
Метод конфигурации
Описание
Страница для справки

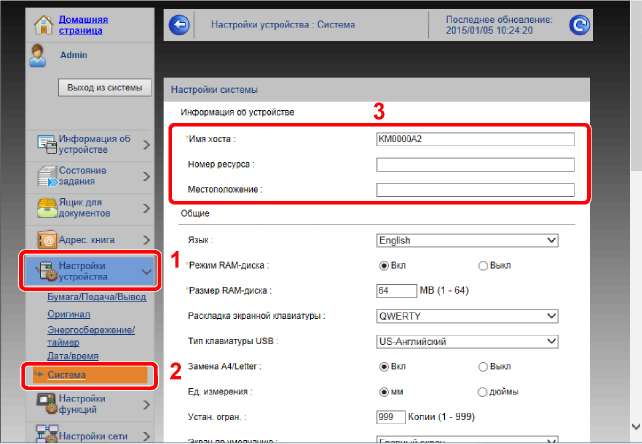

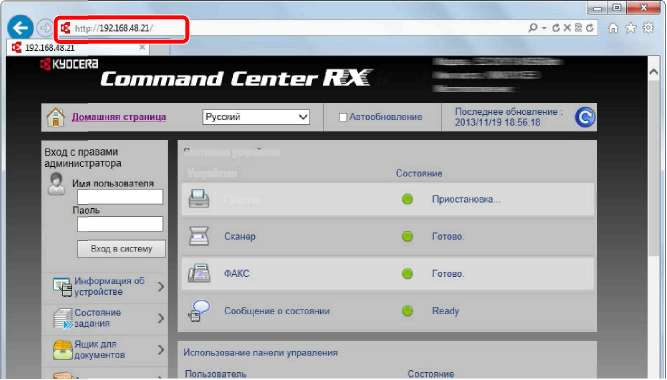

Конфигурация соединений на веб-странице
Для установленного сетевого интерфейса соединение можно сконфигурировать с помощью Command Center RX. Для опции IB-50 соединение можно сконфигурировать на специальной вебстранице.
Command Center RX User Guide
IB-50 Operation Guide
Настройка соединения с использованием утилиты настройки IB-50
Данная утилита включена в состав программ на компакт-диске IB-50. Вы можете воспользоваться ею в Windows.
До выполнения настроек обязательно подсоедините сетевой кабель.
Если включено управление входом пользователей в систему, изменение настроек возможно только после входа в систему с правами администратора.
Если управление регистрацией пользователей заблокировано, отобразится экран аутентификации пользователя. Введите имя пользователя и пароль при входе, а затем нажмите [Вход].
Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.
Имя пользователя при входе: 4500 Пароль при входе: 4500
Настройки IPv4
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Система/Сетевой] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настройки сети] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр. пров. сети] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настройка TCP/IP] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр. IPv4] > клавиша [ОК]
1 Клавиша [вверх] [вниз] > [DHCP] > клавиша [ОК] > клавиша [вверх] [вниз] > [Откл.] > клавиша [ОК]
2 Клавиша [вверх] [вниз] > [IP-адрес] > клавиша [ОК]
3 Задайте IP-адрес.
Можно задать любое значение от 000 до 255.
С помощью цифровой клавиатуры или клавиш [вверх] [вниз] введите нужное число.
4 Нажмите клавишу [ОК].
5 Клавиша [вверх] [вниз] > [Маска подсети] > клавиша [ОК]
6 Задайте маску подсети.
Используйте клавиши [>] для изменения выделенной позиции ввода.
7 Нажмите клавишу [ОК].
8 Клавиша [вверх] [вниз] > [Шлюз по умол.] > клавиша [ОК]
9 Задайте шлюз по умолчанию.
10 Нажмите клавишу [ОК].
11 Клавиша > [Auto-IP] > клавиша [ОК]
12 [Откл.] > клавиша [ОК]
После изменения настройки перезапустите сеть из системного меню или выключите, а затем повторно включите аппарат.
Заблаговременно узнайте у администратора сети IP-адрес и используйте его при выполнении данной настройки.
В следующих случаях задайте IP-адрес DNS-сервера в Command Center RX:
при использовании имени хоста с параметром DHCP, установленным на "Выкл.";
при использовании DNS-сервера, IP-адрес которого не назначается автоматически посредством DHCP.
Если на аппарате установлен комплект Набор беспроводного сетевого интерфейса (IB-36 и IB-51) и настроены параметры подключения, возможна печать или отправка в среде беспроводной сети (беспроводной ЛВС). Используются следующие методы конфигурации:
Настройка подключения с панели управления аппарата
Для подробной настройки сети в системном меню используйте функцию "Настройки Wi-Fi".
Настройки Wi-Fi
Настройка соединения с использованием утилиты для настройки Wi-Fi
Данная утилита включена в состав программ на диске Product Library. Конфигурацию соединения можно выполнить в соответствии с инструкциями, отображаемыми мастером.
Для IB-36 соединение можно сконфигурировать с помощью Command Center RX.
Для IB-51 соединение можно сконфигурировать на специальной веб-странице.
Руководство по эксплуатации IB-51
Настройка соединения с использованием утилиты настройкиIB-51
Данная утилита включена в состав программ на компакт-диске IB-51. Эту утилиту можно использовать на компьютерах под управлением как ОС Windows, так и Mac OS.
Если необходимо использовать сетевой интерфейс, отличный от проводного интерфейса, заданного по умолчанию, после установки дополнительного комплекта сетевого интерфейса (IB-50) и комплекта беспроводного сетевого интерфейса (IB-36 или IB-51) выберите требуемую настройку в разделе "Осн. сеть (клиент)".
Для отправки настроек Wi-Fi, сконфигурированных с помощью утилиты для настройки Wi-Fi, на аппарат, выполните локальное подсоединение компьютера или портативного устройства к аппарату. Доступны следующие методы соединения: проводное соединение с использованием сетевого кабеля и беспроводное соединение (Wi-Fi Direct).
• До начала использования утилиты для настройки Wi-Fi подсоедините компьютер к аппарату локально с помощью сетевого кабеля или по беспроводной связи с помощью функции Wi-Fi Direct.
• Для использования функции Wi-Fi Direct убедитесь, что она включена (для пункта Wi-Fi Direct установлено [ВКЛ.]), и выполните перезапуск сети с панели управления перед подключением компьютера к данному аппарату с функцией Wi-Fi Direct.
• Если соединение между компьютером и аппаратом устанавливается напрямую с помощью сетевого кабеля, функция Auto-IP (локальный канал) автоматически назначит адреса для аппарата и компьютера. В данном аппарате настройки Auto-IP используются в качестве настроек по умолчанию.
• Если компьютер поддерживает функцию WPS, сконфигурировать настройки можно на панели управления.
Подключение аппарата к компьютеру
1 Включите аппарат и подключите его к компьютеру с помощью сетевого кабеля.
2 Включите компьютер.
IP-адреса (локальный адрес канала) аппарата и компьютера генерируются автоматически.
Вставьте диск DVD.
Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.
Откроется диалоговое окно "Мастер нового оборудования". Нажмите [Отмена].
Если откроется экран автозапуска, нажмите [3anycKsetup.exe].
Если появится окно управления учетной записью, нажмите [Да] ([Разрешить]).
Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.
Выход
1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.
2 Нажмите [Принять].
Выберите [Обслуживание].
[Средство установки Wi-Fi] > [OK]
1 [Не использовать автоматическую конфигурацию] > [Далее] > [Далее]
2 [Использовать сетевой кабель] > [Далее] > [Далее]
3 [Легкая настройка] > [Далее]
Аппарат обнаружен.
• С помощью утилиты для настройки Wi-Fi можно выполнить поиск только одного аппарата. Для поиска аппарата требуется определенное время.
• Если аппарат не обнаружен, выберите [Расширенная настройка] > [Далее]. Выберите [Экспресс] или [Пользоват.] в качестве метода обнаружения устройства и укажите IP-адрес или имя хоста для поиска аппарата.
4 Выберите аппарат > [Далее]
5 Выберите [Использовать настройки устройства.] на вкладке [Режим аутентификации] и введите имя пользователя и пароль для входа в систему. Имя пользователя для входа и пароль должны принадлежать учетной записи администратора.
6 Настройте параметры связи > [Далее]
7 При необходимости измените настройки точки доступа > [Далее]
Сеть настроена.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Система/Сетевой] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настройки сети] > клавиша [ОК] > клавиша [вверх] [вниз] > [Нас. Wi-Fi Direct] > клавиша [ОК] > клавиша [вверх] [вниз] > [Wi-Fi Direct] > клавиша [ОК]
Клавиша [вверх] [вниз] > [Вкл.] > клавиша [ОК]
Выполните перезапуск сети.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Система/Сетевой] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настройки сети] > клавиша [ОК] > клавиша [вверх] [вниз] > [Перезапуск сети] > клавиша [ОК] > [Да]
Подключите компьютер или портативное устройство к аппарату.
Если откроется экран автозапуска, нажмите [3anycкsetup.exe].
2 [Wi-Fi Direct] > [Далее] > [Далее]
3 [Расширенная установка] > [Далее]
Выберите [Экспресс] или [Пользоват.] в качестве метода обнаружения устройства и укажите IP-адрес или имя хоста для поиска аппарата.
Если в аппарате предусмотрена функция беспроводной сети, настройка Wi-Fi Direct дает возможность выполнять печать из среды Wi-Fi Direct. Используются следующие методы конфигурации:
Установление соединения с компьютерами или портативными устройствами с поддержкой Wi-Fi Direct
Укажите имя аппарата с компьютера или портативного устройства.
Если на панели управления аппарата появится сообщение с запросом подтверждения, выберите [Да].
Сетевое соединение между этим аппаратом и портативным устройством настроено.
Установление соединения с компьютерами или портативными устройствами без поддержки Wi-Fi Direct
Ниже приводятся процедуры для подключения к портативным устройствам, работающим под управлением iOS.
Клавиша [Состояние/Отм. задач] > клавиша [вверх] [вниз] > [Wi-Fi Direct] > клавиша [ОК] > клавиша [вверх] [вниз] > [Подробная инфор.] > клавиша [ОК]
Запишите имя сети (SSID), IP-адрес и пароль.
Настройте портативное устройство.
1 [Параметры] > [Wi-Fi]
2 Выберите из списка имя сети (SSID), которое отображается на шаге 5 данной процедуры.
3 Введите пароль, который был указан на шаге 5 > [Подключ.]
Если компьютер или портативное устройство не поддерживает Wi-Fi Direct, но поддерживает WPS, можно выполнить настройку сети с помощью кнопки.
Клавиша [Состояние/Отм. задач] > клавиша [вверх] [вниз] > [Wi-Fi Direct] > клавиша [ОК] > клавиша [вверх] [вниз] > [Нажм. кн. настр.] > клавиша [ОК]
Нажмите кнопку на компьютере или на портативном устройстве и одновременно с этим выберите пункт [Кнопка] на экране панели управления > [Далее].
Сетевое соединение между этим аппаратом и компьютером или портативным устройством будет настроено.
С помощью настройки Wi-Fi Direct можно одновременно подключить не более трех портативных устройств. Если устройства, поддерживающие функцию Wi-Fi Direct, уже подключены, то для подключения другого устройства отключите от сети ранее подключенные устройства. Для отключения используются следующие методы:
• отключение от сети компьютера или портативного устройства;
• отключение от сети всех устройств на панели управления:
Клавиша [Состояние/Отм. задач] > клавиша [вверх] [вниз] > [Wi-Fi Direct] > клавиша [ОК] > клавиша [вверх] [вниз] > [Сост. подключен.] > клавиша [ОК] > [Меню] > клавиша [вверх] [вниз] > [Отключить все] > клавиша [ОК]
Если с момента последнего использования прошло еще некоторое время, аппарат автоматически переходит в режим ожидания, при котором энергопотребление сводится к минимуму. Если аппарат, находящийся в режиме ожидания, не используется, питание автоматически выключается.
Если аппарат не работает в течение определенного времени, засветится индикатор энергосбережения и экран погаснет для экономии энергии. Такое состояние называется режимом энергосбережения.
На экране отображается сообщение "Малая мощность".
Период времени, по истечении которого осуществляется переход в режим энергосбережения: 1 минута (параметр по умолчанию).
Если в режиме энергосбережения на аппарат поступают данные печати, он автоматически "пробуждается" и начинает печатать. Также при получении факсимильных данных во время пребывания аппарата в режиме энергосбережения аппарат автоматически выходит из этого режима и начинает печать.
Для возобновления копирования выполните одно из следующих действий.
• Нажмите любую клавишу на панели управления.
• Коснитесь сенсорной панели.
• Загрузите оригиналы в автоподатчик оригиналов.
Время выхода из режима энергосбережения
• не более 10 секунд
Имейте в виду, что условия окружающей среды, такие как вентиляция, могут привести к замедленной реакции аппарата.
Если таймер режима низкого энергопотребления совпадает с таймером режима ожидания, приоритетным является режим ожидания.
Для перехода в режим ожидания нажмите клавишу [Энергосбережение]. Дисплей сообщений и все индикаторы на панели управления (за исключением индикатора энергосбережения) погаснут для экономии максимального количества энергии. Такое состояние называют режимом ожидания.
Если в режиме ожидания будут получены данные печати, аппарат автоматически выйдет из этого режима и начнет печать.
Также при получении факсимильных данных во время пребывания аппарата в режиме ожидания аппарат автоматически выходит из этого режима и начинает печать.
Для возобновления работы выполните следующие действия.
Аппарату требуется 16 секунд для перехода в основной режим работы.
При задействовании данной функции аппарат автоматически переходит в режим ожидания, если не используется в течение установленного интервала времени.
Время,заданное по умолчанию: 1 минута.
Чтобы настроить таймер режима ожидания, переводящий аппарат в режим ожидания при простое, выполните описанные ниже шаги.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр. таймера] > клавиша [ОК] > клавиша [вверх] [вниз] > [Тайм. реж. ожид.] > клавиша [ОК]
Задайте время перехода в режим ожидания.
1 Введите время перехода в режим ожидания.
Можно задать любое значение от 1 до 240.
2 Нажмите клавишу [ОК].
Правила перехода в режим ожидания (модели для стран Европы)
Можно настроить переход в режим ожидания для каждой функции. Когда аппарат перейдет в режим ожидания, распознавание смарт-карты будет невозможно.
Для уровня сна можно выбрать один из следующих режимов: экономии энергии и быстрого восстановления. По умолчанию установлен режим экономии энергии.
В режиме экономии энергии энергопотребление будет еще ниже, чем в режиме быстрого восстановления. Данный режим также позволяет устанавливать режим ожидания отдельно для каждой функции. Распознавание смарт-карты будет невозможно.
Указанный параметр не отображается, если установлен дополнительный комплект сетевого интерфейса.
Для возобновления работы нажмите клавишу [Энергосбережение] на панели управления. Если в режиме ожидания будут получены данные печати, аппарат автоматически выйдет из этого режима и начнет печать.
Выполните приведенные ниже действия, чтобы выбрать уровень сна и задействовать энергосберегающий режим для каждой функции.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр. таймера] > клавиша [ОК] > клавиша [вверх] [вниз] > [Уровень сна] > клавиша [ОК]
Выберите уровень сна.
Клавиша [вверх] [вниз] > [Быстрое восстан.] или [Эконом, энергии] > клавиша [ОК]
Если задан параметр [Эконом, энергии], укажите, следует ли использовать энергосберегающий режим для каждой функции.
Задайте правило перехода в режим ожидания.
1 Выберите функцию, которую нужно задать, и нажмите клавишу [ОК].
Пункт [Устр. счит. карт] отображается только в случае активации дополнительного комплекта Card Authentication Kit.
Пункт [ФАКС] отображается только на изделиях с установленной функцией факса.
2 Клавиша [вверх] [вниз] > [Откл.] или [Вкл.] > клавиша [ОК]
Повторите шаги 3-1 и 3-2 для установки другой функции.
Для использования функций принтера аппарата или передачи в режиме сетевого факса с компьютера установите соответствующее программное обеспечение с прилагаемого диска DVD (Product Library).
В качестве метода установки можно выбрать вариант [Экспресс-установка] или [Пользовательская установка] Стандартным методом установки является [Экспресс-установка]. Если компоненты не удается установить с помощью [Экспресс-установка], воспользуйтесь вариантом [Пользовательская установка].
Программное обеспечение
Экспресс-установка
КХ DRIVER
Данный драйвер позволяет печатать на аппарате файлы с компьютера. Один драйвер поддерживает несколько языков описания страниц (PCL XL, KPD и др.). Данный драйвер принтера позволяет использовать функциональные возможности аппарата с максимальной эффективностью.
Рекомендуется использовать этот драйвер для создания файлов PDF
KXXPS DRIVER
Данный драйвер принтера поддерживает формат XPS (XML Paper Specification), разработанный корпорацией Microsoft.
KPDL mini-driver/PCL mini-driver
Microsoft MiniDriver с поддержкой PCL и KPDL. Имеются некоторые ограничения на функциональные возможности аппарата и дополнительные функции, которые могут использоваться сданным драйвером.
FAX Driver
Позволяет передавать документы, созданные в программном приложении на компьютере, по факсу с помощью аппарата.
Kyocera TWAIN Driver
Данный драйвер дает возможность выполнять на аппарате сканирование с использованием приложения, совместимого с TWAIN.
Kyocera WIA Driver
WIA (Windows Imaging Acquisition) — функция Windows, дающая возможность двустороннего обмена данными между устройством для работы с изображениями, например сканером, и программным приложением для обработки изображений. Изображение может быть получено с помощью приложения, совместимого с WIA, что удобно, если на компьютере не установлено приложение, совместимое с TWAIN.
KYOCERA Net Viewer
Утилита, позволяющая осуществлять мониторинг аппарата в сети.
Status Monitor
Служебная программа, контролирующая состояние принтера и обеспечивающая функцию непрерывного формирования отчетов.
KYOCERA Net Direct Print
Позволяет печатать файл PDF без запуска программы Adobe Acrobat/ Reader.
FONTS
Экранные шрифты, позволяющие использовать встроенные шрифты аппарата в программном приложении.
Функцию факса можно использовать только на изделиях, для которых она предусмотрена.
Ниже приведен пример установки программного обеспечения в Windows 8.1 в режиме [Экспресс-установка].
Откроется диалоговое окно "Мастер нового оборудования". Нажмите [Отмена]. Если откроется экран автозапуска, нажмите [3anycKsetup.exe]. Если появится окно управления учетными записями, нажмите [Да].
Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект,, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.
Выберите [Экспресс-установка].
Установите программное обеспечение.
Также можно выбрать параметр [Использовать имя узла в качестве имени порта] и задать его для использования имени хоста стандартного порта TCP/IP. (Нельзя использовать USB-подключение.)
При выборе пункта [Установка] отобразится экран, запрашивающий вашу помощь в сборе данных. Выбрав один из вариантов ответов, нажмите [ОК].
Если включена функция Wi-Fi или Wi-Fi Direct, обязательно укажите IP-адрес для имени порта. При указании имени хоста процесс установки может завершиться неудачно.
Невозможно обнаружить выключенный аппарат. Если компьютеру не удается обнаружить аппарат, убедитесь, что аппарат включен и подключен к компьютеру через сетевой кабель или кабель USB, а затем щелкните (Перезагрузить).
Если появится окно безопасности Windows, нажмите [Все равно установить этот драйвер].
Если компьютер работает на базе Windows версии ниже 8, то для установки Status Monitor необходимо наличие на компьютере установленной платформы Microsoft .NET Framework 4.0.
Программа установки обнаружила, что следующие условия не выполнены.
Завершение установки.
Когда появится сообщение "Программное обеспечение готово к использованию", можно начинать работу с программным обеспечением. Для печати пробной страницы установите флажок "Напечатать пробную страницу" и выберите аппарат.
Для выхода из мастера нажмите [Закончить].
Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Это завершит процедуру установки драйвера принтера.
В случае установки драйвера TWAIN следует выполнить перечисленные ниже настройки.
Ниже приведен пример процедуры установки программного обеспечения в Windows 8.1 в режиме [Пользовательская установка].
1 Щелкните [Просмотр лицензионного соглашения] и
прочтите лицензионное соглашение.

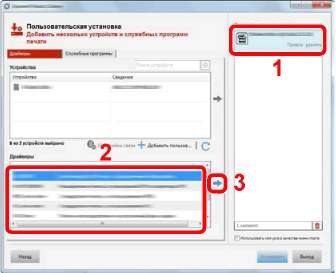

Выберите [Пользовательская установка].
1 Выберите устройство для установки.
В случае отсутствия нужного устройства выберите [Добавить пользовательское устройство], чтобы выбрать его напрямую.
2 Выберите драйвер для установки.
3 Перейдите на вкладку [Служебные программы] и выберите утилиту для установки.
4 Нажмите [Установить].
Программа установки обнаружилаг что следующие условия не выполнены.
Функции принтера аппарата можно также использовать с помощью компьютера Мас.
• Установка в MAC OS должна выполняться пользователем с полномочиями администратора.
• При печати с компьютера Macintosh установите эмуляцию аппарата на [KPDL] или [KPDL (Автом.)].
• При подключении с помощью Bonjour включите опцию Bonjour в сетевых настройках аппарата.
• На экране аутентификации введите имя и пароль, которые используются для входа в операционную систему.
• При выполнении печати посредством AirPrint устанавливать программное обеспечение не нужно.

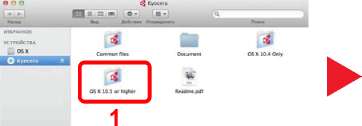

Дважды щелкните пиктограмму [Куосега].
Откройте экран
В зависимости от версии Mac OS дважды щелкните [Куосега OS X х.х].
Установка драйвера принтера.
Установите драйвер принтера в соответствии с инструкциями программного обеспечения установки.
Это завершит установку драйвера принтера.
Если используется подключение через USB, аппарат будет обнаружен и подключен автоматически.
В случае использования IP-подключения необходимо задать указанные ниже параметры.
Настройте принтер.
1 Откройте "Системные настройки" и добавьте принтер.
2 Выберите [По умолчанию] и нажмите на элемент, отображающийся в поле "Имя", а затем выберите драйвер в поле "Использование".
Если используется подключение IP, щелкните пиктограмму IP для подключения IP. Затем введите имя хоста или IP-адрес. В поле "Имя" автоматически отобразится число, введенное в поле "Адрес". При необходимости измените указанное значение.
3 Выберите доступные для аппарата опции.
4 Выбранный аппарат добавлен.
Зарегистрируйте данный аппарат в драйвере TWAIN: Приведенные указания основываются на интерфейсе ОС Windows 8.1.
1 Нажмите чудо-кнопку [Поиск] и введите в поле поиска "TWAIN Driver Setting". Выберите [TWAIN Driver Setting] в списке результатов поиска.
В Windows 7 нажмите кнопку [Пуск], [Все программы], [Куосега], а затем [TWAIN Driver Setting]. Откроется экран драйвера TWAIN.
2 Щелкните [Добавить].
2 Настройка драйвера TWAIN.
1 Введите имя аппарата.
2 Выберите из списка данный аппарат.
3 Введите IP-адрес аппарата или имя хоста.
4 Задайте единицы измерения.
5 При использовании SSLустановите флажок рядом cSSL
3 Задайте единицы измерения.
4 Задайте уровень сжатия.
5 Нажмите [ОК].
Если IP-адрес аппарата или имя хоста неизвестны, обратитесь к администратору.
Завершите регистрацию.
Для удаления выбранного аппарата нажмите [Удалить]. Для изменения имен нажмите [Изменить].
Зарегистрируйте данный аппарат в драйвере WIA. Приведенные указания основываются на интерфейсе ОС Windows 8.1.
1 Нажмите чудо-кнопку [Поиск] и введите в поле поиска "Просмотр сканеров и камер". Щелкните [Просмотр сканеров и камер] в списке результатов поиска, после чего откроется экран "Сканеры и камеры".
В Windows 7 нажмите кнопку [Пуск] и введите [Сканер] в поле [Найти программы и файлы]. Щелкните в списке поиска [Просмотр сканеров и камер], и откроется окно "Сканеры и камеры".
2 Выберите из драйверов WIAtot, который имеет такое же имя, что и аппарат, и нажмите [Свойства].
1 Выберите вкладку [Параметры].
2 Введите IP-адрес аппарата или имя хоста.
3 При использовании SSL установите флажок рядом с SSL.
2 Задайте уровень сжатия.
4 Нажмите [ОК].
Проверьте количество распечатанных и отсканированных страниц.
Клавиша [Системное меню/Счетчик] > клавиша > [Счетчик] > клавиша [ОК]
Проверьте показания счетчика.
Выберите пункт, который нужно проверить, и нажмите клавишу [ОК].
В добавление к изложенной в данной главе информации администратор данного аппарата должен выполнить следующие проверки и при необходимости настроить параметры.
Для отправки загруженного документа необходимо создать общую папку, с помощью которой компьютер сможет принять отправленный документ.
Передача отсканированных изображений по электронной почте (передача по электронной почте)
Отсканированное изображение оригинала можно отправить в виде вложения в электронное письмо.
Данный аппарат поставляется с двумя зарегистрированными стандартными пользователями: один с правами администратора аппарата, другой — с правами администратора. Вход под учетной записью этого пользователя дает возможность настраивать любые параметры; поэтому следует изменить имя пользователя при входе и пароль.
Кроме того, данный аппарат оснащается функцией аутентификации пользователя, которую можно настроить, чтобы ограничить доступ к аппарату только теми пользователями, у которых имеется зарегистрированное имя при входе и пароль.
Требуемый результат
Функция
Ограничение пользователей аппарата.
Реквизиты польз.
Автоматический сброс панели
Настройки смарт-карты*1
Ограничение доступных для использования базовых функций.
Локальная автор.
Настр. авторизации группы
строго
Недопущение использования документов, сохраненных на аппарате, другими пользователями.
Пользовательский ящик*2
Предотвращение утечки данных, сохраненных в аппарате.
Перезапись данных*3
Operation Guide Data Security Kit (E).
Шифрование*3
Функции шифрования PDF
Полное удаление данных с аппарата перед его утилизацией.
Удаление конфид. данных
*1 Требуется поставляемый отдельно комплект Card Authentication Kit.
*2 Требуется дополнительный диск SSD.
*3 Требуется дополнительный комплект Data Security Kit.
Если аппарат подключен к сети, можно задать различные настройки с помощью Command Center RX.
В данном разделе описан порядок доступа к Command Center RX, изменения настроек безопасности и имени хоста.
Для получения полного доступа к функциям страниц Command Center RX введите имя пользователя и пароль, а затем нажмите [Вход в систему]. Ввод предварительно заданного пароля администратора дает пользователю доступ ко всем страницам, в том числе "Ящик для документов", "Адресная книга" и "Параметры" в меню навигации. Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (с учетом регистра).)
Имя пользователя для регистрации: Admin Пароль для регистрации: Admin
Следующие настройки администратора и обычных пользователей можно выполнить в Command Center RX.
Настройки
Администр
Обычный пользователь
Информация об устройстве
Можно проверить структуру аппарата.
Состояние задания
Отображает всю информацию об устройстве, включая задания сканирования и печати, сохранение заданий, запланированные задания и статистику журнала заданий.
Ящик документов
Добавление или удаление ящиков документов или удаление документов из ящика документов.
Создание, редактирование или удаление адресов и групп адресов.
Настройки устройства
Выполнение расширенных настроек аппарата.
Настройки функций
Настройка дополнительных параметров функции.
Сетевые настройки
Настройка дополнительных сетевых параметров.
Настройки безопасности
Настройка дополнительных параметров безопасности.
Настройки управления
Настройка дополнительных параметров управления.
1 Запустите Web-обозреватель.
2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.
Для проверки IP-адреса аппарата и имени хоста нажмите в следующем порядке.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Отчет] > клавиша [ОК] > клавиша [вверх] [вниз] > [Печать отчета] > клавиша [ОК] > клавиша [вверх] [вниз] > [Стр. состояния] > клавиша [ОК] > [Да]
На веб-странице отображается основная информация об аппарате и Command Center RX, а также их текущее состояние.
Если отображается экран "Имеется проблема с сертификатом безопасности этого вебсайта", настройте сертификат.
Также можно продолжить работу, не настраивая сертификат.
Настройте функцию.
Выберите категорию из навигационной панели в левой части экрана.
3 Войдите в систему с полномочиями администратора.
Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (с учетом регистра).)
4 Нажмите [Настройки безопасности].
4 В меню [Настройки устройства] выберите [Система].
Введите имя хоста.
Введите информацию об устройстве, а затем нажмите [Передать].
После изменения настройки перезапустите сеть или выключите, а затем повторно включите аппарат.
Для перезапуска платы сетевого интерфейса нажмите [Сброс] в меню [Настройки управления] и затем нажмите [Перезапуск сети] в области "Перезапуск".
Настроив параметры SMTP, можно отправлять изображения, отсканированные аппаратом в виде вложений в электронные письма, и отправлять уведомления о завершении заданий по электронной почте.
Для использования этой функции необходимо подсоединить аппарат к почтовому серверу по протоколу SMTP. Кроме того, выполните следующие настройки.
• Настройки SMTP
Параметр: "Протокол SMTP" и "Имя сервера SMTP" в разделе "SMTP"
• Адрес отправителя при отправке электронной почты аппаратом
Параметр: "Адрес отправителя" в разделе "Настройки отправки электронной почты"
• Настройки ограничения размера сообщений электронной почты.
Параметр: "Предел размера сообщения эл. почты" в разделе "Настройки отправки электронной почты"
Откройте экран "Протокол SMTP".

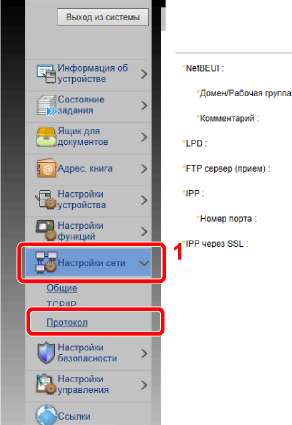

4 В меню [Настройки сети] выберите [Протокол].
Установите для параметра "SMTP (передача эл. почты)" значение [Вкл.] в разделе "Протоколы отправки".
Откройте экран "Параметры электронной почты".
В меню [Настройки функций] выберите [Электронная почта].
Протопоп SMTP :
Имя сервера SMTP:
Номер порта SMTP: А Интервал ожидания сервера SMTP: Протокол аутентификации : Безопасность SMTP:
Задайте значения для настроек "SMTP" и "Параметры электронной почты".
SMTP
Задайте данное значение, чтобы отправлять с аппарата электронную почту.
Протокол SMTP
Отображение экрана настроек протокола SMTP. Проверьте, установлено ли для параметра "Протокол SMTP" значение [Вкл.]. Если установлено [Откл.], щелкните [Протокол] и установите для протокола SMTP значение [Вкл].
Имя сервера SMTP*1
Введите имя хоста или IP-адрес сервера SMTP
Номер порта SMTP
Укажите номер порта, который будет использоваться для SMTP Номер порта по умолчанию — 25.
Интервал ожидания сервера SMTP
Введите интервал ожидания (в секундах).
Протокол аутентификации
Для использования аутентификации SMTP введите соответствующую информацию о пользователе.
Проверка соединения
Проверка правильности работы функции электронной почты с учетом выполненных настроек без отправки электронного письма.
Ограничение на домены
Для ограничения доменов щелкните [Список доменов] и введите имена доменов допустимых или запрещенных адресов. Также можно задать ограничение по адресу электронной почты.
РОРЗ
Протокол РОРЗ
Если включена только функция отправки сообщений электронной почты с аппарата, выполнять указанные ниже настройки не нужно. Для включения функции приема электронной почты на аппарате ниже перечисленные параметры необходимо настроить.
Интервал проверки
Выполнить сейчас
Пользовательские настройки РОРЗ
Настройки отправки электронн ой почты
Ограничение размера электронного письма
Введите максимальный размер (в килобайтах) исходящего электронного письма. Если размер электронного письма превышает данное значение, отображается сообщение об ошибке и отправка электронной почты отменяется. Используйте данную настройку, если задан предел размера электронной почты для сервера SMTP В противном случае введите 0 (ноль), чтобы отправлять почту вне зависимости от предела размера.
Адрес отправителя*1
Укажите адрес отправителя для сообщений электронной почты, отправленных аппаратом, например администратора аппарата, так чтобы ответ или отчет о несостоявшейся доставке поступил этому лицу, а не на аппарат. Адрес отправителя должен соответствовать аутентификации SMTP Максимальная длина адреса отправителя — 128 символов.
Настройки отправки электронной почты
Подпись
Введите подпись. Подпись — это текст в свободной форме, который будет присоединяться к концу текста электронного письма. Подпись часто используется для дальнейшей идентификации аппарата. Максимальная длина подписи -512 символов.
Параметры функции по умолчанию
Измените параметры функции по умолчанию на странице [Общие настройки/настройки задания по умолчанию].
*1 Обязательно введите данные.
С Нажмите [Передать].
4 Из меню [Адрес, книга] выберите [Адресная книга аппарата].
5 Щелкните [Добавить].
Заполните поля.
1 Введите информацию об адресате.
Введите информацию об адресате, которого нужно зарегистрировать. Подлежащие заполнению поля совпадают с полями при регистрации через панель управления.
2 Нажмите [Передать].
Для использования пользовательского ящика в аппарате должен быть установлен дополнительный диск SSD.

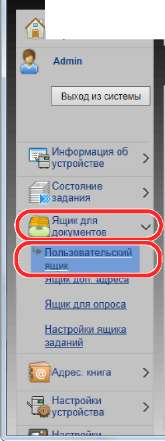

3 В меню [Ящик для документов] выберите [Пользовательский ящик].
4 Щелкните [Добавить].
1 Введите сведения о ящике.
Введите информацию о пользовательском ящике, который необходимо зарегистрировать.
Ящик для документов : Пользовательский ящик
4 Выберите номер или имя пользовательского ящика, в котором хранится документ.
Напечатайте документ.

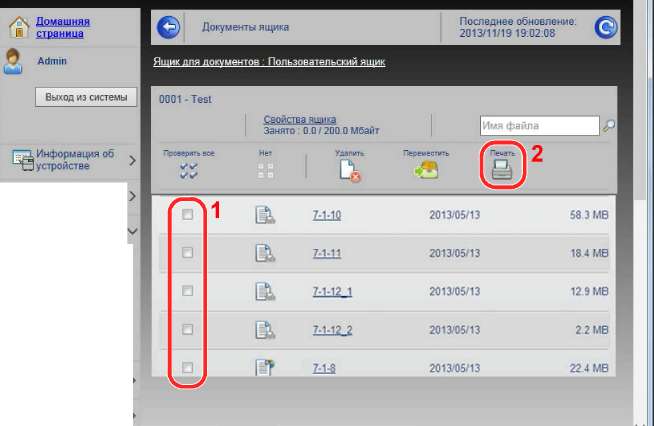

1 Выберите документ, который нужно напечатать.
2 Щелкните [Печать].
3 Сконфигурируйте настройки печати, нажмите [Печать].
С помощью утилиты аппарата можно без проблем перенести адресные книги при замене аппарата. Данный раздел объясняет, как передавать данные между нашими продуктами.
Для зарегистрированной на аппарате адресной книги можно выполнять резервное копирование или перенос с помощью KYOCERA Net Viewer с прилагаемого диска DVD.
Резервное копирование данных адресной книги на ПК 1 Запустите KYOCERA Net Viewer.
Создайте резервную копию.
1 Щелкните правой кнопкой мыши на наименовании модели, для которой нужно выполнить резервное копирование адресной книги, и выберите [Дополнительно] -[Настроить несколько устройств].
2 Выберите [Пользоват. режим] и нажмите [Далее].
3 Выберите целевую группу устройств и нажмите [Далее].
4 Выберите [Адресная книга устройства] и нажмите [Далее].
5 Выберите [Создать с устройства] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].
6 Выберите модель, для которой нужно осуществить резервное копирование, и нажмите [Далее].
7 Нажмите [Сохранить в файл].
8 Укажите путь для сохранения файла, введите имя файла и нажмите [Сохранить]. Убедитесь, что в качестве "Типа файла" выбран "Файл XML".
9 После сохранения файла следует обязательно нажать [Отмена], чтобы закрыть окно.
Запустите KYOCERA Net Viewer.
Загрузите данные адресной книги.
1 Щелкните правой кнопкой мыши на имени модели, на которую нужно передать адресную книгу, и выберите [Дополнительно] - [Настроить несколько устройств].
1
5 Выберите [Создать из файла] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].
6 Щелкните [Обзор] и выберите файл резервной копии адресной книги, затем нажмите [Далее].
7 Щелкните [Готово].
при использовании материалов ссылка на сайт компании awella.ru обязательна
Это помогает нам анализировать трафик и делать сайт удобнее для вас. Продолжая просмотр, вы соглашаетесь с нашей правовой информацией.
