Компоненты, настройка, подключение Kyocera Ecosys M2735DN

Наименования компонентов (внешняя сторона аппарата)

1 Автоподатчик оригиналов

2 Внутренний лоток

3 Стопор бумаги

4 Кассета 1

5 Выключатель питания

6 Кнопка открытия передней крышки

7 Выходной лоток оригиналов

8 Ограничитель оригиналов

9 Лоток оригиналов

10 Направляющие ширины оригиналов

11 Щелевое стекло

12 Панель управления

13 Стекло оригинала

14 Метки размера оригинала

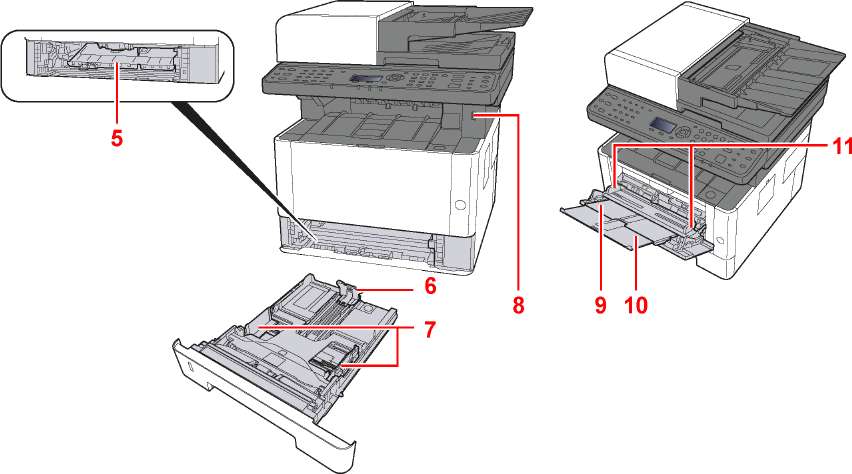

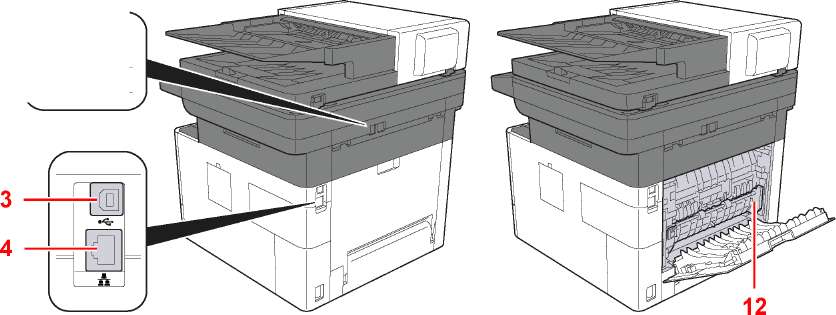

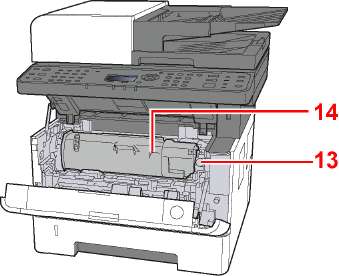

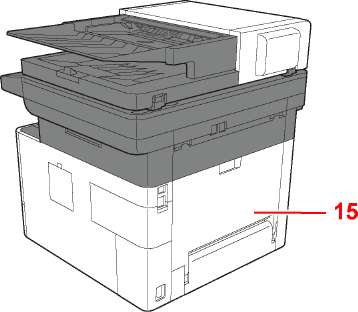

Наименования компонентов (разъемы / внутренние компоненты)

1 Разъем для подключения к телефонному аппарату

2 Разъем для подключения к телефонной линии

3 Разъем интерфейса USB

4 Разъем сетевого интерфейса

5 Крышка податчика

6 Направляющая длины бумаги

7 Направляющие ширины бумаги

8 Гнездо памяти USB

9 Универсальный лоток

10 Удлинитель лотка

11 Направляющие ширины бумаги

12 Крышка блока термофиксатора

13 Кнопка освобождения контейнера

14 Картридж

Наименования компонентов (с установленным дополнительным оборудованием)

1 Кассета 2

2 Кассета 3

Подключение аппарата и других устройств

Приготовьте кабели, требующиеся для эксплуатации аппарата и подходящие к вашей среде подключений. Подключение аппарата к ПК через USB

USB

При подключении аппарата к ПК или планшету с помощью сетевого кабеля, Wi-Fi или Wi-Fi Direct

Подключение с помощью сетевого кабеля

Используемые кабели

Подсоединение кабелей

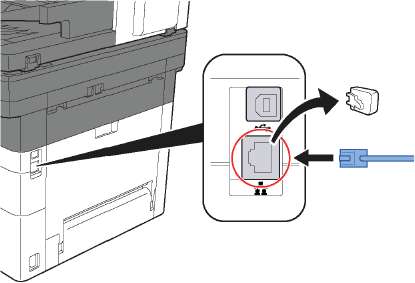

Подсоединение кабеля LAN

Убедитесь, что питание аппарата отключено.

Подключите кабель к аппарату.

1 Подключите кабель LAN к разъему сетевого интерфейса.

2 Подсоедините другой конец кабеля к концентратору или ПК.

Включите аппарат и выполните конфигурирование сети.

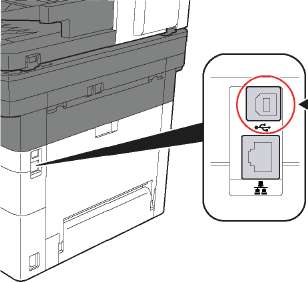

Подсоединение кабеля USB

Убедитесь, что питание аппарата отключено.

Подключите кабель к аппарату.

1 Подключите кабель USB к разъему интерфейса USB.

2 Подсоедините другой конец кабеля к ПК. Включите электропитание аппарата.

Подсоединение кабеля питания

Подключите кабель к аппарату.

Подсоедините один конец прилагаемого кабеля питания к аппарату, а другой к розетке.

Используйте только кабель питания, поставляемый с аппаратом.

Включение/выключение питания

Включение питания

Включите выключатель питания.

Выключение питания

Выключите выключатель питания.

Отобразится сообщение для подтверждения отключения питания.

Для выключения питания требуется приблизительно 3 минуты.

Если аппарат длительное время (например, в течение ночи) использоваться не будет, выключите его с помощью сетевого выключателя питания. Если аппарат не будет использоваться значительно больший период времени (например, во время отпуска), вытяните вилку шнура питания из розетки в качестве меры предосторожности.

При использовании изделий с функцией факса обратите внимание, что выключение аппарата с помощью сетевого выключателя питания сделает невозможным прием и передачу факсов.

Извлеките бумагу из кассет и уложите в упаковку для хранения, чтобы защитить ее от влаги.

Кнопки панели управления

1 Клавиша [Состояние/Отм. Задач]: отображение экрана состояния/отмены заданий.

2 Клавиша [Ящик документов/USB]: отображение экрана ящика документов/USB.

3 Клавиша [Системное меню/Счетчик]: отображение экрана системного меню/счетчика.

4 Клавиша [ФАКС] : отображение экрана факса.

5 Клавиша [Отправить]: отображение экрана для отправки. Можно изменить на отображение экрана адресной книги.

6 Клавиши для набора одним нажатием: вызов адресата, зарегистрированного для клавиши набора одним нажатием.

7 Индикатор [Wi-Fi] : мигает, если установлено соединение Wi-Fi.

8 Клавиши выбора: выбирают меню, отображаемое в нижней части экрана сообщений.

9 Индикатор [Обработка]: мигает во время печати или передачи/приема.

10 Индикатор [Память]: мигает во время обращения аппарата к памяти аппарата или факса.

11 Дисплей сообщений: отображает меню параметров, состояние аппарата и сообщения об ошибках.

12 Клавиша [Wi-Fi Direct] : выполняет настройку Wi-Fi Direct и отображает информацию про соединение и его состояние.

13 Клавиша [Подсоединено] : переключает состояние трубки (трубка положена/поднята) при отправке факса вручную.

14 Клавиша [Подтвердить/Добавить адресат]: подтверждает или добавляет адресата.

15 Клавиша [Повтор вызова/Пауза] : вызов предыдущего адресата. Кроме того, используется для ввода паузы при наборе номера факса.

16 Клавиша [Адресная книга]: отображает экран "Адресная книга".

17 Клавиша [Копировать]: отображает экран копирования.

Только на изделиях с установленной функцией факса.

Пожалуйста, обратите внимание, что Wi-Fi и Wi-Fi Direct, перечисленные в данном руководстве не могут быть использованы с этой машиной. На изделиях без функции факса имеется кнопка [Вызов адреса] (вместо клавиши [Повтор вызова/Пауза]).

18 Клавиша [Меню функций]: отображает экран меню функций факса.

19 Клавиша [Назад]: возврат к предыдущему экрану.

20 Индикатор [Внимание]: светится или мигает при возникновении ошибки и остановке задания.

21 Клавиши со стрелками: увеличивают или уменьшают числовые значения либо выбирают меню на дисплее сообщений. Кроме того, перемещение курсора при вводе символов.

22 Клавиша [ОК]: завершает функцию, закрывает меню или подтверждает введенные числа.

23 Цифровая клавиатура: служит для ввода цифр и символов.

24 Клавиша [Стоп]: отменяет или приостанавливает выполняемое задание.

25 Клавиша [Старт]: запускает операции копирования и сканирования, а также выполнение настройки.

26 Клавиша [Бесшумный режим]: снижает скорость печати для обеспечения бесшумной работы.

27 Клавиша [Аутентификация/Выход]: выполняет аутентификацию пользователя и завершает сеанс для текущего пользователя (т. е. выход из системы).

28 Клавиша [Энергосбережение]: переводит аппарат в режим ожидания. Выводит аппарат из режима ожидания (если включен).

29 Программные клавиши: используются для сохранения или вызова программ.

30 Клавиша [Сброс]: восстанавливает значения параметров по умолчанию.

31 Клавиша [Очистка]: удаляет введенные числа и символы.

Отображение меню и настройка параметров

Для вызова меню параметров нажмите клавишу [Системное меню/Счетчик] или [Меню функций]. С помощью клавиши [>], [ОК] или [Назад] выберите меню и выполните настройку параметров.

Для вызова меню параметров нажмите клавишу [Системное меню/Счетчик] или [Меню функций].

На отображаемом экране показаны направления, выбираемые с помощью доступных клавиш со стрелками.

При нажатии клавиши выбор осуществляется по строкам.

При нажатии клавиши выбор осуществляется по страницам.

Если отображается [ОК], нажмите клавишу [ОК] для подтверждения выбора.

Нажмите клавишу [ОК] для отображения выбранного меню.

Перед выбранным пунктом отображается (звездочка).

Выход из режима работы с меню

Когда отображается [Выход], нажмите клавишу [Выход], чтобы выйти из меню параметров и вернуться к обычному экрану.

При нажатии клавиши выбор осуществляется по строкам.

Вернуться к экрану на один уровень выше можно с помощью клавиши [Назад].

Нажмите клавишу [ОК], чтобы подтвердить выбранный параметр.

Вход в систему/выход из системы

Если для настройки функции требуются полномочия администратора или включено управление регистрацией пользователей, необходимо ввести имя пользователя и пароль при входе.

Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.

Вы не сможете осуществить вход, если забыли имя пользователя при входе или пароль. В этом случае осуществите вход с правами администратора и измените имя пользователя или пароль.

Вход

Введите имя пользователя для входа.

1 Если во время работы отображается экран входа в систему, выберите "Имя польз, д/вх.", а затем нажмите клавишу [ОК].

• При выборе в качестве метода аутентификации пользователя параметра [Сетевая аутент.] отобразится [Меню]. Нажмите [Меню] и выберите [Тип входа]; после этого можно выбрать назначение аутентификации — [Лок. аутентиф.] или [Сетевая аутент.].

• Нажмите [Меню] и выберите [Домен]; после этого можно выбрать один из зарегистрированных доменов.

2 Введите с помощью цифровой клавиатуры имя пользователя для входа и нажмите клавишу [ОК].

Если для параметра "Операция входа" установлено [Выбер. символ], появится экран для ввода информации путем выбора из символов на дисплее сообщений.

Введите пароль при входе.

1 Выберите "Пароль при входе" и нажмите клавишу [ОК].

2 Введите пароль при входе и выберите клавишу [ОК].

Выберите [Вход].

Выход

Для окончания сеанса работы на аппарате нажмите клавишу [Аутентификация/ Выход] — отобразится экран ввода имени пользователя при входе и пароля.

Автоматический выход пользователей из системы происходит в следующих обстоятельствах:

• при переходе аппарата в режим ожидания;

• при включенной функции автоматического сброса панели.

Настройки аппарата по умолчанию

До начала использования аппарата при необходимости задайте такие настройки как дата и время, конфигурация сети и функции энергосбережения.

Установка даты и времени

Для установки местной даты и времени выполните следующие действия.

При передаче сообщения электронной почты с помощью функции передачи установленные здесь дата и время вставляются в заголовок сообщения. Установите дату, время и сдвиг часового пояса относительно гринвичского меридиана для региона, в котором используется аппарат.

• Если включено управление регистрацией пользователей, вы можете изменить настройки, только осуществив вход с правами администратора. Если управление реквизитами пользователей отключено, отобразится экран аутентификации пользователя. Введите имя пользователя и пароль при входе, а затем нажмите [Вход].

• Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.

Сдвиг часового пояса следует определить перед установкой даты и времени.

Можно периодически настраивать правильное время, используя данные, полученные с сетевого сервера времени.

Откройте экран.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [ОК] > клавиша [вверх] [вниз] > [Установка даты] > клавиша [ОК]

Настройте параметры.

Клавиша [вверх] [вниз] > [Час. пояс] > клавиша [ОК] > выберите часовой пояс > клавиша [ОК] > клавиша [вверх] [вниз] > [Дата/время] > клавиша [ОК] > установите дату/время > клавиша [ОК] > клавиша [вверх] [вниз] > [Формат даты] > клавиша [ОК] > выберите формат даты > клавиша [ОК]

Настройка проводной сети

Аппарат оборудован сетевым интерфейсом, совместимым с такими сетевыми протоколами, как TCP/IP (IPv4), TCP/IP (IPv6), NetBEUI и IPSec. Он позволяет выполнять сетевую печать в Windows, Macintosh, UNIX и на других платформах.

Выберите протокол TCP/IP (IPv4) для подключения к сети Windows.

До выполнения настроек обязательно подсоедините сетевой кабель.

Если включено управление входом пользователей в систему, изменение настроек возможно только после входа в систему с правами администратора. Если управление реквизитами пользователей отключено, отобразится экран аутентификации пользователя. Введите имя пользователя и пароль при входе, а затем нажмите [Вход].

Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.

Откройте экран.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Система/Сетевой] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настройки сети] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр.пров. сети] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настройка TCP/IP] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр. IPv4] > клавиша [ОК]

При настройке статического IP-адреса

1 Клавиша [вверх] [вниз] > [DHCP] > клавиша [ОК] > клавиша [А] [ОК]

2 Клавиша [вверх] [вниз] > [IP-адрес] > клавиша [ОК] > [Откл.] > клавиша

3 Введите IP-адрес.

Можно задать любое значение от 000 до 255.

С помощью цифровой клавиатуры или клавиш [вверх] [вниз] введите нужное число.

Используйте клавиши [>] для изменения выделенной позиции ввода.

4 Нажмите клавишу [ОК].

5 Клавиша [вверх] [вниз] > [Маска подсети] > клавиша [ОК]

6 Задайте маску подсети.

Можно задать любое значение от 000 до 255.

С помощью цифровой клавиатуры или клавиш [вверх] [вниз] введите нужное число.

Используйте клавиши [>] для изменения выделенной позиции ввода.

7 Нажмите клавишу [ОК].

8 Клавиша [вверх] [вниз] > [Шлюз по умол.] > клавиша [ОК]

9 Задайте шлюз по умолчанию.

Можно задать любое значение от 000 до 255.

С помощью цифровой клавиатуры или клавиш [вверх] [вниз] введите нужное число.

Используйте клавиши [>] для изменения выделенной позиции ввода.

10 Нажмите клавишу [ОК].

11 Клавиша [вверх] [вниз] > [Auto-IP] > клавиша [ОК] 12 [Откл.] > клавиша [ОК]

После изменения настроек перезапустите сеть из системного меню или выключите, а затем включите аппарат.

Заблаговременно узнайте у администратора сети IP-адрес и используйте его при выполнении данной настройки.

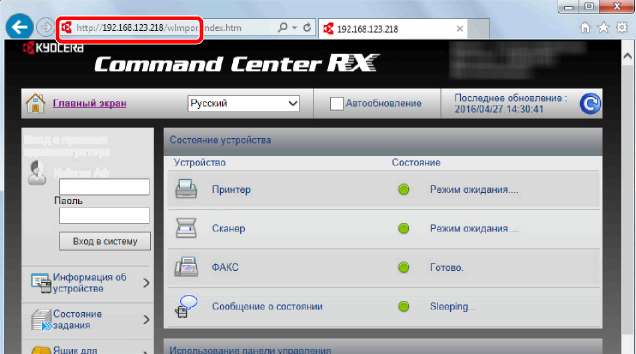

В следующих случаях задайте IP-адрес DNS-сервера в Command Center RX:

• Если имя хоста с настройкой DHCP установлено на "Выкл.".

• При использовании DNS-сервера, IP-адрес которого не назначается автоматически посредством DHCP.

Режим ожидания

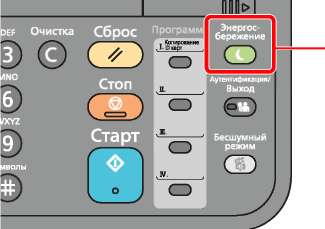

Для перехода в режим ожидания нажмите клавишу [Энергосбережение]. Дисплей сообщений и все индикаторы на панели управления (за исключением индикатора энергосбережения) погаснут для максимальной экономии электроэнергии. Такое состояние называют режимом ожидания.

Индикатор Энергосбережение

Если в режиме ожидания будут получены данные печати, аппарат автоматически включится и начнется печать.

Также при получении факсимильных данных в режиме ожидания аппарат автоматически выходит из этого режима и начинает печать.

Для возобновления работы выполните следующие действия.

• Нажмите клавишу [Энергосбережение].

Ниже приводится время выхода из режима ожидания.

• В течение 10 с

Имейте в виду, что условия окружающей среды, такие как вентиляция, могут привести к замедленной реакции аппарата.

Автоматический режим ожидания

При задействовании данной функции аппарат автоматически переходит в режим ожидания, если не используется в течение установленного времени.

Время до перехода в режим ожидания: • 1 минута (параметр по умолчанию) Изменение заданного времени до перехода в режим ожидания описано в разделе:

Откройте экран.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр. таймера] > клавиша [ОК] > клавиша [вверх] [вниз] > [Тайм. реж. ожид.] > клавиша [ОК]

Задайте время перехода в режим ожидания.

1 Введите время перехода в режим ожидания.

Можно задать любое значение из приведенных ниже.

• Для Европы: 1—60 минут

• За исключением Европы: 1—240 минут

С помощью цифровой клавиатуры или клавиш [вверх] [вниз] введите нужное число.

2 Нажмите клавишу [ОК].

Правила сна (модели для Европы)

Можно настроить переход в режим ожидания для каждой функции. При переходе аппарата в режим ожидания он не сможет распознавать смарт-карты.

Откройте экран.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр. таймера] > клавиша [ОК] > клавиша [вверх] [вниз] > [Правила сна] > клавиша [ОК]

Задайте правило перехода в режим ожидания.

1 Выберите функцию, которую нужно задать, и нажмите клавишу [ОК].

Пункт [Устр. счит. карт] отображается только в случае активации дополнительного комплекта Card Authentication Kit.

2 Клавиша [вверх] [вниз] > [Откл.] или [Вкл.] > клавиша [ОК]

Повторите шаги 2-1 и 2-2 для установки другой функции.

Уровень сна (экономия энергии и быстрое восстановление)

При задании уровня сна вы можете переключаться между следующими двумя режимами: энергосберегающим режимом и режимом быстрого возобновления. По умолчанию установлен энергосберегающий режим.

В энергосберегающем режиме энергопотребление уменьшается до еще более низкого уровня (по сравнению с режимом быстрого возобновления). Данный режим также позволяет устанавливать режим ожидания отдельно для каждой функции. Также нельзя будет распознавать смарт-карты.

Для возобновления работы нажмите клавишу [Энергосбережение] на панели управления. Если в режиме ожидания будут получены данные печати, аппарат автоматически выйдет из этого режима и начнет печать.

Откройте экран.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [ОК] > клавиша [вверх] [вниз] > [Настр. таймера] > клавиша [ОК] > клавиша [вверх] [вниз] > [Уровень сна] > клавиша [ОК]

Выберите уровень сна.

Клавиша [вверх] [вниз] > [Быстрое восстан.] или [Эконом, энергии] > клавиша [ОК]

При задании параметра [Эконом, энергии] продолжите настройку и задайте, следует ли использовать энергосберегающий режим для каждой функции.

Задайте правило перехода в режим ожидания.

1 Выберите функцию, которую нужно задать, и нажмите клавишу [ОК].

Пункт [Устр. счит. карт] отображается только в случае активации дополнительного комплекта Card Authentication Kit.

Пункт [ФАКС] отображается только на изделиях с установленной функцией факса.

2 Клавиша [вверх] [вниз] > [Откл.] или [Вкл.] > клавиша [ОК]

Повторите шаги 3-1 и 3-2 для установки другой функции.

Правила выключения питания

Правило выключения используется для автоматического отключения питания. Время, заданное по умолчанию, составляет 3 дня.

Бесшумный режим

Снижает скорость печати для обеспечения бесшумной работы. Выбирайте этот режим, если шум во время работы причиняет дискомфорт.

Если нажать клавишу [Бесшумный режим], будет мигать клавиша [Бесшумный режим] и аппарат перейдет в тихий режим.

Клавиша [Бесшумный режим]

В бесшумном режиме скорость обработки данных снижается по сравнению с обычным режимом работы.

Установка программного обеспечения

Для использования функций принтера аппарата или передачи в режиме TWAIN/WIA либо сетевого факса с компьютера установите соответствующее программное обеспечение с прилагаемого диска DVD (Product Library).

Программное обеспечение на DVD (Windows)

В качестве метода установки можно выбрать вариант [Экспресс-установка] или [Пользовательская установка]. Стандартным методом установки является [Экспресс-установка]. Если компоненты не удается установить с помощью [Экспресс-установка], воспользуйтесь вариантом [Пользовательская установка].

Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.

Функция факса может использоваться исключительно на изделиях, оснащенных такой функцией. Драйвер WIA и КХ XPS DRIVER невозможно установить в Windows ХР.

Установка программного обеспечения в Windows

Экспресс-установка

Ниже приведен пример процедуры по установке программного обеспечения в Windows 8.1 с помощью [Экспресс-установки].

Вставьте диск DVD.

Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.

Если откроется диалоговое окно "Мастер нового оборудования", нажмите [Отмена].

Если откроется экран автозапуска, нажмите [3anycKsetup.exe].

Если появится окно управления учетными записями, нажмите [Да] ([Разрешить]).

Откройте экран.

Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.

1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.

2 Нажмите [Принять].

Выберите [Экспресс-установка].

Установите программное обеспечение.

Также можно выбрать параметр [Использовать имя узла в качестве имени порта] и задать его для использования имени хоста стандартного порта TCP/IP. (При этом нельзя использовать подключение через USB.)

• Невозможно обнаружить выключенный аппарат. Если компьютеру не удается обнаружить аппарат, убедитесь, что аппарат включен и подключен к компьютеру через сетевой кабель или кабель USB, а затем нажмите (Перезагрузить).

• Если появится окно безопасности Windows, нажмите [Все равно установить этот драйвер].

• Если компьютер работает на базе Windows версии ниже 8, то для установки Status Monitor необходимо наличие на компьютере установленной платформы Microsoft .NET Framework 4.0.

Когда появится сообщение "Программное обеспечение готово к использованию", можно начинать работу с программным обеспечением. Для печати пробной страницы установите флажок "Напечатать пробную страницу" и выберите аппарат.

Для выхода из мастера нажмите [Закончить].

Если в Windows XP выбрано [Параметры устройства], то после нажатия [Закончить] откроется диалоговое окно параметров устройства. Настройте параметры для опций аппарата. Параметры устройства можно также настроить по завершении установки.

Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Это завершит процедуру установки драйвера принтера.

В случае установки драйвера TWAIN следует выполнить перечисленные ниже настройки.

Пользовательская установка

Ниже приведен пример процедуры установки программного обеспечения в Windows 8.1 в режиме [Пользовательская установка].

Вставьте диск DVD.

Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.

Если откроется диалоговое окно "Мастер нового оборудования", нажмите [Отмена].

Если откроется экран автозапуска, нажмите [3anycKsetup.exe].

Если появится окно управления учетными записями, нажмите [Да] ([Разрешить]).

Откройте экран.

Используя или устанавливая драйверы устройства и программное обеспечение, которое входит в комплект, вы соглашаетесь придерживаться условий и положений лицензионного соглашения.

1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.

2 Нажмите [Принять].

Выберите [Пользовательская установка].

Установите программное обеспечение.

1 Выберите устройство для установки.

Невозможно обнаружить выключенный аппарат. Если компьютеру не удается обнаружить аппарат, убедитесь, что аппарат включен и подключен к компьютеру через сетевой кабель или кабель USB, а затем нажмите С (Перезагрузить).

В случае отсутствия желаемого устройства нажмите [Добавить пользовательское устройство], чтобы напрямую выбрать устройство.

2 Выберите драйвер для установки.

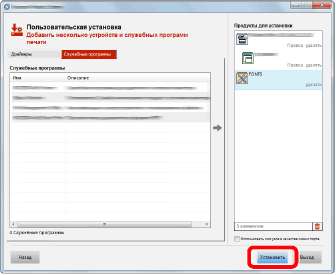

Добавить несколько устройств и служебных программ

3 Перейдите на вкладку [Служебные программы] и выберите утилиту для установки.

4 Нажмите [Установить].

Если компьютер работает на базе Windows версии ниже 8, то для установки Status Monitor необходимо наличие на компьютере установленной платформы Microsoft .NET Framework 4.0.

Когда появится сообщение "Программное обеспечение готово к использованию", можно начинать работу с программным обеспечением. Для печати пробной страницы установите флажок "Напечатать пробную страницу" и выберите аппарат.

Для выхода из мастера нажмите [Закончить].

Если в Windows XP выбрано [Параметры устройства], то после нажатия [Закончить] откроется диалоговое окно параметров устройства. Настройте параметры для опций аппарата. Параметры устройства можно также настроить по завершении установки.

Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Это завершит процедуру установки драйвера принтера.

В случае установки драйвера TWAIN следует выполнить перечисленные ниже настройки.

Установка программного обеспечения на компьютер Маc

Функции принтера аппарата можно также использовать с компьютера Macintosh.

• Установка в Mac OS должна выполняться пользователем, вошедшим с полномочиями администратора.

• При печати с компьютера Macintosh установите эмуляцию аппарата на [KPDL] или [KPDL(Abtom)].

• При подключении с помощью Bonjour включите опцию Bonjour в сетевых настройках аппарата.

• В окне аутентификации введите имя и пароль, используемые при входе в операционную систему.

• При выполнении печати посредством AirPrint устанавливать программное обеспечение не нужно.

Вставьте диск DVD.

Дважды щелкните пиктограмму [Куосега].

Откройте экран.

В зависимости от версии Mac OS дважды щелкните [Куосега OS X х.х].

Установка драйвера принтера.

Установите драйвер принтера в соответствии с указаниями установщика. Это завершит установку драйвера принтера.

Если используется подключение через USB, аппарат будет обнаружен и подключен автоматически. В случае использования IP-подключения необходимо задать указанные ниже параметры.

Настройте принтер.

1 Откройте "Системные настройки" и добавьте принтер.

2 Выберите [По умолчанию] и щелкните элемент, отображающийся в поле "Имя", а затем выберите драйвер в поле "Использование".

Если используется подключение IP, щелкните пиктограмму IP для подключения IP. Затем введите имя хоста или IP-адрес. В поле "Имя" автоматически отобразится число, введенное в поле "Адрес". При необходимости измените указанное значение.

3 Выберите доступные для аппарата опции.

4 Добавляется выбранный аппарат.

Установка TWAIN-драйвера

Зарегистрируйте данный аппарат в драйвере TWAIN. Приведенные указания основываются на интерфейсе ОС Windows 8.1.

Откройте экран.

1 Нажмите чудо-кнопку [Поиск] и введите в поле поиска "TWAIN Driver Setting". Выберите [TWAIN Driver Setting] в списке результатов поиска.

В Windows 7 нажмите кнопку [Пуск], [Все программы], [Куосега], а затем [TWAIN Driver Setting]. Откроется экран драйвера TWAIN.

2 Щелкните [Добавить].

Настройка драйвера TWAIN.

(Сеть)

1 Введите имя аппарата.

2 Выберите данный аппарат из списка.

3 Введите IP-адрес аппарата или имя хоста.

4 Задайте единицы измерения.

5 При использовании SSL установите флажок рядом с SSL.

6 Нажмите [ОК].

1 Введите имя аппарата.

2 Выберите данный аппарат из списка.

3 Задайте единицы измерения.

4 Задайте уровень сжатия.

5 Нажмите [ОК].

Если IP-адрес или имя хоста аппарата неизвестны, обратитесь к администратору.

Для удаления добавленного аппарата нажмите [Удалить]. Для изменения имен нажмите [Изменить].

Установка WIA-драйвера

Зарегистрируйте данный аппарат в драйвере WIA. Приведенные указания основываются на интерфейсе ОС Windows 8.1.

Откройте экран.

1 Нажмите чудо-кнопку [Поиск] и введите в поле поиска "Просмотр сканеров и камер". Щелкните [Просмотр сканеров и камер] в списке результатов поиска, после чего откроется экран "Сканеры и камеры".

В Windows 7 нажмите кнопку [Пуск] и введите [Сканер] в поле [Найти программы и файлы]. Щелкните в списке поиска [Просмотр сканеров и камер], и откроется окно "Сканеры и камеры".

2 Выберите из драйверов WIA тот, который имеет такое же имя, что и аппарат, и нажмите [Свойства].

Настройте драйвер WIA.

(Сеть)

1 Выберите вкладку [Параметры].

2 Введите IP-адрес или имя хоста аппарата.

3 При использовании SSL установите флажок рядом с SSL.

4 Задайте единицы измерения.

5 Нажмите [ОК].

(USB)

1 Выберите вкладку [Параметры].

2 Задайте уровень сжатия.

3 Задайте единицы измерения.

4 Нажмите [ОК].

Проверка счетчика

Проверка количества напечатанных и отсканированных листов.

Откройте экран.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Счетчик] > клавиша [ОК]

Проверьте показания счетчика.

Выберите элемент, который нужно проверить, и нажмите клавишу [ОК].

Отправка в общую папку (передача в папку (SMB))

Для отправки загруженного документа необходимо создать общую папку, с помощью которой компьютер сможет принять отправленный документ.

Отправка отсканированных изображений по электронной почте (передача по электронной почте)

Вы можете передавать отсканированное изображение оригинала в виде вложения в электронное письмо.

Усиление безопасности

Данный аппарат поставляется с двумя зарегистрированными стандартными пользователями: один с правами администратора аппарата, другой — с правами администратора. Вход под учетной записью такого пользователя дает возможность настраивать любые параметры; поэтому следует изменить имя пользователя при входе и пароль.

Кроме того, данный аппарат оснащается функцией аутентификации пользователя, которую можно настроить, чтобы ограничить доступ к аппарату только теми пользователями, у которых имеется зарегистрированное имя при входе и пароль.

Если аппарат подключен к сети, можно задать различные настройки с помощью Command Center RX.

В данном разделе описан порядок доступа к Command Center RX, изменения настроек безопасности и имени хоста.

Для получения полного доступа к функциям страниц Command Center RX введите имя пользователя и пароль, а затем нажмите [Вход в систему]. Ввод предварительно заданного пароля администратора дает пользователю доступ ко всем страницам, в том числе "Ящик для документов", "Адресная книга" и "Параметры" в меню навигации. Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Имя польз д/вх.: Пароль при входе:

Admin Admin

Следующие настройки администратора и обычных пользователей можно выполнить в Command Center RX.

Доступ к Command Center RX

Откройте экран.

1 Запустите Web-обозреватель.

2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.

Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Отчет] > клавиша [ОК] > клавиша [вверх] [вниз] > [Печать отчета] > клавиша [ОК] > клавиша [вверх] [вниз] > [Стр. состояния] > клавиша [ОК] > [Да]

Примеры: https://192.168.48.21/(для IP-адреса)

https://MFPOO1 (если именем хоста является "MFP001")

Вход с правами администратора

На веб-странице отображается основная информация об аппарате и Command Center RX, а также их текущее состояние.

Если отображается экран "Имеется проблема с сертификатом безопасности этого вебсайта", настройте сертификат.

Также можно продолжить работу, не настраивая сертификат.

Настройте функцию.

Выберите категорию из навигационной панели в левой части экрана.

Для получения полного доступа к функциям страниц Command Center RX введите имя пользователя и пароль, а затем нажмите [Вход в систему]. Ввод предварительно заданного пароля администратора дает пользователю доступ ко всем страницам, в том числе "Ящик для документов", "Адресная книга" и "Параметры" в меню навигации. Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Имя польз д/вх.: Пароль при входе:

Admin Admin

Изменение настроек безопасности

Откройте экран.

1 Запустите Web-обозреватель.

2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.

Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Отчет] > клавиша [ОК] > клавиша [вверх] [вниз] > [Печать отчета] > клавиша [ОК] > клавиша [вверх] [вниз] > [Стр. состояния] > клавиша [ОК] > [Да]

3 Войдите в систему с полномочиями администратора.

Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Имя польз д/вх.: Admin

Пароль при входе: Admin

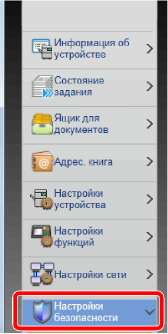

4 Нажмите [Настр. безопасн.].

В меню [Настр. безопасн.] выберите параметр, настройку которого требуется выполнить.

Изменение информации об устройстве

Откройте экран.

1 Запустите Web-обозреватель.

2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.

Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Отчет] > клавиша [ОК] > клавиша [вверх] [вниз] > [Печать отчета] > клавиша [ОК] > клавиша [вверх] [вниз] > [Стр. состояния] > клавиша [ОК] > [Да]

3 Войдите в систему с полномочиями администратора.

Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

Введите имя хоста.

Введите информацию об устройстве, а затем нажмите [Передать].

После изменения настроек перезапустите сеть или выключите, а затем включите аппарат снова.

Для перезапуска сети нажмите [Сброс] в меню [Настройки управления] и затем нажмите [Перезапуск сети] в области "Перезапуск".

Настройки электронной почты

После настройки параметров SMTP появляется возможность отправлять отсканированные с помощью аппарата изображения в виде вложений в электронные письма. При этом также можно отправлять на электронную почту уведомления о завершении выполнения заданий.

Для использования этой функции необходимо подсоединить аппарат к почтовому серверу по протоколу SMTP. Кроме того, настройте следующие параметры.

• Настройки SMTP

Параметр "Протокол SMTP" и "Имя сервера SMTP" в "SMTP"

• Адрес отправителя при отправке электронной почты с аппарата Параметр "Адрес отправителя" в "Настройки отправки электронной почты"

• Настройка ограничения размера электронных писем.

Параметр "Предел размера сообщения эл. почты" в "Настройки отправки электронной почты"

Ниже описана процедура задания параметров SMTP.

Откройте экран.

Откройте экран протокола SMTP.

1 Запустите Web-обозреватель.

2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.

Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке.

Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Отчет] > клавиша [ОК] > клавиша [вверх] [вниз] > [Печать отчета] > клавиша [ОК] > клавиша [вверх] [вниз] > [Стр. состояния] > клавиша [ОК] > [Да]

3 Войдите в систему с полномочиями администратора.

Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)

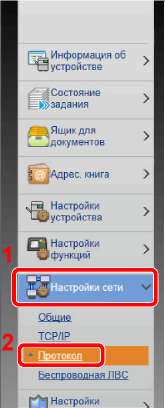

4 В меню [Настройки сети] выберите [Протокол].

Откройте экран.

Откройте экран параметров электронной почты.

В меню [Настройки функций] выберите [Электронная почта].

Протокол SMTP:

Имя сервера SMTP:

Номер порта SMTP : Интервал ожидания сервера SMTP: Протокол аутентификации : Безопасность SMTP:

Проверка соединения : Домен - ограничения :

Настройте параметры.

Задайте значения для настроек "SMTP" и "Параметры электронной почты".

Перенос адресной книги

Для зарегистрированной на аппарате адресной книги можно выполнять резервное копирование или перенос с помощью KYOCERA Net Viewer с прилагаемого диска DVD.

Резервное копирование данных адресной книги на ПК 1 Запустите KYOCERA Net Viewer.

Создайте резервную копию.

1 Щелкните правой кнопкой мыши на наименовании модели, для которой нужно выполнить резервное копирование адресной книги, и выберите [Дополнительно] -[Настроить несколько устройств].

2 Выберите [Пользоват. режим] и нажмите [Далее].

3 Выберите целевую группу устройств и нажмите [Далее].

4 Выберите [Адресная книга устройства] и нажмите [Далее].

5 Выберите [Создать с устройства] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].

6 Выберите модель, для которой нужно осуществить резервное копирование, и нажмите [Далее].

7 Нажмите [Сохранить в файл].

8 Укажите путь для сохранения файла, введите имя файла и нажмите [Сохранить]. Убедитесь, что в качестве "Типа файла" выбран "Файл XML".

9 После сохранения файла следует обязательно нажать [Отмена], чтобы закрыть окно.

Обратите внимание, что при нажатии [Готово] будет выполнена запись данных в адресную книгу аппарата.

Запись данных адресной книги в аппарат

Запустите KYOCERA Net Viewer.

Загрузите данные адресной книги.

1 Щелкните правой кнопкой мыши на имени модели, на которую нужно передать адресную книгу, и выберите [Дополнительно] - [Настроить несколько устройств].

2 Выберите [Пользоват. режим] и нажмите [Далее].

3 Выберите целевую группу устройств и нажмите [Далее].

4 Выберите [Адресная книга устройства] и нажмите [Далее].

5 Выберите [Создать из файла] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].

6 Щелкните [Обзор] и выберите файл резервной копии адресной книги, затем нажмите [Далее].

7 Щелкните [Готово].

Начнется процесс записи данных адресной книги. 8 После завершения процесса записи нажмите [Закрыть].

при использовании материалов ссылка на сайт компании awella.ru обязательна

Помогла информация на сайте ?

Оставьте отзыв о работе нашей компании !
