    Подготовка к использованию Kyocera Ecosys M2540DN

    Выбор блоков податчиков бумаги

    Выберите блоки податчиков бумаги в соответствии с форматом и типом бумаги.

    Имя

    Формат бумаги

    Тип бумаги

    Емкость

    Стр.

    1

    Кассета 1

    А4, В5, A5-R, А5, А6, Legal, Oficio II, Letter, Executive,

    Обычная, Предварительно отпечатанная, Высокосортная, Переработанная, Калька, 250 листов (80 г/м2)

    2

    Кассета 2

    Statement, Folio, 16K, 216x340 мм, ISOB5, Пользовательский

    Черновая, Бланк, Цветная, Перфорированная, Плотная, Высококачественная, Пользовательская 1—8

    3

    Кассета 3

    Допустимое количество листов варьируется в зависимости от условий эксплуатации и типа бумаги.

    Не следует использовать бумагу для струйных принтеров или бумагу, имеющую специальное покрытие. (Такая бумага может застрять или вызвать другие неисправности.)

    Загрузка в кассету

    Загрузите бумагу в кассеты. Описание процедур приведено для кассеты 1.

    Полностью вытяните кассету из аппарата.

    Если поддон поднят, прижмите поддон вниз до фиксации.

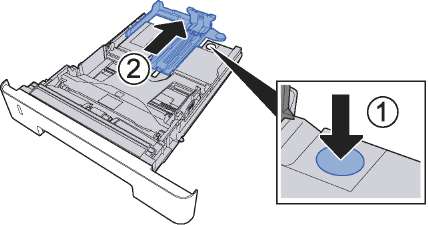

    Отрегулируйте положение направляющей длины бумаги в соответствии с требуемым форматом бумаги.

    Использование бумаги формата Folio, Oficio II или Legal

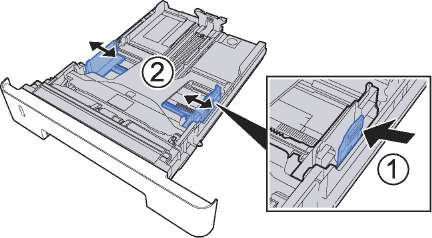

    Отрегулируйте положение направляющих ширины бумаги на левой и правой сторонах кассеты.

    Загрузите бумагу

    • Загрузите бумагу стороной для печати вниз.

    • После извлечения новой бумаги из упаковки пролистайте стопку веером, прежде чем загружать ее в универсальный лоток.

    • Перед загрузкой бумаги убедитесь, что она не скручена и не согнута. Скрученная или сложенная бумага может вызвать замятие.

    • Убедитесь в том, что высота стопки загруженной бумаги не превышает указанный уровень (см. рисунок выше).

    • Если бумага загружается без регулировки направляющих длины и ширины бумаги, возможен ее перекос или замятие.

    Осторожно задвиньте кассету 1 назад.

    Задвиньте все кассеты до упора. Если кассета не задвинута до конца, это может привести к замятию бумаги.

    Для отображения остатка бумаги на левой стороне лицевой части кассеты с бумагой имеется измеритель бумаги.

    Откройте экран.

    Клавиша [Системное меню/Счетчик] > клавиша[вверх] [вниз]> [Общие параметры] > клавиша [ОК] > клавиша[вверх] [вниз]> [Ориг./Пар. бум.] > клавиша [ОК] > клавиша[вверх] [вниз]> [Настр. кассеты 1 (до 3)] > клавиша [ОК]

    Настройте функцию.

    Выберите формат и тип бумаги.

    Меры предосторожности по выходу бумаги

    Стопор бумаги

    При использовании бумаги формата большего, чем A4/Letter, откройте ограничитель бумаги, показанный на рисунке.

    Подготовка к отправке документа в общую папку на ПК

    Проверьте информацию, которую нужно ввести на аппарате, и создайте папку для получения документа на компьютере. В следующем объяснении используются снимки экрана Windows 8.1. Сведения на экране в других версиях Windows будут отличаться.

    Выполните вход в систему Windows с использованием учетной записи администратора.

    Создание примечания об имени компьютера и полного имени компьютера

    Проверьте имя компьютера и полное имя компьютера.

    Откройте экран.

    В Windows 8.1 правой кнопкой мыши выберите [Компьютер] на начальном экране, а затем выберите [Свойства]. Или щелкните правой кнопкой мыши значок Windows и выберите [Система].

    В Windows 8 выберите на начальном экране рабочий стол, щелкните правой кнопкой мыши [Компьютер] из раздела [Библиотеки], затем выберите [Свойства].

    В Windows XP правой кнопкой мыши щелкните [Мой компьютер] и выберите [Свойства]. Отобразится диалоговое окно [Свойства системы]. В открывшемся окне выберите вкладку [Имя компьютера].

    В Windows 7 нажмите [Пуск], выберите [Компьютер], а затем [Свойства системы]. В Windows 10 правой кнопкой мыши щелкните кнопку [Пуск] и выберите [Система].

    Windows XP:

    Если полное имя компьютера не содержит точку (.), то полное имя компьютера и имя компьютера совпадают.

    Если полное имя компьютера содержит точку (.), то текстовая строка перед точкой (.) в полном имени компьютера и есть имя компьютера.

    После проверки имени компьютера нажмите кнопку экран "Свойства системы".

    [Закрыть], чтобы закрыть

    В Windows XP после проверки имени компьютера нажмите кнопку [Отмена], чтобы закрыть экран "Свойства системы".

    Определение имени пользователя и полного имени домена

    Проверьте имя домена и имя пользователя для входа в Windows.

    Откройте экран.

    Нажмите чудо-кнопку [Поиск] и введите в поле поиска "Командная строка". Выберите [Командная строка] в списке результатов поиска.

    В Windows 7 нажмите кнопку [Пуск], выберите [Все программы] (или [Программы]), [Стандартные], а затем [Командная строка].

    В Windows 10 правой кнопкой мыши щелкните кнопку [Пуск] и выберите [Командная строка].

    Появится окно "Командная строка".

    Проверьте правильность имени домена и имени пользователя.

    В окне командной строки введите "net config workstation" и затем нажмите [Ввод].

    Проверьте правильность имени пользователя и имени домена.

    Создание общей папки, создание примечания об общей папке

    Создайте общую папку на компьютере-адресате для получения документа.

    При наличии рабочей группы в свойствах системы выполните указанные ниже настройки, чтобы ограничить доступ к папке, предоставив его только конкретному пользователю или конкретной группе.

    1 Нажмите на рабочем столе чудо-кнопку [Параметры], выберите [Панель управления], [Оформление и персонализация], а затем [Параметры папок].

    В Windows XP щелкните [Мой компьютер] и выберите [Параметры папок] в меню [Сервис].

    В Windows 7 нажмите кнопку [Пуск], выберите [Панель управления], [Оформление и персонализация], а затем [Параметры папок].

    В Windows 10 откройте окно в Проводнике и выберите [Вид], [Параметры], а затем [Параметры папок].

    Убедитесь, что выбрана вкладка [Вид]

    Снимите флажок с пункта [Использовать мастер общего доступа (рекомендуется)] в разделе "Дополнительные параметры".

    В Windows XP щелкните вкладку [Вид] и уберите флажок с пункта [Использовать простой общий доступ к файлам (рекомендуется)] в разделе "Дополнительные параметры".

    Создание папки.

    Создайте на своем компьютере папку.

    Например, создайте папку с именем "scannerdata" на рабочем столе.

    1 Щелкните правой кнопкой мыши папку "scannerdata", выберите [Свойство] и щелкните [Общий доступ] и [Расширенная настройка общего доступа].

    В Windows XP щелкните правой клавишей мыши папку "scannerdata" и выберите [Общий доступ] (или [Доступ]).

    2 Установите флажок [Открыть общий доступ к этой папке] и нажмите кнопку [Разрешения].

    3 Запишите [Имя общего ресурса].

    4 Нажмите кнопку [Добавить].

    5 Задайте расположение.

    6 Задайте полномочия доступа для выбранного пользователя.

    1 Выберите введенного пользователя.

    2 Установите флажок [Разрешить]

    3 Нажмите [ОК].

    В Windows XP перейдите к шагу 7.

    Выбор пункта "Все" предоставляет разрешение на общий доступ каждому пользователю в сети. Для усиления безопасности рекомендуется выбрать "Все" и снять флажок [Разрешить] для пункта "Чтение".

    7 Нажмите кнопку [ОК] на экране "Расширенная настройка общего доступа", чтобы закрыть экран.

    8 Проверьте сведения, заданные на вкладке [Безопасность].

    1 Выберите вкладку [Безопасность].

    2 Выберите введенного пользователя. Если данный пользователь не отображается в списке "Группы или пользователи", нажмите кнопку [Изменить], чтобы добавить пользователя таким же способом, что и в разделе настройки прав доступа.

    3 Убедитесь, что для параметров "Изменение" и "Чтение и выполнение" установлены флажки [Разрешить].

    4 Нажмите кнопку [Закрыть].

    В Windows XP убедитесь, что установлены флажки [Разрешить] для параметров "Изменение" и "Чтение и выполнение", а затем нажмите кнопку [ОК].

    Настройка брандмауэра Windows

    1 На рабочем столе нажмите чудо-кнопку [Параметры], [Панель управления], [Система и безопасность], а затем [Брандмауэр Windows].

    2 Установите флажок [Общий доступ к файлам и принтерам].

    3 Выберите [Правила для входящих подключений].

    4 Выберите [Новое правило].

    5 Выберите [Для порта].

    6 Выберите [Протокол TCP] в качестве порта, к которому будет применяться правило. Затем выберите [Определенные локальные порты] и введите "445", а затем нажмите [Далее].

    7 Выберите [Разрешить подключение] и нажмите [Далее].

    8 Убедитесь, что все флажки установлены, и нажмите кнопку [Далее].

    9 Введите "Сканировать в SMB" в "Имя" и нажмите [Готово].

    В Windows 7

    1 В меню [Пуск] Windows выберите [Панель управления], [Система и безопасность] и [Разрешение запуска программы через брандмауэр Windows].

    Если появится диалоговое окно "Контроль учетных записей", нажмите кнопку [Продолжить].

    2 Настройте параметры.

    В Windows XP или Windows Vista

    1 В Windows XP из меню [Пуск] выберите [Панель управления], затем [Брандмауэр Windows].

    В Windows Vista из меню [Пуск] выберите [Панель управления], [Безопасность], затем [Включение и отключение брандмауэра Windows].

    Если появится диалоговое окно "Контроль учетных записей", нажмите кнопку [Продолжить].

    2 Перейдите на вкладку [Исключения] и нажмите кнопку [Добавить порт .].

    3 Укажите настройки в "Добавить порт".

    Введите любое имя в поле "Имя" (например, Сканировать в SMB). Это будет именем нового порта. Введите "445" в поле "Номер порта". Выберите [TCP] для "Протокол".

    4 Нажмите кнопку [ОК]. В Windows 10

    1 В Windows правой кнопкой мыши щелкните кнопку [Пуск] и выберите [Панель управления], [Система и безопасность], а затем [Разрешение взаимодействия с приложением через брандмауэр Windows].

    Если появится диалоговое окно "Контроль учетных записей", нажмите кнопку [Продолжить].

    2 Настройте параметры.

    Регистрация адресатов в адресной книге

    Сохраните часто используемых адресатов в адресную книгу или свяжите их с клавишами набора одним нажатием. Сохраненных адресатов можно изменять. Адресаты доступны для отправки на электронную почту, отправки в папку и передачи факса. (Только на изделиях с установленной функцией факса.)

    Регистрацию и редактирование адресной книги также можно выполнять из Command Center RX.

    Добавление адресата (адресная книга)

    Добавьте нового адресата в адресную книгу. Существует два метода регистрации: контакты и группы. При добавлении адреса группы введите имя группы и выберите членов группы из адресной книги.

    Если включено управление регистрацией пользователей, адресатов в адресной книге можно будет регистрировать, только осуществив вход с правами администратора.

    Регистрация адреса контакта

    Можно зарегистрировать максимум 200 адресов контактов. Каждый адрес может включать в себя такую информацию, как имя адресата, адрес электронной почты, путь к папке на сервере FTP, путь к папке на компьютере и номер факса. (Только на изделиях с установленной функцией факса.)

    Откройте экран.

    Клавиша [Системное меню/Счетчик] > клавиша[вверх] [вниз]> [Правка адресата] > клавиша [ОК] > клавиша[вверх] [вниз]> [Адр. книга] > клавиша [ОК] > [Меню] > клавиша[вверх] [вниз]> [Добавить адрес] > клавиша [ОК] > клавиша[вверх] [вниз]> [Контакт] > клавиша [ОК]

    1 Клавиша [<] [>] > [Имя контакта] > [Изменить]

    2 Введите имя адресата, отображаемое в адресной книге, и нажмите клавишу [ОК].

    Можно ввести до 32 символов.

    Адрес e-mail

    1 Клавиша [<] [>] > [Адрес e-mail] > [Изменить]

    2 Введите адрес электронной почты и нажмите клавишу > [ОК]

    Максимальная длина адреса — 128 символов.

    Адрес папки (SMB)

    1 Клавиша [М] [>] > [Папка(ЗМВ)] > [Изменить]

    2 Введите информацию в разделах "Имя хоста (SMB)", "Путь", "Имя польз, д/вх." и "Пароль при входе" > клавиша [ОК]

    Для имени компьютера, имени общего ресурса, имени домена и имени пользователя используйте информацию, которую вы запомнили при создании общей папки.

    3 Появится экран подтверждения подключения. Выберите [Да], чтобы отметить подключение (в противоположном случае — [Нет]).

    После установления надежного соединения с адресатом отображается сообщение "Соединение установлено". При отображении сообщения "Невозможно установить соединение." проверьте введенные данные.

    Адрес папки (FTP)

    1 Клавиша [<] [>] > [nanica(FTP)] > [Изменить]

    2 Введите информацию в разделах "Имя хоста (FTP)", "Путь", "Имя польз, д/вх." и "Пароль при входе" > клавиша [ОК]

    3 Появится экран подтверждения подключения. Выберите [Да], чтобы отметить подключение (в противоположном случае — [Нет]).

    Если в [Настр. безопасн.] включено [SSL], то после выбора [Да] появится сообщение "Подключиться по шифрованной связи?" Если выбрать [Да], будет подтверждено соединение по FTP с шифрованием. Если выбрать [Нет], снова откроется обычный экран подтверждения соединения.

    1 Клавиша [<] [>] > [Номер адреса] > [Изменить]

    2 Введите номер адреса.

    Можно задать любое значение от 1 до 250.

    С помощью цифровой клавиатуры или клавиш введите нужное число.

    Номер адреса представляет собой идентификатор для адресата. Можно выбрать любой доступный номер.

    Если заданный номер адреса уже используется, при нажатии клавиши [ОК] появится сообщение об ошибке; в данном случае регистрация данного номера невозможна.

    3 Нажмите клавишу [ОК].

    Проверьте правильность ввода данных адресата и нажмите клавишу [ОК].

    Адресат будет добавлен в адресную книгу.

    Регистрация группы

    Объедините два и более контакта в группу. В то же время в группу можно добавлять адресатов. В адресную книгу можно добавить максимум 50 групп.

    Для добавления группы необходимо иметь отдельно добавленных адресатов. Для продолжения зарегистрируйте одного или нескольких адресатов. В одной группе могут регистрироваться до 100 отдельно зарегистрированных адресатов и суммарно до 5 папок назначения SMB и FTP.

    Клавиша [Системное меню/Счетчик] > клавиша[вверх] [вниз]> [Правка адресата] > клавиша [ОК] > клавиша[вверх] [вниз]> [Адр. книга] > клавиша [ОК] > [Меню] > клавиша[вверх] [вниз]> [Добавить адрес] > клавиша [ОК] > клавиша[вверх] [вниз]> [Группа] > клавиша [ОК]

    1 Клавиша [<] [>] > [Имя группы] > [Изменить]

    2 Введите имя группы, отображаемое в адресной книге, и нажмите клавишу [ОК].

    Можно ввести до 32 символов.

    Выбор участников (адресатов)

    1 Клавиша [<] [>] > [Член группы] > [Изменить] > [Меню] > клавиша[вверх] [вниз]> [Добавить элемент] > клавиша [ОК]

    2 Выберите участника, которого нужно добавить, и нажмите клавишу [ОК].

    Выберите [Меню], а затем [Найти(Имя)], чтобы осуществить поиск по имени.

    3 Выберите адресата, которого нужно зарегистрировать в группе, из числа адресатов, зарегистрированных в адресах контакта, и нажмите клавишу [ОК].

    Выбранный участник группы добавляется в группу. Можно добавлять участников, повторяя шаги с 3-1 по 3-3.

    4 Нажмите клавишу [Назад].

    Укажите номер адреса

    1 Клавиша [М] [>] > [Номер адреса] > [Изменить]

    2 Введите номер адреса.

    • Можно задать любое значение от 1 до 250.

    • С помощью цифровой клавиатуры или клавиш введите нужное число.

    • Номер адреса представляет собой идентификатор для адресата. Можно выбрать произвольное число.

    • Если заданный номер адреса уже используется, при нажатии клавиши [ОК] появится сообщение об ошибке; в данном случае регистрация данного номера невозможна.

    3 Нажмите клавишу [ОК].

    Нажмите клавишу [ОК].

    Редактирование записей адресной книги

    Редактируйте адресаты (контакты), добавленные в адресную книгу.

    Клавиша [Системное меню/Счетчик] > клавиша[вверх] [вниз]> [Правка адресата] > клавиша [ОК] > клавиша[вверх] [вниз]> [Адр. книга] > клавиша [ОК]

    Редактирование контакта

    1 Выберите адресата (контакты), подлежащего редактированию, и нажмите клавишу [ОК].

    Выберите [Меню], а затем [Найти(Имя)], чтобы осуществить поиск по имени.

    2 Измените параметр "Имя контакта", тип и адрес адресата, а также "Номер адреса".

    3 После завершения внесения изменений нажмите клавишу [ОК] > [Да]

    Зарегистрируйте измененного адресата.

    Редактирование группы

    1 Выберите группу, подлежащую редактированию, и нажмите клавишу [ОК].

    2 Измените параметры "Имя группы" и "Номер адреса".

    3 Клавиша [-4] [>] > [Член группы] > [Изменить]

    4 Чтобы удалить адресата из группы, выберите его > [Меню] > клавиша[вверх] [вниз]> [Удалить] > клавиша [ОК]

    Для отображения подробной информации об адресате выберите адресата и нажмите клавишу [ОК].

    5 Выберите [Да].

    6 После завершения внесения изменений нажмите клавишу [ОК] > [Да]

    Зарегистрируйте измененную группу.

    Удаление записей адресной книги

    Удаляйте адресатов (контакты), добавленные в адресную книгу.

    Клавиша [Системное меню/Счетчик] > [Адр. книга/одним нажатием] > [Адр. книга]

    Выберите адресата (контакты) или группу для удаления, [Меню] > клавиша[вверх] [вниз]> [Удалить] > клавиша [ОК] > [Да]

    Добавление адресата к клавише набора одним нажатием (Клавиша набора одним нажатием)

    Назначайте нового адресата (контакт или группу) клавише набора одним нажатием. Можно зарегистрировать максимум 22 адресатов.

    • Числа от 1 до 11 представляют собой клавиши набора одним нажатием, когда индикатор [Фиксация регистра] выключен. Числа от 12 до 22 представляют собой клавиши набора одним нажатием, когда индикатор [Фиксация регистра] включен нажатием клавиши [Фиксация регистра].

    • Чтобы ознакомиться с информацией об использовании клавиш набора одним нажатием.

    • Можно добавлять клавиши набора одним нажатием и изменять их настройки из Command Center RX.

    Выберите клавишу набора одним нажатием для регистрации.

    1 На экране отправки или факса нажмите клавишу набора одним нажатием, для которой необходимо зарегистрировать адресата, и удерживайте ее нажатой в течение не менее 2 секунд.

    2 Клавиша[вверх] [вниз]> цифровая клавиша > клавиша [OK]

    Выберите клавишу набора одним нажатием, которой не присвоен ни один адресат.

    Выберите адресата, которого необходимо зарегистрировать для клавиши набора одним нажатием, из числа зарегистрированных адресатов и нажмите клавишу [ОК].

    Выберите [Меню], а затем [Найти(Имя)], чтобы осуществить поиск по имени.

    Клавише набора одним нажатием будет присвоен адресат.

    Редактирование параметров клавиши набора одним нажатием

    А Выберите клавишу набора одним нажатием для редактирования ее параметров.

    1 Нажмите клавишу набора одним нажатием, параметры которой необходимо изменить, и удерживайте ее нажатой (в течение не менее 2 секунд).

    2 Клавиша[вверх] [вниз]> цифровая клавиша > клавиша [OK]

    При выборе незарегистрированной клавиши набора одним нажатием отображается адресная книга. Клавишу набора одним нажатием можно зарегистрировать, выбрав адресата из адресной книги.

    1 Клавиша[вверх] [вниз]> [Изменить] > клавиша [ОК]

    Для отображения подробной информации об адресате выберите [Сведения] и нажмите клавишу [ОК].

    2 Выберите нового адресата и нажмите клавишу [ОК] > [Да]

    Зарегистрируйте измененного адресата.

    Удаление клавиши набора одним нажатием

    Выберите клавишу набора одним нажатием для удаления.

    1 Нажмите клавишу набора одним нажатием, которую необходимо удалить, и удерживайте ее нажатой (в течение не менее 2 секунд).

    2 Клавиша[вверх] [вниз]> цифровая клавиша > клавиша [ОК]

    При выборе незарегистрированной клавиши набора одним нажатием отображается адресная книга. Клавишу набора одним нажатием можно зарегистрировать, выбрав адресата из адресной книги.

    Клавиша[вверх] [вниз]> [Удалить] > клавиша [ОК] > [Да]

    Удаление данных, зарегистрированных для клавиши набора одним нажатием.

    <<<назад далее>>>



    при использовании материалов ссылка на сайт компании awella.ru обязательна

    Помогла информация на сайте ?

    Оставьте отзыв о работе нашей компании !

    Это можно сделать в яндекс браузере и это простимулирует работников нашей компании (ответственные получат бонусы), которые собирали ее для вас! Спасибо !
