1 Автоподатчик оригиналов
2 Внутренний лоток
3 Стопор бумаги
4 Кассета 1
5 Выключатель питания
6 Кнопка открытия передней крышки
7 Выходной лоток оригиналов
8 Ограничитель оригиналов
9 Лоток оригиналов
10 Направляющие ширины оригиналов
11 Щелевое стекло
12 Панель управления
13 Стекло оригинала
14 Метки размера оригинала

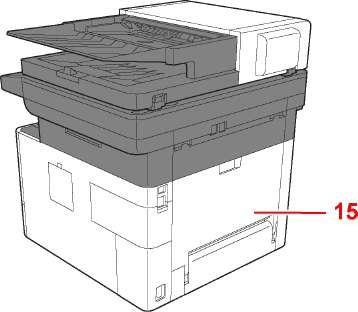

15 Задняя крышка
16 Паз замка для защиты от краж
1 Разъем для подключения к телефонному аппарату
2 Разъем для подключения к телефонной линии
3 Разъем интерфейса USB
4 Разъем сетевого интерфейса

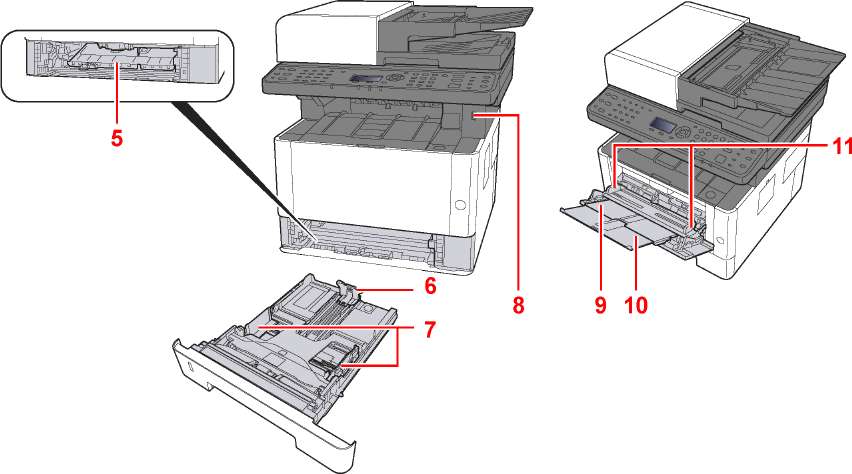

5 Крышка податчика
6 Направляющая длины бумаги
7 Направляющие ширины бумаги
8 Гнездо памяти USB
9 Универсальный лоток
10 Удлинитель лотка
11 Направляющие ширины бумаги
12 Крышка блока термофиксатора

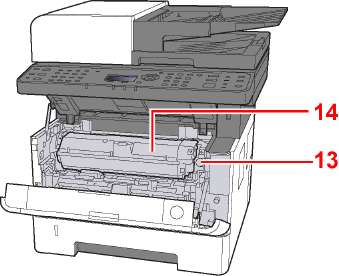

13 Кнопка освобождения контейнера с тонером
14 Картридж с тонером
Среда подключения
Функция
Необходимый кабель
Подключение кабеля LAN к аппарату
Принтер/сканер/сетевой факс*1
Сетевой кабель (10BASE-T, 100BASE-TX, 1000BASE-T)
Подключение кабеля USB к аппарату
Принтер/сканер (TWAIN/WIA)
Совместимый с интерфейсом USB 2.0 (высокоскоростной, совместимый с интерфейсом USB, макс. 5,0 м, экранированный)
*1 Только на изделиях с установленной функцией факса.
Использование кабеля, не совместимого с интерфейсом USB 2.0, может стать причиной сбоя в работе оборудования.
Убедитесь, что питание аппарата отключено.
Подключите кабель к аппарату.

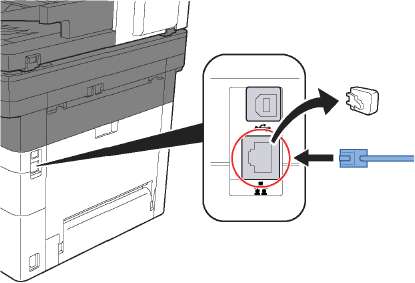

1 Подключите кабель LAN к разъему сетевого интерфейса.
2 Подсоедините другой конец кабеля к концентратору или ПК.
Включите аппарат и выполните конфигурирование сети.

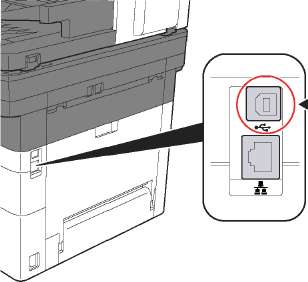

1 Подключите кабель USB к разъему интерфейса USB.
2 Подсоедините другой конец кабеля к ПК. Включите электропитание аппарата.
Подсоедините один конец прилагаемого кабеля питания к аппарату, а другой к розетке.
Используйте только кабель питания, поставляемый с аппаратом.
Включение питания
Включите выключатель питания.
Выключение питания
Выключите выключатель питания.
Отобразится сообщение для подтверждения отключения питания.
Для выключения питания требуется приблизительно 3 минуты.
1 Клавиша [Состояние/Отм. Задач]: отображение экрана состояния/отмены заданий.
2 Клавиша [Ящик документов/USB]: отображение экрана ящика документов/USB.
3 Клавиша [Системное меню/Счетчик]: отображение экрана системного меню/счетчика.
4 Клавиша [ФАКС] : отображение экрана факса.
5 Клавиша [Отправить]: отображение экрана для отправки. Можно изменить на отображение экрана адресной книги.
6 Клавиши для набора одним нажатием: вызов адресата, зарегистрированного для клавиши набора одним нажатием.
7 Индикатор [Wi-Fi] : мигает, если установлено соединение Wi-Fi.
8 Клавиши выбора: выбирают меню, отображаемое в нижней части экрана сообщений.
9 Индикатор [Обработка]: мигает во время печати или передачи/приема.
10 Индикатор [Память]: мигает во время обращения аппарата к памяти аппарата или факса.
11 Дисплей сообщений: отображает меню параметров, состояние аппарата и сообщения об ошибках.
12 Клавиша [Wi-Fi Direct] : выполняет настройку Wi-Fi Direct и отображает информацию про соединение и его состояние.
13 Клавиша [Подсоединено] : переключает состояние трубки (трубка положена/поднята) при отправке факса вручную.
14 Клавиша [Подтвердить/Добавить адресат]: подтверждает или добавляет адресата.
15 Клавиша [Повтор вызова/Пауза] : вызов предыдущего адресата. Кроме того, используется для ввода паузы при наборе номера факса.
16 Клавиша [Адресная книга]: отображает экран "Адресная книга".
17 Клавиша [Копировать]: отображает экран копирования.
*2 Только для моделей с Wi-Fi.
*3 На изделиях без функции факса имеется кнопка [Вызов адреса] (вместо клавиши [Повтор вызова/Пауза]).
18 Клавиша [Меню функций]: отображает экран меню функций факса.
19 Клавиша [Назад]: возврат к предыдущему экрану.
20 Индикатор [Внимание]: светится или мигает при возникновении ошибки и остановке задания.
21 Клавиши со стрелками: увеличивают или уменьшают числовые значения либо выбирают меню на дисплее сообщений. Кроме того, перемещение курсора при вводе символов.
22 Клавиша [OK]: завершает функцию, закрывает меню или подтверждает введенные числа.
23 Цифровая клавиатура: служит для ввода цифр и символов.
24 Клавиша [Стоп]: отменяет или приостанавливает выполняемое задание.
25 Клавиша [Старт]: запускает операции копирования и сканирования, а также выполнение настройки.
26 Клавиша [Бесшумный режим]: снижает скорость печати для обеспечения бесшумной работы.
27 Клавиша [Аутентификация/Выход]: выполняет аутентификацию пользователя и завершает сеанс для текущего пользователя (т. е. выход из системы).
28 Клавиша [Энергосбережение]: переводит аппарат в режим ожидания. Выводит аппарат из режима ожидания (если включен).
29 Программные клавиши: используются для сохранения или вызова программ.
30 Клавиша [Сброс]: восстанавливает значения параметров по умолчанию.
31 Клавиша [Очистка]: удаляет введенные числа и символы.

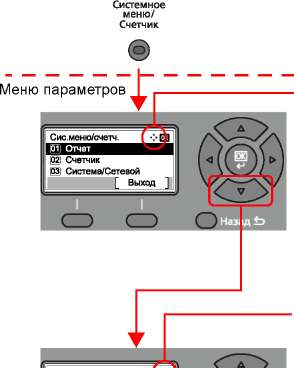

Для вызова меню параметров нажмите клавишу [Системное меню/Счетчик] или [Меню функций]. С помощью клавиши [>], [OK] или [Назад] выберите меню и выполните настройку параметров.
Обычный экран
Для вызова меню параметров нажмите клавишу [Системное меню/Счетчик] или [Меню функций].

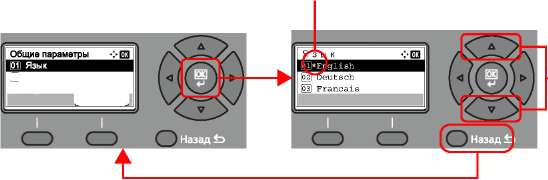

На отображаемом экране показаны направления, выбираемые с помощью доступных клавиш со стрелками.
При нажатии клавиши выбор осуществляется по строкам.
При нажатии клавиши выбор осуществляется по страницам.
Если отображается [OK], нажмите клавишу [OK] для подтверждения выбора.
Нажмите клавишу [OK] для отображения выбранного меню.
Перед выбранным пунктом отображается (звездочка).
Когда отображается [Выход], нажмите клавишу [Выход], чтобы выйти из меню параметров и вернуться к обычному экрану.
Вернуться к экрану на один уровень выше можно с помощью клавиши [Назад].
Нажмите клавишу [OK], чтобы подтвердить выбранный параметр.
1 Формат оригинала
2 Ориентация оригинала
3 Источник бумаги
4 Формат бумаги
5 Ориентация бумаги
6 Клавиша [Меню функций]
7 Клавиши выбора
• Для настройки параметров оригинала и бумаги можно воспользоваться клавишей [Меню функций].
• Для клавиш выбора можно зарегистрировать часто используемые функции.
Если при эксплуатации аппарата возникли трудности, можно получить необходимые сведения о его работе с помощью панели управления.
Когда на экране сообщений отображается [Справка], можно открыть экран справки, нажав [Справка]. На экране справки показана работа аппарата.
Если для настройки функции требуются полномочия администратора или включено управление регистрацией пользователей, необходимо ввести имя пользователя и пароль при входе.
Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.
Вы не сможете осуществить вход, если забыли имя пользователя при входе или пароль. В этом случае осуществите вход с правами администратора и измените имя пользователя или пароль.
Вход
Введите имя пользователя для входа.
1 Если во время работы отображается экран входа в систему, выберите "Имя польз. д/вх.", а затем нажмите клавишу [OK].
• При выборе в качестве метода аутентификации пользователя параметра [Сетевая аутент.] отобразится [Меню]. Нажмите [Меню] и выберите [Тип входа]; после этого можно выбрать назначение аутентификации — [Лок. аутентиф.] или [Сетевая аутент.].
• Нажмите [Меню] и выберите [Домен]; после этого можно выбрать один из зарегистрированных доменов.
2 Введите с помощью цифровой клавиатуры имя пользователя для входа и нажмите клавишу [OK].
Если для параметра "Операция входа" установлено [Выбер. символ], появится экран для ввода информации путем выбора из символов на дисплее сообщений.
2 Введите пароль при входе.
1 Выберите "Пароль при входе" и нажмите клавишу [OK].
2 Введите пароль при входе и выберите клавишу [OK].
Выберите [Вход].
Для окончания сеанса работы на аппарате нажмите клавишу [Аутентификация/ Выход] — отобразится экран ввода имени пользователя при входе и пароля.
Автоматический выход пользователей из системы происходит в следующих обстоятельствах:
• при переходе аппарата в режим ожидания;
• при включенной функции автоматического сброса панели.
До начала использования аппарата при необходимости задайте такие настройки как дата и время, конфигурация сети и функции энергосбережения.
Настройки аппарата по умолчанию можно изменить в меню системы.
Для установки местной даты и времени выполните следующие действия.
При передаче сообщения электронной почты с помощью функции передачи установленные здесь дата и время вставляются в заголовок сообщения. Установите дату, время и сдвиг часового пояса относительно гринвичского меридиана для региона, в котором используется аппарат.
• Если включено управление регистрацией пользователей, вы можете изменить настройки, только осуществив вход с правами администратора. Если управление реквизитами пользователей отключено, отобразится экран аутентификации пользователя. Введите имя пользователя и пароль при входе, а затем нажмите [Вход].
• Заводские настройки по умолчанию для имени пользователя и пароля при входе приведены ниже.
• Сдвиг часового пояса следует определить перед установкой даты и времени.
• Можно периодически настраивать правильное время, используя данные, полученные с сетевого сервера времени.
Откройте экран.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [OK] > клавиша [вверх] [вниз] > [Установка даты] > клавиша [OK]
Настройте параметры.
Клавиша [вверх] [вниз] > [Час. пояс] > клавиша [OK] > выберите часовой пояс > клавиша [OK] > клавиша [вверх] [вниз] > [Дата/время] > клавиша [OK] > установите дату/время > клавиша [OK] > клавиша > [Формат даты] > клавиша [OK] > выберите формат даты > клавиша [OK]
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Система/Сетевой] > клавиша [OK] > клавиша [вверх] [вниз] > [Настройки сети] > клавиша [OK] > клавиша [вверх] [вниз] > [Настр.пров. сети] > клавиша [OK] > клавиша [вверх] [вниз] > [Настройка TCP/IP] > клавиша [OK] > клавиша [вверх] [вниз] > [Настр. IPv4] > клавиша [OK]
1 Клавиша [вверх] [вниз] > [DHCP] > клавиша [OK] > клавиша [вверх] [вниз] > [Откл.] > клавиша [OK]
2 Клавиша [вверх] [вниз] > [IP-адрес] > клавиша [OK]
3 Введите IP-адрес.
Можно задать любое значение от 000 до 255.
С помощью цифровой клавиатуры или клавиш [вверх] [вниз] введите нужное число.
Используйте клавиши [<] и [>] для изменения выделенной позиции ввода.
4 Нажмите клавишу [OK].
5 Клавиша [вверх] [вниз] > [Маска подсети] > клавиша [OK]
6 Задайте маску подсети.
Используйте клавиши [>] для изменения выделенной позиции ввода.
7 Нажмите клавишу [OK].
8 Клавиша [вверх] [вниз] > [Шлюз по умол.] > клавиша [OK]
9 Задайте шлюз по умолчанию.
10 Нажмите клавишу [OK].
11 Клавиша [вверх] [вниз] > [Auto-IP] > клавиша [OK]
12 [Откл.] > клавиша [OK]
После изменения настроек перезапустите сеть из системного меню или выключите, а затем включите аппарат.
Если в аппарате предусмотрена функция беспроводной сети и настроены параметры соединения, возможна печать или передача в среде беспроводной сети (беспроводной ЛВС). Используются следующие методы конфигурации:
Метод конфигурации
Описание
Страница для справки
Настройка подключения с панели управления аппарата
Для расширенной настройки сети в системном меню используйте функции "Настройки Wi-Fi" или "Беспроводная сеть".
Настройки Wi-Fi
Настройка соединения с использованием утилиты для настройки Wi-Fi
Данная утилита включена в состав программ на диске Product Library. Конфигурацию соединения можно выполнить в соответствии с инструкциями, отображаемыми мастером.

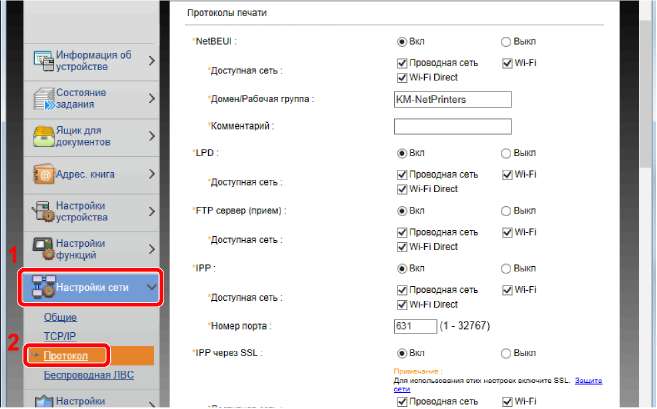

Конфигурация соединений на веб-странице

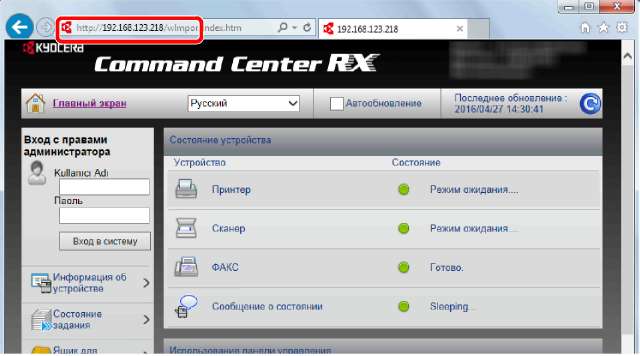

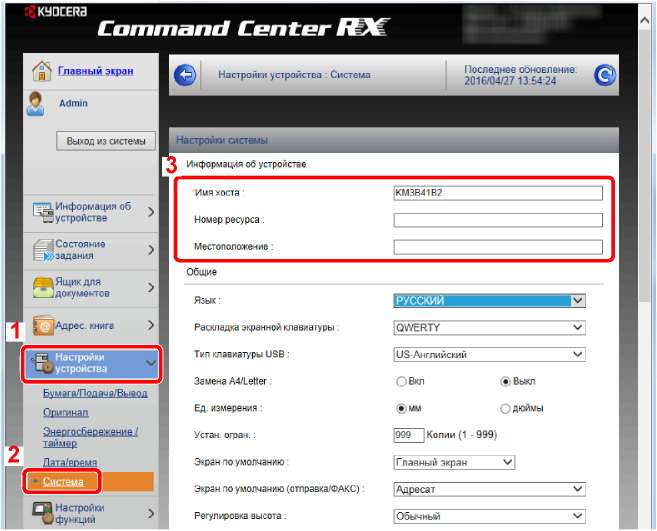

Соединение можно настроить из Command Center RX.
Command Center RX User Guide
На модели с функцией Wi-Fi при переходе на сетевой интерфейс, отличный от проводного, измените соответствующим образом настройки в разделе "Основная сеть".
Для отправки настроек Wi-Fi, сконфигурированных с помощью утилиты для настройки Wi-Fi, на аппарат, установите локальное соединение компьютера или портативного устройства с аппаратом. Доступны следующие методы соединения: проводное соединение с использованием сетевого кабеля и беспроводное соединение (Wi-Fi Direct).
• До начала использования утилиты для настройки Wi-Fi подсоедините компьютер к аппарату локально с помощью сетевого кабеля или по беспроводной связи с помощью функции Wi-Fi Direct.
• Для использования функции Wi-Fi Direct убедитесь, что она включена (для пункта Wi-Fi Direct установлено [ВКЛ.]), и выполните перезапуск сети с панели управления, а затем подключите компьютер к данному аппарату с помощью Wi-Fi Direct.
• Если соединение между компьютером и аппаратом устанавливается напрямую с помощью сетевого кабеля, функция Auto-IP (локальный канал) автоматически назначит адреса для аппарата и компьютера. В данном аппарате настройки Auto-IP используются в качестве настроек по умолчанию.
• Если компьютер поддерживает функцию WPS, сконфигурировать настройки можно на панели управления.
Подключение аппарата к компьютеру.
1 Включите аппарат и подключите его к компьютеру с помощью сетевого кабеля.
2 Включите компьютер.
IP-адреса (локальный адрес канала) аппарата и компьютера генерируются автоматически.
Вставьте диск DVD.
• Для установки на компьютере под управлением ОС Windows у пользователя должны быть полномочия администратора.
• Если откроется диалоговое окно "Мастер нового оборудования", нажмите [Отмена].
• Если откроется экран автозапуска, нажмите [Запуск setup.exe].
• Если появится окно управления учетными записями, нажмите [Да] ([Разрешить]).

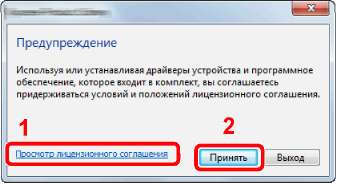

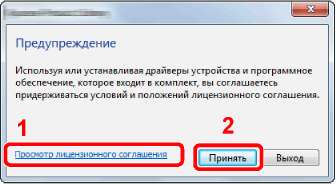

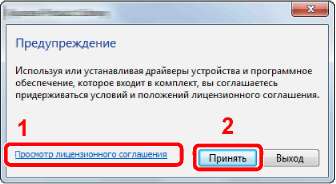

1 Щелкните [Просмотр лицензионного соглашения] и прочтите лицензионное соглашение.
2 Нажмите [Принять].

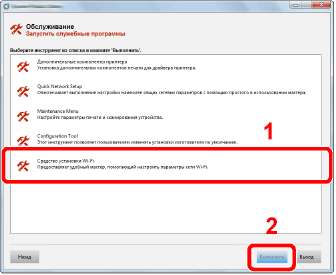

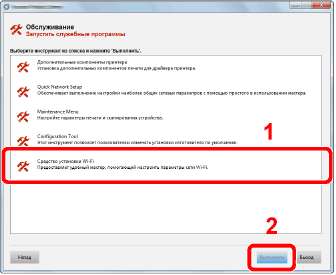

Выберите [Обслуживание].
[Средство установки Wi-Fi] > [Выполнить]
1 [Не использовать автоматическую конфигурацию] > [Далее] > [Далее]
2 [Использовать сетевой кабель] > [Далее] > [Далее]
3 [Легкая настройка] > [Далее]
Аппарат обнаружен.
• С помощью утилиты для настройки Wi-Fi можно выполнить поиск только одного аппарата. Для поиска аппарата требуется определенное время.
• Если аппарат не обнаружен, выберите [Расширенная настройка] > [Далее]. Выберите [Экспресс] или [Пользоват.] в качестве метода обнаружения устройства и укажите IP-адрес или имя хоста для поиска аппарата.
4 Выберите аппарат > [Далее]
5 Выберите [Использовать настройки устройства.] на вкладке [Режим аутентификации] и введите имя пользователя и пароль для входа в систему. Имя пользователя для входа и пароль должны принадлежать учетной записи администратора.
6 Настройте параметры связи > [Далее]
7 При необходимости измените настройки точки доступа > [Далее] Сеть настроена.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Система/Сетевой] > клавиша [OK] > клавиша [вверх] [вниз] > [Настройки сети] > клавиша [OK] > клавиша [вверх] [вниз] > [Нас.Wi-Fi Direct] > клавиша [OK] > клавиша [вверх] [вниз] > [Wi-Fi Direct] > клавиша [OK]
Клавиша [вверх] [вниз] > [Вкл.] > клавиша [OK]
Выполните перезапуск сети.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Система/Сетевой] > клавиша [OK] > клавиша [вверх] [вниз] > [Настройки сети] > клавиша [OK] > клавиша [вверх] [вниз] > [Перезапуск сети] > клавиша [OK] > [Да]
Подключите компьютер или портативное устройство к аппарату.
Выберите [Обслуживание]. [Средство установки Wi-Fi] > [Выполнить]
2 [Wi-Fi Direct] > [Далее] > [Далее]
3 [Расширенная установка] > [Далее]

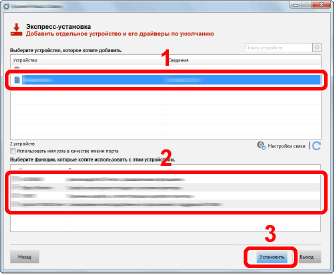

Выберите [Экспресс] или [Пользоват.] в качестве метода обнаружения устройства и укажите IP-адрес или имя хоста для поиска аппарата.
Если в аппарате предусмотрена функция беспроводной сети, настройка Wi-Fi Direct дает возможность выполнять печать из среды Wi-Fi Direct. Используются следующие методы конфигурации:
Установление соединения с компьютерами или портативными устройствами с поддержкой Wi-Fi Direct
Укажите имя аппарата с компьютера или портативного устройства.
Если на панели управления аппарата появится сообщение с запросом подтверждения, выберите [Да].
Сетевое соединение между этим аппаратом и портативным устройством настроено.
Установление соединения с компьютерами или портативными устройствами без поддержки Wi-Fi Direct
Ниже приводятся процедуры для подключения к портативным устройствам, работающим под управлением iOS.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Система/Сетевой] > клавиша [OK] > клавиша [вверх] [вниз] > [Настройки сети] > клавиша [OK] > клавиша [вверх] [вниз] > [Нас. Wi-Fi Direct] > клавиша [OK] > клавиша [вверх] [вниз] > [Wi-Fi Direct] > клавиша [OK]
Клавиша [Wi-Fi Direct] > клавиша [вверх] [вниз] > [Подробная инфор.] > клавиша [OK]
Запишите имя сети (SSID), IP-адрес и пароль.
1 [Параметры] > [Wi-Fi]
2 Выберите из списка имя сети (SSID), которое отображается на шаге 5 данной процедуры.
3 Введите пароль, который был указан на шаге 5 > [Подключ.]
Если компьютер или портативное устройство не поддерживает Wi-Fi Direct, но поддерживает WPS, можно выполнить настройку сети с помощью нажимной кнопки.
Клавиша [Wi-Fi Direct] > клавиша [вверх] [вниз] > [Нажм. кн. настр.] > клавиша [OK]
Нажмите кнопку на компьютере или на портативном
устройстве и одновременно с этим выберите пункт [Кнопка] на экране панели управления > [Далее].
Сетевое соединение между этим аппаратом и компьютером или портативным устройством настроено.
С помощью настройки Wi-Fi Direct можно одновременно подключить не более трех портативных устройств. Если устройства, поддерживающие функцию Wi-Fi Direct, уже подключены, то для подключения другого устройства отключите от сети ранее подключенные устройства. Для отключения используются следующие методы:
отключение от сети компьютера или портативного устройства;
отключение от сети всех устройств на панели управления;
Выберите клавишу [Wi-Fi Direct] > клавиша [вверх] [вниз] > [Сост.подключения] > клавиша [OK] > [Меню] > клавиша [вверх] [вниз] > [Отключить все] > клавиша [OK];
Для перехода в режим ожидания нажмите клавишу [Энергосбережение]. Дисплей сообщений и все индикаторы на панели управления (за исключением индикатора энергосбережения) погаснут для максимальной экономии электроэнергии. Такое состояние называют режимом ожидания.
Индикатор Энергосбережение
Если в режиме ожидания будут получены данные печати, аппарат автоматически включится и начнется печать.
Также при получении факсимильных данных в режиме жиданияо аппарат автоматически выходит из этого режима и начинает печать.
Для возобновления работы выполните следующие действия.
• Нажмите клавишу [Энергосбережение].
Ниже приводится время выхода из режима ожидания.
• В течение 10 с
Имейте в виду, что условия окружающей среды, такие как вентиляция, могут привести к замедленной реакции аппарата.
При задействовании данной функции аппарат автоматически переходит в режим ожидания, если не используется в течение установленного времени.
Время до перехода в режим ожидания:
• 1 минута (параметр по умолчанию)
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [OK] > клавиша [вверх] [вниз] > [Настр. таймера] > клавиша [OK] > клавиша [вверх] [вниз] > [Тайм. реж. ожид.] > клавиша [OK]
2 Задайте время перехода в режим ожидания.
1 Введите время перехода в режим ожидания.
Можно задать любое значение из приведенных ниже.
2 Нажмите клавишу [OK].
Можно настроить переход в режим ожидания для каждой функции. При переходе аппарата в режим ожидания он не сможет распознавать смарт-карты.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [OK] > клавиша [вверх] [вниз] > [Настр. таймера] > клавиша [OK] > клавиша [вверх] [вниз] > [Правила сна] > клавиша [OK]
Задайте правило перехода в режим ожидания.
1 Выберите функцию, которую нужно задать, и нажмите клавишу [OK].
Пункт [Устр. счит. карт] отображается только в случае активации дополнительного комплекта Card Authentication Kit.
2 Клавиша [вверх] [вниз] > [Откл.] или [Вкл.] > клавиша [OK]
Повторите шаги 2-1 и 2-2 для установки другой функции.
При задании уровня сна вы можете переключаться между следующими двумя режимами: энергосберегающим режимом и режимом быстрого возобновления. По умолчанию установлен энергосберегающий режим.
В энергосберегающем режиме энергопотребление уменьшается до еще более низкого уровня (по сравнению с режимом быстрого возобновления). Данный режим также позволяет устанавливать режим ожидания отдельно для каждой функции. Также нельзя детбу распознавать смарт-карты.
Для возобновления работы нажмите клавишу [Энергосбережение] на панели управления. Если в режиме ожидания будут получены данные печати, аппарат автоматически выйдет из этого режима и начнет печать.
1 Откройте экран.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Общие параметры] > клавиша [OK] > клавиша [вверх] [вниз] > [Настр. таймера] > клавиша [OK] > клавиша [вверх] [вниз] > [Уровень сна] > клавиша [OK]
2 Выберите уровень сна.
Клавиша [вверх] [вниз] > [Быстрое восстан.] или [Эконом. энергии] > клавиша [OK]
При задании параметра [Эконом. энергии] продолжите настройку и задайте, следует ли использовать энергосберегающий режим для каждой функции.
Пункт [ФАКС] отображается только на изделиях с установленной функцией факса.
Повторите шаги 3-1 и 3-2 для установки другой функции.
Правило выключения используется для автоматического отключения питания. Время, заданное по умолчанию, составляет 3 дня.
Снижает скорость печати для обеспечения бесшумной работы. Выбирайте этот режим, если шум во время работы причиняет дискомфорт.
Если нажать клавишу [Бесшумный режим], будет мигать клавиша [Бесшумный режим] и аппарат перейдет в тихий режим.
Клавиша [Бесшумный режим]
В бесшумном режиме скорость обработки данных снижается по сравнению с обычным режимом работы.
Для использования функций принтера аппарата или передачи в режиме TWAIN/WIA либо сетевого факса с компьютера установите соответствующее программное обеспечение с прилагаемого диска DVD (Product Library).
В качестве метода установки можно выбрать вариант [Экспресс-установка] или [Пользовательская установка]. Стандартным методом установки является [Экспресс-установка]. Если компоненты не удается установить с помощью [Экспресс-установка], воспользуйтесь вариантом [Пользовательская установка].
Программное обеспечение
Экспресс-установка
КХ DRIVER
Данный драйвер позволяет печатать на аппарате файлы с компьютера. Один драйвер поддерживает несколько языков описания страниц (PCL XL, KPDL и др.). Данный драйвер принтера позволяет использовать функциональные возможности аппарата с максимальной эффективностью.
Рекомендуется использовать этот драйвер для создания файлов PDF.
KX XPS DRIVER
Данный драйвер принтера поддерживает формат XPS (XML Paper Specification), разработанный корпорацией Microsoft.
KPDL mini-driver/PCL mini-driver
Это Microsoft MiniDriver с поддержкой PCL и KPDL. Имеются некоторые ограничения на функциональные возможности аппарата и дополнительные функции, которые могут использоваться с данным драйвером.
FAX Driver
Позволяет передавать документы, созданные в программном приложении на компьютере, по факсу с помощью аппарата.
Kyocera TWAIN Driver
Данный драйвер дает возможность выполнять на аппарате сканирование с использованием приложения, совместимого с TWAIN.
Kyocera WIA Driver
WIA (Windows Imaging Acquisition) — функция Windows, дающая возможность двустороннего обмена данными между устройством для работы с изображениями, например сканером, и программным приложением для обработки изображений. Изображение может быть получено с помощью приложения, совместимого с WIA, что удобно, если на компьютере не установлено приложение, совместимое с TWAIN.
KYOCERA Net Viewer
Утилита, позволяющая осуществлять контроль аппарата в сети.
Status Monitor
Указанная утилита контролирует состояние принтера и обеспечивает функцию кущей те отчетности.
KYOCERA Net Direct Print
Позволяет печатать файл PDF без запуска программы Adobe Acrobat/ Reader.
FONTS
Экранные шрифты, позволяющие использовать встроенные шрифты аппарата в программном приложении.
• Функция факса может использоваться исключительно на изделиях, оснащенных такой функцией.
• Драйвер WIA и KX XPS DRIVER невозможно установить в Windows XP.
Ниже приведен пример процедуры по установке программного обеспечения в Windows 8.1 с помощью [Экспресс-установки].
1 Щелкните [Просмотр лицензионного соглашения] и
прочтите лицензионное соглашение.
Выберите [Экспресс-установка].
Установите программное обеспечение.
Также можно выбрать параметр [Использовать имя узла в качестве имени порта] и задать его для использования имени хоста стандартного порта TCP/IP. (При этом нельзя использовать подключение через USB.)
Если включена функция Wi-Fi или Wi-Fi Direct, обязательно укажите IP-адрес для имени порта. При указании имени хоста процесс установки может завершиться неудачно.
• Невозможно обнаружить выключенный аппарат. Если компьютеру не удается обнаружить аппарат, убедитесь, что аппарат включен и подключен к компьютеру через сетевой кабель или кабель USB, а затем нажмите (Перезагрузить).
• Если появится окно безопасности Windows, нажмите [Все равно установить этот драйвер].
• Если компьютер работает на базе Windows версии ниже 8, то для установки Status Monitor необходимо наличие на компьютере установленной платформы Microsoft .NET Framework 4.0.
С Завершение установки.

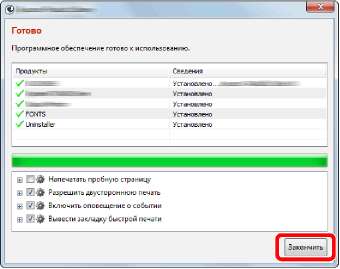

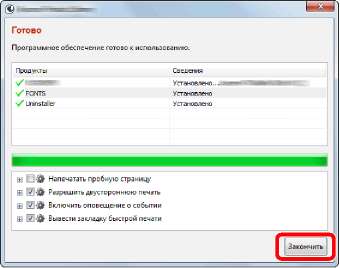

Когда появится сообщение "Программное обеспечение готово к использованию", можно начинать работу с программным обеспечением. Для печати пробной страницы установите флажок "Напечатать пробную страницу" и выберите аппарат.
Для выхода из мастера нажмите [Закончить].
Если в Windows XP выбрано [Параметры устройства], то после нажатия [Закончить] откроется диалоговое окно параметров устройства. Настройте параметры для опций аппарата. Параметры устройства можно также настроить по завершении установки.
Если появится сообщение о необходимости перезапуска системы, перезапустите компьютер, следуя указаниям на экране. Это завершит процедуру установки драйвера принтера.
В случае установки драйвера TWAIN следует выполнить перечисленные ниже настройки.
Ниже приведен пример процедуры установки программного обеспечения в Windows 8.1 в режиме [Пользовательская установка].
2 Откройте экран.

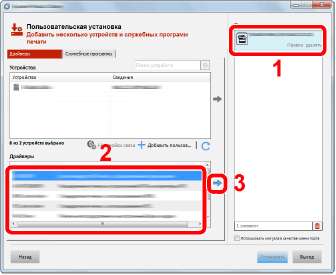

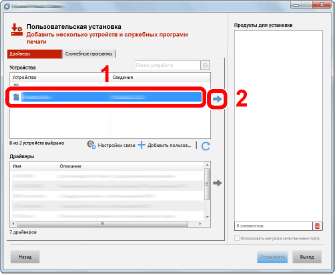

Выберите [Пользовательская установка].
1 Выберите устройство для установки.
• В случае отсутствия желаемого устройства нажмите [Добавить пользовательское устройство], чтобы напрямую выбрать устройство.
2 Выберите драйвер для установки.

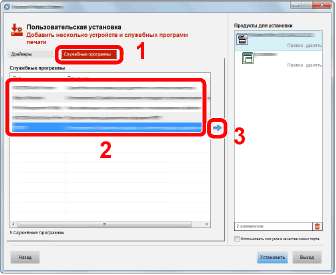

3 Перейдите на вкладку [Служебные программы] и выберите утилиту для установки.

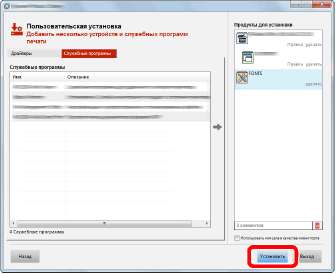

4 Нажмите [Установить].
Если компьютер работает на базе Windows версии ниже 8, то для установки Status Monitor необходимо наличие на компьютере установленной платформы Microsoft .NET Framework 4.0.
Завершение установки.
Функции принтера аппарата можно также использовать с компьютера Macintosh.
• Установка в Mac OS должна выполняться пользователем, вошедшим с полномочиями администратора.
• При печати с компьютера Macintosh установите эмуляцию аппарата на [KPDL] или [KPDL(Автом)].
• При подключении с помощью Bonjour включите опцию Bonjour в сетевых настройках аппарата.
• В окне аутентификации введите имя и пароль, используемые при входе в операционную систему.
• При выполнении печати посредством AirPrint устанавливать программное обеспечение не нужно.

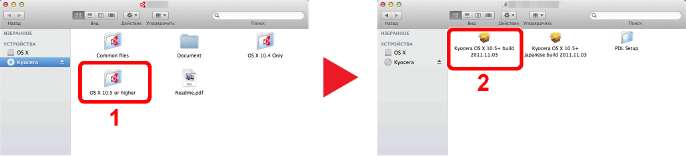

Дважды щелкните пиктограмму [Kyocera].
В зависимости от версии Mac OS дважды щелкните [Kyocera OS X x.x].
Установка драйвера принтера.
Установите драйвер принтера в соответствии с указаниями установщика. Это завершит установку драйвера принтера.
Если используется подключение через USB, аппарат будет обнаружен и подключен автоматически. В случае использования IP-подключения необходимо задать указанные ниже параметры.
Настройте принтер.

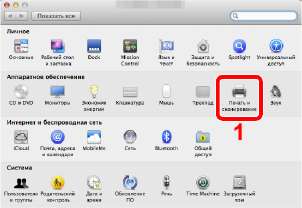

1 Откройте "Системные настройки" и добавьте принтер.
2 Выберите [По умолчанию] и щелкните элемент, отображающийся в поле "Имя", а затем выберите драйвер в поле "Использование".
Если используется подключение IP, щелкните пиктограмму IP для подключения IP. Затем введите имя хоста или IP-адрес. В поле "Имя" автоматически отобразится число, введенное в поле "Адрес". При необходимости измените указанное значение.
3 Выберите доступные для аппарата опции.
4 Добавляется выбранный аппарат.
Зарегистрируйте данный аппарат в драйвере TWAIN. Приведенные указания основываются на интерфейсе ОС Windows 8.1.
1 Нажмите чудо-кнопку [Поиск] и введите в поле поиска "TWAIN Driver Setting". Выберите [TWAIN Driver Setting] в списке результатов поиска.
В Windows 7 нажмите кнопку [Пуск], [Все программы], [Kyocera], а затем [TWAIN Driver Setting]. Откроется экран драйвера TWAIN.
2 Щелкните [Добавить].

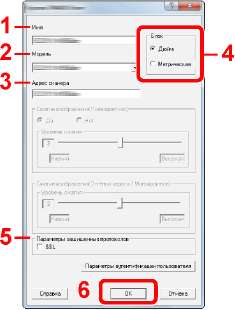

Настройка драйвера TWAIN.
(Сеть)
1 Введите имя аппарата.
2 Выберите данный аппарат из списка.
3 Введите IP-адрес аппарата или имя хоста.
4 Задайте единицы измерения.
5 При использовании SSL установите флажок рядом с SSL.
6 Нажмите [OK].

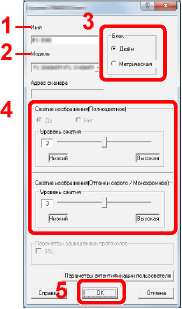

(USB)
3 Задайте единицы измерения.
4 Задайте уровень сжатия.
5 Нажмите [OK].
Если IP-адрес или имя хоста аппарата неизвестны, обратитесь к администратору.
Завершите регистрацию.
Для удаления добавленного аппарата нажмите [Удалить]. Для изменения имен нажмите [Изменить].
Зарегистрируйте данный аппарат в драйвере WIA. Приведенные указания основываются на интерфейсе ОС Windows 8.1.
1 Нажмите чудо-кнопку [Поиск] и введите в поле поиска "Просмотр сканеров и камер". Щелкните [Просмотр сканеров и камер] в списке результатов поиска, после чего откроется экран "Сканеры и камеры".
В Windows 7 нажмите кнопку [Пуск] и введите [Сканер] в поле [Найти программы и файлы]. Щелкните в списке поиска [Просмотр сканеров и камер], и откроется окно "Сканеры и камеры".
2 Выберите из драйверов WIA тот, который имеет такое же имя, что и аппарат, и нажмите [Свойства].

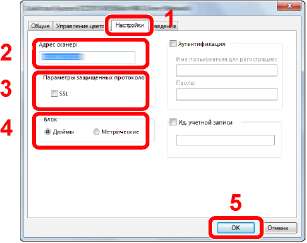

Настройте драйвер WIA.
1 Выберите вкладку [Параметры].
2 Введите IP-адрес или имя хоста аппарата.
3 При использовании SSL установите флажок рядом с SSL.
2 Задайте уровень сжатия.
4 Нажмите [OK].
Проверка количества напечатанных и отсканированных листов.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Счетчик] > клавиша [OK]
Проверьте показания счетчика.
Выберите элемент, который нужно проверить, и нажмите клавишу [OK].
В добавление к изложенной в данной главе информации администратор данного аппарата должен выполнить следующие проверки и при необходимости настроить параметры.
Отправка документов на ПК
Отправка в общую папку (передача в папку (SMB))
Для отправки загруженного документа необходимо создать общую папку, с помощью которой компьютер сможет принять отправленный документ.
Отправка отсканированных изображений по электронной почте (передача по электронной почте)
Вы можете передавать отсканированное изображение оригинала в виде вложения в электронное письмо.
Усиление безопасности
Данный аппарат поставляется с двумя зарегистрированными стандартными пользователями: один с правами администратора аппарата, другой — с правами администратора. Вход под учетной записью такого пользователя дает возможность настраивать любые параметры; поэтому следует изменить имя пользователя при входе и пароль.
Кроме того, данный аппарат оснащается функцией аутентификации пользователя, которую можно настроить, чтобы ограничить доступ к рату аппа только теми пользователями, у которых имеется зарегистрированное имя при входе и пароль.
Если аппарат подключен к сети, можно задать различные настройки с помощью Command Center RX.
В данном разделе описан порядок доступа к Command Center RX, изменения настроек безопасности и имени хоста.
Для получения полного доступа к функциям страниц Command Center RX введите имя пользователя и пароль, а затем нажмите [Вход в систему]. Ввод предварительно заданного пароля администратора дает пользователю доступ ко всем страницам, в том числе "Ящик для документов", "Адресная книга" и "Параметры" в меню навигации. Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)
Имя польз д/вх.: Пароль при входе:
Admin Admin
1 Запустите Web-обозреватель.
2 В строке адреса или расположения введите IP-адрес аппарата или имя хоста.
Для проверки IP-адреса аппарата и имени хоста нажмите элементы в следующем порядке.
Клавиша [Системное меню/Счетчик] > клавиша [вверх] [вниз] > [Отчет] > клавиша [OK] > клавиша [вверх] [вниз] > [Печать отчета] > клавиша [OK] > клавиша [вверх] [вниз] > [Стр. состояния] > клавиша [OK] > [Да]
Примеры: https://192.168.48.21/ (для IP-адреса)
https://MFP001 (если именем хоста является "MFP001")
На веб-странице отображается основная информация об аппарате и Command Center RX, а также их текущее состояние.
Если отображается экран "Имеется проблема с сертификатом безопасности этого вебсайта", настройте сертификат.
Также можно продолжить работу, не настраивая сертификат.
Настройте функцию.
Выберите категорию из навигационной панели в левой части экрана.
3 Войдите в систему с полномочиями администратора.
Заводские настройки по умолчанию для пользователей по умолчанию с правами администратора приведены ниже. (Прописные и строчные буквы различаются (учитывается регистр).)
Имя польз д/вх.: Admin
Пароль при входе: Admin

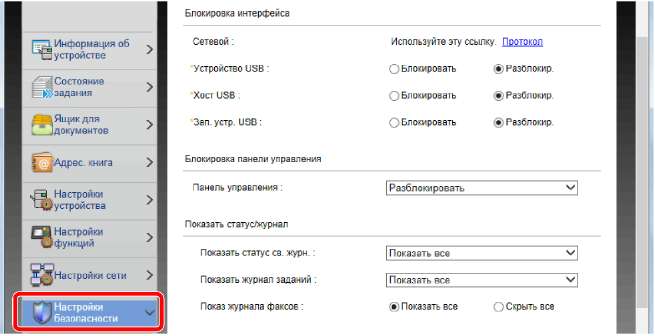

4 Нажмите [Настр. безопасн.].
О Выполнение настроек безопасности.
В меню [Настр. безопасн.] выберите параметр, настройку которого требуется
выполнить.
4 В меню [Настройки устройства] выберите [Система].
Введите имя хоста.
Введите информацию об устройстве, а затем нажмите [Передать].
После изменения настроек перезапустите сеть или выключите, а затем включите аппарат снова.
Для перезапуска сети нажмите [Сброс] в меню [Настройки управления] и затем нажмите [Перезапуск сети] в области "Перезапуск".
После настройки параметров SMTP появляется возможность отправлять отсканированные с помощью аппарата изображения в виде вложений в электронные письма. При этом также можно отправлять на электронную почту уведомления о завершении выполнения заданий.
Для использования этой функции необходимо подсоединить аппарат к почтовому серверу по протоколу SMTP. Кроме того, настройте следующие параметры.
• Настройки SMTP
Параметр "Протокол SMTP" и я "Им сервера SMTP" в "SMTP"
• Адрес отправителя при отправке электронной почты с аппарата Параметр "Адрес отправителя" в "Настройки отправки электронной почты"
• Настройка ограничения размера электронных писем.
Параметр "Предел размера сообщения эл. почты" в "Настройки отправки электронной почты"
Ниже описана процедура задания параметров SMTP.
Откройте экран протокола SMTP.
4 В меню [Настройки сети] выберите [Протокол].
2 Настройте параметры.
Установите для параметра "SMTP (передача эл. почты)" значение [Вкл.] в разделе "Протоколы отправки".
Откройте экран параметров электронной почты.
В меню [Настройки функций] выберите [Электронная почта].
Задайте значения для настроек "SMTP" и "Параметры электронной почты".
Настройка
SMTP
Задайте данное значение, чтобы отправлять с аппарата электронную почту.
Протокол SMTP
Откройте экран настроек протокола SMTP. Проверьте, установлено ли для параметра "Протокол SMTP" значение [Вкл.]. Если установлено [Откл.], щелкните [Протокол] и установите для протокола SMTP значение [Вкл].
Имя сервера SMTP*1
Введите имя хоста или IP-адреса сервера SMTP.
Номер порта SMTP
Укажите номер порта, который будет использоваться для SMTP. Номер порта по умолчанию — 25.
Интервал ожидания сервера SMTP
Введите интервал ожидания (в секундах).
Протокол аутентификации
Для использования аутентификации SMTP введите соответствующую информацию о пользователе.
Безопасность SMTP
Задайте параметры безопасности SMTP.
Включите "Безопасность SMTP" в области "SMTP (передача эл.почты)" на странице [Параметры протокола].
Проверка соединения
Проверка правильности работы функции электронной почты с учетом выполненных настроек без отправки электронного письма.
Ограничение на домены
Для ограничения доменов щелкните [Список доменов] и введите имена доменов допустимых или запрещенных адресов. Также можно задать ограничение по адресу электронной почты.
РОРЗ
Протокол POP3
Настраивать перечисленные ниже параметры не нужно, если включена только функция отправки электронной почты с аппарата. Для включения функции приема электронной почты на аппарате ниже перечисленные параметры необходимо настроить.
Интервал проверки
Выполнить сейчас
П ол ьзо вател ьс ки е настройки POP3
Введите максимальный размер (в килобайтах) исходящего электронного письма. Если размер электронного письма превышает данное значение, отображается сообщение об ошибке и отправка электронной почты отменяется. Используйте данную настройку, если задан предел размера электронной почты для сервера SMTP. В противном случае введите 0 (ноль), чтобы отправлять почту вне зависимости от предела размера.
Введите адрес отправителя для отправки электронных писем с аппарата (например, адрес администратора аппарата), чтобы ответ или отчет о несостоявшейся доставке поступил этому сотруднику, а не машине. Адрес отправителя должен соответствовать аутентификации SMTP. Максимальная длина адреса отправителя — 128 символов.
Введите подпись. Подпись — это текст в свободной форме, который будет присоединяться к концу текста электронного письма. Подпись часто используется для дальнейшей идентификации аппарата. Максимальная длина подписи - 512 символов.
Измените параметры функции по умолчанию на странице [Общие настройки/настройки задания по умолчанию].
*1 Обязательно введите данные.
Нажмите [Передать].

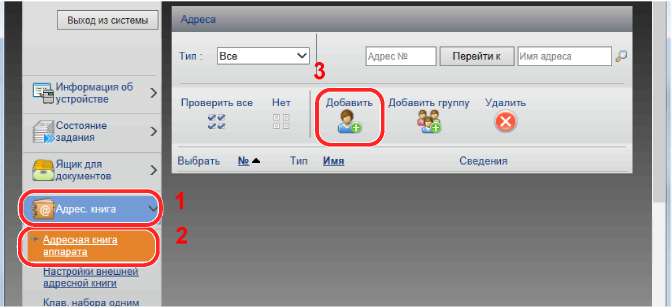

4 Из меню [Адресная книга] выберите [Адресная книга аппарата].
5 Щелкните [Добавить].
Заполнение полей.
1 Введите информацию об адресате.
Введите информацию об адресате, которого нужно зарегистрировать. Подлежащие заполнению поля совпадают с полями при регистрации через панель управления.
С помощью утилиты аппарата можно без проблем перенести адресные книги при замене аппарата. Данный раздел объясняет, как передавать данные между нашими продуктами.
Перенос адресной книги
Для зарегистрированной на аппарате адресной книги можно выполнять резервное копирование или перенос с помощью KYOCERA Net Viewer с прилагаемого диска DVD.
Резервное копирование данных адресной книги на ПК 1 Запустите KYOCERA Net Viewer.
Создайте резервную копию.

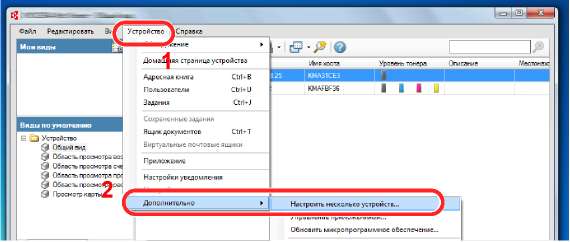

1 Щелкните правой кнопкой мыши на наименовании модели, для которой нужно выполнить резервное копирование адресной книги, и выберите [Дополнительно] -[Настроить несколько устройств].

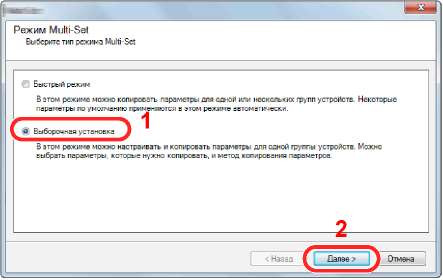

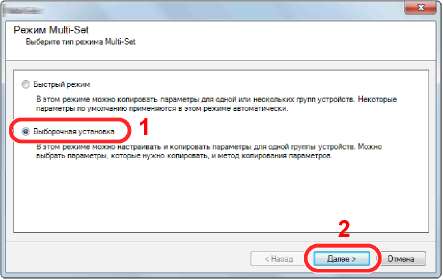

2 Выберите [Пользоват. режим] и нажмите [Далее].

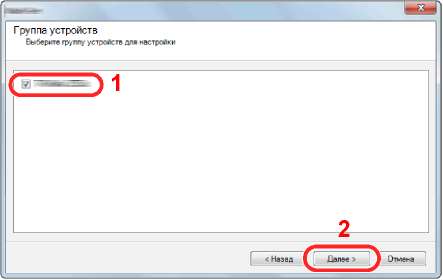

3 Выберите целевую группу устройств и нажмите [Далее].

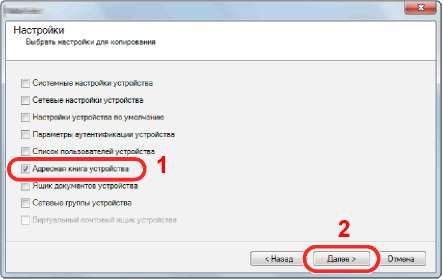

4 Выберите [Адресная книга устройства] и нажмите [Далее].

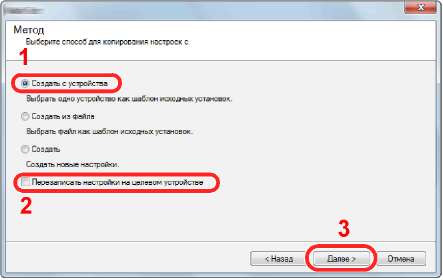

5 Выберите [Создать с устройства] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].

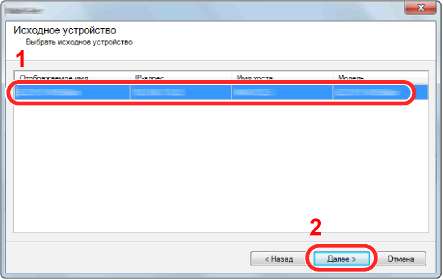

6 Выберите модель, для которой нужно осуществить резервное копирование, и нажмите [Далее].
Если откроется окно "Вход с правами администратора", заполните поля "Вход с правами администратора" и "Пароль при входе", а затем нажмите [OK]. Ниже приведены настройки по умолчанию (прописные и строчные буквы различаются (учитывается регистр)).

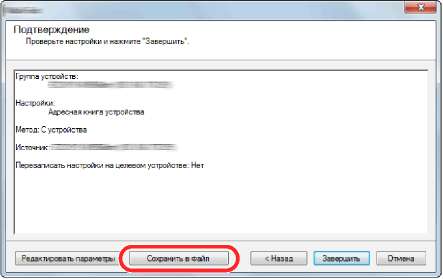

7 Нажмите [Сохранить в файл].
8 Укажите путь для сохранения файла, введите имя файла и нажмите [Сохранить]. Убедитесь, что в качестве "Типа файла" выбран "Файл XML".

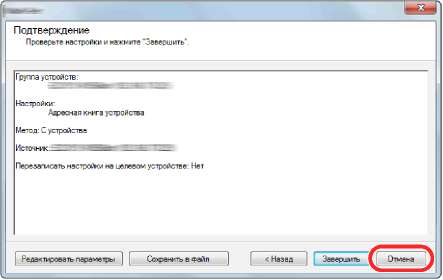

9 После сохранения файла следует обязательно нажать [Отмена], чтобы закрыть окно.
Обратите внимание, что при нажатии [Готово] будет выполнена запись данных в адресную книгу аппарата.
Запустите KYOCERA Net Viewer.
Загрузите данные адресной книги.
1 Щелкните правой кнопкой мыши на имени модели, на которую нужно передать адресную книгу, и выберите [Дополнительно] - [Настроить несколько устройств].

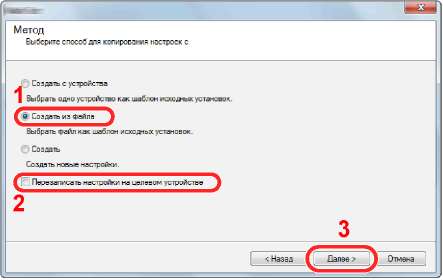

5 Выберите [Создать из файла] и снимите флажок с опции [Перезаписать установки целевого устройства], затем нажмите [Далее].
Если установить флажок [Перезаписать установки целевого устройства], адресная книга аппарата будет перезаписана с записи № 1.

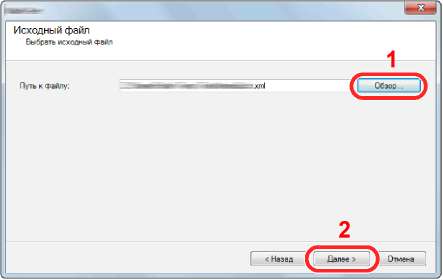

6 Щелкните [Обзор] и выберите файл резервной копии адресной книги, затем нажмите [Далее].
7 Щелкните [Готово].
Начнется процесс записи данных адресной книги. 8 После завершения процесса записи нажмите [Закрыть].
при использовании материалов ссылка на сайт компании awella.ru обязательна
Это помогает нам анализировать трафик и делать сайт удобнее для вас. Продолжая просмотр, вы соглашаетесь с нашей правовой информацией.
