Уход и обслуживание Kyocera FS-1016
Замена картриджа
Пустой картридж следует немедленно заменить. Стартовый рассчитан приблизительно на 3000 страниц. Предусмотрены два типа с разным ресурсом: 2000 или 6000 страниц (при 5% заполнении).
Сообщения о замене появляются на двух стадиях его использования.
Когда тонера становится мало, появляется сообщение мало тонера как первое предупреждение. Обращаем внимание, что на этой стадии заменять необязательно.
Если вы не обратите внимание на это сообщение и продолжите печатать, то непосредственно перед тем, как тонер израсходуется окончательно, появится сообщение Замените тонер. В этом случае его следует немедленно заменить.
Для замены выполните следующее.

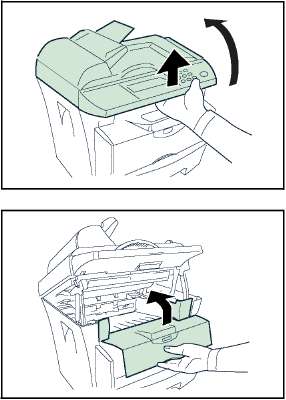

Откройте сканирующий блок.
Откройте переднюю крышку.
Поверните фиксирующий рычаг А в положение разблокирования, нажмите вправо фиксирующий рычаг В и вытяните его.
Снимите упаковку с нового картриджа.
Для равномерного распределения тонера встряхните в горизонтальном направлении.
 Снимите наклейку.

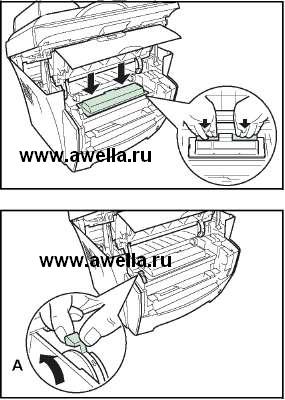

 Установите в аппарат новый картридж. Нажмите на верхнюю часть в области с маркировкой PUSH HERE (НАЖАТЬ ЗДЕСЬ) до щелчка.
Поверните фиксирующий рычаг А в положение блокировки.

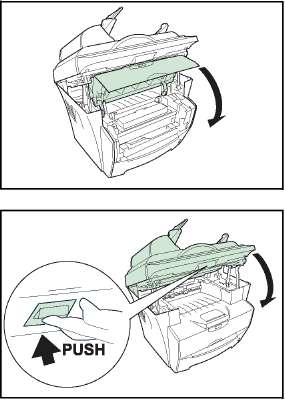

Закройте переднюю крышку.
О Закройте сканирующий блок, нажав рычаг.
 При закрывании сканирующего блока соблюдайте осторожность, чтобы пальцы не попали между блоком и основным корпусом аппарата.
 CLOSE
 Keep fingers away
OPEN
Очистка зарядного устройства и валика регистрации
Чтобы избежать ухудшения качества печати, следует чистить внутренние поверхности аппарата после каждой замены.
Откройте сканирующий блок.
Откройте переднюю крышку.
Выньте из аппарата узел проявки.
Используя зеленые ручки, выньте из аппарата блок барабана.
Блок барабана чувствителен к воздействию света. Не подвергайте блок барабана воздействию света дольше 5 минут.
Поместите блок барабана плоской стороной на чистую ровную поверхность.
Не ставьте блок барабана на торец.
С помощью чистой безворсовой ткани удалите пыль и грязь с валика регистрации.
Во время очистки старайтесь не касаться валика переноса.
Для очистки провода зарядного устройства проведите очиститель зарядного устройства (зеленый) 2-3 раза в обоих направлениях, затем верните очиститель в исходное положение.
По окончании чистки установите блок барабана, совместив направляющие по обоим концам с вырезами на аппарате.
Установите в аппарат узел проявки.

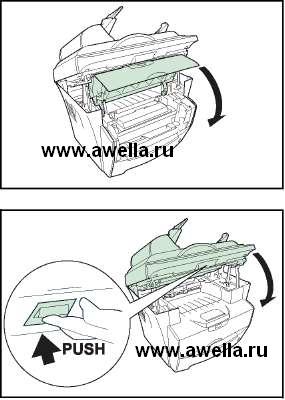

Закройте переднюю крышку.
Закройте сканирующий блок, нажав рычаг.
При закрывании сканирующего блока соблюдайте осторожность, чтобы пальцы не попали между блоком и основным корпусом аппарата.
 CLOSE
 Keep fingers away
OPEN
Очистка аппарата
В целях безопасности перед очисткой аппарата всегда вынимайте вилку шнура питания из сетевой розетки.
Для очистки аппарата используйте мягкую тряпку, смоченную спиртом или мягким моющим средством.
Откройте автоподатчик оригиналов и протрите серую часть, как показано на рисунке.
Если при использовании автоподатчика оригиналов копии получаются загрязненными, проверьте, не загрязнилась ли щелевое стекло автоподатчика.
 Очистите автоподатчик оригиналов.
Со временем подушка и подающие валики автоподатчика оригиналов загрязняются чернилами, частицами тонера и бумажной пылью. В этом случае возможно нарушение плавной подачи документов. Тогда необходимо выполнить чистку согласно следующей процедуре.
Откройте левую крышку.
Очистите подающий валик, совершая движения щеткой от торца до торца. Поверните валик и повторите вышеуказанную процедуру до полной очистки. Соблюдайте осторожность, чтобы не прижать и не повредить пружину подбора.
Подающий валик
Пружина подбора
Протрите подушку сверху и снизу. Соблюдайте осторожность, чтобы не прижать пружину подбора.
Замена подушки автоподатчика оригиналов
После того, как через автоподатчик оригиналов пройдет примерно 50 000 страниц, прижимная подушка может износиться. Это может привести к нарушению нормальной подачи документов. В этом случае настоятельно рекомендуется заменить подушку новой. При замене выполните следующую процедуру.
Откройте левую крышку.
Прижмите пальцами рычажки подушки автоподатчика оригиналов с обеих сторон и извлеките подушку.
Извлеките подушку автоподатчика оригиналов из коробки.
Прижмите пальцами рычажки подушки автоподатчика оригиналов с обеих сторон.
Вставьте подушку в отверстия до щелчка.
Транспортный фиксатор
При транспортировке аппарата с одного места в другое обязательно сдвиньте транспортный фиксатор в положение блокировки Перед использованием аппарата сдвиньте фиксатор в положение разблокирования.
Устранение неисправностей
Общие инструкции
В приведенной ниже таблице описаны основные способы устранения неисправностей, которые могут возникнуть в ходе эксплуатации принтера. Перед тем как обратиться в сервисную службу, рекомендуем сначала ознакомиться с этой таблицей.
|
Проблема
|
Проверить
|
Меры по устранению ошибки
|
Ссылка
|
|
При включении питания на панели управления ничего не загорается.
|
Вставлена ли вилка шнура питания в сетевую розетку?
|
Вставьте вилку в сетевую розетку.
|
|
|
Аппарат не делает копий после нажатия клавиши [Старт].
|
Появилось ли на панели управления какое-либо сообщение об ошибке?
|
Выполните действия по устранению данной неисправности, рекомендованные системой.
|
|
|
На копиях отсутствует изображение.
|
Правильно ли положены оригиналы?
|
Оригиналы должны лежать на стекле лицевой стороной вниз.
|
|
|
В автоподатчик оригиналы загружаются лицевой стороной вверх.
|
|
|
Копии слишком светлые.
|
Копир находится в режиме «Фото», «Текст+фото» или «Текст»?
|
Установите правильную экспозицию.
|
|
|
На копире установлен режим экономии тонера?
|
Вместо режима экономии тонера выберите другой режим качества изображения.
|
|
|
Горит ли индикатор «Добавьте тонер»?
|
Замените его.
|
|
|
Копии влажные?
|
Замените используемую для копирования бумагу на новую.
|
|
|
Копии слишком темные.
|
Копир находится в режиме «Фото», «Текст+фото» или «Текст»?
|
Установите правильную экспозицию.
|
|
|
Проблема
|
Проверить
|
Меры по устранению ошибки
|
Ссылка
|
|
Копии загрязнены.
|
Не загрязнены ли стекло или автоподатчик оригиналов?
|
Очистите стекло оригинала и/или автоподатчик оригиналов.
|
|
|
Очистите зарядное устройство.
|
|
|
Все страницы черные.
|
|
Обратитесь специалисту по обслуживанию.
|
|
|
Пропуски, горизонтальные штрихи или точки
|
Не загрязнен ли провод зарядного устройства?
|
Очистите провод зарядного устройства.
|
|
|
Не загрязнена ли поверхность барабана?
|
Очистите поверхность барабана.
|
|
|
Черные или белые полосы на копиях.
|
Не загрязнен ли провод зарядного устройства?
|
Очистите провод зарядного устройства.
|
|
|
Очиститель зарядного устройства находится CLEANER HOME POSITION
(ИСХОДНОМ ПОЛОЖЕНИИ)?
|
Выньте узел обработки и установите очиститель зарядного устройства в исходное положение.
|
|
|
Не загрязнено ли щелевое стекло автоподатчика оригиналов, если вы его используете?
|
Очистите щелевое стекло автоподатчика оригиналов. Чтобы черные линии на копиях были менее заметны, можно также воспользоваться функцией уменьшения помех при сканировании.
|
|
|
Изображение на копиях наклонено.
|
Правильно ли положены оригиналы?
|
Помещая оригиналы на стекло, выравнивайте их по правому верхнему углу.
|
|
|
Если оригиналы загружаются в автоподатчик оригиналов,следует предварительно выровнять регуляторы ширины.
|
|
|
Часто происходит застревание бумаги.
|
Правильно ли загружена бумага в кассету?
|
Правильно загрузите бумагу.
|
|
|
Бумага скручивается, сгибается или мнется?
|
Замените бумагу на новую.
|
|
|
Возможно, внутри аппарата остались целые листы или обрывки застрявшей бумаги?
|
Для удаления бумаги выполните соответствующую процедуру.
|
|
|
Соответствует ли введенный формат бумаги фактически используемому?
|
Проверьте, что введенный формат бумаги соответствует фактически используемому формату.
|
|
|
Правильно ли загружена бумага в лоток ручной подачи?
|
Правильно загрузите 1 лист.
|
|
|
Проблема
|
Проверить
|
Меры по устранению ошибки
|
Ссылка
|
|
После замены индикатор «Добавьте тонер» продолжает гореть.
|
Вы хорошо встряхнули новый ?
|
Встряхните его в горизонтальном направлении 5-6 раз.
|
|
|
Функция сканирования не работает, как требуется.
|
Вы установили программное обеспечение с помощью программы установки на компакт-диске?
|
Установите программное обеспечение с компакт-диска.
|
|
|
Вы установили программное обеспечение с помощью мастера установки нового оборудования?
|
Установите программное обеспечение с помощью мастера установки нового оборудования.
|
|
|
Программное обеспечение не может быть удалено.
|
Вы удалили программное обеспечение с помощью функции "Удалить" в меню "Запуск"?
|
Удалите программное обеспечение с помощью программы на компакт-диске.
|
|
|
Подключен сервер печати (IB-110), управление этим аппаратом с ПК невозможно.
|
Правильная ли настройка драйвера принтера?
|
На вкладке портов включите двунаправленную поддержку.
|
|
|
Несоответствие версии сервера печати (IB-110).
|
Обратитесь специалисту по обслуживанию.
|
|
