Компоненты Kyocera FS-1016
Основной корпус

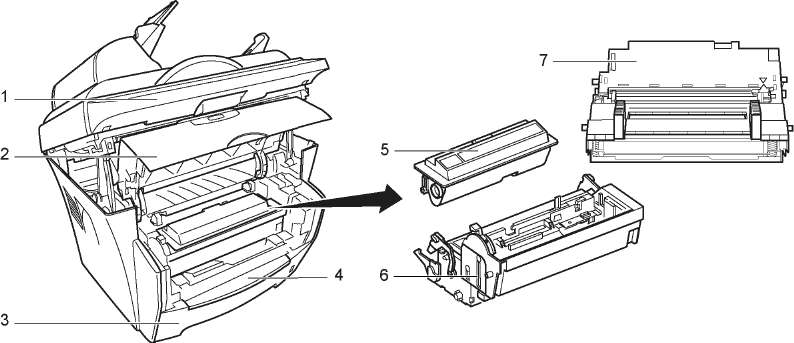

1 Сканирующий блок
2 Передняя крышка
3 Кассета
4 Лоток ручной подачи
5 Картридж
6 Узел проявки
7 Блок барабана
8 Транспортный фиксатор
9 Метки размера оригинала
10 Панель управления
11 Крышка стекла оригинала
12 Стекло оригинала
13 Выходной лоток
14 Стопор бумаги

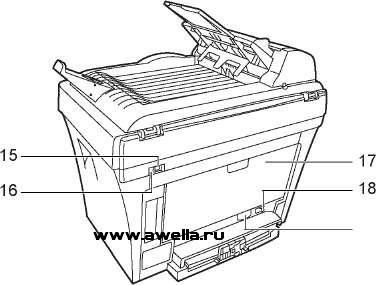

15 Разъем интерфейса USB
16 Выходной разъем на 5 В (для сервера печати IB-110)
17 Задняя крышка
18 Выключатель питания
19 Гнездо для шнура питания
Автоподатчик оригиналов
1 Входная панель оригиналов
2 Направляющие вставки оригиналов
3 Левая крышка
8 Цифровая клавиатура
9 Клавиша и индикатор «EcoPrint»
10 Клавиша «Стоп/Сброс»
11 Клавиши настройки экспозиции
12 Клавиша «Масштаб»
13 Индикатор застревания бумаги
14 Индикатор тонера
15 Клавиша «Сканировать на ПК»
16 Дисплей сообщений
17 Клавиша «Меню»
18 Клавиша «Отмена»
19 Клавиша «OK»
20 Клавиша «Старт»
Дисплей сообщений
На дисплее сообщений панели управления выводится следующая информация:
• Информация о состоянии аппарата в нормальном рабочем режиме, см ниже примеры сообщений.
• Коды ошибок, требующие вмешательства пользователя.
Информация о состоянии аппарата
|
Сообщение
|
Описание
|
|
Прогрев...
|
Аппарат прогревается и пока не готов к работе. При первом включении аппарата данное сообщение отображается несколько минут.
|
|
100% А4 ....... 01
|
Аппарат готов к использованию. Это экран готовности в режиме копирования.
|
|
Неактивный режим
|
Аппарат находится в автоматическом режиме ожидания. Выход из автоматического режима ожидания происходит при нажатии клавиши на панели управления или при получении задания печати. После этого аппарат прогревается и становится готов к работе.
|
|
Низкое напряжение
|
Аппарат находится в режиме малой мощности.
|
|
Отмена...
|
Аппарат пропускает данные.
|
|
Копирование
|
Аппарат выполняет копирование.
|
|
Печать
|
Аппарат печатает данные, полученные с компьютера.
|
|
Сканирование
|
Аппарат выполняет сканирование оригинала.
|
