Обслужвание Samsung CLX-3170

Печать отчетов

Устройство может предоставлять различные отчеты с необходимой полезной информацией. Доступны следующие отчеты.

Некоторые отчеты могут не отображаться на дисплее в зависимости от параметров или моделей. Это значит, что данные функции недоступны.

Отчет/список

Описание

Конфигурация

Сведения о параметрах, изменяемых пользователем. Этот список можно напечатать для проверки значений параметров после их изменения.

В данном списке отображается текущее состояние в устройстве. Заказать можно здесь.

Адресная книга

В данном списке отображаются все номера факсов и адреса электронной почты, сохраненные в памяти устройства.

Отчет об отпр.

В данном отчете приводятся сведения о номере факса, количестве страниц, времени, затраченном на выполнение задания, режиме и результатах передачи сообщения. Можно настроить устройство так, чтобы печать отчета автоматически выполнялась после отправки или принятия каждого факсимильного сообщения.

Отч.об отправл

В этом отчете представлена информация о недавно отправленных факсах и электронных письмах. Устройство можно настроить так, чтобы автоматически распечатывать такой отчет через каждые 50 сеансов связи.

Отчет о приеме

Этот отчет содержит информацию о недавно принятых факсах.

Заплан.задания

В данном списке отображаются документы, отправка которых факсом отложена, а также время начала и тип каждой операции.

Отчет/список

Описание

Отч.о неж.факс

В данном списке отображаются номера факсов, определенные как нежелательные номера. Для удаления или добавления номеров в этот список войдите в меню Наст. неж.факс.

Информ. о сети

В данном списке отображаются сведения о сетевом подключении и конфигурации устройства.

Спис. авт.пол.

В данном списке отображаются авторизованные пользователи, которым разрешено использовать функцию электронной почты.

Печать отчета

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Нажимайте Стрелки влево/вправо до появления пункта Отчет, а затем нажмите кнопку ОК.

3. Нажимайте Стрелки влево/вправо до появления требуемого отчета или списка в нижней строке дисплея, а затем нажмите кнопку ОК. Для печати всех отчетов и списков выберите Все отчеты.

4. Для продолжения печати нажмите кнопку ОК при появлении Да. Выбранный отчет будет распечатан.

Настройка цветового контраста

Меню «Цвет» позволяет настроить цветовую палитру.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Когда появится надпись Обслуживание, нажмите кнопку ОК.

3. Нажимайте Стрелки влево/вправо до появления пункта Цветное, а затем нажмите кнопку ОК.

4. Когда появится надпись Цвет по выбору, нажмите кнопку ОК.

5. Нажимайте Стрелки влево/вправо, чтобы выберать меню «Цвет» для отображения на экране, а затем нажмите ОК.

Настройка контрастности отдельно для каждого цвета. По умолчанию — автоматическая оптимизация цвета. Настр. вручную — настройка вручную цветового контраста. По умолчанию — этот параметр рекомендуется использовать для обеспечения наилучшего качества цветов.

Если принтер перемещали, настоятельно рекомендуется настраивать это меню вручную.

6. Нажмите Стоп/Сброс для возврата в режим готовности.

Очистка памяти

Можно выборочно очистить данные в памяти устройства.

А Пользователям моделей CLX-3170FN/CLX-3175FN перед очисткой памяти следует убедиться, что все задания на использование факса завершены, в противном случае незавершенные задания будут утеряны.

1.

2.

3.

Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК. Нажимайте Стрелки влево/вправо до появления пункта Сброс настроек, а затем нажмите кнопку ОК.

Нажимайте Стрелки влево/вправо, чтобы выбрать подлежащий стиранию элемент.

Некоторые меню могут не отображаться на дисплее в зависимости от параметров или моделей. Это значит, что данные функции недоступны.

Дополнительные функции

Описание

Все настройки

Очистка всей памяти устройства и восстановление значений по умолчанию для всех параметров.

Настр. факса

Восстановление значений по умолчанию для параметров факса.

Настр. копии

Восстановление значений по умолчанию для параметров копирования.

Настр. скан.

Восстановление значений по умолчанию для параметров сканирования.

Настр. сист.

Восстановление значений по умолчанию для параметров системы.

Настр. сети

Восстановление значений по умолчанию для параметров сети.

Адресная книга

Удаление всех сохраненных в памяти номеров факсов и адресов электронной почты.

Отч.об отправл

Удаление всех записей об отправленных факсах и электронных письмах.

Отчет о приеме

Удаление всех записей о принятых факсах.

4. Нажмите кнопку ОК при появлении надписи Да.

5. Для подтверждения удаления нажмите кнопку ОК еще раз.

6. Чтобы удалить из памяти другой элемент, повторите шаги 3-5.

7. Нажмите Стоп/Сброс для возврата в режим готовности.

Чистка устройства

Для обеспечения высокого качества печати и сканирования следует выполнять чистку устройства при каждой замене или при ухудшении качества печати и сканирования.

Чистка корпуса устройства с помощью средств, содержащих большое количество спирта, растворителя или другого

сильнодействующего вещества, может привести к потере цвета или деформированию корпуса. Если устройство или находящиеся рядом предметы загрязнены тонером, рекомендуем использовать для очистки увлажненную ткань. При использовании пылесоса частицы тонера остаются в воздухе, их вдыхание может вредно сказаться на здоровье.

Чистка внешней поверхности устройства

Для чистки корпуса устройства используйте мягкую салфетку без ворса. Ткань можно немного смочить водой, избегая при этом попадания капель на корпус или внутрь устройства.

Очистка внутренних компонентов устройства

Во время печати внутри устройства могут накапливаться обрывки бумаги, частицы тонера и пыли. Со временем это может привести к снижению качества печати, например появлению частиц тонера или пятен. Очистка внутренних частей устройства поможет устранить или уменьшить такие явления.

1. Выключите устройство и отсоедините шнур питания от розетки. Подождите, пока устройство остынет.

2. Полностью откройте переднюю крышку за ручку.

3. Воспользуйтесь картриджами. Возьмите его за обе ручки и извлеките их из устройства.

4. Вытащите контейнер для отработанного тонера из устройства за ручку.

5. Вытяните блок переноса изображения из устройства за ручку, расположенную внизу блока.

Не касайтесь зеленой поверхности блока переноса изображения руками или какими-либо предметами.

• Будьте осторожны. Не поцарапайте поверхность блока переноса изображения.

• Если передняя крышка будет оставаться открытой в течение нескольких минут, блок изображения подвергнется воздействию света, что приведет к его повреждению. Если установку по той или иной причине необходимо прервать, закройте крышку.

6. Сухой тканью без ворса протрите место установки и отсек, чтобы удалить частицы пыли и тонера.

• При попадании тонера на одежду удалите его сухой тряпкой и выстирайте одежду в холодной воде. Горячая вода способствует проникновению тонера в ткань. Если устройство или место, где оно расположено, испачканы тонером, протрите их влажной тканью. При использовании пылесоса частицы тонера выдуваются, распространяясь в воздухе, что может представлять угрозу для здоровья.

После очистки дайте устройству полностью высохнуть.

7. Удерживая паз на передней крышке блока переноса изображения, вставьте блок переноса изображения до щелчка в принтер.

8. Вставьте контейнер сбора тонера до щелчка, затем нажмите на него, чтобы он плотно встал на место.

9. Вставьте их обратно в устройство.

10. Установите на место все отсеки устройства и закройте переднюю крышку.

Если передняя крышка закрыта неплотно, устройство работать не будет.

11. Подключите шнур питания и включите устройство.

Очистка блока сканирования

Содержание в чистоте блока сканирования способствует получению высококачественных копий. Блок сканирования рекомендуется чистить каждый день перед началом работы. При необходимости очистку можно повторять в течение дня.

1. Слегка смочите водой мягкую ткань без ворса или бумажную салфетку.

2. Откройте крышку сканера.

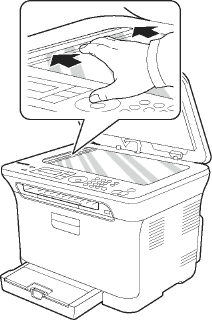

3. Удалите загрязнения с поверхности стекла экспонирования и вытрите его насухо.

4. Удалите загрязнения с нижней стороны крышки сканера и белой пластины и вытрите их насухо.

5. Аккуратно выньте пластину автоподатчика при помощи инструмента (например, пинцета).

6. Удерживая пластину автоподатчика за край, вытрите ее с обеих сторон насухо.

7. Аккуратно вставьте пластину обратно в устройство.

8. Закройте крышку сканера.

Обслуживание картриджа

Некоторые компоненты картриджей (сдать картридж в Москве, скупаем картриджи дорого, где дороже сдать картриджи для принтеров, кому сдать картриджи, выкуп дороже, скупка в Москве дорого, кому сдать партию оригинальных картриджей) чувствительны к воздействию света, температуры и влаги. Для обеспечения оптимальной работы, достижения высокого качества печати и увеличения срока службы рекомендуется соблюдать приведенные ниже рекомендации.

Храните в тех же условиях, в которых будет эксплуатироваться принтер; в помещении с контролируемыми температурой и уровнем влажности. До установки он должен находиться в оригинальной закрытой упаковке. Если оригинальная упаковка отсутствует, накройте верхнее отверстие листом бумаги и храните его в темном месте.

Хранение в открытой упаковке значительно уменьшает его полезный срок службы и хранения. Не храните на полу. После извлечения из принтера необходимо соблюдать перечисленные ниже правила хранения.

• Храните его в защитном пакете из оригинальной упаковки.

• Храните в горизонтальном положении и соответствующей стороной вверх (не храните в вертикальном положении). Не храните в следующих условиях:

- при температуре выше 40 °C;

- при относительной влажности ниже 20 % и выше 80 %;

- в помещениях, подверженных резким перепадам влажности и температуры;

- под прямым солнечным или искусственным освещением;

- в пыльных помещениях;

- в автомобиле в течение длительного времени;

- в помещениях с агрессивными газами;

- при повышенной концентрации соли в воздухе.

Меры предосторожности

Не прикасайтесь к поверхности фоточувствительного барабана.

Не подвергайте ударам или воздействию вибрации. Запрещается вручную поворачивать барабан, особенно в направлении, противоположном вращению; это может привести к внутреннему повреждению и просыпанию тонера.

Приблизительный срок службы

Приблизительный срок службы (срок службы до полной выработки) зависит от количества тонера, необходимого для выполнения заданий печати. Фактическое количество напечатанных страниц может быть разным и зависит от плотности печати, условий эксплуатации, интервалов печати, а также типа и размера материала для печати. Например, при печати большого количества графических изображений потребление тонера существенно увеличивается, и его приходится менять чаще.

Перераспределение тонера

Когда тонер заканчивается, при печати могут появляться светлые или обесцвеченные области. Если заканчивается тонер в одном из цветных, происходит неправильное смешение цветов, и изображения могут иметь неестественный цвет. Качество печати можно временно улучшить путем перераспределения тонера. • На дисплее появляется сообщение о том, что тонер заканчивается. 1. Полностью откройте переднюю крышку за ручку.

2. Возьмите за обе ручки и извлеките из устройства.

3. Возьмите за обе ручки и осторожно встряхните его несколько раз из стороны в сторону для равномерного распределения тонера.

При попадании тонера на одежду удалите его при помощи сухой тряпки и выстирайте одежду в холодной воде. Горячая вода способствует проникновению тонера в ткань.

4. Вставьте обратно в устройство.

5. Закройте переднюю крышку. Убедитесь, что крышка плотно закрыта.

Если передняя крышка закрыта неплотно, устройство работать не будет.

Замена

Устройство использует при печати четыре цвета и имеет : желтый (Y), пурпурный (M), голубой (C) и черный (K).

• Индикатор состояния и сообщение на дисплее о низком уровне тонера показывают, когда следует заменить.

• Для моделей CLX-3170FN/CLX-3175FN поступающие факсы сохраняются в памяти.

В этом случае его требуется заменить. При замене обратите внимание на тип применяемого в устройстве.

1. Выключите устройство и подождите несколько минут до его остывания.

2. Полностью откройте переднюю крышку за ручку.

3. Возьмите за обе ручки и извлеките его из устройства.

4. Снимите упаковку с нового.

Не вскрывайте упаковку острыми предметами (ножом, ножницами и др.). При этом можно повредить поверхность.

5. Возьмите за обе ручки и осторожно встряхните его несколько раз из стороны в сторону для равномерного распределения тонера.

6. Положите на плоскую поверхность, как показано на рисунке. Снимите клейкую ленту и упаковочную бумагу.

При попадании тонера на одежду удалите его сухой тряпкой и выстирайте одежду в холодной воде. Горячая вода способствует проникновению тонера в ткань.

7. Цвет тонера должен соответствовать цвету маркировки паза. Возьмите его за ручки и вставьте его в принтер до щелчка.

8. Закройте переднюю крышку. Убедитесь, что крышка плотно закрыта, после чего включите принтер.

Если передняя крышка закрыта неплотно, устройство работать не будет.

Замена блока переноса изображения

Когда срок службы блока подходит к концу, на компьютере появляется окно программы Smart Panel с сообщением о необходимости замены блока переноса изображения. В противном случае принтер прекращает печать.

1. Выключите устройство и подождите несколько минут до его остывания.

2. Полностью откройте переднюю крышку за ручку.

3. Возьмите за обе ручки и извлеките из устройства.

4. Вытащите контейнер для отработанного тонера из устройства за ручку.

5. Вытяните блок переноса изображения из устройства за ручку, расположенную внизу блока.

6. Снимите упаковку с нового блока переноса изображения. Снимите с блока переноса изображения заглушки и защитную бумагу.

• Не вскрывайте упаковку блока переноса изображения острыми предметами, например ножом или ножницами.

При этом можно повредить поверхность блока переноса изображения. • Будьте осторожны. Не поцарапайте поверхность блока переноса изображения.

Не подвергайте блок переноса изображения воздействию света более нескольких минут во избежание его повреждения. Если необходимо, накройте его листом бумаги для защиты от света.

7. Удерживая паз на передней крышке блока переноса изображения, вставьте блок переноса изображения до щелчка в принтер.

8. Вставьте контейнер сбора тонера до щелчка, затем нажмите на него, чтобы он плотно встал на место.

9. Вставьте обратно в устройство.

10. Плотно закройте переднюю крышку.

Если передняя крышка закрыта неплотно, устройство работать не будет. Убедитесь, что они установлены правильно. При неправильной установке одного из них передняя крышка не закроется.

11. Включите устройство.

Подготовка устройства к работе может занять несколько минут.

Замена контейнера для отработанного тонера

Когда срок службы контейнера подходит к концу, на компьютере появляется окно программы Smart Panel с сообщением о необходимости замены контейнера для отработанного тонера. В противном случае принтер прекращает печать.

1. Выключите устройство и подождите несколько минут до его остывания.

2. Полностью откройте переднюю крышку за ручку.

3. Вытащите контейнер для отработанного тонера из устройства за ручку.

Положите контейнер на ровную поверхность так, чтобы тонер не высыпался.

4. Снимите с контейнера колпачок, как показано ниже, и закройте им отверстие контейнера.

Не наклоняйте и не переворачивайте контейнер. 5. Снимите упаковку с нового контейнера для отработанного тонера.

6. Установите новый контейнер и задвиньте его так, чтобы он плотно встал на место.

7. Плотно закройте переднюю крышку.

Если передняя крышка закрыта неплотно, устройство работать не будет. Убедитесь, что все правильно. При неправильной установке одного из них передняя крышка не закроется.

8. Включите устройство.

Сменные компоненты

Во избежание проблем с качеством печати и подачей бумаги, возникающих из-за износа деталей, а также для обеспечения оптимального рабочего состояния принтера необходимо заменять нижеперечисленные компоненты после печати указанного числа страниц или по мере завершения срока службы.

Компонент

Средняя производительность

Термофиксатор

Около 100 000 страниц при черно-белой печати или 25 000 страниц при цветной печати

Ролик переноса

Около 100 000 страниц

Блок переноса

Около 100 000 страниц при черно-белой печати или 25 000 страниц при цветной печати

Ролик подачи

Около 50 000 страниц

Настоятельно рекомендуется поручить обслуживание уполномоченному поставщику услуг, дилеру или организации, у которой устройство было приобретено. Гарантия не распространяется на замену изнашиваемых компонентов после окончания срока их службы.

Батарея внутри устройства является обслуживаемым компонентом. Не меняйте ее самостоятельно. При использовании неподходящей батареи существует вероятность взрыва. Утилизируйте использованные батареи согласно инструкции.

Проверка запчастей

При частом замятии бумаги или проблемах печати проверьте количество страниц, распечатанных или отсканированных устройством. При необходимости замените соответствующие компоненты.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Нажимайте Стрелки влево/вправо до появления пункта Обслуживание, а затем нажмите кнопку ОК.

3. Нажимайте Стрелки влево/вправо до появления пункта Срок службы, а затем нажмите кнопку ОК.

4. Нажимайте Стрелки влево/вправо до появления требуемого элемента, а затем нажмите ОК.

• Расх. материал. Распечатка страницы состояния.

• Всего. Отображение общего количества напечатанных страниц.

• Скан.с автоп. Отображение количества страниц, отсканированных при помощи автоподатчика.

• На стекле. Отображение количества страниц, отсканированных при помощи стекла экспонирования.

• Блок перен.из., Лента переноса, Термофиксатор, Ролик переноса, Ролик лотка 1. Отображение количества напечатанных страниц.

5. Если Вы выбрали печать страницы состояния, нажмите ОК для подтверждения.

6. Нажмите Стоп/Сброс для возврата в режим готовности.

Управление устройством через веб-сайт

После подключения устройства к сети и правильной настройки параметров TCP/IP можно управлять устройством через встроенный веб-сервер — приложение Samsung SyncThru Web Service. Приложение SyncThru Web Service можно использовать для следующих целей.

• Просмотр информации об устройстве и проверки текущего состояния.

• Изменение параметров TCP/IP и настройка других параметров сети.

• Изменение параметров принтера.

Настройка отправки уведомлений о статусе устройства по электронной почте.

• Получение поддержки по использованию устройства.

Доступ к приложению SyncThru Web Service

1. В операционной системе Windows запустите веб-браузер (например, Internet Explorer).

2. Введите IP-адрес устройства (http://xxx.xxx.xxx.xxx) в поле адреса и нажмите клавишу Ввод или кнопку Переход.

На экране появится встроенный веб-сайт устройства.

Проверка серийного номера устройства

При звонке в службу поддержки или регистрации на сайте Samsung может потребоваться серийный номер устройства.

Вы можете проверить серийный номер, выполнив следующие действия.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Нажимайте Стрелки влево/вправо до появления пункта Обслуживание, а затем нажмите кнопку ОК.

3. Нажимайте Стрелки влево/вправо до появления пункта Серийный номер, а затем нажмите кнопку ОК.

4. Проверьте серийный номер устройства.

5. Нажмите Стоп/Сброс для возврата в режим готовности.

<<<назад далее>>>



при использовании материалов ссылка на сайт www.awella.ru обязательна
