Замена резака на принтере HP Designjet Z5200

Необходимость в замене резака может возникнуть один или два раза на протяжении срока службы принтера, в зависимости от общего количества и толщины использованной бумаги. В этом случае на экране передней панели появится соответствующее сообщение. Если не заменить резак немедленно, принтер продолжит нормально работать, но на экране передней панели будут появляться напоминания о необходимости замены резака.

Порядок замены резака

1. Если в принтер загружена бумага, выгрузите ее.

Выберите в меню значок (Настройка), затем — пункт Resets (Сброс) > Reset cutter life counter (Сбросить счетчик резака).

3. После короткой паузы принтер отключится автоматически. Печатающая головка будет припаркована в правой части принтера, а резак — в левой.

Попытка заменить резак при включенном принтере может привести к поражению электрическим током.

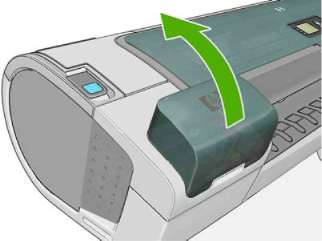

4. Поднимите крышку в левой части принтера.

5. Нажмите кнопку, чтобы освободить крышку в левой части принтера.

6. Снимите крышку в левой части принтера.

7. Отверните и снимите стопор резака при помощи отвертки TORX PLUS, приложенной к новому резаку. Винт зафиксирован в отверстии и не выпадет.

8. Удалите старый резак.

9. Возьмите новый резак из набора для обслуживания и убедитесь, что плунжер в верхней его части свободно передвигается взад и вперед в своем кожухе.

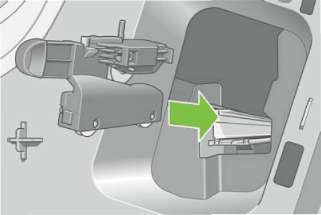

10. Установите новый резак на рельсу.

Два колесика в нижней части резака должны встать на центральный выступ рельсы, а два направляющих вкладыша — войти в паз в верхней части рельсы.

Убедитесь, что резак движется плавно вверх и вниз по рельсе. Можно оставить резак в любом месте рельсы — он будет надлежащим образом припаркован принтером впоследствии.

11. Насадите стопор на конец рельсы резака, держа его одной рукой, а другой рукой заверните винт с помощью отвертки.

12. Установите на место крышку левой части принтера, совместив ее выступы с отверстиями в принтере.

13. Закройте крышку отсека с расходкой для печати на принтере.

14. Включите принтер клавишей питания на передней панели. Будет произведена проверка правильности установки резака. Обратите внимание на переднюю панель и при наличии проблем следуйте отображаемым инструкциям.
