Основные элементы принтера HP Designjet Z5200

На следующих рисунках представлен вид принтера спереди и сзади, а также отмечены его основные элементы.

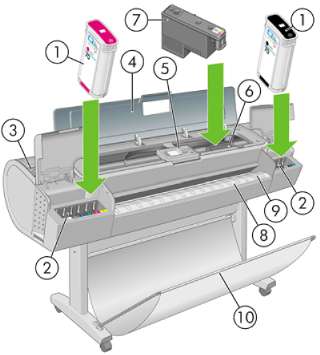

Вид спереди

1. Картридж матово-черный, фото-черный, светло-серый, голубой, пурпурный, желтый, светло-пурпурный, светло-голубой.

2. Гнезда картриджей

3. Синий рычажок

4. Прозрачное окно

5. Передняя панель

6. Каретка

7. Печатающая головка матово-черная и голубая, светло-пурпурная и светло-голубая, пурпурная и желтая, фотографическая черная и светло-серая

8. Выходной лоток

9. Линии выравнивания бумаги

10. Приемник

Вид сзади

1. Ось.

2. Держатели оси

3. Держатель документа

4. Разъемы для соединительных кабелей и дополнительных принадлежностей

5. Выключатель питания

6. Вилка кабеля питания

7. Устройство подачи бумаги
