Описание Xerox WorkCentre C118/M118
Элементы
Разъем (LINE)
Находится с правой стороны. Подсоедините к этому разъему телефонный кабель. Другой конец кабеля подсоедините к телефонной розетке на стене.
Разъем (TEL)
Находится с правой стороны. Если нужно подсоединить телефон, подключайте к этому разъему.
Автоподатчик оригиналов
Предусмотрены податчики двух типов. Автоподатчик оригиналов для одностороннего сканирования ADF (Automatic Document Feeder) и автоподатчик оригиналов для двустороннего сканирования DADF (Duplex Automatic Document Feeder), позволяющий автоматически сканировать двусторонние оригиналы.
Дуплексный модуль
Позволяет выполнять двустороннее копирование.

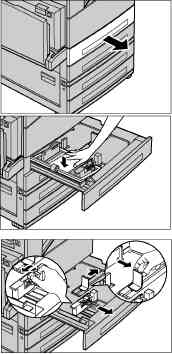

Лотки 1 - 4
Лоток 1 входит в стандартную конфигурацию и вмещает до 250 листов плотностью 80 г/м2. Лотки 2, 3 и 4 являются дополнительными, аналогичными лотку 1. Они вмещают до 500 листов плотностью 80 г/м2. Для установки лотков 3 и 4 требуется установить лоток 2.
Центральный выходной лоток
Вывод в этот лоток осуществляется лицевой стороной вниз.
Лоток 5 (обходной лоток)
Позволяет загружать бумагу стандартного и нестандартного размера. Также используется для материалов других типов, которые нельзя загружать в лоток 1, например, для прозрачных пленок и наклеек. Чтобы загрузить материал вручную, откройте лоток 5 (обходной лоток).
Элементы управления
|
|
Кнопка/Индикатор
|
Функция
|
|
1
|
<Ручной набор>
|
Служит для передачи и получения документов вручную. Эта кнопка предназначена для передачи факса через автоподатчик оригиналов. Если оригинал находится в автоподатчике, нажмите эту кнопку, чтобы отправить факс. Если оригинала в автоподатчике нет, эту кнопку нажимают только для приема.
Нажмите кнопку <Ручной набор> перед выполнением настройки получателя или функций. Нажатие кнопки <Ручной набор> сбрасывает указанного получателя и настроенные функции.
|
|
2
|
<Прямая передача>
|
Позволяет использовать функцию прямой передачи.
|
|
3
|
<Передача факса>
|
Служит для индикации передачи или получения данных.
|
|
4
|
<Работы в памяти>
|
Указывает на то, что есть сохраненные данные.
|
|
5
|
<Выбрать>
|
Служит для выбора опций, отображаемых на экране. Каждое нажатие на кнопку <Выбрать> перемещает на одну опцию вверх.
|
|
6
|
|
Для переключения экранов используйте эти кнопки. Их также можно использовать для перемещения курсора в поле ввода.
|
|
7
|
<Пауза>
|
Служит для ввода паузы в номере телефона при передаче факса.
|
|
8
|
<Скоростной набор>
|
Служит для указания номера факса или адреса электронной почты с помощью кодов скоростного набора.
|
|
9
|
<Язык>
|
Служит для изменения языка экрана.
|
|
10
|
<Регистрация/выход>
|
Служит для регистрации в качестве главного оператора. Это позволяет изменять настройки. Также можно регистрировать назначения в книге адресов, программу факса и доску объявлений.
|
|
11
|
<Режим экономии энергии> (зеленый индикатор)
|
Служит индикатором нахождения в режиме экономии энергии. Также позволяет отменять этот режим.
|
|
|
Кнопка/Индикатор
|
Функция
|
|
12
|
<Сбросить все>
|
Служит для восстановления настроек по умолчанию и отображения первого экрана копира или факса.
|
|
13
|
<Стоп>
|
Для приостановки выполнения задания.
|
|
14
|
<Ошибка>
|
Служит для индикации ошибок.
|
|
15
|
<Старт>
|
Служит для запуска или возобновления выполнения задания.
|
|
16
|
|
Служит для удаления последнего введенного цифрового или алфавитного символа.
|
|
17
|
<# (решетка)>
|
Для указания символов.
|
|
18
|
<*(звездочка)>
|
Для переключения на тональный набор.
|
|
19
|
<Ввод>
|
Для подтверждения настроек или введенных значений.
|
|
20
|
<Выход>
|
Для перехода к предыдущему экрану без изменения настроек или введенных значений.
|
|
21
|
<С подборкой>
|
Быстрый доступ к опции сортировки.
|
|
22
|
<Тип оригинала>
|
Быстрый доступ к опции типа оригинала.
|
|
23
|
<Увеличить>
|
Быстрый доступ к масштабу увеличения.
|
|
24
|
<Уменьшить>
|
Быстрый доступ к масштабу уменьшения.
|
|
25
|
<Снабжение бумагой>
|
Быстрый доступ к выбору лотка для бумаги.
|
|
26
|
<Книга адресов>
|
Служит для выбора назначения, зарегистрированного в книге адресов или в программе факса.
|
|
27
|
<Адрес Ввод/Далее>
|
Служит для передачи факса или электронного сообщения по нескольким назначениям за один прием.
|
|
28
|
Панели для работы с одним нажатием
|
Для отображения кнопок для работы с одним нажатием. Перебрасывайте панель, чтобы получить доступ к странице 1 (001 - 018), странице 2 (019 - 036) или странице 3 (p01 - p18) для программы факса.
|
|
29
|
Кнопки для работы с одним нажатием
|
Для указания одним нажатием номера скоростного набора или программы факса.
|
Включение питания
Убедитесь, что машина подключена к подходящему источнику питания и что сетевой шнур плотно вставлен в электрическую розетку.
Машина готова для изготовления копий через 25 секунд после включения питания.
Переведите выключатель питания в положение.
Если не включается, убедитесь, что кнопка <СБРОС> сбоку не находится в положении сброса.
Выключение питания
Если установлен факс, перед отключением МФУ убедитесь, что индикатор <Работы в памяти> на панели управления выключен. Если вы отключите питание, когда индикатор <Работы в памяти> светился более часа, все сохраненные документы будут удалены. После зарядки в течение 30 часов документы не могут храниться в течение 1 часа.
Между выключением и включением питания должно пройти по крайней мере 20 секунд. Если этого не соблюдать, возможно повреждение диска.
Устройство защиты от утечки на землю (GFI)
Если при подаче питания возникает неисправность, то автоматическое устройство защиты от утечки на землю (GFI) автоматически отключает от источника питания. Если питание отключено автоматически, проверьте кнопку <СБРОС> с боковой стороны. Если устройство защиты от утечки на землю сработало, кнопка <СБРОС> будет в выключенном положении. Чтобы включить питание, нажмите кнопку <СБРОС>.
Перед использованием нажмите кнопку <ПРОВЕРКА>. Если устройство защиты исправно, кнопка <СБРОС> перейдет в выключенное положение. В этом случае нажмите кнопку <СБРОС>.
Кнопка
<ПРОВЕРКА> Кнопка <СБРОС>
Если при нажатии кнопки <СБРОС> она снова переходит в выключенное положение, или если так не удается восстановить подачу питания, обратитесь в Представительство.
Режимы экономии энергии
В машине предусмотрена функция экономии электроэнергии, которая снижает энергопотребление в период простоя. Кнопка <Режим экономии энергии> расположена в правой верхней части панели управления, и загорается, когда режим разблокирован. Функция экономии энергии работает в двух режимах.
• Режим низкого энергопотребления
• Режим сна
Кнопка/индикатор <Режим экономии энергии>
Режим экономии энергии не будет включен, если в рабочем лотке заканчивается бумага, и при этом его не обслуживают, или если лоток вытащили и так оставили.
Изменение временных настроек
Режим низкого энергопотребления
Машина автоматически переходит в режим низкого энергопотребления спустя определенное время после выхода последней копии, факса, операций сканирования или печати. В этом режиме сенсорный экран выключен, а кнопка режима экономии энергии светится. Выход из режима осуществляется после нажатия кнопки <Режим экономии энергии> на панели управления или при получении машиной задания на печать или выполнения операций с факсом. Длительность периода перехода в режим, установленная производителем, составляет 14 минут, но пользователь может выбрать значение от 1 до 60 минут.
Режим сна
Машина автоматически переходит в режим сна по истечении определенного периода пебывания в режиме низкого энергопотребления. По сравнению с режимом низкого энергопотребления, в режиме сна потребление энергии еще меньше. В этом режиме сенсорный экран выключен, а кнопка режима экономии энергии светится. Выход из режима осуществляется после нажатия кнопки <Режим экономии энергии> или при получении машиной задания на печать или выполнения операций с факсом. Длительность периода перехода в режим, установленная производителем, составляет 1 минуту, но пользователь может выбрать значение от 1 до 239 минут.
1. Нажмите кнопку <Регистрация/ Выход> на панели управления.
<Регистрация/Выход>
2. Выберите опцию [Настройки системы] с помощью кнопки <Выбор>.
3. Введите пароль главного оператора, используя цифровую клавиатуру на панели управления.
Пароль главного оператора по умолчанию "11111".
4. Подтвердите с помощью кнопки <Выбор> или нажмите кнопку <Ввод>.
5. Выберите [Общие настройки] на экране [Системные настройки] с помощью кнопки <Выбрать>.
6. Нажмите кнопку <Ввод>.
7. Выберите [Настройки таймера] на экране [Общие настройки] с помощью кнопки <Выбор>.
8. Нажмите кнопку <Ввод>.
9. Выберите нужную опцию.
10. Введите значение с помощью цифровой клавиатуры.
Перед вводом нового значения вам может потребоваться удалить имеющееся значение (выбрав на панели управления).
11. Нажмите кнопку <Ввод>.
Режимы работы
Для доступа к экранам выбора режимов, просмотра статуса работ и получения информации о машине используйте указанные ниже кнопки.
Предусмотрено шесть функциональных кнопок:
• Копия
• Факс
• Электронная почта
• Регистрация/выход
• Статус работы
Эту кнопку используют для включения режима копирования. В режиме копирования доступны три экрана, на которых можно выбирать различные режимы копирования.
В зависимости от требований к копиям, можно использовать режимы уменьшения/увеличения, мультиизображений и оригиналов смешанного формата.
1. Нажмите кнопку <Копия> на панели управления.
2. Для переключения экранов используйте кнопку <^> или <^>.
3. Чтобы выйти из режима копирования, нажмите кнопку другого режима.
Факс
Эту кнопку используют для получения доступа к функции передачи факса (дополнительной) и другим функциям (почтовый ящик, опрос). В режиме факса доступны семь экранов для функций разрешения, отложенного старта и приоритетной передачи.
1. Нажмите кнопку <Факс> на панели управления.
2. Для переключения экранов используйте кнопку «-> или <->>.
3. Чтобы выйти из режима факса, нажмите кнопку другого режима.
Электронная почта
Эту кнопку используют для получения доступа к функциям электронной почты для отправления электронных сообщений. В режиме электронной почты доступны три экрана, на которых можно выбирать различные режимы.
Функции Светлее/темнее, Размер сканирования и 2-сторонние оригиналы удовлетворяют все требования передачи по электронной почте.
1. Нажмите кнопку <Электронная почта> на панели управления.
2. Для переключения экранов используйте кнопку <^> или <^>.
3. Чтобы выйти из режима электронной почты, нажмите кнопку другого режима.
Регистрация/выход
Эту кнопку используют для входа в систему в качестве главного оператора. В этом случае можно изменять настройки и регистрировать назначения в книге адресов, программе факса, в почтовом ящике и доске объявлений.
Если включена функция аудитрона, для использования счета, отображаемого на экране после нажатия кнопки <Регистрация/выход>, введите пароль.
1. Нажмите кнопку <Регистрация/ Выход> на панели управления.
2. Выберите нужную опцию.
Для выбора системных настроек требуется ввести пароль главного оператора. Пароль главного оператора по умолчанию "11111".
Статус работы
Эту кнопку используют для просмотра хода выполнения задания и, при необходимости, для установки или удаления задания. С помощью этой кнопки также можно просмотреть журнал с подробной информацией о выполненных работах. Информация о последней работе будет в верхней строке списка.
1. Нажмите кнопку <Статус работы> на панели управления.
2. Для переключения экранов используйте кнопку «-> или <->>.
3. Чтобы выйти в любое время, нажмите кнопку <Статус работы>.
