Обзор аппарата Xerox WorkCentre 5020
Вид спереди
|
1
|
Левая крышка
|
|
|
2
|
Обходной лоток
|
Служит для бумаги стандартного и нестандартного формата. В него можно загружать специальные материалы, такие как толстая картотечная бумага, и другие материалы, которые нельзя загрузить в лотки 1 и 2.
|
|
3
|
Выдвижной держатель
|
Служит для поддержки бумаги, загруженной в обходной лоток. Выдвиньте этот держатель перед загрузкой бумаги в обходной лоток.
|
|
4
|
Крышка 1
|
Откройте эту крышку, чтобы вытащить застрявшую бумагу из лотка 1 или 2 либо рядом с ними.
|
|
5
|
Крышка 2
|
Откройте эту крышку, чтобы вытащить застрявшую бумагу из лотка 2 или рядом с ним.
Крышка 2 входит в комплект дополнительного лотка для бумаги 2.
|
|
6
|

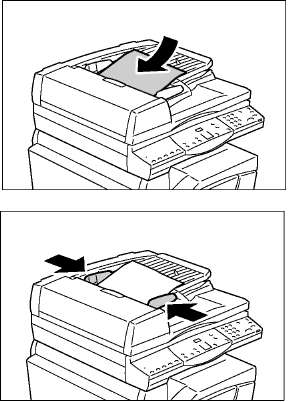

Податчик оригиналов
|
Автоматически подает документы, положенные в сканер для копирования или сканирования.
|
|
7
|
Панель управления
|
Состоит из дисплея, схемы аппарата (мнемосхемы), кнопок и индикаторов.
|
|
8
|
Выходной лоток
|
Сюда лицевой стороной вниз выводятся копии и отпечатки.
|
|
9
|
Передняя крышка
|
Откройте эту крышку, чтобы заменить или добавить тонер.
|
|
10
|
Защелка левой крышки
|
Потяните защелку вверх, чтобы открыть левую крышку.
|
|
11
|
Лоток 1
|
Предназначен для загрузки бумаги стандартного формата. Вмещает 250 листов обычной бумаги.
|
|
12
|
Лоток для бумаги 2 (опция)
|
Дополнительный лоток может использоваться как лоток 2. Служит для для загрузки бумаги стандартного формата. Вмещает 500 листов обычной бумаги.
Лоток для бумаги 2 - дополнительная принадлежность.
|
|
|
|
|
|
13
|
Подставка (опция)
|
Поднимает аппарат и повышает его устойчивость, обеспечивая оптимальное использование. Прикрепленные ролики облегчают перемещение аппарата.
Подставка - дополнительная принадлежность.
|
|
14
|
Разъем 10Base-T/ 100Base-TX
|
Служит для подсоединения к устройству кабеля компьютерной сети.
|
|
15
|
Разъем интерфейса USB
|
Служит для подсоединения к аппарату кабеля USB.
Этот разъем также служит для обновления программного обеспечения.
|
|
16
|
Разъем
|
Этот разъем предназначен только для инженеров.
|
|
17
|
Разъем шнура питания
|
Служит для подсоединения к аппарату сетевого шнура.
|
|
18
|
Выключатель питания
|
Служит для включения и выключения аппарата.
|
|
|
|
|
|
19
|
Крышка стекла экспонирования
|
Закройте эту крышку при сканировании документа со стекла экспонирования.
|
|
20
|
Стекло экспонирования
|
Положите сюда документ лицевой стороной вниз.
|
|
|
|
|
|
21
|
Блок фьюзера
|
Обеспечивает закрепление тонера на бумаге под действием высокой температуры и давления. Не прикасайтесь к этому блоку. Он сильно нагревается.
|
|
22
|
|
Содержит тонер и фотопроводник для переноса тонера.
|
|
23
|
Дуплексный модуль
|
Изготовление копий и печать на обеих сторонах бумаги.
|
|
|
|
|
|
24
|
Паспортная табличка
|
Содержит сведения об аппарате.
|
Функции устройства
Различные функции, в том числе двусторонняя печать, создание брошюры, печать нескольких изображений на одной странице, постер. Более подробная информация приведена на компакт-диске с драйвером печати PCL и в разделе Печать.
Копирование
Позволяет копировать документы различными способами. Например, можно получать увеличенные или уменьшенные копии, размещать два или четыре разных документа на одном листе бумаги.
Сканирование

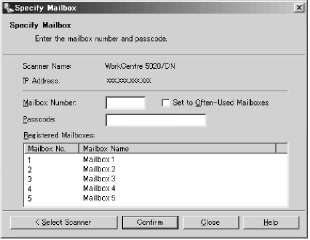

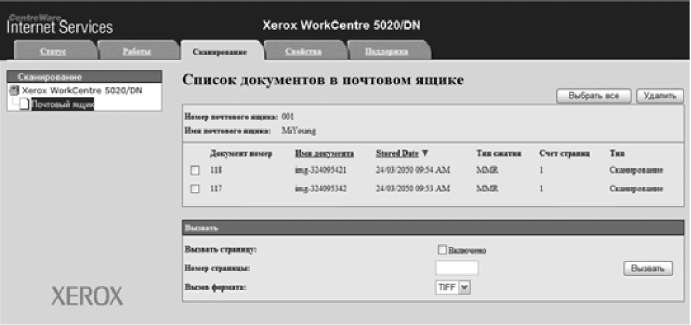

Позволяет сканировать документы и сохранять их в почтовых ящиках. Файлы, полученные в результате сканирования документов, можно импортировать в компьютер с помощью CentreWare Internet Services или утилиты Network Scanner Utility 3.
Панель управления
Дисплей
Показывает количество копий, масштаб, код ошибки, состояние аппарата или числовые значения.
Кнопка <Переключатель дисплея
Кнопка/индикаторы <Переключатель дисплея>
Нажатием этой кнопки дисплей переключается между индикацией количества копий и масштаба. Текущий режим индикации указывает включение соответствующего индикатора.
Когда аппарат работает в режиме настройки формата бумаги, нажатием этой кнопки производится прокрутка форматов бумаги.
Для входа в режим настройки формата бумаги нажмите кнопку <Снабжение бумагой> и удерживайте ее нажатой в течение четырех секунд.
Кнопка <Копирование>
Нажмите эту кнопку для переключения аппарата в режим копирования. Кнопка светится, когда аппарат готов к обработке работ копирования.
Кнопка <Сканирование>
Нажмите эту кнопку для переключения аппарата в режим сканирования. Кнопка светится, когда аппарат готов к обработке работ сканирования.
При переключении аппарата в режим сканирования, на дисплее появляется [b].
Индикатор <задания в памяти>
Этот индикатор светится, когда в почтовых ящиках есть данные сканирования. Этот индикатор продолжает светиться даже в том случае, если аппарат переходит в режим пониженного энергопотребления или в режим сна, но в почтовых ящиках есть данные сканирования.
При выключении аппарата, все хранящиеся в почтовых ящиках данные сканирования будут удалены.
Индикатор <обмена данными с компьютером>
Этот индикатор мигает, когда аппарат получает данные от компьютера.
Этот индикатор светится, во время обработки задания.
Индикатор <обмена данными с компьютером>
Цифровая клавиатура
Цифровые клавиши
Цифровая клавиатура служит для ввода количества копий, пароля и других числовых значений.
Кнопка
Нажмите эту кнопку для удаления неверно введенного числового значения.
Кнопка <Регистрация/Выход из системы>
Эта кнопка служит для входа в режим настройки системы, позволяющий конфигурировать параметры системы.
Если аудитрон для копирования отключен
Нажмите эту кнопку и удерживайте ее нажатой в течение четырех секунд, затем на цифровой клавиатуре введите код (идентификатор) системного администратора.
Аппарат войдет в режим настройки системы.
Если аудитрон для копирования включен
Сначала войдите в систему аппарата как системный администратор, затем удерживайте эту кнопку нажатой четыре секунды. Аппарат войдет в режим настройки системы.
Более подробная информация о входе в систему аппарата приведена в разделе Вход в систему аппарата.
Кнопка <Экономия энергии>
Для снижения энергопотребления во время простоя аппарата активируется режим экономии энергии.
Подробнее о режиме экономии энергии см. в разделе Режим экономии энергии.
Кнопка <Старт>
Нажмите эту кнопку, чтобы начать работу копирования или сканирования или подтвердить выбранные значения.
Кнопка <Старт>
Кнопка <Сканирование выполнено>
Кнопка <Сканирование выполнено>
Эту кнопку можно нажимать при использовании стекла экспонирования с некоторыми функциями копирования, например, «с подборкой», «двустороннее копирование, «мультиизображение» (несколько изображений на одной странице), а также при выполнении сканирования с применением стекла экспонирования.
Расположенный около кнопки <Сканирование выполнено> индикатор мигает после завершения сканирования первой страницы документа. Когда данная кнопка мигает, аппарат позволяет сканировать следующую страницу. После завершения сканирования последней страницы нажмите эту кнопку.
При использовании стекла экспонирования воспользуйтесь режимом настройки системы (меню номер 201), чтобы начать или запретить сканирование следующей страницы.
Кнопка <Снабжение бумагой
Кнопка <Снабжение бумагой> предназначена для следующих двух функций.
Выбор лотка
Нажмите эту кнопку, чтобы выбрать лоток для копирования. Схема аппарата (мнемосхема) показывает лоток, выбранный в данный момент. Нажимайте эту кнопку, пока на схеме аппарата (мнемосхеме) не загорится индикатор нужного лотка.
Последовательность переключения:
Лотки 1 и 2 (Автовыбор бумаги), лоток 1, лоток 2, обходной лоток
Лотки 1 и 2 (Автовыбор бумаги)
Если включен режим «Автовыбор бумаги» (меню номер 164) в настройках системы, то аппарат автоматически выбирает бумагу в лотке 1 или 2, если при этом в податчик оригиналов загружен документ-оригинал.
Эта функция доступна только при использовании автоматического податчика оригиналов и наличии в аппарате дополнительного лотка 2.
Лоток 1
Использует бумагу из лотка 1.
Лоток 2
Использует бумагу из лотка 2.
ПРИМЕЧАНИЕ. Эта функция доступна только тогда, когда на аппарате установлен лоток 2 (поставляется дополнительно).
Обходной лоток
Использует бумагу из обходного лотка.
Вход в режим настройки формата бумаги
Для входа в режим настройки бумаги удерживайте эту кнопку нажатой в течение четырех секунд. После загрузки бумаги в лотки нужно войти в режим настройки формата бумаги и указать формат и ориентацию бумаги.
После входа в режим настройки бумаги, нажатием кнопки <Переключатель дисплея> выберите формат бумаги.
Последовательность переключения показана ниже. Она показывает индикацию на дисплее, а фактический формат бумаги указан в скобках.
Последовательность переключения:
A3 (A3 SEF), A4L (A4 LEF), A4 (A4 SEF), b4 (B4 SEF), b5L (B5 LEF), b5 (B5 SEF), C8 (8K SEF), 16L (16K LEF), 16S (16K SEF), A5 (A5 SEF), 17 (11 x 17" SEF), 14 (8,5 x 14" SEF), 13 (8,5 x 13" SEF), 11L (8,5 x 11" LEF), 11 (8,5 x 11" SEF), 134 (8,5 x 13,4" SEF), 55 (5,5 x 8,5" SEF), CUS (Пользовательский (нестандартный) формат бумаги)
Если выбран лоток 1 или 2, на дисплее не отображаются форматы [A5], [55] и [CUS].
Схема аппарата (мнемосхема)
Схема аппарата (мнемосхема) состоит из индикаторов.
Текущее состояние аппарата указывается включением или миганием индикаторов.
Далее показаны основные индикаторы.
Застревание в податчике оригиналов
Красный индикатор мигает, когда оригинал документа застрял в податчике оригиналов, а также когда открыта крышка податчика оригиналов.
Застревание бумаги
Красный индикатор мигает, когда в аппарате застревает бумага. Проверьте код ошибки, появившийся на дисплее.
Тонер
Этот красный индикатор загорается, когда остается мало тонера. Закажите новую емкость с тонером. В этом случае код ошибки не появляется.
Красный индикатор мигает, когда тонер заканчивается. Добавьте тонер. На дисплее появляется код ошибки [J1].
Замена
Этот красный индикатор загорается, когда в ближайшее время потребуется замена. В этом случае код ошибки не появляется.
Этот красный индикатор мигает, когда срочно требуется замена. Установите новый. На дисплее появляется код ошибки [J6].
Функции копирования
Кнопка <Переменный масштаб>
Нажатием кнопок < А > и <> выбирается масштаб в диапазоне от 50 до 200% с шагом 1%.
Текущий масштаб отображается на дисплее.
При нажатии этих кнопок дисплей автоматически переключается на индикацию масштаба.
Кнопка <Уменьшение/Увеличение>
Нажмите эту кнопку, чтобы выбрать масштаб.
Текущий масштаб отображается на дисплее.
При нажатии этой кнопки дисплей автоматически переключается на индикацию масштаба.
Переключение единиц измерения между метрическими ([A/B (8K/16K)]) и дюймами ([дюймы (8,5 x 13")], [дюймы (8,5 x 13,4")], [дюймы]) производится в режиме настройки системы (меню номер 21). Сведения о настройках системы см. в Руководстве системного администратора. Следующие настройки изменяются в зависимости от выбранных единиц измерения размера бумаги.
Единицы измерения: дюймы
200%
Увеличение документа на 200%. 5,5 x 8,5"11 x 17"
129%
Увеличение документа на 129,4%.
5,5 x 8,5"8,5 x 11", 8,5 x 11"11 x 17"
78%
Уменьшение документа на 78,5%. 8,5 x 14"8,5 x 11"
50%
Уменьшение документа на 50%. 11 x 17"5,5 x 8,5"
Предустановка
Увеличение или уменьшение документа на предустановленный масштаб.
Выбор предустановленного масштаба производится в режиме настройки системы (меню номер 153).
Предустановленный масштаб по умолчанию: 64%. 100%
Авто%
Аппарат автоматически выбирает масштаб исходя из размеров документа-оригинала и формата бумаги в выбранном лотке.
Этот вариант доступен только при использовании податчика оригиналов.
Единицы измерения метрические
200%
Увеличение документа на 200%. А5->-АЗ
141%
Увеличение документа на 141,4%. А5-^А4, А4-^АЗ, В5-^В4
70%
Уменьшение документа на 70,7%. А3-^А4, А4-&-А5, В4-»В5
50%
Уменьшение документа на 50%.
Увеличение или уменьшение документа на предустановленный масштаб.
Выбор предустановленного масштаба производится в режиме настройки системы (меню номер 153).
Предустановленный масштаб по умолчанию: 64%.
100%
Изготовление копий в размер оригинала.
Авто%
Аппарат автоматически выбирает масштаб исходя из размеров документа-оригинала и формата бумаги в выбранном лотке.
Этот вариант доступен только при использовании податчика оригиналов.
Кнопка <Светлее/Темнее>
Нажмите кнопку <> или <>, чтобы выбрать плотность готовых копий.
Эта кнопка также позволяет указать плотность при сканировании.
Уменьшение плотности готовых копий до минимального уровня.
Светлая
Уменьшение плотности готовых копий.
Обычная
Плотность готовых копий такая же, как у оригиналов.
Темная
Увеличение плотности готовых копий.
Самая темная
Увеличение плотности готовых копий до максимального уровня.
Размер оригинала> кнопка
Кнопка <Размер оригинала>
При выборе режима «Мультиизображения» нажмите эту кнопку, чтобы выбрать размер оригинала.
Более подробная информация о режиме «Мультиизображения» приведена в разделе Копии «4-вместе»/«2-вместе» (копирование нескольких страниц на один лист).
Эта кнопка доступна только при использовании стекла экспонирования и режима «Мультиизображения». Эта кнопка недоступна при использовании автоподатчика оригиналов, поскольку в этом случае формат документа-оригинала определяется автоматически.
Переключение единиц измерения между метрическими ([A/B (8K/16K)]) и дюймами ([дюймы (8,5 x 13")], [дюймы (8,5 x 13,4")], [дюймы]) производится в режиме настройки системы (меню номер 21). Следующие три настройки изменяются в зависимости от выбранных единиц измерения размера бумаги.
Единицы измерения: дюймы
11 x 17" SEF, 8,5 x 14" SEF, 8,5 x 13,4" SEF, 8,5 x 13" SEF
Выберите эту настройку, если размер и ориентация оригинала: 11 x 17" SEF, 8,5 x 14" SEF, 8,5 x 13,4" SEF или 8,5 x 13" SEF при использовании режима «Мультиизображения».
8,5 x 11" SEF
Выберите эту настройку, если размер и ориентация оригинала: 8,5 x 11" SEF.
8,5 x 11" LEF
Выберите эту настройку, если размер и ориентация оригинала: 8,5 x 11" LEF.
Единицы измерения метрические
A3 SEF, B4 SEF
Выберите эту настройку, если размер и ориентация оригинала: A3 SEF или B4 SEF.
Выберите эту настройку, если размер и ориентация оригинала: A4 SEF или B5 SEF.
A4 LEF, B5 LEF
Выберите эту настройку, если размер и ориентация оригинала: A4 LEF или B5 LEF.
Кнопка
Нажмите эту кнопку, чтобы выбрать режим «Мультиизображения» или «Копирование удостоверения».
При выборе режима «Мультиизображения» всегда используется фиксированный масштаб «Авто%», который нельзя изменить вручную.
Копирование удостоверения
Копирование документа типа удостоверения на одну сторону одного листа.
4-вместе
Копирование четырех страниц оригинала на одну сторону одного листа.
Более подробная информация о режиме «Мультиизображения» приведена в разделе Копии «4-вместе»/«2-вместе» (копирование нескольких страниц на один лист).
2-вместе
Копирование двух страниц оригинала на одну сторону одного листа.
Более подробная информация о режиме «Мультиизображения» приведена в разделе Копии «4-вместе»/«2-вместе» (копирование нескольких страниц на один лист).
Выключено
Выключение режимов «Мультиизображения» и «Копирование удостоверения».
Кнопка <Тип оригинала>
Нажмите эту кнопку, чтобы выбрать тип оригинала.
Эта кнопка также позволяет выбрать тип документа-оригинала при сканировании.
<Тип оригинала> кнопка
Фото
Для копирования документов, содержащих только фотоизображения.
Текст и фото
Для копирования документов, содержащих текст и фотоизображения.
Текст
Для копирования документов, содержащих только текст.
Кнопка <2-сторонняя>
Нажмите эту кнопку, чтобы выбрать, как размещать копии: на одной стороне листа или на обеих сторонах.
Эта кнопка также служит для выбора одностороннего или двустороннего сканирования при использовании податчика оригиналов.
2 -> 1-сторонние
Изготовляются 1-сторонние копии 2-сторонних оригиналов.
2 -> 2-сторонние
Изготовляются 2-сторонние копии 2-сторонних оригиналов.
Эта кнопка недоступна при сканировании оригинала.
1 -> 2-сторонние
Изготовляются 2-сторонние копии 1-сторонних оригиналов.
Эта кнопка недоступна при сканировании оригинала.
1 -> 1-сторонние
Изготовляются 1-сторонние копии 1-сторонних оригиналов.
Далее показано, как размещать оригиналы на стекле экспонирования или в податчике оригиналов при изготовлении 2-сторонних копий.
LEF
Включение и выключение аппарата
Аппарат переходит в режим готовности в течение 27 секунд после включения. Это время требуется для прогрева аппарата и зависит от его конфигурации и условий окружающей среды.
В случае простоя аппарата на протяжении заданного промежутка времени автоматически активируется режим экономии энергии. Рекомендуется выключать аппарат в конце рабочего дня, а также на период его длительного простоя.
При выключении аппарата, обрабатываемые в этот момент данные могут быть утеряны, а все хранящиеся в почтовых ящиках данные сканирования будут удалены.
Включение аппарата
Далее приведен порядок включения аппарата.
Установите выключатель питания в положение [—].
Когда аппарат будет готов к работе, на дисплее появится [1].
Если попытаться запустить работы во время прогрева аппарата, она не будет выполнена, пока аппарат не перейдет в рабочее состояние.
Выключение аппарата
Далее представлена процедура выключения аппарата.
При выключении аппарата, обрабатываемые в этот момент данные могут быть утеряны, а все хранящиеся в почтовых ящиках данные сканирования будут удалены.
1. Прежде чем выключать аппарат, убедитесь, что завершена обработка всех работ. Также убедитесь, что индикатор <обмена данными с компьютером> не светится.
Нельзя выключать аппарат в следующих случаях:
• Во время приема данных
• Во время печати работ
• Во время копирования работ
• Во время сканирования работ
Выключение аппарата во время копирования или печати может привести к застреванию бумаги.
2. Установите выключатель питания в положение.
После установки выключателя питания в положение подождите несколько секунд, прежде чем вынимать вилку шнура питания из розетки, чтобы аппарат успел выключиться полностью.
После выключения аппарата подождите несколько секунд, прежде чем снова его включать.
Режим экономии энергии
В аппарате предусмотрен энергосберегающий режим, который называется режимом экономии энергии и обеспечивает снижение энергопотребления во время простоя. Режим экономии энергии активируется по истечении определенного периода простоя аппарата.
Для экономии энергии предусмотрено два режима: режим пониженного энергопотребления и режим сна.
По истечении определенного периода простоя аппарат сначала переходит в режим пониженного энергопотребления. Затем он переходит в режим сна, обеспечивая дополнительное снижение энергопотребления.
Режим пониженного энергопотребления
При переходе аппарата в режим пониженного энергопотребления уменьшается подача питания на блок фьюзера.
Когда аппарат находится в этом режиме, дисплей отключен и светится индикатор <Экономия энергии>. Если в почтовых ящиках есть данные сканирования, светится индикатор <Задание в памяти>. Чтобы выйти из режима пониженного энергопотребления, нажмите кнопку <Экономия энергии>.
Длительность простоя аппарата до перехода в режим экономии энергии можно задать в режиме настройки системы (номер меню: 12).
Режим сна
При переходе аппарата в режим сна обеспечивается дополнительное снижение энергопотребления.
Когда аппарат находится в этом режиме, дисплей отключен и светится индикатор <Экономия энергии>. Если в почтовых ящиках есть данные сканирования, светится индикатор <Задание в памяти>. Чтобы выйти из режима сна для использования аппарата, нажмите кнопку <Экономия энергии>.
Длительность простоя аппарата до перехода в режим сна можно задать в режиме настройки системы (номер меню: 13).
Настройки для режима низкого энергопотребления и режима сна можно указать с помощью CentreWare Internet Services.
Выход из режима низкого энергопотребления или режима сна
Аппарат выходит из из режима низкого энергопотребления или режима сна в следующих двух случаях:
При нажатии кнопки <Экономия энергии>
Кнопка <Экономия энергии>
При приеме работы печати или сканирования
<<<назад
далее>>>
при использовании материалов ссылка на сайт компании awella.ru обязательна
Помогла информация на сайте ? Оставьте отзыв о работе нашей компании ! Это можно сделать в яндекс браузере и это простимулирует работников нашей компании (ответственные получат бонусы), которые собирали ее для вас! Спасибо !
|
