Сканирование на Xerox WorkCentre 5016

Драйвер сканера (драйвер TWAIN) и программа «Диспетчер кнопки сканирования»

В этом разделе приведены сведения о драйвере TWAI N и программе «Диспетчер кнопки сканирования».

Драйвер TWAIN

Драйвер TWAIN позволяет получать изображения, отсканированные на аппарате. Отсканированные изображения можно импортировать на компьютер с помощью драйвера TWAIN.

Диспетчер кнопки сканирования

Диспетчер кнопки сканирования - это устанавливаемая на компьютер программа для сканирования, позволяющая сканировать загружаемые в аппарат документы и преобразовывать их в файлы отсканированных изображений в формате BITMAP, PDF или TIFF. Для получения отсканированных на аппарате изображений эта программа для сканирования использует драйвер TWAIN, который должен быть установлен на компьютере.

Процедура сканирования (с помощью драйвера TWAIN)

Далее представлена процедура основного сканирования с помощью драйвера TWAIN.

1. Загрузите документ.

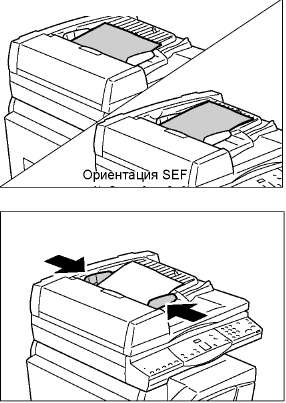

• При сканировании оригинала из податчика

1) Поместите оригинал лицевой стороной вверх по центру податчика.

• Если оригинал в податчик загружен правильно, на схеме аппарата (мнемосхеме) загорается индикатор. Если индикатор не загорается, значит оригинал загружен в податчик неправильно.

2) Отрегулируйте направляющие, чтобы они слегка касались кромок оригинала.

• Если размер загруженного оригинала меньше любого стандартного размера, его края могут отбрасывать тень, а на отсканированном изображении может появиться контур.

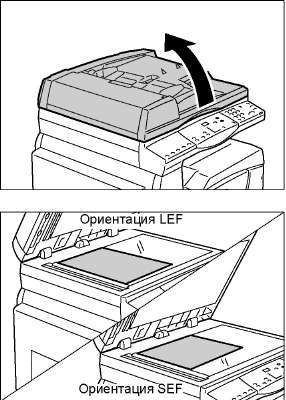

• При сканировании оригинала со стекла экспонирования

1) Откройте крышку стекла экспонирования.

2) Положите оригинал на стекло экспонирования лицевой стороной вниз, совместив его с верхним левым углом стекла.

3) Закройте крышку стекла экспонирования.

2. Откройте на компьютере приложение, совместимое с TWAIN.

3. В меню совместимого с TWAIN приложения выберите команду для вывода драйвера сканера 5016/5020.

• Подробнее об импорте в приложение изображений с помощью драйвера TWAIN см. руководство для данного приложения.

• Если вместо драйвера TWAIN появляется драйвер WIA (Windows Image Acquisition), закройте окно драйвера WIA и выберите драйвер TWAIN надлежащим образом.

Откроется окно драйвера TWAIN.

4. Для предварительного просмотра изображения нажмите кнопку [Предпросм.].

В окне предварительного просмотра появится изображение.

5. Настройте параметры сканирования.

Элемент	Значение
[Сканировать с]	Выбор стекла экспонирования или податчика оригиналов. [Стекло экспонирования], [Податчик оригиналов]
[Разрешение]	Выбор разрешения. [100 dpi], [150 dpi], [200 dpi], [300 dpi], [400 dpi], [600 dpi]
Поле [Автоэкспозиция]	Выбор подавления цвета фона. Флажок установлен - цвет фона подавляется. Флажок не установлен - цвет фона не подавляется.
[Тип оригинала]	Выбор типа оригинала. [Текст] - для документов, содержащих только текст. [Фото] - для документов, содержащих только фотоизображения. [Текст и Фото] - для документов, содержащих текст и фотоизображения.
[Порог]	Настройка порогового значения. Эта настройка выводится при выборе опции [Текст] в настройке [Тип оригинала].
[Входной уровень] [Выходной уровень]	Настройка тона входного и выходного изображения. [Входной уровень] - настройка тона входного изображения. [Выходной уровень] - настройка тона выходного изображения. Эти две настройки выводятся при выборе опции [Фото] или [Текст и Фото] в настройке [Тип оригинала].
[Единицы]	Выбор единиц измерения. [Дюймы], [Миллиметры], [Пиксели]
[Размер области]	Задание области сканирования путем выбора одного из следующих стандартных форматов документа. [A3 (297 x 420 мм)], [A4 (210 x 297 мм)], [A5 (148 x 210 мм)], [B4 (257 x 364 мм)], [B5 (182 x 257 мм)], [8,5 x 11"] (Letter), [8,5 x 14"] (Legal), [11 x 17"] (Ledger/Tabloid), [7,25 x 10,5"] (Executive)
Окно предпросмотра	В этом окне можно вручную выбрать область сканирования. Кроме того, это окно служит для предварительного просмотра изображения.
Кнопка [Предпросм.]	Сканирование загруженного документа и создание изображения для вывода в окне предварительного просмотра.
Кнопка [Сканировать]	Запуск сканирования загруженного документа в пределах выбранной области сканирования.
Кнопка [Закрыть]	Закрывание диалогового окна [Драйвер TWAIN].

Чтобы получить подробные сведения по каждому элементу, нажмите кнопку [Справка] в окне драйвера сканера.

6. Нажмите кнопку [Сканировать].

Аппарат начнет сканирование документа. Появится диалоговое окно выполнения сканирования.

Отсканированное изображение будет импортировано в приложение.

• Независимо от фактического размера загруженного документа размером отсканированного изображения будет размер, заданный в окне предпросмотра или формат документа, выбранный в настройке [Размер области] драйвера сканера при выполнении пункта 5.

Отмена работы сканирования (с помощью драйвера TWAIN)

При использовании приложения, совместимого с TWAIN, во время сканирования документа на аппарате можно отменить эту работу. Предусмотрено два способа отмены работы сканирования:

• Отмена работы сканирования с компьютера

• Отмена работы сканирования с панели управления

Отмена работы с компьютера

Нажмите кнопку [Отменить] в диалоговом окне выполнения сканирования.

Отмена работы с панели управления

Нажмите кнопку <Стоп>.

Процедура сканирования (с помощью программы «Диспетчер кнопки сканирования»)

Далее представлена процедура основного сканирования с помощью программы «Диспетчер кнопки сканирования».

1. Для запуска программы «Диспетчер кнопки сканирования» нажмите кнопку [Пуск] и выберите [Все программы] > [Xerox] > [Диспетчер кнопки сканирования для WorkCentre 5016/5020] > [Диспетчер кнопки сканирования].

• При нажатии кнопки <Сканирование> на панели управления происходит запуск программы «Диспетчер кнопки сканирования» на компьютере, подключенном к аппарату.

2. Выберите параметры сканирования в диалоговом окне [Диспетчер кнопки сканирования для WorkCentre 5016/5020].

Элемент	/Описание
[Сканировать с]	Выбор стекла экспонирования или податчика оригиналов. [Стекло экспонирования], [Податчик оригиналов]
[Тип оригинала]	Выбор типа оригинала. [Текст] - для документов, содержащих только текст. [Фото] - для документов, содержащих только фотоизображения. [Текст и фото] - для документов, содержащих текст и фотоизображения.
[Разрешение]	Выбор разрешения. [100 dpi], [150 dpi], [200 dpi], [300 dpi], [400 dpi], [600 dpi]
[Формат вывода]	Выбор формата вывода для файла отсканированного изображения. [BMP] (.bmp), [TIFF] (.tiff), [PDF] (.pdf)
[Формат принтера ]	Задание области сканирования путем выбора одного из следующих стандартных форматов документа. [A3 (297 x 420 мм)], [A4 (210 x 297 мм)], [A5 (148 x 210 мм)], [B4 (257 x 364 мм)], [B5 (182 x 257 мм)], [Letter (8,5 x 11")], [Executive (7,25 x 10,5")], [Legal (8,5 x 14")], [Tabloid (11 x 17")]
[Назначение вывода]	Задание пути к папке назначения (до 256 символов). Папку назначения можно также выбрать, нажав кнопку [Просмотр].
Поле [Открыть выходной файл изображения]	Выбор открывания файла отсканированного изображения на экране компьютера. Флажок установлен - автоматическое открывание отсканированного изображения после сканирования. Флажок установлен - сохранение после сканирования файла отсканированного изображения в заданной папке назначения.
Кнопка [ОК]	Запуск сканирования загруженного документа.
Кнопка [Отменить]	Отмена всех выбранных значений и закрывание диалогового окна [Диспетчер кнопки сканирования для WorkCentre 5016/5020].
Кнопка [Справка]	Вывод справочной системы программы «Диспетчер кнопки сканирования».

• Чтобы получить подробные сведения по каждому элементу, нажмите кнопку [Справка] в окне драйвера сканера.

3. Для сохранения выбранных настроек в программе «Диспетчер кнопки сканирования» нажмите [ОК].

Диалоговое окно [Диспетчер кнопки сканирования] закроется.

4. Нажмите кнопку <Сканирование>.

5. Загрузите документ.

При сканировании оригинала из податчика

1) Поместите оригинал лицевой стороной вверх по центру податчика.

2) Отрегулируйте направляющие, чтобы они слегка касались кромок оригинала.

• При сканировании оригинала со стекла экспонирования

1) Откройте крышку стекла экспонирования.

3) Закройте крышку стекла экспонирования.

Чтобы начать сканирование, нажмите кнопку <Старт>.

Аппарат начнет сканирование документа, затем отсканированное изображение сохранится в папке, указанной в настройке [Назначение вывода] диалогового окна [Диспетчер кнопки сканирования для WorkCentre 5016/5020] при выполнении пункта 2.

• Независимо от фактического размера загруженного документа размером отсканированного изображения будет размер, заданный в настройке [Формат бумаги] диалогового окна [Диспетчер кнопки сканирования для WorkCentre 5016/5020] при выполнении пункта 2.
