    Xerox WorkCentre 5016 Обзор аппарата

    Вид спереди

    Компонент

    Функция

    1

    Левая крышка

    Откройте эту крышку в случае застревания бумаги в аппарате или при замене.

    Компоненты аппарата

    Компонент

    Функция

    2

    Обходной лоток

    Предназначен для загрузки бумаги стандартного и нестандартного формата. В него можно загружать специальные материалы, такие как толстая картотечная бумага, и другие материалы, которые нельзя загрузить в лотки 1 и 2.

    3

    Выдвижной держатель

    Служит для поддержки бумаги, загруженной в обходной лоток. Выдвиньте этот держатель перед загрузкой бумаги в обходной лоток.

    4

    Крышка 1

    Откройте эту крышку, чтобы вытащить застрявшую бумагу из лотка 1 или 2 либо рядом с ними.

    5

    Крышка 2

    Откройте эту крышку, чтобы вытащить застрявшую бумагу из лотка 2 или рядом с ним.

    Крышка 2 входит в комплект дополнительного лотка для бумаги 2.

    6

    Податчик оригиналов

    Обеспечивает автоматическую подачу сканируемых оригиналов при выполнении работ копирования и сканирования.

    Оснащение податчиком оригиналов зависит от модели аппарата.

    7

    Панель управления

    Состоит из дисплея, схемы аппарата (мнемосхемы), кнопок и индикаторов.

    8

    Выходной лоток

    Сюда лицевой стороной вниз выводятся копии и отпечатки.

    9

    Передняя крышка

    Откройте эту крышку, чтобы заменить или добавить тонер.

    10

    Защелка левой крышки

    Потяните защелку вверх, чтобы открыть левую крышку.

    11

    Лоток 1

    Предназначен для загрузки бумаги стандартного формата. Вмещает 250 листов обычной бумаги.

    12

    Лоток для бумаги 2 (опция)

    Дополнительный лоток, используемый как лоток 2. Предназначен для загрузки бумаги стандартного формата. Вмещает 500 листов обычной бумаги.

    Лоток для бумаги 2 - дополнительная принадлежность.

    13

    Подставка (опция)

    Поднимает аппарат и повышает его устойчивость, обеспечивая оптимальное использование. Прикрепленные ролики облегчают перемещение аппарата.

    Подставка- дополнительная принадлежность.

    14

    Разъем интерфейса USB

    Служит для подсоединения к аппарату кабеля USB.

    15

    Разъем сетевого шнура

    Служит для подсоединения к аппарату сетевого шнура.

    16

    Выключатель питания

    Служит для включения и выключения аппарата.

    Вид внутри

    Компонент

    Функция

    17

    Крышка стекла экспонирования

    Закройте эту крышку при сканировании документа со стекла экспонирования.

    18

    Стекло экспонирования

    Положите сюда документ лицевой стороной вниз.

    19

    Блок фьюзера

    Обеспечивает закрепление тонера на бумаге под действием высокой температуры и давления. Не прикасайтесь к этому блоку. Он сильно нагревается.

    20

    Картридж

    Содержит тонер и фотопроводник для переноса тонера.

    21

    Дуплексный модуль

    Служит для копирования и печати на обеих сторонах листов бумаги.

    Оснащение дуплексным модулем зависит от модели аппарата.

    Вид сзади

    Компонент

    Функция

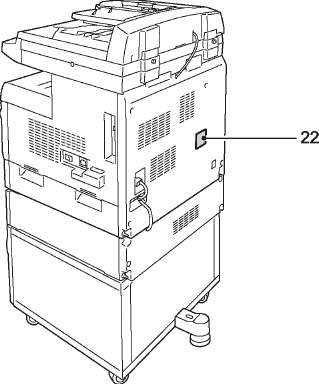

    22

    Паспортная табличка

    Содержит сведения об аппарате.

    Панель управления

    Дисплей

    Показывает количество копий, масштаб, код ошибки, состояние аппарата или числовые значения.

    Кнопка/индикаторы <Переключатель дисплея>

    Нажатием этой кнопки дисплей переключается между индикацией количества копий и масштаба. Текущий режим индикации указывает включение соответствующего индикатора.

    Когда на аппарате активен режим настройки бумаги, нажатием этой кнопки производится выбор формата бумаги.

    Для входа в режим настройки бумаги нажмите кнопку <Снабжение бумагой> и удерживайте ее нажатой в течение четырех секунд. Более подробная информация о кнопке <Снабжение бумагой> приведена в разделе «Кнопка <Снабжение бумагой>».

    Кнопка <Переключатель дисплея

    Кнопка <Копирование>

    Нажмите эту кнопку для переключения аппарата в режим копирования. Кнопка светится, когда аппарат готов к обработке работ копирования.

    Кнопка <Сканирование>

    Нажмите эту кнопку для переключения аппарата в режим сканирования. Кнопка светится, когда аппарат готов к обработке работ сканирования.

    При переключении аппарата в режим сканирования на дисплее выводится [Scn].

    Цифровая клавиатура

    Цифровые клавиши

    Цифровая клавиатура служит для ввода количества копий, пароля и других числовых значений.

    Кнопка

    Нажмите эту кнопку для удаления неверно введенного числового значения.

    У нас эта кнопка обозначена как кнопка .

    Кнопка Цифровые клавиши

    Кнопка <Регистрация/Выход из системы>

    Удерживайте нажатой эту кнопку в течение четырех секунд для входа в режим настройки системы, позволяющий конфигурировать параметры системы.

    Кнопка <Регистрация/Выход из системы>

    Если на аппарате активирован режим одного счета или группы счетов, прежде чем нажимать эту кнопку для входа в режим настройки системы необходимо сначала зарегистрироваться в системе аппарата. Более подробная информация о регистрации в системе аппарата приведена в разделах «Режим одного счета» и «Режим группы счетов». Более подробная информация о настройках системы приведена в разделе «Настройки системы».

    Кнопка <Экономия энергии>

    Для снижения энергопотребления во время простоя аппарата активируется режим экономии энергии.

    Более подробная информация о режиме экономии энергии приведена в разделе «Режим экономии энергии».

    Кнопка <Очистить все>

    Нажмите эту кнопку, чтобы отменить выбранные режимы и восстановить значения по умолчанию для всех режимов.

    Кнопка <Стоп>

    Нажмите эту кнопку, чтобы отменить работу.

    Кнопка <Старт>

    Нажмите эту кнопку, чтобы начать работу копирования или сканирования или подтвердить выбранные значения.

    кнопка <Сканирование завершено>

    Эта кнопка доступна при использовании стекла экспонирования с некоторыми режимами копирования, такими как «С подборкой», «2-стороннее» и «Мультиизображения».

    После сканирования первого оригинала начинает мигать индикатор рядом с кнопкой <Сканирование завершено>.

    Аппарат позволяет сканировать следующий документ, когда мигает данная кнопка. После завершения сканирования последнего оригинала нужно нажать эту кнопку.

    кнопка <Сканирование завершено>

    Кнопка <Снабжение бумагой>

    Кнопка <Снабжение бумагой> предназначена для следующих двух функций.

    Кнопка <Снабжение бумагой

    Выбор лотка

    Нажмите эту кнопку, чтобы выбрать лоток для работы копирования. Схема аппарата (мнемосхема) показывает лоток, выбранный в данный момент. Нажимайте эту кнопку, пока на схеме аппарата (мнемосхеме) не загорится индикатор нужного лотка.

    Последовательность переключения:

    Лотки 1 и 2 (автовыбор бумаги), лоток 1, лоток 2, обходной лоток

    Лотки 1 и 2 (автовыбор бумаги)

    Аппарат автоматически выбирает бумагу, загруженную в лоток 1 или 2.

    Эта настройка доступна только при использовании податчика оригиналов на аппарате с дополнительным лотком для бумаги 2.

    Если в настройках системы включен автовыбор бумаги (номер меню: 7), данная настройка автоматически включается при загрузке оригинала в податчик.

    Лоток 1

    Использование бумаги из лотка 1.

    Лоток 2

    Использование бумаги из лотка 2.

    Данная настройка доступна только тогда, когда на аппарате установлен лоток для бумаги 2 (опция).

    Обходной лоток

    Использование бумаги из обходного лотка.

    Вход в режим настройки бумаги

    Для входа в режим настройки бумаги удерживайте эту кнопку нажатой в течение четырех секунд. После загрузки бумаги в лотки нужно войти в режим настройки бумаги и указать формат и ориентацию бумаги.

    После входа в режим настройки бумаги нажатием кнопки <Переключатель дисплея> выберите формат бумаги.

    Последовательность переключения представлена ниже. Она показывает индикацию на дисплее, реальный формат бумаги указан в скобках.

    Последовательность переключения:

    дюймы: 11L (8,5 x 11" LEF), 11 (8,5 x 11" SEF), 134 (8,5 x 13,4" SEF), A3 (A3 SEF), A4L (A4 LEF), A4 (A4 SEF), b4 (B4 SEF), b5L (B5 LEF), b5 (B5 SEF), 55 (5,5 x 8,5" SEF), A5 (A5 SEF), 17 (11x 17" SEF), 14 (8,5 x 14" SEF), 13 (8,5 x 13" SEF)

    мм: A4L (A4 LEF), A4 (A4 SEF), b4 (B4 SEF), b5L (B5 LEF), b5 (B5 SEF), C8 (8K SEF), 16L (16K LEF), 16S (16K SEF), A5 (A5 SEF), 17 (11 x 17" SEF), 14 (8,5 x 14" SEF), 13 (8,5 x 13" SEF), 11L (8,5 x 11" LEF), 11 (8,5 x 11" SEF), 55 (5,5 x 8,5" SEF), A3 (A3 SEF)

    Переключение единиц измерения между метрическими и дюймами производится в режиме настройки системы (номер меню: 15).

    Схема аппарата (мнемосхема)

    Схема аппарата (мнемосхема) состоит из индикаторов.

    Текущее состояние аппарата указывается включением или миганием индикаторов.

    С податчиком оригиналов

    Без податчика оригиналов

    Режимы копирования

    Кнопка <Переменный масштаб>

    Нажатием кнопок выбирается масштаб в диапазоне от 50 до 200% с шагом 1%.

    Текущий масштаб отображается на дисплее.

    При нажатии этих кнопок дисплей автоматически переключается на индикацию масштаба.

    Кнопка <Уменьшение/Увеличение>

    Нажмите эту кнопку, чтобы выбрать масштаб.

    Текущий масштаб отображается на дисплее.

    При нажатии этой кнопки дисплей автоматически переключается на индикацию масштаба.

    Переключение единиц измерения между метрическими

    Кнопка <Уменьшение/Увеличение>

    Изменение следующих настроек зависит от выбранных единиц измерения. Более подробная информация о настройках системы приведена в разделе «Настройки системы».

    Единицы измерения: дюймы

    200%

    Увеличение документа на 200%. 5,5 x 8,5"1 1 x 17"

    129%

    Увеличение документа на 129,4%.

    5,5 x 8,5" 8,5 x 11", 8,5 x 11" -> 11 x 17"

    78%

    Уменьшение документа на 78,5%. 8,5 x 14"8,5 x 11"

    50%

    Уменьшение документа на 50%. 11 x 17"5,5 x 8,5"

    Предустановка

    Увеличение или уменьшение документа на предустановленный масштаб.

    Выбор предустановленного масштаба производится в режиме настройки системы (номер меню: 8).

    Предустановленный масштаб по умолчанию: 64%.

    100%

    Изготовление копий в размер оригинала.

    Авто%

    Аппарат автоматически выбирает масштаб в зависимости от размера оригинала и формата бумаги в выбранном лотке.

    Эта настройка доступна только при использовании податчика оригиналов.

    Auto%

    Единицы измерения: метрические

    200%

    Увеличение документа на 200%.

    141%

    Увеличение документа на 141,4%. А5-&-А4, А4->>АЗ, В5->>В4

    70%

    Уменьшение документа на 70,7%.

    50%

    Уменьшение документа на 50%.

    Предустановка

    Увеличение или уменьшение документа на предустановленный масштаб.

    Предустановленный масштаб по умолчанию: 82%. 100% Изготовление копий в размер оригинала.

    Авто%

    Auto Аппарат автоматически выбирает масштаб в зависимости от размера оригинала и формата бумаги в выбранном лотке.

    Эта настройка доступна только при использовании податчика оригиналов.

    100%

    Кнопка <Светлее/Темнее>

    Чтобы выбрать плотность готовых копий, нажмите кнопку.

    Самая светлая

    Уменьшение плотности готовых копий до минимального уровня.

    Светлая

    Уменьшение плотности готовых копий.

    Обычная

    Плотность готовых копий такая же, как у оригиналов.

    Темная

    Увеличение плотности готовых копий.

    Самая темная

    Увеличение плотности готовых копий до максимального уровня.

    Размер оригинала> кнопка

    Кнопка <Размер оригинала>

    При выборе режима «Мультиизображения» нажмите эту кнопку, чтобы выбрать размер оригинала.

    Эта кнопка доступна только при использовании стекла экспонирования в режиме «Мультиизображения». Кнопка недоступна при использовании податчика оригиналов, поскольку размер оригинала выбирается автоматически.

    Переключение единиц измерения между метрическими и дюймами производится в режиме настройки системы (номер меню: 15). Изменение следующих трех настроек зависит от выбранных единиц измерения.

    Единицы измерения: дюймы

    11 x 17" SEF, 8,5 x 13" SEF, 8,5 x 14" SEF

    Выберите эту настройку, если размер и ориентация оригинала 11 x 17" SEF, 8,5 x 13" SEF, 8,5 x 14" SEF в режиме «Мультиизображения».

    8,5 x 11" SEF

    Выберите эту настройку, если размер и ориентация оригинала 8,5 x 11" SEF.

    8,5 x 11" LEF

    Выберите эту настройку, если размер и ориентация оригинала 8,5 x 11" LEF.

    Единицы измерения: метрические

    A3 SEF, B4 SEF

    Выберите эту настройку, если размер и ориентация оригинала A3 SEF, B4 SEF.

    A4 SEF, B5 SEF

    Выберите эту настройку, если размер и ориентация оригинала A4 SEF или B5 SEF.

    A4 LEF, B5 LEF

    Выберите эту настройку, если размер и ориентация оригинала A4 LEF или B5 LEF.

    Кнопка

    Нажмите эту кнопку, чтобы выбрать режим «Мультиизображения» или «Копирование удостоверения».

    • При выборе режима «Мультиизображения» используется фиксированный масштаб, который нельзя изменить вручную.

    кнопка

    Копирование удостоверения

    Копирование документа типа удостоверения на одну сторону одного листа.

    Более подробная информация о режиме «Копирование удостоверения» приведена в разделе «Копии удостоверения (копирование документа типа удостоверения на один лист)» .

    4 вместе

    Копирование четырех страниц оригинала на одну сторону одного листа.

    Более подробная информация о режиме «Мультиизображения» приведена в разделе «Копии «4 вместе»/«2 вместе» (копирование нескольких страниц на один лист)» .

    2 вместе

    Копирование двух страниц оригинала на одну сторону одного листа.

    Более подробная информация о режиме «Мультиизображения» приведена в разделе «Копии «4 вместе»/«2 вместе» (копирование нескольких страниц на один лист)» .

    Выключено

    Выключение режимов «Мультиизображения» и «Копирование удостоверения».

    Кнопка <Тип оригинала>

    Нажмите эту кнопку, чтобы выбрать тип оригинала.

    <Тип оригинала> кнопка

    Фото

    Для копирования документов, содержащих только фотоизображения.

    Текст и фото

    Для копирования документов, содержащих текст и фотоизображения.

    Текст

    Для копирования документов, содержащих только текст.

    Кнопка <2-стороннее>

    Служит для выбора режима копирования - на одной стороне листа или на обеих.

    Режим 2-стороннего копирования доступен только тогда, когда на аппарате установлен дуплексный модуль.

    2-стороннее

    Изготовление двусторонних копий (копирование на обе стороны листа).

    1-стороннее

    Изготовление односторонних копий (копирование на одну сторону листа).

    На следующей схеме показан порядок загрузки оригинала на стекло экспонирования или в податчик оригиналов при изготовлении 2-сторонних копий.

    С подборкой

    Если выбрано 1-стороннее

    Вывод заданного количества комплектов копий осуществляется в том же порядке, в котором расположены оригиналы.

    Если выбрано 2-стороннее

    Вывод заданного количества комплектов копий осуществляется в том же порядке, в котором расположены оригиналы, а копирование выполняется на обе стороны листов.

    Режим 2-стороннего копирования доступен только тогда, когда на аппарате установлен дуплексный модуль.

    Без подборки

    Если выбрано 1-стороннее

    Копии выводятся в стопки в зависимости от количества копий в каждом комплекте.

    Если выбрано 2-стороннее

    Копии выводятся в стопки в зависимости от количества копий в каждом комплекте, а копирование выполняется на обе стороны листов.

    Режим 2-стороннего копирования доступен только тогда, когда на аппарате установлен дуплексный модуль.

    Включение и выключение аппарата

    В этом разделе приведено описание включения и выключения аппарата, а также режима сохранения энергии.

    Аппарат переходит в режим готовности в течение 27 секунд после включения. Это время требуется для прогрева аппарата и зависит от его конфигурации и условий окружающей среды.

    Во время простоя аппарата автоматически активируется режим экономии энергии, обеспечивая снижение энергопотребления. Рекомендуется выключать аппарат в конце рабочего дня, а также в период его длительного простоя.

    Выключение аппарата во время обработки данных может привести к их потере.

    Включение аппарата

    Далее представлена процедура включения аппарата.

    Переведите выключатель питания в положение [—].

    Когда аппарат будет готов к работе, на дисплее появится [1].

    При попытке запуска работы во время прогрева она будет обработана, когда аппарат будет готов.

    Выключение аппарата

    Далее представлена процедура выключения аппарата.

    Выключение аппарата во время обработки данных может привести к их потере.

    1. Прежде чем выключать аппарат, убедитесь, что завершена обработка всех работ.

    Нельзя выключать аппарат в следующих случаях:

    - Во время приема данных

    - Во время печати работ

    - Во время копирования работ

    - Во время сканирования работ

    2. Установите выключатель питания в положение [-].

    После установки выключателя питания в положение [-] подождите несколько секунд, прежде чем вынимать вилку сетевого шнура из розетки, чтобы аппарат выключился.

    После выключения аппарата подождите несколько секунд, прежде чем снова его включать.

    Режим экономии энергии

    В аппарате предусмотрен энергосберегающий режим, который называется режимом экономии энергии и обеспечивает снижение энергопотребления во время простоя. Режим экономии энергии активируется по истечении определенного периода простоя аппарата.

    Для экономии энергии предусмотрено две режима: режим пониженного энергопотребления и режим сна.

    По истечении определенного периода простоя аппарат сначала переходит в режим пониженного энергопотребления. Затем он переходит в режим сна, обеспечивая дополнительное снижение энергопотребления.

    Режим пониженного энергопотребления

    При переходе аппарата в режим пониженного энергопотребления уменьшается подача питания на блок фьюзера.

    Визуально переход аппарата в режим пониженного энергопотребления не заметен. Когда аппарат находится в режиме пониженного энергопотребления, для его использования не требуется никаких дополнительных действий. Аппарат просто выходит их этого режима при нажатии любой кнопки на панели управления либо при отправке работы печати или сканирования.

    Режим сна

    При переходе аппарата в режим сна обеспечивается дополнительное снижение энергопотребления.

    Когда аппарат находится в этом режиме, дисплей отключен и светится индикатор <Экономия энергии>. Чтобы выйти из режима сна для использования аппарата, нажмите кнопку <Экономия энергии>.

    Длительность простоя аппарата до перехода в режим экономии энергии можно задать в режиме настройки системы (номер меню: 12).

    Выход из режима сна

    Аппарат выходит из режима сна в следующих двух случаях:

    • При нажатии кнопки <Экономия энергии>

    • При приеме работы печати или сканирования

    <<<назад далее>>>



    при использовании материалов ссылка на сайт awella.ru обязательна
