Компоненты принтера Xerox WorkCentre 3045

Вид спереди

1. Основной лоток

1. Крышка для бумаги

2. Порт USB-накопителей

3. Панель управления 4. Выходной лоток

5. Удлинитель выходного лотка

6. Автоподатчик оригиналов

Только для многофункционального принтера WorkCentre 3045.

7. Стекло экспонирования

8. Направляющие ширины

9. Выключатель питания

10. Передняя крышка

11. Обходной лоток

12. Направляющая длины

13. Ползунок

Вид сзади

1. Задняя крышка

2. Ролик переноса

3. Направляющая бумаги 4. Валик регистрации

5. Ремень переноса

6. Защелки ролика фьюзера

7. Защелка задней крышки

8. Разъем Ethernet

Только для многофункционального принтера WorkCentre 3045.

9. Порт USB

10. Вход/выход телефонной линии (факс/телефон)

Только для многофункционального принтера WorkCentre 3045.

11. Разъем питания

Панель управления

На панели управления находится экран, клавиатура и кнопки для управления функциями принтера. Функции панели управления:

• Отображение текущего рабочего состояния принтера.

• Обеспечение доступа к режимам печати, копирования, сканирования и факса.

• Обеспечение доступа к информационным страницам.

• Вывод предупреждений о необходимости загрузить бумагу, заменить расходные материалы или устранить застревание.

• Отображение ошибок и предупреждений.

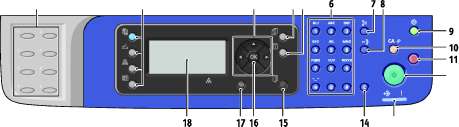

Кнопки и индикаторы на панели управления

Клавиатура ускоренного набора: для ускоренного набора номеров телефона. Кнопки Копирование, Сканирование, Печать и Факс: для вывода на экран соответствующих меню.

Кнопки со стрелками: для перехода вверх, вниз, вперед и назад в системе меню. Кнопка Состояние работы: для вывода списка выполняемых и завершенных работ на сенсорном экране. Кнопка Система: вывод меню «Система».

6. Буквенно-цифровая клавиатура: для ввода букв и цифр имен и номеров телефонов. Кнопка Повторный набор/Пауза: для вызова последнего использовавшегося номера при отправке факса или для вставки паузы в набираемый номер факса. Кнопка Ускоренный набор: для доступа к списку номеров факсов отдельных лиц или групп. Кнопка режима энергосбережения: светится в режиме энергосбережения. Для выхода из режима энергосбережения эту кнопку надо нажать.

10. Кнопка Очистить все: удаление всех текущих настроек печати, копирования, сканирования или факса и восстановление настроек по умолчанию.

11. Кнопка Стоп: для отмены текущей работы. 12. Кнопка Старт: для запуска выполнения работы копирования, сканирования или факса. 13. Индикатор Состояние: зеленый или красный индикатор указывает состояние принтера:

Горит зеленым светом, когда принтер готов к приему данных.

Мигает зеленым светом, когда принтер занят приемом данных.

Горит красным светом при ошибке или предупреждении, которое требуется вмешательство пользователя.

Мигает красным светом, если возникла ошибка, которая требует помощи со стороны службы технической поддержки.

Если световой индикатор не горит, принтер находится в режиме энергосбережения. 14. Кнопка Отмена/Сброс: при работе в меню каждое нажатие этой кнопки удаляется один символ. 15. Кнопка Адресная книга: для доступа к адресным книгам факса и электронной почты.

16. Кнопка ОК: для подтверждения выбранной настройки.

17. Кнопка Назад/Возврат: для перехода в меню на один уровень вверх.

18. Экран: для вывода сообщений о состоянии принтера, меню и данных о запасе тонера.

Значки на панели управления

Изменение настроек работ сканирования.

Печать с USB-накопителя.

Факс

Изменение настроек работ факса.

Состояние работы

Отображение выполняемых работ.

Система

Вызов или закрытие экрана меню системы.

Доступ к адресной книге принтера.

Стрелка вперед

Переход на один уровень ниже в меню или перемещение курсора вправо при установке значений.

Стрелка назад

Переход на один уровень выше в меню или перемещение курсора влево при установке значений.

Стрелка вверх

Вызов предыдущего меню или пункта.

Стрелка вниз

Вызов следующего меню или пункта.

Выбор или исполнение опции или функции, отображаемой на экране.

Возврат

Переход в меню на уровень вверх.

Энергосбережение

Описание

Указание состояния энергосбережения. Используется для выхода из режима энергосбережения.

Стоп

Остановка текущей операции.

Очистить все

Удаление всех текущих настроек для работы печати, копирования, сканирования или факса и восстановление настроек по умолчанию.

Повторный набор/Пауза.

Вызов последнего использовавшегося номера факса или вставка паузы в набираемый номер факса.

Для доступа к списку номеров факсов отдельных лиц или групп.
