Основные сведения о принтере

Названия деталей и их функции

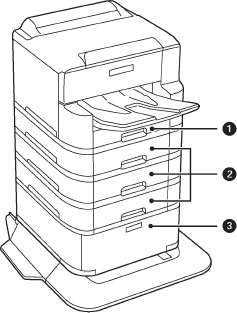

	Кассета для бумаги 1 (С1)	Загружает бумагу.
	Кассета для бумаги 2, Кассета для бумаги 3, Кассета для бумаги 4 (С2, СЗ, С4)	Дополнительные кассеты для бумаги. Загружает бумагу.
	Шкаф	Дополнительный шкаф.Предназначен для хранения бумаги и других расходных материалов.

	Боковые направляющие	Бумага подается прямо в принтер. Боковые направляющие должны быть придвинуты к краям бумаги.
	Подставка для бумаги	Поддерживает загруженную бумагу.
	Подача бумаги сзади (В1)	Загружает бумагу.
	Защита механизма подачи	Защищает принтер от попадания инородных частиц. Защита всегда должна быть закрыта.
	Выходной лоток	Принимает выдаваемые листы бумаги.
	Боковые направляющие	Бумага подается прямо в принтер. Боковые направляющие должны быть придвинуты к краям бумаги.
	Кассета для бумаги	Загружает бумагу.

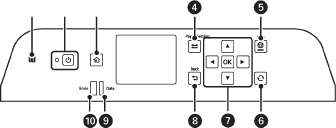

Панель управления

	Проведите интеллектуальным устройством над этой отметкой, чтобы выполнить печать непосредственно с этого интеллектуального устройства.
	Служит для включения и выключения принтера. Отключайте шнур питания только после того, как индикатор питания погаснет.
	Отображает начальный экран.
	Отображение экрана Настройка параметров бумаги. Можно выбрать настройки размера и типа бумаги для всех источников бумаги.
	Служит для остановки текущей операции.
	Применяется к различным функциям в зависимости от ситуации.
	Нажимайте <> для выбора элементов. Кнопка ОК предназначена для подтверждения выбора или выполнения выбранной функции.
	Служит для возврата на предыдущий экран.
	Мигает, если принтер обрабатывает данные. При наличии очереди заданий он горит постоянно.
	Мигает или постоянно горит, когда возникает ошибка.

Конфигурация главного экрана

Отображает элементы, которые были настроены для принтера в качестве значков. Нажмите нужный значок, чтобы проверить текущие настройки или открыть меню параметров.

Эта панель отображается только на начальном экране.

Отображение каждого режима.

Отображаются доступные кнопки.

Значки, отображаемые на ЖК-экране

В зависимости от состояния принтера на ЖК-экране отображаются следующие значки.

Отображение экрана Состояние подачи.

Здесь можно просмотреть данные о приблизительном уровне чернил и времени до замены емкости для отработанных чернил.

Отображает состояние подключения к сети.

Нажмите этот значок для просмотра и изменения текущих настроек. Это ярлык для следующего меню.

Настр. > Общие параметры > Настройки сети > Настройка Wi-Fi


			Принтер не подключен к проводной (Ethernet) сети, или подключение закрыто.
			Принтер подключен к проводной сети (Ethernet).
			Принтер не подключен к беспроводной сети (Wi-Fi).
			Принтер выполняет поиск SSID, IP-адрес сброшен, или произошла проблема с беспроводной сетью (Wi-Fi).
			Принтер подключен к беспроводной сети (Wi-Fi). Количество полосок указывает на мощность сигнала подключения. Чем больше полосок, тем лучше сигнал.
			Принтер не подключен к беспроводной сети (Wi-Fi) в режиме Wi-Fi Direct (простая точка доступа).
			Принтер подключен к беспроводной сети (Wi-Fi) в режиме Wi-Fi Direct (простая точка доступа).
		Указывает, нужно ли задавать для принтера режим Тихий режим. Если эта функция включена, шум от работы принтера снижается, однако скорость печати может уменьшиться. Однако в зависимости от выбранного типа бумаги и качества печати шум может не снижаться.
		Отображение экрана Справка. Здесь можно посмотреть инструкции по выполнению операций с принтером и способы устранения проблем.
		Указывает на наличие дополнительной информации. Нажмите значок для отображения этого сообщения.
		Указывает на наличие проблемы с элементами. Нажмите значок, чтобы узнать, как устранить эту проблему.

Выберите нужный элемент, используя кнопки <>. Затем нажмите кнопку ОК, чтобы подтвердить выбор или выполнить выбранную операцию.

Выберите нужный параметр, используя кнопки <>. Затем нажмите кнопку ОК, чтобы включить или выключить его.

Чтобы указать значение, имя, адрес и т. п., выделите нужное поле ввода, используя кнопки и затем нажмите ОК, чтобы открыть экранную клавиатуру.

Экранная клавиатура

При настройке параметров сети и других параметров символы и знаки можно вводить с помощью экранной клавиатуры.

Наборы доступных значков отличаются в зависимости от настраиваемого элемента.

	Служит для указания числа символов.
	Служит для перемещения курсора в позицию ввода.
	Служит для переключения между буквами верхнего и нижнего регистра или цифрами и символами. Переключать символы можно также с помощью кнопки.
	Служит для переключения между типами символов.Можно вводить буквы, цифры и символы. Переключать символы можно также с помощью кнопки.
	Меняет раскладку клавиатуры.
	Служит для ввода часто используемых доменных адресов электронной почты или URL-адресов путем простого выбора элемента.
	Позволяет ввести пробел.
	Подтверждает введенные символы.
	Удаляет символ слева.

Просмотр анимаций

Можно просматривать на ЖК-экране анимированные инструкции по эксплуатации, например инструкции по загрузке бумаги или по извлечению замятой бумаги.

Выберите 0 на главном экране, чтобы открыть экран справки. Нажмите и выберите элементы, которые необходимо просмотреть.

Если нажать Как Можно в нижней части рабочего экрана, отобразится анимация по просматриваемому разделу.

Указывает общее количество шагов и номер текущего шага. В приведенном выше примере показан шаг 2 из 4.

Нажмите <, чтобы вернуться к предыдущему шагу.

Указываетход выполнения текущего шага. При достижении последнего шага анимация повторяется.

Нажмите >, чтобы перейти к следующему шагу.

при использовании материалов ссылка на сайт компании awella.ru обязательна

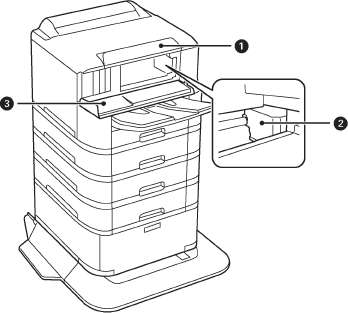

	Панель управления	Указывает состояние принтера и позволяет вносить настройки печати.
	Печатающая головка	Выпускает чернила.
	Передняя крышка (А)	Откройте, чтобы извлечь из принтера замятую бумагу.

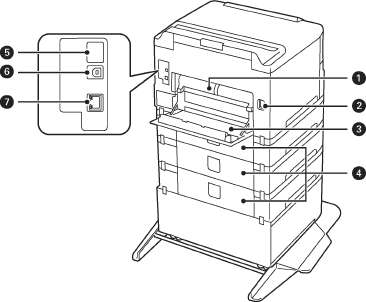

	Задняя крышка 2 (D2)	Снимите при извлечении замятой бумаги.
	Вход питания переменного тока	Предназначен для подключения шнура питания.
	Задняя крышка 1 (D1)	Открывать при замене контейнера для отработанных чернил или валов принтера, а также при удалении застрявшей бумаги.

	Крышка для кассет (Е)	Крышка для дополнительных кассет для бумаги. Открывать при замене валов принтера или при удалении застрявшей бумаги.
	Служебный USB-порт	USB-порт для использования в будущем. Снимать эту наклейку запрещено.
	USB-порт	Разъем для USB-кабеля.
	Порт локальной сети	Разъем для сетевого кабеля.
