Основные компоненты принтера Canon PIXMA TR4540

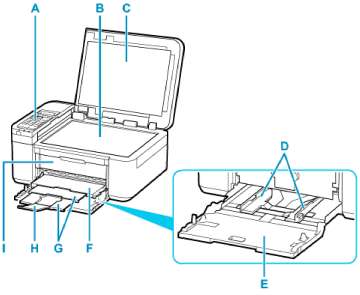

Вид спереди
A: Панель управления
Используется для изменения параметров принтера или управления им.
B: Рабочая поверхность
Загрузите оригинал сюда.
C: Крышка сканера
Откройте для загрузки оригинала на рабочую поверхность.
D: Направляющие бумаги
Совместите с обеими сторонами стопки бумаги.
E: Кассета
Загрузите бумагу сюда. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
F: Лоток приема бумаги
Выводится бумага после печати.
G: Упор для выходящей бумаги
Выдвигается для поддержки выходящей бумаги.
H: Дополнительный лоток приема бумаги
Открывается для поддержки выходящей бумаги.
I: Крышка лотка приема бумаги
Откройте, чтобы заменить или удалить застрявшую бумагу из принтера.

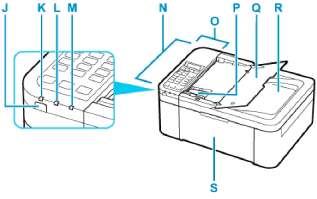

J: кнопка ВКЛ (ON)
Отключает питание устройства. Перед включением питания убедитесь, что крышка сканера закрыта.
K: Индикатор ВКЛ (ON)
Мигает, а затем загорается, когда включено питание.
L: Индикатор Память факса (FAX Memory)
Светится, если в памяти принтера хранятся принятые или неотправленные документы.
M: Индикатор Аварийный сигнал (Alarm)
При возникновении ошибки индикатор светится или мигает.
N: УАПД (устройство автоматической подачи документов)
Загрузите документ сюда. Документы, загруженные в лоток для документов, сканируются автоматически по одному листу.
O: Крышка податчика документов
Откройте, чтобы извлечь застрявшие документы.
P: Направляющая документа
Настройте эту направляющую в соответствии с шириной документа, загруженного в УАПД.
Q: Лоток для документов
Откройте лоток, чтобы загрузить документ в УАПД. Можно загрузить несколько листов документа одинаковой плотности и толщины. Загрузите документ стороной для сканирования вверх.
R: Отверстие для выхода документов
Сюда отсканированные документы выводятся из УАПД.
S: Передняя крышка
Откройте для загрузки бумаги в кассету.
Вид сзади
A: Разъем кабеля питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.
B: Задняя крышка
Откройте для удаления замятой бумаги.
C: Разъем для телефонной линии
Через него подключите телефонную линию.
D: Разъем для внешних устройств
Служит для подключения внешнего устройства, например телефона или автоответчика.
E: USB-порт
Вставьте USB-кабель для подключения принтера к компьютеру.
F: Крышка модуля подачи
Снимите для удаления замятой бумаги.
• Не прикасайтесь к металлическому корпусу.
• Не вставляйте и не извлекайте USB-кабель, пока принтер выполняет печать или сканирование с участием компьютера. Это может привести к повреждению.
Вид внутренних частей
A: Картридж
Заменяемый представляет собой печатающую головку с интегрированным чернильным контейнером.
B: Держатель
Установите в держатель.
Цветной следует устанавливать в левое гнездо, а черный — в правое.
• Сведения о замене можно найти в разделе Замена.
• Поверхность вокруг деталей C может быть забрызгана чернилами. Это никак не сказывается на производительности принтера.
• Не прикасайтесь к деталям C. При прикосновении к ним принтер может выполнять печать неправильно.
Панель управления
A: ЖК-дисплей (жидкокристаллический дисплей)
Служит для вывода сообщений, элементов меню и состояния выполнения операций.
B: Кнопка Назад (Back)
Возврат ЖК-дисплея к предыдущему экрану.
C: Кнопка ФАКС (FAX)
Переводит принтер в режим факса.
D: Кнопка КОПИРОВАТЬ (COPY)
Переводит принтер в режим копирования.
E: Кнопка СКАНИРОВАТЬ (SCAN)
Переводит принтер в режим сканирования.
F: Кнопка Настройка (Setup)
Отображает экран Меню настройки (Setup menu). С помощью этого меню можно выполнять обслуживание принтера и изменять его параметры.
G: Кнопка Черный (Black)
Запускает копирование, сканирование и отправку факсов в черно-белом режиме.
H: Кнопка Цвет (Color)
Запускает цветное копирование, сканирование, отправку факсов и т. п.
I: Кнопки
Используются для выбора меню или элемента настройки. Кнопка используется также для ввода символов.
J: Кнопка OK
Завершает выбор меню или элемента настройки. Эта кнопка также используется для устранения ошибки и извлечения документов в УАПД (устройство автоматической подачи документов).
K: Кнопка Меню/Беспроводное подключение (Menu/Wireless connect)
Отображает экран Меню копирования (Copy menu), Меню сканирования (Scan menu) или Меню ФАКС (FAX menu).
Чтобы задать сведения о маршрутизаторе беспроводной сети в принтере непосредственно со смартфона или другого аналогичного устройства (не выполняя каких-либо действий на маршрутизаторе), удерживайте нажатой эту кнопку.
L: Цифровые кнопки
Используются для ввода числовых значений, таких как число копий, а также телефонных номеров и символов.
M: Кнопка Тон (Tone)
Служит для временного перехода в тональный режим набора, если принтер подключен к линии с импульсным набором.
N: кнопка Стоп (Stop)
Отмена выполняемой операции печати, копирования, сканирования или передачи/приема факса.
Принтер издает звуковой сигнал при нажатии кнопок на панели управления. Звук клавиш можно включить или выключить с помощью параметра Регулировка звука (Sound control) в разделе Друг. парам. устр-ва (Other dev. settings).
