Установка рулона бумаги на принтер Epson TM-C7500

Установка рулона бумаги

Установите рулон бумаги согласно приведенной ниже информации.

1. Убедитесь, что принтер включен.

2. Откройте крышку для установки бумаги.

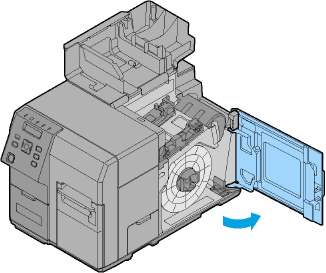

3. Откройте крышку отделения для рулона бумаги.

4. Извлеките фланец рулона бумаги, удерживая между пальцев рычаг извлечения фланца.

Рычаг извлечения

Фланец рулона бумаги

5. Установите рулон бумаги на ось и втолкните сердечник рулона как можно дальше, чтобы надежно закрепить его.

Ось

6. Вытяните край бумаги.

7. Установите фланец рулона бумаги на ось, удерживая между пальцев рычаг извлечения фланца. Прижмите фланец, чтобы выровнять его относительно ширины рулона бумаги.

Рычаг извлечения

Фланец рулона бумаги

8. Откройте держатель бумаги внутри крышки для установки бумаги.

Держатель бумаги

9. Вставьте бумагу в направляющую (а) Совместите край бумаги с меткой

Метка Направляющая для бумаги (а)

Убедитесь, что на краях бумаги нет деформаций, таких как складки, разрывы, морщины и отслоение.

Деформированная бумага может привести к неправильной подаче, неровной печати или застреванию бумаги.

10. Удерживайте бумагу так, чтобы она не перемещалась. Переместите направляющую (Ь) согласно ширине бумаги, нажав на рычаг направляющей (Ь).

Рычаг Направляющая для бумаги (Ь)

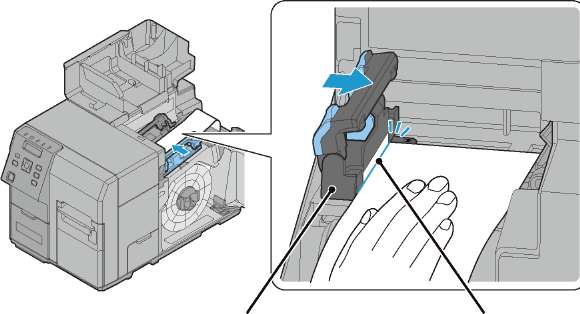

11. Отрегулируйте панель направляющей для бумаги (Ь), чтобы она находилась на одной линии с краем бумаги.

Направляющая для бумаги (Ь)

Панель направляющей

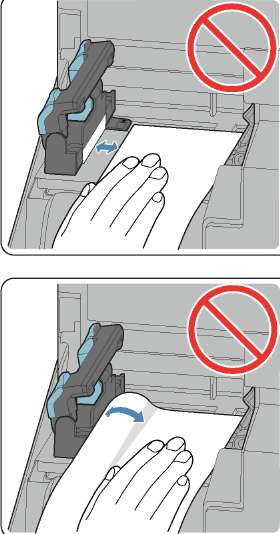

Если панель направляющей не соответствует ширине бумаги, это может привести к смещению печати и замятию бумаги. Необходимо учитывать следующее.

Не допускайте образования зазора между панелью направляющей и краем бумаги.

Не прижимайте панель направляющей к краю бумаги с усилием.

12. Вставьте край бумаги в отверстие подачи бумаги. Подача бумаги начнется автоматически после втягивания приблизительно на 4 см.

При правильной установке бумаги светодиодный индикатор Paper (бумага) погаснет. При неправильной установке бумаги светодиодный индикатор Paper (бумага) будет продолжать гореть. Установите бумагу еще раз.

Отверстие подачи бумаги

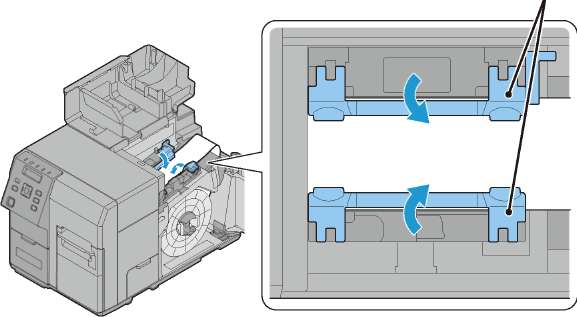

13. Закройте держатель бумаги.

Держатель бумаги

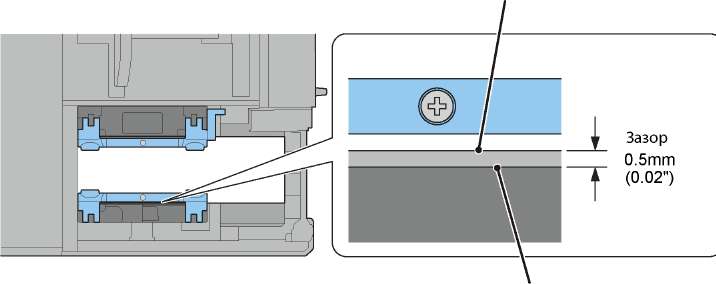

При закрытии держателя бумаги образуется зазор приблизительно 0,5 мм между панелью направляющей для бумаги (Ь) и краем бумаги. При таком зазоре бумага подается надлежащим образом.

Проверьте наличие зазора между панелью направляющей и краем бумаги после закрытия держателя бумаги. Если зазор отсутствует, это может привести к смещению печати или замятию бумаги. Вернитесь к шагу 8.

Край листа

Направляющая панель (направляющая бумаги (Ь))

14. Если бумага движется свободно, поверните фланец рулона бумаги в направлении стрелки, чтобы уплотнить бумагу.

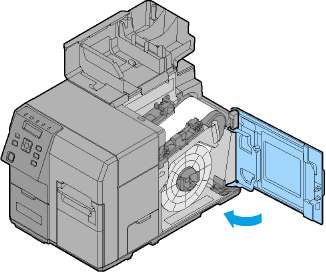

15. Закройте крышку отделения для рулона бумаги.

16. Закройте крышку для установки бумаги.

17. Нажмите кнопку Pause (пауза).
