1 панель управления

7 кнопка открытия лотка

2 крышка сканера

8 стекло экспонирования

3 верхняя крышка

9 рычаг верхней крышки

4 выходной лоток

10 картридж

5 пюпитр

11 внутренняя крышка

6 лоток

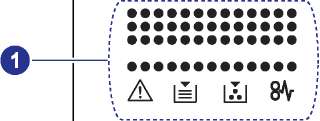

дисплей

1

Отображает текущее состояние устройства и подсказки во время работы. Сообщение сопровождается светодиодной индикацией, как изображено ниже. Светодиодная индикация сопровождает короткое сообщение на дисплее.

• индикатор ошибки Мигает, когда в устройстве возникает ошибка. Если индикатор мигает часто, устройство по какой-то причине остановилось. Проверьте сообщение на дисплее, чтобы устранить неполадку.

• индикатор бумаги Мигает, если лоток с бумагой пуст.

• индикатор тонера Мигает, если он почти пуст или не является оригинальным. Если индикатор мигает часто, это означает, что он совершенно пустой. Проверьте сообщение на экране и замените.

• индикатор замятия бумаги Мигает, если в устройстве произошло замятие бумаги. Прочтите сообщение на дисплее и извлеките замятую бумагу.

кнопки копирования

2

Копий. Увеличение количества отпечатков. Число можно изменить с помощью стрелок вверх/вниз. Значение можно увеличивать вплоть до 99.

3

Уменьшить/Увеличить. Нажмите эту кнопку для уменьшения или увеличения изображения на бумаге. Для изменения размера используйте стрелки вверх/вниз.

4

Яpкocть. Задание уровня яркости. Для изменения баланса между темными и светлыми тонами на отпечатках используйте стрелки вверх/вниз.

5

Стрелки вверх/вниз. Переход к следующему значению, когда нажата одна из кнопок копирования.

6

Стоп/Отмена. Остановка операции в любой момент. Кроме того, удерживая эту кнопку около 4 секунд, можно распечатать отчет о состоянии устройства.

7

Сканировать. Сканирование оригинала и передача его на компьютер.

8

Копировать. Запуск задания копирования.

9

Нажав и удерживая эту кнопку в течение нескольких секунд, можно включить или выключить панель управления.
