Введение в Samsung SCX - 4833/5637

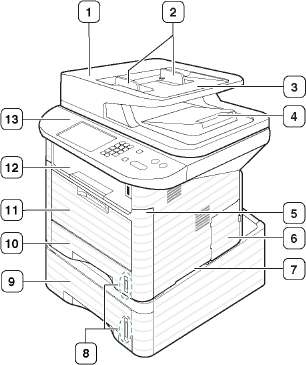

Вид спереди
|
1 |
Крышка устройства подачи документов |
6 |
Крышка платы управления |
11 |
Многоцелевой лоток |
16 |
Подставка выходного лотка |
|
2 |
Устройство подачи документов с направляющими |
7 |
Ручка |
12 |
Выходной лоток |
17 |
Крышка сканера |

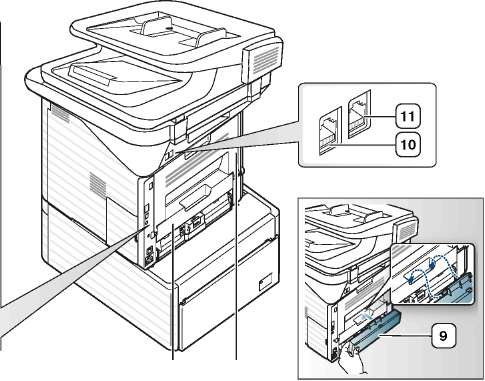

Вид сзади
|
1 |
Порт для подключения внешних устройств |
4 |
Параллельный разъем IEEE 1284 (дополнительно) |
7 |
Модуль двусторонней печати |
10 |
Разъем для телефонного кабеля |
|
2 |
Сетевой порт |
5 |
Выключатель питания |
8 |
Задняя крышка |
11 |
Телефонный разъем расширения (EXT) |
|
3 |
Порт USB |
6 |
Разъем для шнура питания |
9 |
Задняя крышка лотка |
|
1 |
Яpкocть |
Регулировка уровня яркости для улучшения читаемости копии. Этот параметр полезен, если оригинальный документ содержит тусклые или затемненные области изображения. |
|
2 |
Копия удостов. |
Копирование двух сторон удостоверения (например водительских прав) на одну сторону листа. |
|
3 |
Дисплей |
Индикация текущего состояния устройства и картриджа и вывод подсказок во время работы. |
|
4 |
Сору |
Переключение в режим копирования. |
|
5 |
Fax |
Переключение в режим факса. |
|
1 |
Дисплей |
Индикация текущего состояния устройства и работы и вывод подсказок во время работы. |
|
2 |
Цифровая клавиатура |
Набор номера или ввод цифр и букв. |
|
3 |
Сброс |
Удаление символов в области редактирования. |
|
4 |
Стоп |
Остановка операции в любой момент. |
|
5 |
Питание |
Включает/выключает устройство или выводит его из режим энергосбережения. Если вам необходимо отключить аппарат, нажмите и удержите эту кнопку более трех секунд. Также с помощью этой кнопки можно включить устройство или вывести его из режима энергосбережения. |
|
6 |
Индикатор Беспроводного соединения |
Отображение текущего состояния беспроводного сетевого соединения. |
