Вид сзади принтера Canon Pixma MX534

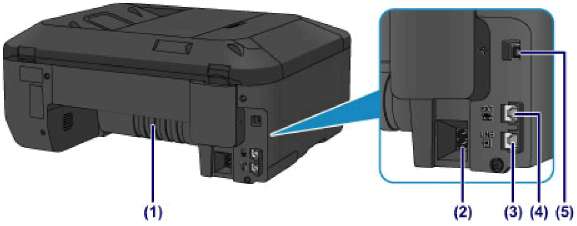

Вид сзади
(1) модуль подачи
Откройте для удаления замятой бумаги.
(2) разъем кабеля питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.
(3) разъем для телефонной линии
Через него подключите телефонную линию.
(4) разъем для внешних устройств
Служит для подключения внешнего устройства, например телефона или автоответчика.
(5) USB-порт
Подсоедините USB-кабель, чтобы подключить устройство к компьютеру.
• Не прикасайтесь к металлическому корпусу.
• Не вставляйте и не извлекайте USB-кабель, пока устройство печатает с компьютера или сканирует оригиналы на компьютер.

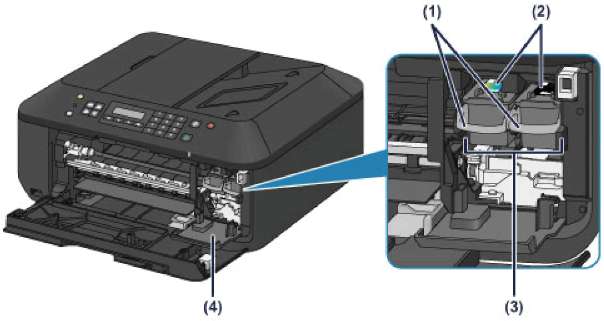

Вид внутренних частей
(1) фиксирующий рычаг
Фиксирует.
(2) картридж
Заменяемый представляет собой печатающую головку с интегрированным чернильным контейнером.
(3) держатель
Установите его.
Цветной следует устанавливать в левое гнездо, а черный — в правое.
(4) крышка головки
Открывается для замены. Крышка головки открывается автоматически при открывании крышки лотка приема бумаги.
• Сведения о замене можно найти в разделе Замена.

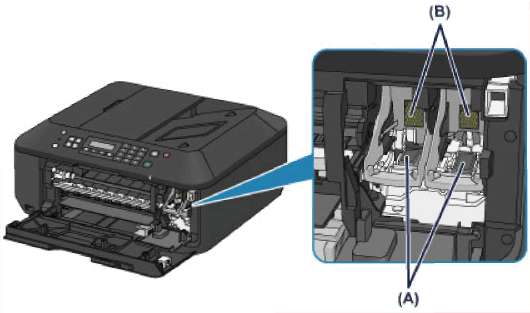

• Поверхность вокруг деталей (A) может быть забрызгана чернилами. Это никак не сказывается на производительности устройства.
• Не прикасайтесь к деталям (A) и находящимся за ними электрическим контактам (B). При прикосновении к ним устройство может выполнять печать неправильно.
