Общий вид принтера Canon Pixma MX494

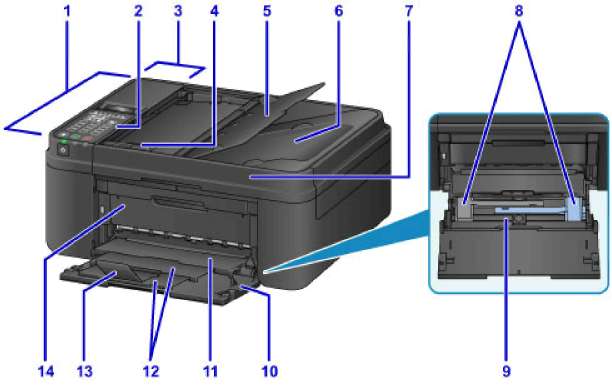

Вид спереди
(1) УАПД (устройство автоматической подачи документов)
Загрузите документ сюда. Документы, загруженные в лоток для документов, сканируются автоматически по одному листу.
(2) панель управления
Используйте для изменения параметров устройства или управления им.
(3) крышка податчика документов
Откройте, чтобы извлечь застрявшие документы.
(4) направляющая документа
Настройте эту направляющую в соответствии с шириной документа, загруженного в УАПД.
(5) лоток для документов
Откройте лоток, чтобы загрузить документ в УАПД. Можно загрузить несколько листов документа одинаковой плотности и толщины. Загрузите документ стороной для сканирования вверх.
(6) отверстие для выхода документов
Сюда отсканированные документы выводятся из УАПД.
(7) крышка сканера
Откройте для загрузки оригинала на стекло рабочей поверхности.
(8) направляющие бумаги
Совместите с обеими сторонами стопки бумаги.
(9) Кассета
Загрузите бумагу сюда. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
(10) передняя крышка
Откройте для загрузки бумаги в кассету.
(11) лоток приема бумаги
Выводится бумага после печати.
(12) упор для выходящей бумаги
Выдвигается для поддержки выходящей бумаги.
(13) дополнительный лоток приема бумаги
Открывается для поддержки выходящей бумаги.
(14) крышка лотка приема бумаги
Откройте, чтобы заменить его или удалить застрявшую бумагу из устройства.
(15) Индикатор ПИТАНИЕ (POWER)
Мигает, а затем загорается, когда включено питание.
(16) Индикатор Память факса (FAX Memory)
Светится, если в памяти устройства хранятся принятые или неотправленные документы.
(17) Индикатор Аварийный сигнал (Alarm)
При возникновении ошибки индикатор светится или мигает.
(18) Кнопка ВКЛ (ON)
Отключает питание устройства. Перед включением питания убедитесь, что крышка сканера закрыта.
(19) стекло рабочей поверхности
Загрузите оригинал сюда.
Вид сзади
(1) разъем кабеля питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.
(2) модуль подачи
Откройте для удаления замятой бумаги.
(3) разъем для телефонной линии
Через него подключите телефонную линию.
(4) разъем для внешних устройств
Служит для подключения внешнего устройства, например телефона или автоответчика.
(5) USB-порт
Подсоедините USB-кабель, чтобы подключить устройство к компьютеру.
• Не прикасайтесь к металлическому корпусу.
• Не вставляйте и не извлекайте USB-кабель, пока устройство печатает с компьютера или сканирует оригиналы на компьютер.
Вид внутренних частей
(1) картридж
Он представляет собой печатающую головку с интегрированным чернильным контейнером.
(2) держатель
Установите сюда их.
Цветной следует устанавливать в левое гнездо, а черный — в правое.
• Сведения о замене его можно найти в разделе Замена.

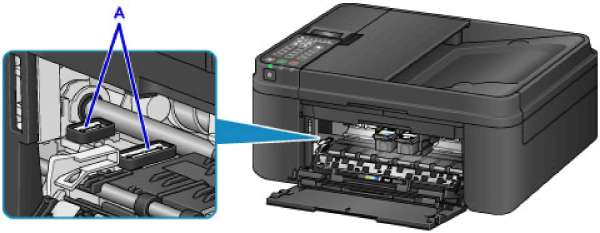

• Поверхность вокруг деталей (A) может быть забрызгана чернилами. Это никак не сказывается на производительности устройства.
• Не прикасайтесь к деталям (A). При прикосновении к ним устройство может выполнять печать неправильно.

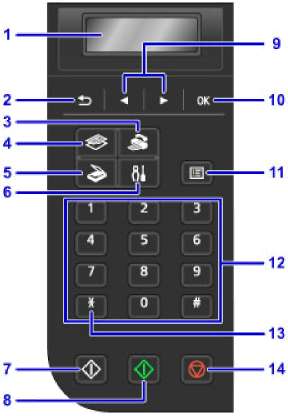

Панель управления
(1) ЖК-дисплей (жидкокристаллический дисплей)
Служит для вывода сообщений, элементов меню и состояния выполнения операций.
(2) Кнопка Назад (Back)
Возврат ЖК-дисплея к предыдущему экрану.
(3) Кнопка ФАКС (FAX)
Переводит устройство в режим факса.
(4) Кнопка КОПИРОВАТЬ (COPY)
Переключает устройство в режим копирования.
(5) Кнопка СКАНИРОВАТЬ (SCAN)
Перевод устройства в режим сканирования.
(6) Кнопка Настройка (Setup)
Отображает экран Меню настройки (Setup menu). С помощью этого меню можно выполнять обслуживание устройства и изменять его параметры.
(7) Кнопка Черный (Black)
Запускает копирование, сканирование и отправку факсов в черно-белом режиме.
(8) Кнопка Цветной (Color)
Запускает цветное копирование, сканирование, отправку факсов и т. п.
(9) Кнопки
Используются для выбора меню или элемента настройки. Кнопки используются также для ввода символов.
(10) Кнопка OK
Завершает выбор меню или элемента настройки. Эта кнопка также используется для устранения ошибки и извлечения документов в УАПД (устройство автоматической подачи документов).
(11) Кнопка Меню (Menu)
Отображает экран Меню копирования (Copy menu), Меню сканирования (Scan menu) или Меню ФАКС (FAX menu).
(12) Цифровые кнопки
Используются для ввода числовых значений, таких как число копий, а также телефонных номеров и символов.
(13) Кнопка Тон (Tone)
Служит для временного перехода в тональный режим набора, если устройство подключено к линии с импульсным набором.
(14) Кнопка Стоп (Stop)
Отмена выполняемой операции печати, копирования, сканирования или передачи/приема факса.
