Вид спереди, сзади, вид внутренних частей принтера Canon Pixma MX395
Вид спереди
(1) панель управления
Используйте для изменения параметров устройства или управления им.
(2) УАПД (устройство автоматической подачи документов)
Поместите документ для копирования, сканирования или отправки факса. Документы, загруженные в лоток для документов, сканируются автоматически по одному листу.
(3) крышка податчика документов
Откройте, чтобы извлечь застрявшие документы.
(4) направляющие документа
Настройте эти направляющие в соответствии с шириной документа, загруженного в УАПД.
(5) лоток для документов
Откройте лоток, чтобы загрузить документ в УАПД. Можно загрузить несколько листов документа одинаковой плотности и толщины. Загрузите документ стороной для сканирования вверх.
(6) отверстие для выхода документов
Сюда отсканированные документы выводятся из УАПД.
(7) крышка сканера
Откройте для загрузки оригинала на стекло рабочей поверхности.
(8) крышка лотка приема бумаги
Откройте, чтобы заменить картридж или удалить застрявшую бумагу из устройства.
(9) направляющие бумаги
Сдвиньте, чтобы совместить с обеими сторонами стопки бумаги.
(10) передний лоток
Загружайте бумагу различных размеров или типов, которые используются в данном устройстве. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
(11) передняя крышка
Откройте для загрузки бумаги в передний лоток.
(12) упор для бумаги
Выдвигается для загрузки бумаги в передний лоток.
(13) дополнительный лоток приема бумаги
Открывается для поддержки выходящей бумаги.
(14) упор для выходящей бумаги
Выдвигается для поддержки выходящей бумаги.
(15) лоток приема бумаги
Выводится бумага после печати.
(16) стекло рабочей поверхности
Загрузите оригинал для копирования, сканирования или отправки факса.

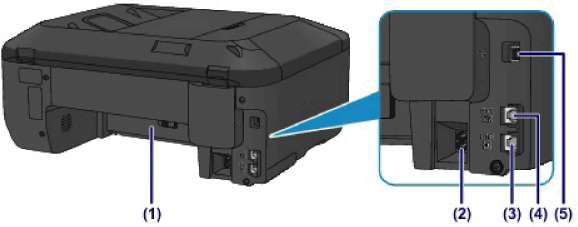

Вид сзади
(1) модуль подачи
Откройте для удаления замятой бумаги.
(2) разъем кабеля питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.
(3) разъем для телефонной линии
Через него подключите телефонную линию.
(4) разъем для внешних устройств
Служит для подключения внешнего устройства, например телефона или автоответчика.
(5) USB-порт
Подсоедините USB-кабель, чтобы подключить устройство к компьютеру.
Вид внутренних частей
(1) фиксирующий рычаг
Фиксирует.
(2) картридж
Заменяемый представляет собой печатающую головку с интегрированным чернильным контейнером.
(3) держатель
Установите его.
Цветной следует устанавливать в левое гнездо, а черный — в правое.
(4) крышка головки
Открывается для замены. Крышка головки открывается автоматически при открывании крышки лотка приема бумаги.
Сведения о замене можно найти в разделе Замена.

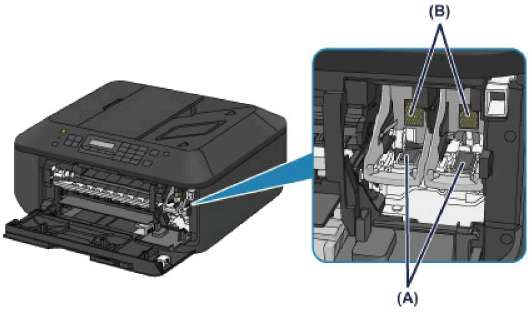

Поверхность вокруг деталей (A) может быть забрызгана чернилами. Это никак не сказывается на производительности устройства.
Не прикасайтесь к деталям (A) и находящимся за ними электрическим контактам (B). При прикосновении к ним устройство может выполнять печать неправильно.
