Общий вид принтера Canon Pixma MP550

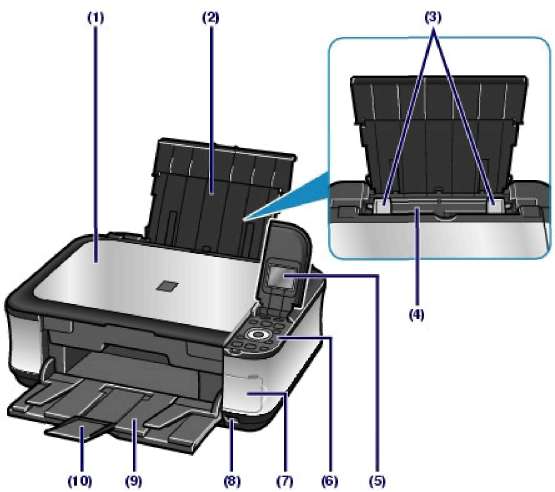

Вид спереди
(1) Крышка документа
Откройте для загрузки оригинала на стекло сканера.
(2) Упор для бумаги
Приподнимите и наклоните назад, чтобы вставить бумагу в задний лоток.
(3) Направляющие бумаги
Сдвиньте, чтобы совместить с обеими сторонами стопки бумаги.
(4) Задний лоток
Загрузите фотобумагу или конверты, которые можно использовать в данном устройстве. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
(5) ЖК-дисплей (жидкокристаллический дисплей)
Служит для вывода сообщений, элементов меню и состояния выполнения операций. На ЖК-дисплее также можно предварительно просматривать фотографии перед печатью.
Если устройство не используется в течение 5 минут, ЖК-дисплей автоматически выключается. Чтобы включить дисплей, нажмите любую кнопку, кроме кнопки ВКЛ., или выполните операцию печати.
(6) Панель управления
Используйте для изменения настроек устройства или управления им.
(7) Крышка гнезда для карты памяти
Откройте, чтобы подключить карту памяти.
(8) Порт прямой печати
Для печати напрямую подключите устройство, совместимое с PictBridge, например цифровую камеру, или дополнительное устройство Bluetooth BU-30.
Устройства Bluetooth недоступны для использования в некоторых странах и регионах согласно местным законам и постановлениям. Для получения подробной информации обратитесь в центр технического обслуживания.
Нельзя подключать напрямую к порту печати данного устройства никакое оборудование, кроме устройств с поддержкой PictBridge, дополнительного устройства Bluetooth BU-30 и флэш-дисков USB. Это может послужить причиной возгорания, удара током или повреждения устройства.
Не прикасайтесь к металлическому корпусу.
(9) Выводной лоток для бумаги
Открывается автоматически при начале вывода на печать или копирования и выталкивает напечатанный лист.
(10) Удлинитель выводного лотка
Откройте для обеспечения поддержки напечатанных листов. Откройте лоток при печати или копировании.
(11) Стекло сканера
Загрузите оригинал для копирования или сканирования.
(12) Кассета
Поместите в нее обычную бумагу формата A4, B5, A5 или Letter и вставьте ее в устройство. Одновременно можно загрузить два или более листов простой бумаги одного размера и автоматически подавать их на печать по одному листу.

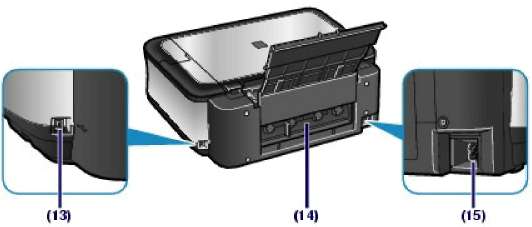

Вид сзади
(13) USB-порт
Подсоедините USB-кабель, чтобы подключить устройство к компьютеру.
Не прикасайтесь к металлическому корпусу.
• Не вставляйте и не извлекайте кабель USB, пока устройство печатает с компьютера или сканирует оригиналы на компьютер.
(14) Задняя крышка
Снимите для удаления замятой бумаги.
(15) Разъем кабеля питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.
Вид изнутри
(16) Индикаторы чернил
Сигнализируют о состоянии (светится красным или мигает).
(17) Рычажок фиксации печатающей головки
Предназначен для фиксации печатающей головки на месте.
(18) Держатель печатающей головки
Установите печатающую головку.
(19) Сканирующее устройство (крышка)
Сканирует оригинальные документы. Откройте для замены, проверки индикаторов или извлечения бумаги, застрявшей в устройстве. При открытии крышки сканирующего устройства крышка документа должна быть закрыта.
(20) Гнездо карты памяти
Вставьте карту памяти.
(21) Индикатор доступности
Горит или мигает, указывая состояние карты памяти.
