Основные компоненты принтера Canon Pixma MP250/270
Вид спереди
(1) Крышка документа
Откройте для загрузки оригинала на стекло сканера.
(2) Упор для бумаги
Приподнимите и наклоните назад, чтобы вставить бумагу в задний лоток.
(3) Задний лоток
Загружайте бумагу различных размеров или типов, которые используются в данном устройстве. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
(4) Направляющие бумаги
Сдвиньте, чтобы совместить с обеими сторонами стопки бумаги.
(5) Панель управления
Используйте для изменения настроек устройства или управления им.
Если устройство не работает в течение примерно 5 минут, светодиодный индикатор и индикаторы на панели управления за исключением индикатора Power (Питание) гаснут.Чтобы восстановить их, нажмите любую кнопку, кроме кнопки ВКЛ., или выполните операцию печати.
(6) Выводной лоток для бумаги
Открывается автоматически при начале вывода на печать или копирования и выталкивает напечатанный лист.
(7) Удлинитель выводного лотка
Откройте для обеспечения поддержки напечатанных листов. Откройте лоток при печати или копировании.

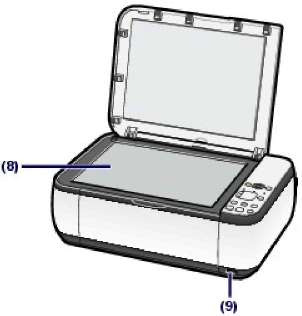

(8) Стекло сканера
Загрузите оригинал для копирования или сканирования.
(9) Порт прямой печати (только MP270 series)
Для прямой печати подключите устройство, совместимое с PictBridge, например цифровую камеру.
Не подключайте никакого оборудования, кроме совместимых устройств PictBridge, к порту прямой печати устройства. Это может послужить причиной возгорания, удара током или повреждения устройства.
Не прикасайтесь к металлическому корпусу.

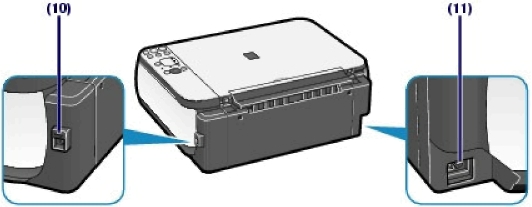

Вид сзади
(10) USB-порт
Подсоедините USB-кабель, чтобы подключить устройство к компьютеру.
Не прикасайтесь к металлическому корпусу.
Не вставляйте и не извлекайте кабель USB, пока устройство печатает с компьютера или сканирует оригиналы на компьютер.
(11) Разъем кабеля питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.

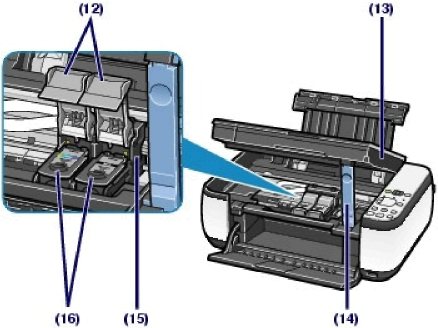

(12) Фиксирующие крышки
Закрепите его на месте.
(13) Сканирующее устройство (крышка)
Сканирует оригинальные документы. Откройте устройство, чтобы заменить его или удалить застрявшую бумагу из устройства. При открытии крышки сканирующего устройства крышка документа должна быть закрыта.
(14) Упор сканирующего устройства
Удерживает сканирующее устройство (крышку), когда оно открыто.
(15) Держатель
Установите их.
Цветной устанавливается в левый слот, а черный устанавливается в правый слот.
(16) Картриджи
Заменяемый представляет собой печатающую головку с интегрированной чернильницей.
Часть (A), отмеченная на рисунке ниже, может быть забрызгана чернилами. Это никак не сказывается на производительности устройства.
Не прикасайтесь к части (A). При прикосновении к этим частям устройство может начать работать неправильно.
