Вид принтера Canon PIXMA MG7740 спереди и сзади
Вид спереди
(1) панель управления
Используйте для изменения параметров устройства или управления им. Также поднимите и откройте для замены, проверки индикатора картриджа или извлечения бумаги, застрявшей в устройстве так же как и чернила и краска.
(2) крышка сканера
Откройте для загрузки оригинала на стекло рабочей поверхности.
(3) лоток приема бумаги
Открывается автоматически при начале вывода на печать или копирования и выталкивает напечатанный лист. Ее также необходимо открыть, чтобы подключить карту памяти.
(4) направляющая лотка для диска
Потяните, чтобы открыть для подключения лотка для диска. Используется только для печати на соответствующих дисках. Закрывайте при обычном режиме работы.
(5) дополнительный лоток приема бумаги
Открывается автоматически при открытии лотка приема бумаги и поддерживает выходящую бумагу.
(6) упор для выходящей бумаги
Выдвигается для поддержки выходящей бумаги.
(7) кассета 1
Поместите в кассету фотобумагу размером 10 x 15 см (4 x 6 дюймов) или 13 x 18 см (5 x 7 дюймов) и вставьте ее в устройство. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листу.
Загрузка бумаги небольшого размера, например 10 x 15 см (4 x 6 дюймов) Лоток для диска можно установить на задней панели кассеты 1.
(8) кассета 2
Поместите в кассету обычную бумагу, фотобумагу формата A4, B5, A5 или Letter или конверты и вставьте ее в устройство. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листу.
Загрузка бумаги большого размера, например A4 или Letter Загрузка конвертов
(9) стекло рабочей поверхности
Загрузите оригинал сюда.

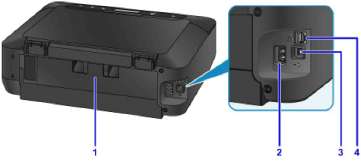

Вид сзади
(1) задняя крышка
Снимите для удаления замятой бумаги.
(2) разъем кабеля питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.
(3) USB-порт
Подсоедините USB-кабель, чтобы подключить устройство к компьютеру.
(4) разъем для подключения к проводной сети
Подсоедините кабель локальной сети, чтобы подключить устройство к локальной сети.
Не прикасайтесь к металлическому корпусу.
Не вставляйте и не извлекайте USB-кабель или кабель локальной сети, пока устройство печатает с компьютера или сканирует оригиналы на компьютер.
