Настройка сетевой среды Canon I-Sensys MF443dw

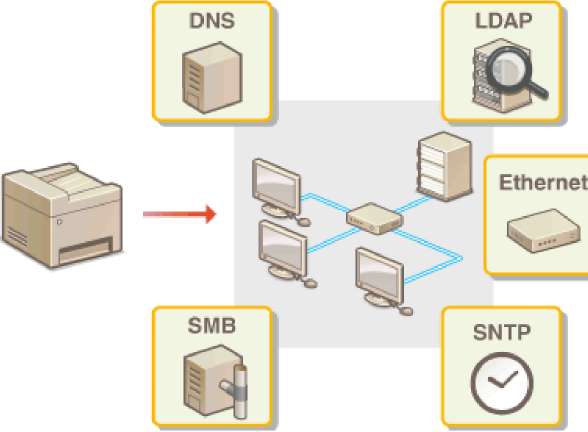

Настройка сетевой среды

При подключении аппарата к проводной или беспроводной локальной сети необходимо задать его IP-адрес, уникальный для выбранной сети. Выберите "проводное" или "беспроводное" подключение в зависимости от среды обмена данными и сетевых устройств. Для получения конкретных параметров IP-адреса обратитесь к поставщику интернет-услуг или администратору сети.

Если аппарат подключен к незащищенной сети, личная информация может стать доступной посторонним лицам.

• Устройство не может быть подключено одновременно к беспроводной и проводной сетям.

• Сетевой кабель и маршрутизатор не входят в комплект поставки данного устройства. Подготовьте их в случае необходимости.

• Дополнительные сведения о сетевых устройствах см. в соответствующих руководствах по эксплуатации или обратитесь к производителю устройства.

Перед началом работы

Выполните следующие инструкции по подключению аппарата к сети.

Проверьте настройки компьютера.

» Убедитесь в том, что компьютер правильно подключен к сети. Для получения дополнительной информации см. руководство по эксплуатации для используемых сетевых устройств или обратитесь к производителям устройств.

» Убедитесь в том, что на компьютере настроены параметры сети. Если параметры сети настроены неправильно, использование аппарата в сети невозможно даже втом случае, если выполнены все остальные шаги следующей процедуры.

> В зависимости от сети может потребоваться изменение параметров способа связи или типа Ethernet. Для получения дополнительных сведений обратитесь к поставщику интернет-услуг или администратору сети.

> Проверка МАС-адреса аппарата.

Выберите проводную или беспроводную локальную сеть.

Подключитесь к проводной или беспроводной локальной сети.

Перейдите в раздел, соответствующий параметрам, выбранным в шаге 2.

При необходимости задайте IP-адрес.

При покупке в аппарате настроено автоматическое получение IP-адреса. Если необходимо указать конкретный IP-адрес, можно изменить эту настройку.

Выбор проводной или беспроводной локальной сети

После принятия решения о выборе проводной или беспроводной сети для подключения устройства к компьютеру необходимо выбрать проводную сеть (wired LAN) или беспроводную сеть (wireless LAN) с помощью панели управления. Обратите внимание, что при изменении параметра с <Проводная сеть> на <Беспроводная сеть> или наоборот потребуется удалить драйверы, установленные на вашем компьютере, затем установить их повторно.

1 Выберите <Меню» на экране Главный.

2 Выберите <Настройки> <Сеть>.

> При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

3 Выберите <Выбор проводной/беспр. сети>.

4 Выберите <Проводная сеть> или <Беспроводная сеть>.

Подключение к проводной локальной сети

Подключите аппарат к компьютеру посредством маршрутизатора. Подключите устройство к маршрутизатору с помощью сетевого кабеля.

Подсоедините кабель локальной сети.

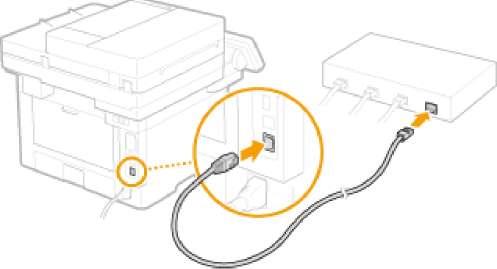

Подключите аппарат к маршрутизатору с помощью кабеля локальной сети. Вставьте штекер до щелчка.

Подождите несколько минут.

IP-адрес задается автоматически.

Подключение к беспроводной локальной сети

Беспроводные маршрутизаторы (или точки доступа) используются для подключения аппарата к компьютеру с помощью радиосвязи. Если беспроводной маршрутизатор оснащен защищенной настройкой Wi-Fi (WPS), настройка сети выполняется автоматически. Если используемые сетевые устройства не поддерживает автоматическую конфигурацию, или требуется указать детализированные параметры проверки подлинности и шифрования, необходимо вручную настроить подключение. Убедитесь в том, что компьютер правильно подключен к сети.

Настройка подключения с помощью функции WPS (режим нажатия кнопки)

Если беспроводной маршрутизатор поддерживает режим нажатия кнопки WPS, вы можете легко настроить подключение с помощью кнопки WPS.

Способ использования беспроводного маршрутизатора варьируется для различных устройств. Справочные сведения см. в руководствах по эксплуатации для соответствующих сетевых устройств.

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

> При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

3 Выберите <Настройки беспроводной сети>.

> При отображении сообщения <Включить беспроводную локальную сеть?> выберите <Да>.

4 Прочтите текст сообщения и выберите <ОК>. Выберите <Режим нажатия кнопки WPS>. Выберите <Да>.

Нажмите и удерживайте кнопку WPS на беспроводном маршрутизаторе.

Необходимо нажать и удерживать кнопку в течение 2 минут после выбора <Да> в шаге 6.

В зависимости от сетевого устройства можно нажать и удерживать кнопку в течение 2 секунд или дольше. Справочные сведения см. в руководствах по эксплуатации для соответствующих сетевых устройств.

Если во время настройки отображается сообщение об ошибке

Выберите <3акрыть> и вернитесь к шагу 5.

Подождите, пока не появится сообщение <Подключено.>.

Выберите <3акрыть>.

Подождите несколько минут, пока не будут автоматически заданы IP-адрес и другие параметры.

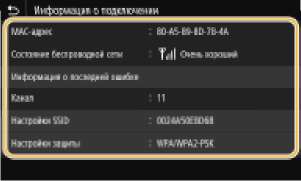

Интенсивность сигнала

> Если для подключения доступно более одного беспроводного маршрутизатора, аппарат подключается к устройству с самым интенсивным сигналом. Интенсивность сигнала измеряется при помощи RSSI (индикации уровня принимаемого сигнала).

Можно задать IP-адрес вручную.

> Когда аппарат подключен к беспроводной сети, значок Wi-Fi отображается на экране Главный или на экране основных функций каждой из функций.

Снижение энергопотребления

• Можно настроить аппарат для перехода в <Режим экономии энергии> в зависимости от сигнала, излучаемого беспроводным маршрутизатором.

Если IP-адрес аппарата изменился

• В среде DHCP IP-адрес аппарата может изменяться автоматически. В этом случае подключение сохраняется до тех пор, пока компьютер и аппарат находятся в пределах одной подсети.

Настройка подключения с помощью функции WPS (режим PIN-кода)

Если беспроводной маршрутизатор поддерживает режим PIN-кода WPS, необходимо создать PIN-код на аппарате и зарегистрировать его на сетевом устройстве.

Способ использования беспроводного маршрутизатора варьируется для различных устройств. Справочные сведения см. в руководствах по эксплуатации для соответствующих сетевых устройств.

С компьютера

Перейдите в интерфейс беспроводного маршрутизатора с компьютера и откройте экран, на котором необходимо ввести PIN-код WPS.

С панели управления

2 Выберите <Меню> на экране Главный.

3 Выберите <Настройки> <Сеть>.

> При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

4 Выберите <Настройки беспроводной сети>.

> При отображении сообщения <Включить беспроводную локальную сеть?> выберите <Да>.

Прочтите текст сообщения и выберите <ОК>. Выберите <Режим PIN-кода WPS>.

Выберите <Да>.

Создается PIN-код, который отображается на экране.

С компьютера

Зарегистрируйте созданный PIN-код на беспроводном маршрутизаторе.

Зарегистрируйте PIN-код на экране установки в шаге 1.

PIN-код необходимо зарегистрировать в течение 10 минут после выбора <Да> в шаге 7.

Если во время настройки отображается сообщение об ошибке

Выберите <3акрыть> и вернитесь к шагу 6.

С панели управления

Подождите, пока не появится сообщение <Подключено.>.

Выберите <3акрыть>.

Подождите несколько минут, пока не будут автоматически заданы IP-адрес и другие параметры.

Интенсивность сигнала

Если для подключения доступно более одного беспроводного маршрутизатора, аппарат подключается к устройству с самым интенсивным сигналом. Интенсивность сигнала измеряется при помощи RSSI (индикации уровня принимаемого сигнала).

Можно задать IP-адрес вручную.

> Когда аппарат подключен к беспроводной сети, на экране Главный или на экране основных функций каждой из функций отображается значок Wi-Fi.

Снижение энергопотребления

• Можно настроить аппарат для перехода в <Режим экономии энергии> в зависимости от сигнала, излучаемого беспроводным маршрутизатором.

Если IP-адрес аппарата изменился

• В среде DHCP IP-адрес аппарата может изменяться автоматически. В этом случае подключение сохраняется до тех пор, пока компьютер и аппарат находятся в пределах одной подсети.

Настройка подключения путем выбора беспроводного маршрутизатора

Можно выполнить поиск беспроводных маршрутизаторов (или точек доступа), доступных для подключения, и выбрать один из них в списке аппарата. В поле сетевого ключа введите WEP- или PSK-ключ. Перед выбором беспроводного маршрутизатора необходимо проверить и записать необходимые для установки данные, включая SSID и ключ сети.

Настройки защиты

• Если беспроводное подключение настраивается путем выбора беспроводного маршрутизатора, для метода проверки подлинности WEP устанавливается значение «Эткрытая система>, а для метода шифрования WPA/WPA2 — значение <Авто> (AES-CCMP или TKIP). Чтобы выбрать значение «Эбщий ключ> для проверки подлинности WEP или значение для шифрования WPA/WPA2, необходимо настроить подключение, используя метод <Ввод вручнук».

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

> При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

3 Выберите <Настройки беспроводной сети>.

> При отображении сообщения <Включить беспроводную локальную сеть?> выберите <Да>.

4 Прочтите текст сообщения и выберите <ОК>. Выберите <Настройки SSID>.

Выберите <Выбор точки доступа>.

Аппарат выполнит поиск доступных беспроводных маршрутизаторов.

Если отображается сообщение о том, что точка доступа не найдена, проверьте настройки сети.

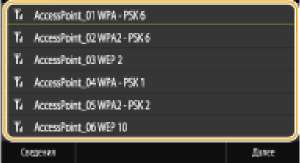

Выберите беспроводной маршрутизатор.

Выберите маршрутизатор, SSID которого соответствует записанному вами SSID, и выберите <Далее> > <ОК>.

Для просмотра сведений о настройках безопасности

Выберите беспроводной маршрутизатор и выберите <Сведения>.

Если не найден беспроводной маршрутизатор

Проверьте, правильно ли настроен аппарат и готов ли он к подключению к сети.

Введите записанный ключ сети.

Введите ключ сети и выберите <Применить>.

Выберите <Да>.

Если во время настройки отображается сообщение об ошибке

Выберите <3акрыть>, убедитесь в правильности ключа сети и вернитесь к шагу 5.

Подождите, пока не появится сообщение <Подключено.>.

Выберите <3акрыть>.

Подождите несколько минут, пока не будут автоматически заданы IP-адрес и другие параметры.

Интенсивность сигнала

> Если для подключения доступно более одного беспроводного маршрутизатора, аппарат подключается к устройству с самым интенсивным сигналом. Интенсивность сигнала измеряется при помощи RSSI (индикации уровня принимаемого сигнала).

Можно задать IP-адрес вручную.

> Когда аппарат подключен к беспроводной сети, на экране Главный или на экране основных функций каждой из функций отображается значок Wi-Fi.

Снижение энергопотребления

• Можно настроить аппарат для перехода в <Режим экономии энергии> в зависимости от сигнала, излучаемого беспроводным маршрутизатором.

Если IP-адрес аппарата изменился

• В среде DHCP IP-адрес аппарата может изменяться автоматически. В этом случае подключение сохраняется до тех пор, пока компьютер и аппарат находятся в пределах одной подсети.

Настройка подключения путем детального задания параметров

Если необходимо задать детальные параметры безопасности или не удается установить беспроводное подключение при помощи других процедур, рекомендуется вручную указать все необходимые данные для подключения к беспроводной локальной сети. Прежде чем указать детальные параметры, необходимо проверить и записать необходимые сведения, включая SSID, ключ сети, стандарты безопасности и протоколы безопасности.

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

> При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

3 Выберите <Настройки беспроводной сети>.

> При отображении сообщения <Включить беспроводную локальную сеть?> выберите <Да>.

4 Прочтите текст сообщения и выберите <ОК>.

5 Выберите <Настройки SSID> <Ввод вручнук».

Введите записанный SSID.

> Введите SSID и выберите <Применить>.

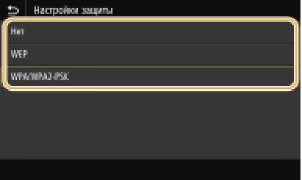

Укажите настройки безопасности, используя записанные ранее данные.

> Если в настройке параметров безопасности нет необходимости, выберите <Нет>.

Использование WEP

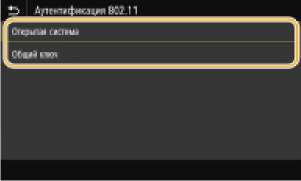

Открытая система

Задает тип проверки подлинности "Открытая система" (т. н. "открытая проверка подлинности").

1 В качестве пароля используется WEP-ключ.

2 Если выбрано значение Открытая система

> При подключении аппарата к беспроводной локальной сети возникает ошибка аутентификации в том случае, если на беспроводном маршрутизаторе настроена аутентификация с помощью ключа совместного использования. В этом случае аппарат автоматически изменяет значение настройки на <Общий ключ> и выполняет повторную попытку подключения.

3 Выберите ключ WEP, подлежащий редактированию.

> Выберите ключ WEP (от 1 до 4) и выберите <Правка>.

> Можно зарегистрировать до четырех различных WEP-ключей.

4 Введите записанный ключ сети.

> Введите ключ сети и выберите <Применить>.

5 Выберите требуемый ключ WEP.

> Выберите измененный ключ WEP и выберите <Регистрация>.

Использование WPA-PSK или WPA2-PSK

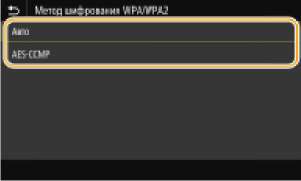

Выберите . Выберите метод шифрования.

<Авто>

Настраивает аппарат для автоматического выбора AES-CCMP или TKIP в соответствии с настройкой беспроводного маршрутизатора.

Устанавливает в качестве метода шифрования AES-CCMP.

Введите записанный ключ сети.

Введите ключ сети и выберите <Применить>.

Выберите <Да>.

Если во время настройки отображается сообщение об ошибке

Выберите <3акрыть>, убедитесь в правильности заданных параметров и вернитесь к шагу 5.

Подождите, пока не появится сообщение <Подключено.>.

Выберите <3акрыть>.

Подождите несколько минут, пока не будут автоматически заданы IP-адрес и другие параметры.

Интенсивность сигнала

> Если для подключения доступно более одного беспроводного маршрутизатора, аппарат подключается к устройству с самым интенсивным сигналом. Интенсивность сигнала измеряется при помощи RSSI (индикации уровня принимаемого сигнала).

Можно задать IP-адрес вручную.

> Когда аппарат подключен к беспроводной сети, на экране Главный или на экране основных функций каждой из функций отображается значок Wi-Fi.

Снижение энергопотребления

• Можно настроить аппарат для перехода в <Режим экономии энергии> в зависимости от сигнала, излучаемого беспроводным маршрутизатором.

Если IP-адрес аппарата изменился

• В среде DHCP IP-адрес аппарата может изменяться автоматически. В этом случае подключение сохраняется до тех пор, пока компьютер и аппарат находятся в пределах одной подсети.

Проверка SSID и ключа сети

При настройке беспроводного подключения вручную необходимо указать SSID и ключ сети для беспроводного маршрутизатора. На этих сетевых устройствах можно указать SSID и ключ сети. Проверьте устройства и запишите все необходимые сведения, перед тем как приступить к настройке подключения. Дополнительные сведения о сетевых устройствах см. в соответствующих руководствах по эксплуатации или обратитесь к производителю устройства.

Проверка SSID и ключа сети с помощью компьютера

Возможно, SSID или ключ сети изменен. Если SSID или ключ сети неизвестны, можно узнать их с помощью программы "Canon MF/LBP Wireless Setup Assistant". Загрузите программу "Canon MF/LBP Wireless Setup Assistant" с веб-сайта Canon и запустите ее на компьютере, подключенном к беспроводной сети.

• Если после запуска программы "Canon MF/LBP Wireless Setup Assistant" на экране не отображаются никакие точки доступа, проверьте, завершена ли настройка на компьютере и маршрутизаторе беспроводной сети.

Настройка IP-адреса

Для подключения аппарата к сети требуется уникальный сетевой IP-адрес. Доступны две версии IP-адресов: IPv4 и IPv6. Значения параметров зависят от сетевой среды. Для использования адресов версии IPv6 необходимо правильно настроить параметры адреса IPv4.

Установка IPv4-адреса

Адрес IPv4 аппарата можно назначить автоматически с помощью протокола динамического назначения IP-адресов, такого как DHCP, или ввести вручную. При подключении аппарата к проводной локальной сети необходимо убедиться в том, что штекеры кабеля локальной сети плотно вставлены в порты. При необходимости можно проверить сетевое подключение.

Установка IPv4-адреса

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

3 При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

Выберите <Настройки ТСР/IР> <Настройки IPv4> > <Настройки IР-адреса>.

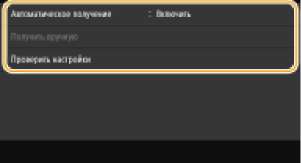

4 Настройка параметров IP-адреса.

Автоматическое получение>

Выберите автоматическое назначение IP-адреса с помощью протокола DHCP. Когда отображается значение <Включить>, включена автоматическая адресация.

<Получить вручную»

Выберите настройку параметров IP-адреса путем ввода IP-адреса вручную. Для выбора этого параметра для автоматического назначения должно быть задано значение <Выключить>.

<Проверить настройки>

Выберите, если вы хотите просмотреть текущие параметры IP-адреса.

Автоматическое назначение IP-адреса

1 Выберите Автоматическое получением

2 Выберите <Вкл.> в Автоматическое получением затем выберите <Выбор протокола>.

3 Выберите .

Если вы не хотите использовать DHCP/BOOTP/RARP для назначения IP-адреса

Выберите <Выключить>. Если при выборе эти службы недоступны, аппарат будет пытаться выполнить поиск этих служб, затрачивая для этого время и ресурсы связи.

4 Убедитесь в том, что для <Авто 1Р> выбрано значение <Включить>.

Если выбрано значение <Выключить>, измените его на <Включить>.

5 Выберите <Применить>.

IP-адреса, назначенные посредством DHCP, переопределяют адрес, полученный посредством Авто IP.

Ввод IP-адреса вручную

Выберите Автоматическое получением затем выберите <Выкл.> в пункте Автоматическое получение> > <Применить> > <ОК>.

Выберите <Получить вручную». Введите , <Маска подсети> и <Адрес шлюза>, затем выберите <Применить>.

Выберите <ОК>.

Перезапустите аппарат.

Проверка правильности параметров

• Убедитесь в том, что на компьютере отображается экран Удаленный ИП. Если отсутствует доступ к компьютеру, проверьте соединение через панель управления.

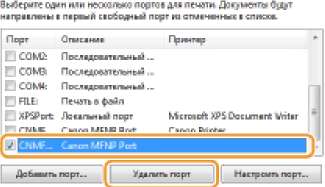

Если IP-адрес был изменен после установки драйвера принтера

• Если используется порт MFNP, подключение сохраняется до тех пор, пока аппарат и компьютер находятся в одной подсети; поэтому добавлять новый порт не требуется. Если используется стандартный порт TCP/IP, необходимо добавить новый порт.

Проверка сетевого подключения

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

3 При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

Выберите <Настройки ТСР/IР> <Настройки IPv4> <Команда PINO.

4 Введите IPv4-адрес другого устройства в сети и выберите <Применить>.

Если подключение установлено успешно, отображается сообщение <Получен ответ от хоста.>.

Установка IРV6-адресов

Адреса IPv6 для аппарата можно настроить посредством Удаленного ИП. Перед настройкой адресов IPv6 проверьте настройки адреса IPv4. Для использования адресов IPv6 необходимо правильно настроить адреса IPv4. Обратите внимание, что функция сканирования, использующая драйвер сканера или MFScan Utility, недоступна в среде IPv6. Аппарат может использовать несколько следующих адресов IPv6:

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Выберите [Настройки сети] [Настройки IPv6].

4 Щелкните [Изменить].

5 Установите флажок [Использовать IPv6] и настройте необходимые параметры.

[Использовать IPv6]

Установите флажок, чтобы активировать функцию IPv6 для аппарата. Если IPv6 не используется, снимите флажок.

[Адрес без учета состояния 1]

Установите флажок, если используется адрес без учета состояния. Если адрес без учета состояния не используется, снимите флажок.

[Использовать адрес, вводимый вручную]

Чтобы вручную ввести адрес IPv6, установите флажок и укажите IP-адрес, длину префикса и адрес маршрутизатора по умолчанию в соответствующих текстовых полях.

[IP-адрес]

Введите адрес IPv6. Ввод адресов, начинающихся на "ff" (или групповых адресов) не допускается.

[Длина префикса]

Введите число, указывающее количество бит, доступных для сетевого адреса.

[Адрес маршрутизатора по умолчанию]

При необходимости укажите адрес IPv6 маршрутизатора по умолчанию. Ввод адресов, начинающихся на "ff" (или групповых адресов) не допускается.

[Использовать DHCPv6]

Установите флажок, если используется адрес с учетом состояния. Если DHCPv6 не используется, снимите флажок.

Щелкните [ОК].

Перезапустите аппарат.

Проверка правильности параметров

• Убедитесь, что ваш компьютер может отображать экран Удаленного ИП, введя адрес IPv6 аппарата.

Выбор настроек на панели управления

• Параметры IPv6 также можно настроить через <Меню> экрана Главный. <Настройки IPv6> Если IP-адрес был изменен после установки драйвера принтера

• Необходимо добавить новый порт.

Просмотр параметров сети

• IP-адрес настроен неправильно, если он отображается в виде "0.0.0.0".

• Подключение аппарата к коммутирующему концентратору или мосту может привести к сбою соединения даже в том случае, если IP-адрес настроен правильно. Эту проблему можно решить путем задания определенного интервала до начала обмена данными с аппаратом.

• Можно напечатать список текущих параметров сети.

Просмотр настроек IPv4

<Монитор сост.> <Сетевая информация> Выберите параметр для просмотра > Проверьте настройки

Просмотр настроек IPv6

<Монитор сост.> <Сетевая информация> Выберите параметр для просмотра > Проверьте настройки

Просмотр МАС-адреса для проводной локальной сети

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

Выберите <Настройки драйвера Ethernets

Отображается МАС-адрес.

1 Просмотр МАС-адреса и сведений для беспроводной локальной сети Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

3 При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

Выберите <Настройки беспроводной сети>.

4 Прочтите текст сообщения и выберите <ОК>.

5 Выберите <Информация о подключении>. Выберите параметр для просмотра.

Просмотр информации о безопасности

Для просмотра сведений о защите WEP и WPA/WPA2-PSK выберите <Настройки защиты>.

Просмотр с экрана <Монитор состояния> <Состояние беспроводной сети> и <Информация о последней ошибке> можно просматривать только с экрана <Монитор сост.>.

<Монитор сост.> <Сетевая информация> <Тип сетевого подключения> Выберите параметр для просмотра

Настройка параметров связи с помощью компьютера

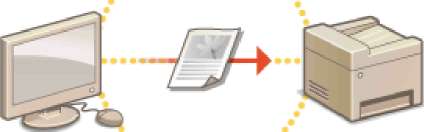

Укажите протокол и порт для управления аппаратом с компьютера по сети. Перед настройкой аппарата для печати или передачи факсов с компьютера выполните базовые процедуры установки.

• Рассматриваемые здесь протоколы представляют собой правила передачи данных документа между компьютером и аппаратом. Эти протоколы можно выбирать в соответствии с планируемыми задачами или свойствами сетевой среды.

• Порты представляют собой пути для передачи данных между сетевыми устройствами. В случае возникновения ошибок связи по сети проблема может заключаться в настройках портов.

Настройка протоколов печати и функций WSD

Настройте протоколы, используемые для печати документов с компьютера, подключенного к сети.

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Щелкните [Настройки сети].

4 Настройка протоколов печати.

Настройка протокола LPD или RAW

Выберите [Настройки LPD] или [Настройки RAW] [Изменить]. При необходимости настройте параметры.

[Использовать печать LPD]

Установите флажок, чтобы разрешить печать по протоколу LPD. Если печать по протоколу LPD не используется, снимите флажок.

[Использовать печать RAW]

Установите флажок, чтобы разрешить печать по протоколу RAW. Если печать по протоколу RAW не используется, снимите флажок.

[Тайм-аут приема]

Задайте значение, которое будет использоваться в качестве времени ожидания перезапуска для приема данных. Если прием данных не возобновится в течение заданного времени, печать будет отменена.

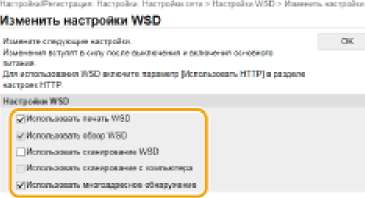

Щелкните [ОК]. Настройка протокола WSD

Выберите [Настройки WSD] [Изменить]. При необходимости настройте параметры.

[Использовать печать WSD]

Установите флажок, чтобы разрешить печать по протоколу WSD. Если печать по протоколу WSD не используется, снимите флажок.

[Использовать обзор WSD]

Установите флажок, чтобы получить от компьютера сведения об аппарате посредством протокола WSD. Флажок устанавливается автоматически при установке флажка [Использовать печать WSD].

[Использовать сканирование WSD]

WSD-сканирование позволяет сканировать документы на компьютере без установки драйвера сканера. Установите флажок, чтобы разрешить сканирование документов по протоколу WSD. Если сканирование по протоколу WSD не используется, снимите флажок.

[Использовать сканирование с компьютера]

Установите флажок, чтобы использовать сканирование WSD, управляя аппаратом с помощью панели управления. Флажок устанавливается только при установке флажка [Использовать сканирование WSD].

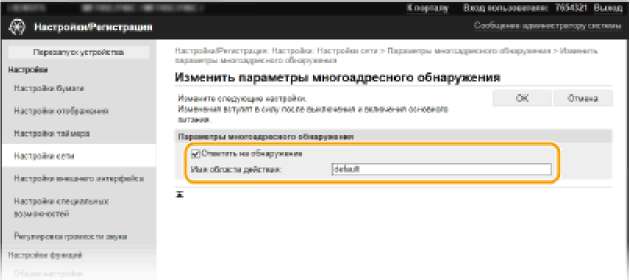

[Использовать многоадресное обнаружение]

Установите флажок, чтобы настроить аппарат для ответа на запрос многоадресного поиска. Если флажок не установлен, аппарат остается в спящем режиме даже после получения запросов многоадресного поиска.

Щелкните [ОК].

Перезапустите аппарат.

Настройка портов принтера

Ошибки печати могут возникать при изменении IP-адреса аппарата или при добавлении принтера с помощью папки принтера Windows. Такие ошибки, как правило, вызваны использованием неправильных параметров порта принтера. Например, может быть указан неправильный номер или тип порта. В этом случае печать невозможна, так как данные документа не могут быть переданы на аппарат. Чтобы устранить такую проблему, необходимо настроить параметры порта принтера на компьютере.

Для выполнения следующей процедуры необходимо войти в систему компьютера с учетной записью администратора.

1 Откройте папку принтеров.

2 Щелкните правой кнопкой мыши значок драйвера для этого аппарата и нажмите [Свойства принтера] или [Свойства].

Перейдите на вкладку [Порты] и настройте необходимые параметры.

Добавление порта

Если вы изменили IP-адрес аппарата или выбрали неправильный порт при установке драйверов из папки принтеров Windows, добавьте новый порт. Порты бывают двух типов: "Порт MFNP" и "Стандартный порт TCP/IP". Выберите тип порта в соответствии с используемой средой.

Стандартный порт TCP/IP

Это стандартный порт Windows. Если используется порт этого типа, необходимо добавлять новый порт при каждом изменении IP-адреса аппарата. Выбирайте порт этого типа, если аппарат используется в среде IPv6 или невозможно добавить порт MFNP.

Добавление порта MFNP

1 Щелкните [Добавить порт].

2 Выберите вариант [Canon MFNP Port] в пункте [Имеющиеся порты принтера] и нажмите [Новый порт].

3 Выберите [Автоматическое определение], выберите найденный аппарат и нажмите [Далее].

Если не удается обнаружить аппарат

Нажмите кнопку [Обновить]. Если проблему не удается устранить, выберите [IP-адрес] или [МАС-адрес], введите IP-адрес или МАС-адрес аппарата и нажмите [Далее].

4 Щелкните [Добавить] [Готово].

5 Щелкните [Закрыть].

Добавление стандартного порта TCP/IP

Щелкните [Добавить порт].

Выберите вариант [Standard TCP/IP Port] в пункте [Имеющиеся порты принтера] и нажмите [Новый порт].

3 Щелкните [Далее].

4 Введите IP-адрес или DNS-имя аппарата и нажмите [Далее].

> Поле [Имя порта] заполняется автоматически. Если требуется, измените его.

При появлении следующего экрана следуйте отображаемым на нем инструкциям.

*Если выбран пункт [Тип устройства], выберите [Сапоп Network Printing Device with P9100] в разделе [Обычное].

5 Щелкните [Готово].

6 Щелкните [Закрыть].

Изменение типа или номера порта

Если протокол печати (LPD или RAW) был изменен со стороны аппарата или изменился номер порта, необходимо также задать соответствующие настройки на компьютере. Для портов WSD выполнять эту операцию не требуется.

Щелкните [Настроить порт].

В разделе [Тип протокола] выберите [RAW] или [LPR] и измените [Номер порта]. 3 Щелкните [ОК].

Стандартный порт TCP/IP

Щелкните [Настроить порт].

В разделе [Протокол] выберите [1. RAW] или [2. LPR].

Если выбрано значение [1. RAW], измените [Номер порта].

Если выбрано значение [2. LPR], введите "Ip" в поле [Имя очереди].

3 Щелкните [ОК].

Удаление портов

Выберите порт, который требуется удалить, и нажмите кнопку [Удалить порт].

> Невозможно удалить порт, который в данный момент настроен как порт принтера. Чтобы удалить этот порт, выберите другой порт и нажмите кнопку [Применить], чтобы настроить его как новый порт принтера, затем удалите исходный порт.

Щелкните [ОК].

4 Щелкните [Закрыть].

Настройка сервера печати

Сервер печати позволяет снизить нагрузку на компьютер, с которого выполняется печать. Сервер печати также позволяет устанавливать драйверы на каждом компьютере посредством сети, что во многом упрощает процесс установки драйверов на каждый компьютер с помощью входящего в комплект диска CD-ROM/DVD-ROM. Для того чтобы задать компьютер в сети в качестве сервера печати, выполните настройки совместного использования принтера.

• Для выполнения следующей процедуры необходимо войти в систему компьютера с учетной записью администратора.

Возможность установки драйверов посредством сети может быть недоступна. Это зависит от типа операционной системы и битной архитектуры (32-битная или 64-битная) сервера печати и клиентских компьютеров.

Обратитесь к вашему системному администратору при внедрении сервера печати в область домена.

Осуществление управления именем подразделения с помощью сервера печати

• При установке драйвера принтера необходимо установить "Canon Driver Information Assist Service".

1 Откройте папку принтеров.

2 Щелкните правой кнопкой мыши значок драйвера принтера для этого аппарата и нажмите [Свойства принтера] или [Свойства].

Выберите [Доступ], выберите [Общий доступ к данному принтеру] и введите сетевое имя аппарата.

Нажмите кнопку [Настройка общего доступа], если она отображается. 4 При необходимости установите дополнительные драйверы.

Эта операция является обязательной для установки драйверов посредством сервера печати на других компьютерах с другой битной архитектурой.

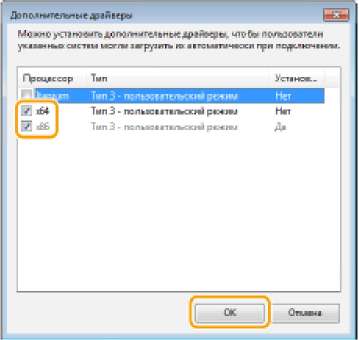

1 Щелкните [Дополнительные драйверы]. 2 Установите флажок, соответствующий битовой архитектуре других компьютеров, и щелкните [ОК].

Выберите из следующего списка дополнительные драйверы для операционной системы сервера печати.

Если вы не знаете, какая у вас установлена версия операционной системы Windows (32-разрядная или 64-разрядная ).

3 Вставьте прилагающийся диск CD-ROM/DVD-ROM в дисковод компьютера, нажмите [Обзор], чтобы задать папку, содержащую драйверы, и нажмите [ОК].

Если на сервере печати установлена 32-разрядная операционная система, выберите папки [intdrv] > [UFRII] > [russian] > [хб4] > [Driver] на прилагающемся диске CD-ROM/DVD-ROM.

Если на сервере печати установлена 64-разрядная операционная система, выберите папки [intdrv] > [UFRII] > [russian] [32BIT] [Driver] на прилагающемся диске CD-ROM/DVD-ROM.

4 Для установки дополнительных драйверов следуйте инструкциям на экране.

5 Щелкните [ОК].

Настройка аппарата для сетевой среды

Конфигурация сети может варьироваться в зависимости от ее назначения. Аппарат разработан с учетом совместимости с максимальным числом конфигураций сети и поддерживает ряд различных технологий. Обратитесь к администратору сети и задайте конфигурацию в соответствии с используемой сетевой средой.

Настройка параметров Ethernet

Ethernet представляет стандарт обмена данными в локальной сети (LAN). Можно задать режим связи и тип Ethernet. Обычно аппарат можно использовать и без изменения настроек по умолчанию, однако эти настройки можно изменить в соответствии с задачами сетевой среды.

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

3 Выберите <Настройки драйвера Ethernets

4 Выберите настройку параметров Ethernet автоматически или вручную.

Если включено автоматическое обнаружение, аппарат определит и автоматически настроит режим связи и допустимый тип сети Ethernet.

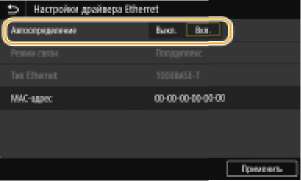

Автоматическая настройка параметров Ethernet

Выберите <Вкл.> в <Автоопределение>.

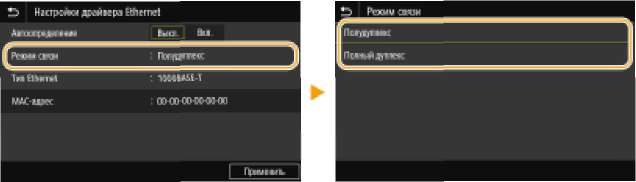

Настройка параметров Ethernet вручную

1 Выберите <Выкл.> в <Автоопределение>.

2 <Режим связи> выберите режим связи.

Попеременно отправляет и получает данные связи. Выберите, если аппарат подключен к сетевому устройству с использованием полудуплексной связи.

Одновременно отправляет и получает данные связи. Этот параметр рекомендуется использовать для большинства сред.

3 <Тип Ethernet> выберите тип Ethernet.

4 Выберите <Применить>.

Выберите <ОК>.

Перезапустите аппарат.

Изменение максимального блока передачи

В большинстве Ethernet-сетей максимальный размер пакета для отправки составляет 1500 байтов. Термином "пакет" обозначаются блоки данных, на которые разделяются исходные данные перед отправкой. Максимальный блок данных (MTU) может варьироваться в зависимости от особенностей сети. При необходимости настройки аппарата можно изменить. Дополнительные сведения можно получить у администратора сети.

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

3 Выберите <Настройки ТСР/1Р> <Размер MTU>.

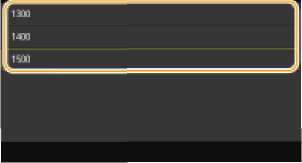

4 Выберите MTU.

5 Выберите <ОК>.

Перезапустите аппарат.

Настройка времени ожидания при подключении к сети

Если сеть поддерживает резервные подключения к нескольким коммутирующим концентраторам или мостам, требуется механизм, предотвращающий циклическую обработку пакетов. В качестве эффективного решения можно порекомендовать определить роль каждого порта коммутации. Тем не менее, обмен данными все равно может быть прерван на несколько десятков секунд сразу после изменения способа подключения сетевых устройств или добавления нового устройства. При возникновении проблемы этого типа задайте время ожидания при подключении к сети.

1 Выберите <Меню> на экране Главный.

2 Выберите <Настройки> <Сеть>.

3 При появлении экрана входа в систему введите правильные идентификатор и PIN-код.

Выберите <Время ожид.соед.при запуске>.

4 Введите время ожидания, необходимое для установления связи в сетью, затем выберите <Применить>.

Настройка DNS

DNS (служба доменных имен) представляет собой службу, выполняющую разрешение имени, которое связывает имя узла (или домена) с IP-адресом. При необходимости настройте параметры DNS, mDNS или DHCP. Обратите внимание, что процедуры настройки DNS для IPv4 и IPv6 могут отличаться.

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Щелкните [Настройки сети].

4 Настройте параметры DNS.

Настройка DNS IPv4

Выберите [Настройки IPv4] > [Изменить]. Настройте параметры DNS IPv4.

[Настройки варианта DHCP]

[Получить имя хоста]

Установите этот флажок, чтобы включить параметр 12 для получения имени узла от сервера DHCP.

[Динамическое обновление DNS]

Установите этот флажок, чтобы включить параметр 81 для динамического обновления записей DNS посредством сервера DHCP.

[Получить адрес сервера DNS]

Установите этот флажок, чтобы включить параметр б для получения адреса DNS-сервера от сервера DHCP.

[Получить имя домена]

Установите этот флажок, чтобы включить параметр 15 для получения имени домена от сервера DHCP.

[Получить адрес сервера WINS]

Установите этот флажок, чтобы включить параметр 44 для получения адреса сервера WINS от сервера DHCP.

[Получить адрес сервера SMTP]

Установите этот флажок, чтобы включить параметр 69 для получения адреса SMTP-сервера от сервера DHCP.

[Получить адрес сервера POP]

Установите этот флажок, чтобы включить параметр 70 для получения адреса РОРЗ-сервера от сервера DHCP.

[Настройки DNS]

[Адрес первичного сервера DNS]

Введите IP-адрес DNS-сервера.

[Адрес вторичного сервера DNS]

Введите IP-адрес дополнительного DNS-сервера (если есть).

[Имя хоста]

Введите имя узла аппарата (цифры и буквы), которое будет зарегистрировано для DNS-сервера.

[Имя домена]

Введите имя домена (буквы и цифры), к которому принадлежит устройство (например, "example.com").

[Динамическое обновление DNS]

Установите флажок для динамического обновления записей DNS при каждом изменении IP-адреса аппарата. При указании интервала между обновлениями задайте значение времени в текстовом поле [Интервал динамического обновления DNS].

[Настройки mDNS]

[Использовать mDNS]

Используемый Bonjour, протокол mDNS (многоадресный DNS) представляет собой протокол, связывающий имя узла с IP-адресом без использования DNS. Чтобы включить mDNS, установите флажок и введите имя mDNS в текстовом поле [Имя mDNS].

Щелкните [ОК]. Настройка DNS IPv6

Выберите [Настройки IPv6] [Изменить].

Настройте параметры DNS IPv6.

Необходимо установить флажок [Использовать IPv6], чтобы выполнить настройку параметров.

[Настройки варианта DHCP]

[Получить адрес сервера DNS]

Установите этот флажок, чтобы включить параметр 23 для получения адреса DNS-сервера от сервера DHCP.

[Получить имя домена]

Установите этот флажок, чтобы включить параметр 24 для получения имени домена от сервера DHCP.

[Настройки DNS]

[Адрес первичного сервера DNS]

Введите IP-адрес DNS-сервера. Ввод адресов, начинающихся на "ff" (или групповых адресов) не допускается.

[Адрес вторичного сервера DNS]

Введите IP-адрес дополнительного DNS-сервера (если есть). Ввод адресов, начинающихся на "ff" (или групповых адресов) не допускается.

[Использовать то же имя хоста/имя домена, что и для IPv4]

Установите этот флажок для использования того же имени узла и доменного имени, что и в IPv4.

[Имя хоста]

Введите имя узла аппарата (цифры и буквы), которое будет зарегистрировано для DNS-сервера.

[Имя домена]

Введите имя домена (буквы и цифры), к которому принадлежит устройство (например, "example.com").

[Динамическое обновление DNS]

Установите флажок для динамического обновления записей DNS при каждом изменении IP-адреса аппарата. Чтобы задать типы адресов, которые необходимо зарегистрировать для DNS-сервера, установите этот флажок для [Регистрация адреса вручную], [Регистрация адреса с учетом состояния] или [Регистрация адреса без учета состояния]. Чтобы указать интервал между обновлениями, задайте значение времени в текстовом поле [Интервал динамического обновления DNS].

[Настройки mDNS]

[Использовать mDNS]

Используемый Bonjour протокол mDNS (многоадресный DNS) представляет собой протокол, связывающий имя узла с IP-адресом без использования DNS. Установите этот флажок для активации mDNS.

[Использовать то же имя mDNS, что и для IPv4]

Установите этот флажок для использования того же имени mDNS, что и в IPv4. Чтобы задать другое имя, снимите флажок и введите имя mDNS в текстовом поле [Имя mDNS].

Щелкните [ОК]. Перезапустите аппарат.

Настройка SMB

SMB (блок сообщений сервера) представляет собой протокол для общего доступа к ресурсам (например, файлам и принтерам) для нескольких устройств в сети. Аппарат использует SMB для сохранения сканированных документов в общую папку. В зависимости от особенностей сети, возможно, потребуется настроить имя NetBIOS и имя рабочей группы.

Имя NetBIOS

В сети под управлением Windows, использующей NetBIOS имена NetBIOS используются для определения компьютеров, подключенных к сети, а также для общего доступа к файлам и другим сетевым службам. Большинство компьютеров используют имя компьютера наравне с именем NetBIOS.

Имя рабочей группы

Имя рабочей группы представляет собой имя, используемое для объединения нескольких компьютеров в группу, чтобы обеспечить доступ к основным функциям сети (например, общий доступ к файлам) для сети под управлением Windows. Укажите имя рабочей группы для определения группы, к которой принадлежит аппарат.

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Выберите [Настройки сети] [Настройки SMB].

4 Щелкните [Изменить].

Укажите необходимые параметры.

[Имя NetBIOS]

Введите имя NetBIOS для аппарата (буквы и цифры).

[Имя рабочей группы]

Введите имя рабочей группы (буквы и цифры), к которой принадлежит аппарат.

Регистрация имен NetBIOS или имен рабочих групп, начинающихся с символа звездочки для WINS-сервера не допускается.

Щелкните [ОК].

Перезапустите аппарат.

Настройка WINS

WINS (Windows Internet Name Service) — это служба разрешения имен, которая связывает имя NetBIOS (имя компьютера или принтера в сети SMB) с IP-адресом. Чтобы включить WINS, необходимо задать сервер WINS.

Для указания параметров сервера WINS необходимо задать имя NetBIOS и имя рабочей группы.

Эта функция недоступна в сети IPv6.

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Выберите [Настройки сети] [Настройки WINS].

4 Щелкните [Изменить].

Установите флажок [Разрешение WINS] и настройте необходимые параметры.

[Разрешение WINS]

Установите флажок для использования WINS для разрешения имен. Если WINS не используется, снимите флажок.

[Адрес сервера WINS]

Настройка Введите IP-адрес сервера WINS.

> Если IP-адрес сервера WINS получен от сервера DHCP, полученный IP-адрес переопределяет IP-адрес, введенный в текстовом поле [Адрес сервера WINS].

5 Щелкните [OK].

Перезапустите аппарат.

Регистрация серверов LDAP

Если в сети есть сервер LDAP, можно найти на сервере номера факсов и адреса электронной почты, а затем задать их в качестве мест назначения или зарегистрировать их в адресной книге. Обратите внимание, что в случае включения аутентификации функции отправки вам необходимо зарегистрировать сервер, используемый для аутентификации. Можно зарегистрировать не более пяти серверов LDAP для поиска и аутентификации аппарата. Зарегистрируйте серверы LDAP с помощью Удаленного ИП.

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Щелкните [Настройки сервера LDAP].

4 Щелкните [Регистрировать новый сервер] для [Сервер LDAP (для поиска)] или [Сервер LDAP (для аутентификации)].

Регистрацию серверов LDAP необходимо выполнить раздельно либо для поиска, либо для аутентификации. Чтобы использовать сервер LDAP для поиска адресатов факсов или электронной почты, зарегистрируйте его для поиска; чтобы использовать сервер для аутентификации отправки электронной почты или факсов, зарегистрируйте его для аутентификации.

Для редактирования зарегистрированной информации сервера Перейдите по ссылке в [Имя сервера], чтобы открыть окно редактирования.

Для удаления зарегистрированной информации сервера

Щелкните [Удалить] справа от имени сервера, подлежащего удалению, щелкните [ОК].

Зарегистрируйте сервер LDAP.

Зарегистрируйте сервер, используемый для поиска

Зарегистрируйте сервер для поиска адресатов факсов или сообщений электронной почты.

[Имя сервера]

Введите имя, которое будет назначено серверу LDAP.

[Адрес сервера]

Введите IP-адрес сервера LDAP или введите имя узла этого сервера, содержащее алфавитно-цифровые символы.

[Адрес сервера] и DNS

Во избежание ошибок при поиске адресатов обязательно проверьте соответствие следующим условиям:

Если для [Адрес сервера] задано имя узла, убедитесь в том, что сервер DNS доступен в сети.

Если для пункта [Адрес сервера] задан IP-адрес, проверьте, не поддерживает ли сервер DNS только прямой поиск. Если сервер поддерживает только прямой поиск, выберите [Не использовать] или [Использовать] для [Сведения для входа в систему]. Если вы выбрали [Использовать (защитная аутентификация)], убедитесь в том, что сервер DNS поддерживает также обратный просмотр.

[Место начала поиска]

Укажите узел в информационном дереве каталогов (ИДК), в котором необходимо начать поиск. Если оставить это текстовое поле пустым, аппарат начинает поиск с произвольного узла, выбранного автоматически.

При указании узла введите "DC=" и далее имя узла (строка символов с разделением точками в доменном имени Active Directory) и разделите записи запятыми.

[Использовать TLS]

Установите этот флажок, чтобы зашифровать обмен данными с сервером LDAP с помощью TLS.

Это доступно только при выборе [Использовать] или [Использовать (защитная аутентификация)] в [Сведения для входа в систему].

[Номер порта]

Введите номер порта, используемого для обмена данными с сервером LDAP.

[Тайм-аут поиска]

Укажите максимальную длительность поиска, выполняемого аппаратом.

[Сведения для входа в систему]

Выберите [Не использовать], [Использовать] или [Использовать (защитная аутентификация)] в зависимости от типа аутентификации, реализуемого сервером LDAP. Если выбрано значение [Использовать] или [Использовать (защитная аутентификация)], необходимо задать имя пользователя и пароль.

[Отображать экран аутентификации при поиске]

Установите этот флажок, чтобы обязать пользователей вводить имя пользователя и пароль при создании запроса на поиск. Если флажок [Использовать те же сведения для аутентификации, что и при запуске операции отправки] установлен, имя пользователя и пароль, используемые при отправке факсов или сканированных документов, также используются здесь. Если этот флажок снят, для аутентификации используются данные, введенные в полях [Имя пользователя] и [Пароль].

[Использовать те же сведения для аутентификации, что и при запуске операции отправки]

Укажите, следует ли использовать при поиске данные для аутентификации, которые использовались для функции факса или сканирования. Этот флажок обычно отображается установленным; однако он действителен, только если установлен флажок [Отображать экран аутентификации при поиске].

[Имя пользователя]

Введите имя пользователя аппарата, которое было зарегистрировано для сервера LDAP.

Если вы выбрали [Использовать] для [Сведения для входа в систему], введите имя пользователя в виде "(имя домена\(имя пользователя)" (пример: domain1\user1).

Если выбран параметр [Использовать (защитная аутентификация)], введите только имя пользователя (например: пользователи).

[Задать/Изменить пароль]

Чтобы задать или изменить пароль, установите этот флажок и введите алфавитно-цифровые символы в текстовое поле [Пароль].

[Имя домена]

Если для [Сведения для входа в систему] выбран параметр [Использовать (защитная аутентификация)], введите алфавитно-цифровые символы имени дерева каталогов в Active Directory.

[Подтвердить сертификат TLS для доступа к серверу LDAP]

Установите этот флажок для проверки сертификата при шифровании связи с сервером LDAP с помощью TLS. Кроме того, установите флажок [Добавить CN к позициям для проверки], если требуется.

Регистрация сервера аутентификации

В случае ограниченного доступа к функциям факса и сканирования необходимо зарегистрировать сервер, используемый для аутентификации.

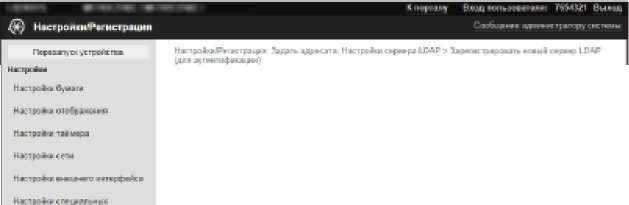

Зарегистрировать новый сервер LDAP

[Имя сервера]

Введите имя, которое будет назначено серверу LDAP.

[Адрес сервера]

Введите IP-адрес сервера LDAP или введите имя узла этого сервера, содержащее алфавитно-цифровые символы.

[Адрес сервера] и DNS

Во избежание ошибок при поиске адресатов обязательно проверьте соответствие следующим условиям:

Если для [Адрес сервера] задано имя узла, убедитесь в том, что сервер DNS доступен в сети.

Если для пункта [Адрес сервера] задан IP-адрес, проверьте, не поддерживает ли сервер DNS только прямой поиск. Если сервер поддерживает только прямой поиск, выберите [Использовать] для [Сведения для входа в систему]. Если вы выбрали [Использовать (защитная аутентификация)], убедитесь в том, что сервер DNS поддерживает также обратный просмотр.

[Место начала поиска]

Укажите узел в информационном дереве каталогов (ИДК), в котором необходимо начать поиск. Если оставить это текстовое поле пустым, аппарат начинает поиск с произвольного узла, выбранного автоматически.

> При указании узла введите "DC=" и далее имя узла (строка символов с разделением точками в доменном имени Active Directory) и разделите записи запятыми. Например, если используется доменное имя "john.example.com", введите "DC=john,DC=example,DC=com".

[Использовать TLS]

Установите этот флажок, чтобы зашифровать обмен данными с сервером LDAP с помощью TLS.

Это доступно только при выборе [Использовать] в [Сведения для входа в систему].

[Номер порта]

Введите номер порта, используемого для обмена данными с сервером LDAP.

[Тайм-аут аутентификации/получения атрибута]

Укажите продолжительность аутентификации и получения атрибутов.

[Атрибут имени пользователя]

Введите имя атрибута, состоящее из алфавитно-цифровых символов, для сравнения с именем пользователя, указанным во время аутентификации (например, "sAMAccountName").

> Не требуется, если в поле Сведения для входа в систему выбрано значение [Использовать (защитная аутентификация)].

[Атрибут адреса электронной почты]

Введите имя атрибута, состоящее из алфавитно-цифровых символов, которое будет использоваться для получения адреса электронной почты с сервера аутентификации (например, "mail").

[Сведения для входа в систему]

Выберите [Использовать] или [Использовать (защитная аутентификация)] в зависимости от типа аутентификации, реализуемого сервером LDAP.

[Использовать ИД администратора системы]

Если в поле [Сведения для входа в систему] выбрано значение [Использовать], это указывает на то, используется ли аутентификация с помощью ИД администратора системы. Чтобы использовать ИД администратора системы, установите соответствующий флажок и укажите имя пользователя и пароль для аутентификации. Если снять этот флажок, вход в систему будет анонимным (без имени пользователя).

[Имя пользователя]

Введите имя пользователя аппарата, зарегистрированного на сервере LDAP в форме "(доменное имя)\ (имя пользователя)" (например, domain1\user1).

[Задать/Изменить пароль]

Чтобы задать или изменить пароль, установите этот флажок и введите алфавитно-цифровые символы в текстовое поле [Пароль].

[Имя домена]

Если для [Сведения для входа в систему] выбран параметр [Использовать (защитная аутентификация)], введите алфавитно-цифровые символы имени дерева каталогов в Active Directory (например: example.com).

[Подтвердить сертификат TLS для доступа к серверу LDAP]

Установите этот флажок для проверки сертификата при шифровании связи с сервером LDAP с помощью TLS. Кроме того, установите флажок [Добавить CN к позициям для проверки], если требуется.

Щелкните [ОК].

Мониторинг и контроль аппарата с помощью SNMP

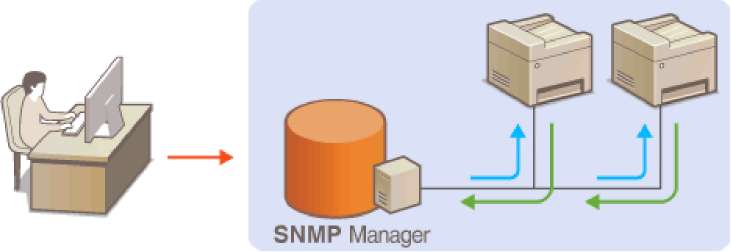

Простой протокол сетевого управления (SNMP) представляет собой протокол для мониторинга и контроля устройств связи в сети с помощью базы данных MIB. Аппарат поддерживает версию протокола SNMPvi и версию с расширенными функциями безопасности SNMPv3. Статус аппарата можно проверить с помощью компьютера при печати документов или использовать для этого Удаленный И П. Можно разрешить использование SNMPvi или SNMPv3 по отдельности или одновременно. Укажите настройки для каждой версии в соответствии с особенностями сетевой среды и конкретными задачами.

SNMPvi использует данные с именем "сообщество" для определения области обмена данными по протоколу SNMP. Поскольку такие данные предоставляются в сети в виде обычного текста, сеть может быть уязвимой для атак злоумышленников. В целях безопасности сети рекомендуется отключить SNMPvi и использовать SNMPv3.

SNMPV3

Протокол SNMPv3 позволяет реализовать управление сетевыми устройствами с использованием надежных функций защиты. Обратите внимание, что перед настройкой SNMPv3 необходимо активировать TLS для Удаленного ИП.

• Аппарат не поддерживает функцию уведомлений об аварийном прерывании протокола SNMP.

• Для изменения номера порта SNMP см. раздел Изменение номеров портов.

• При установке на компьютере, подключенном к сети, программное обеспечение управления SNMP позволяет дистанционно настраивать, отслеживать и контролировать аппарат с компьютера.

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Выберите [Настройки сети] [Настройки SNMP].

4 Щелкните [Изменить].

Укажите параметры SNMPvi.

Перейдите к следующему шагу, если изменение параметров SNMPvi не требуется.

Изменить настроят 3NMP

[Использовать SNMPvi]

Установите этот флажок, чтобы активировать SNMPvi. Остальные параметры SNMPvi можно указать только в том случае, если установлен этот флажок.

[Использовать имя сообщества 1]/[Использовать имя сообщества 2]

Установите этот флажок, чтобы указать имя сообщества. Если указывать имя сообщества не требуется, снимите флажок.

[Имя сообщества]

Введите алфавитно-цифровые символы для имени сообщества.

[Разрешение на доступ к MIB]

Для каждого сообщества выберите значение [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.

[Использовать специальное сообщество]

Специальное сообщество представляет собой предварительно настроенное сообщество, ориентированное исключительно на администраторов, использующих программное обеспечение Canon (например, iW Management Console). Установите этот флажок, чтобы использовать специальное сообщество и укажите [Разрешение на доступ к MIB]. Если использовать специальное сообщество не требуется, снимите флажок.

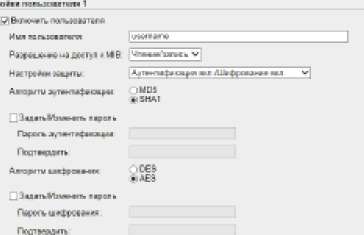

Укажите параметры SNMPv3.

Перейдите к следующему шагу, если изменение параметров SNMPv3 не требуется.

[Использовать SNMPv3]

Установите этот флажок, чтобы активировать SNMPv3. Остальные параметры SNMPv3 можно задать, только если установлен этот флажок.

[Включить пользователя]

Установите этот флажок, чтобы активировать [Настройки пользователя 1]/[Настройки пользователя 2]/ [Настройки пользователя 3]. Чтобы отключить параметры пользователя, снимите соответствующий флажок.

[Имя пользователя]

Введите алфавитно-цифровые символы для имени пользователя.

[Разрешение на доступ к MIB]

Выберите значение [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.

[Настройки защиты]

Выберите [Аутентификация вкл./Шифрование вкл.], [Аутентификация вкл./Шифрование выкл.] или [Аутентификация выкл./Шифрование выкл.] для желаемой комбинации настроек аутентификации и кодирования.

[Алгоритм аутентификации]

Если выбран вариант [Аутентификация вкл./Шифрование вкл.] или [Аутентификация вкл./Шифрование выкл.] в пункте [Настройки защиты], выберите соответствующий алгоритм аутентификации для сетевой среды.

[Алгоритм шифрования]

Если выбран вариант [Аутентификация вкл./Шифрование вкл.] в пункте [Настройки защиты], выберите соответствующей алгоритм шифрования для сетевой среды.

[Задать/Изменить пароль]

Чтобы задать или изменить пароль, установите флажок и введите новый из алфавитно-цифровых символов в текстовом поле [Пароль аутентификации] или [Пароль шифрования]. Для подтверждения введите тот же пароль в текстовом поле [Подтвердить]. Для алгоритмов проверки подлинности и шифрования можно задать отдельные пароли.

Укажите параметры получения сведений об управлении принтером.

С помощью протокола SNMP можно регулярно отслеживать и получать сведения об управлении принтером (протоколы печати и порты принтера) от компьютера в сети.

[Получить сведения об управлении принтером с хоста]

Установите этот флажок, чтобы разрешить мониторинг сведений об управлении принтером по протоколу SNMP. Для запрета мониторинга сведений об управлении принтером снимите этот флажок.

Щелкните [ОК].

Перезапустите аппарат.

Отключение SNMPvi

• Если протокол SNMPvi отключен, некоторые функции аппарата будут недоступны (например, получение сведений об аппарате посредством драйвера принтера).

Использование панели управления

• Настройки SNMP можно включить или выключить в <Меню>.

Одновременное включение SNMPvi и SNMPv3

• Если активрованы обе версии SNMP, рекомендуется задать для разрешений SNMPvi на доступ к объектам MIB значение [Только чтение]. Разрешение на доступ к объектам MIB можно задать отдельно в SNMPvi и SNMPv3 (а также для каждого из пользователей в SNMPv3). При выборе [Чтение/ запись] (разрешение на полный доступ) в SNMPvi снижается эффективность функций безопасности, которые отличают протокол SNMPv3, поскольку в этом случае большинством параметров аппарата можно управлять посредством SNMPvi.

Настройка режима FTP PASV

PASV представляет собой режим взаимодействия с FTP для передачи файлов. Для подключения к FTP-серверу через брандмауэр необходимо включить режим PASV. Вначале проверьте, установлен ли режим PASV на FTP-сервере.

Использование режима PASV для FTP зависит от сетевой среды и настроек FTP-сервера, на который осуществляется отправка данных. Дополнительную информацию можно получить у администратора сети.

<Меню> к <Настройки> <Сеть> <Настройки ТСР/IР> <Использовать режим FTP PASV> > <Включить> > <ОК> > Перезапустите аппарат

Настройка SNTP

Простой сетевой протокол синхронизации времени (SNTP) позволяет настроить системные часы, используя данные с сервера времени в сети. Если используется протокол SNTP, сервер времени периодически проверяется с заданным интервалом, поэтому всегда поддерживается точное время. Настройка времени выполняется на основе универсального глобального времени (UTC), поэтому необходимо указать часовой пояс перед тем, как приступить к настройке SNTP. Параметры SNTP можно задать с помощью Удаленного ИП.

SNTP аппарата поддерживает серверы NTP (версия 3) и SNTP (версии 3 и 4).

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Выберите [Настройки сети] [Настройки SNTP].

4 Щелкните [Изменить].

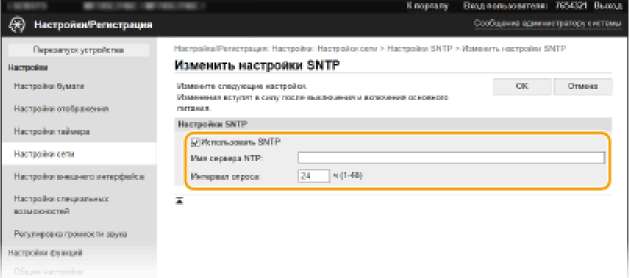

Установите флажок [Использовать SNTP] и настройте необходимые параметры.

[Использовать SNTP]

Установите этот флажок, чтобы использовать SNTP для синхронизации. Если использование SNTP не требуется, снимите флажок.

[Имя сервера NTP]

Введите IP-адрес сервера NTP или SNTP. Если в сети доступна служба DNS, можно вместо этого задать имя хоста (или полное доменное имя (FQDN)), состоящее из алфавитно-цифровых символов (например, ntp.example.com).

[Интервал опроса]

Укажите интервал между синхронизациями.

Щелкните [ОК].

Перезапустите аппарат.

Проверка связи с сервером NTP/SNTP

• Можно просмотреть состояние связи с зарегистрированным сервером, нажав [Настройки/ Регистрация] [Настройки сети] [Проверка сервера NTP] в разделе [Настройки SNTP]. Если подключение установлено успешно, отображается следующий результат. Следует учесть, что данная операция не влияет на системные часы.

Контроль аппарата с помощью систем управления устройствами

Сбор и управление различными сведениями о сетевых устройствах можно упростить за счет интеграции в сеть программного обеспечения управления, например iW Management Console*. Выполняется получение и распространение через сервер таких сведений, как параметры устройств и журналы ошибок. Если аппарат подключен к такой сети, iW Management Console выполняет в сети поиск аппарата, используя для сбора данных с аппарата (например, данные о состоянии питания) такие протоколы, как протокол поиска службы (SLP). Параметры SLP можно задать с помощью Удаленного И П. В этом разделе также приводится описание процедур настройки параметров для обмена данными между аппаратом и подключаемыми модулями для iW Management Console.

Настройка связи SLP с программным обеспечением управления

1 Запустите Удаленный ИП и войдите в систему в режиме администратора системы.

2 Нажмите [Настройки/Регистрация] на странице портала.

3 Щелкните [Настройки сети].

4 Укажите настройки SLP.

Настройка группового обнаружения устройств

1 Выберите [Параметры многоадресного обнаружения] [Изменить]. 2 Установите флажок [Ответить на обнаружение] и настройте необходимые параметры.

[Ответить на обнаружение]

Установите этот флажок, чтобы настроить аппарат для ответа на пакеты группового обнаружения программного обеспечения управления и разрешить мониторинг с помощью программного обеспечения управления.

[Имя области действия]

Чтобы включить аппарат в заданную область, введите алфавитно-цифровые символы для имени области.

3 Щелкните [ОК].

Уведомление программного обеспечения управления о статусе питания аппарата

1 Выберите [Настройки уведомления о спящем режиме] [Изменить]. 2 Установите флажок [Уведомить] и настройте необходимые параметры.

[Уведомить]

Установите этот флажок, чтобы уведомлять программное обеспечение управления о статусе питания аппарата. Если выбран параметр [Уведомить], аппарат блокирует нежелательный обмен данными в спящем режиме, что позволяет снизить общий уровень энергопотребления.

[Номер порта]

Измените номер порта для этой функции в соответствии с используемой сетевой средой.

[Количество маршрутизаторов для прохождения]

Укажите количество маршрутизаторов, через которые могут проходить пакеты уведомления.

[Интервал уведомления]

Укажите интервал отправки аппаратом уведомлений о статусе питания программного обеспечения управления.

Щелкните [ОК].

Перезапустите аппарат.

Настройка параметров связи между аппаратом и подключаемыми модулями

Можно задать параметры, обеспечивающие связь между аппаратом и подключаемыми модулями iW Management Console. Использование подключаемых модулей позволяет управлять настройками аппарата из iW Management Console.

<Меню> > <Настройки> <Сеть> > <Управление настр. устр-ва> <Включить>

Установка драйверов

Установите на компьютер различные драйверы и сопутствующее программное обеспечение.

Перед тем, как приступить к установке, выполните необходимую подготовку.

Заранее установите дополнительные устройства на основной блок.

Если аппарат поставляется с CD-ROM/DVD-ROM, вставьте CD-ROM/DVD-ROM в привод компьютера.

Драйверы и программное обеспечение, которые вы будете использовать, можно загрузить с веб-сайта Canon.

После выхода новых версий драйверов и программного обеспечения они размещаются на вебсайте Canon. При необходимости их можно загрузить, проверив требования, которые они предъявляют к системе.

В зависимости от аппарата или условий эксплуатации некоторые функции могут быть недоступны.

Некоторые драйверы могут не поддерживаться в определенных ОС. Дополнительные сведения о поддержке новейших операционных систем см. на веб-сайте Canon.

Выполните к установку.

Установить драйверы невозможно, если в [Параметры брандмауэра] запрещены отправка и получение IP-адреса.

Если отправка и получение IP-адреса компьютера, на котором установлены драйверы, отключены в разделе [Параметры брандмауэра], выполнять печать и отправку факсов с этого компьютера невозможно.

при использовании материалов ссылка на сайт компании awella.ru обязательна

Помогла информация на сайте ?

Оставьте отзыв о работе нашей компании !
