Компоненты и их функции на Canon i-SENSYS MF4410DN

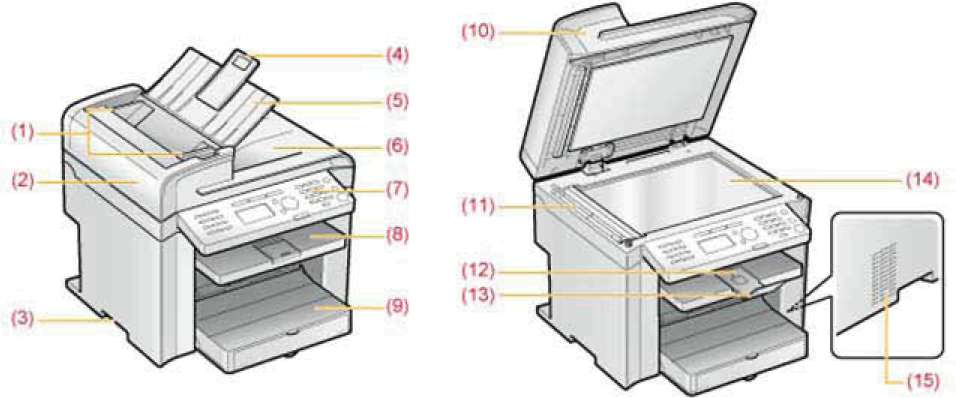

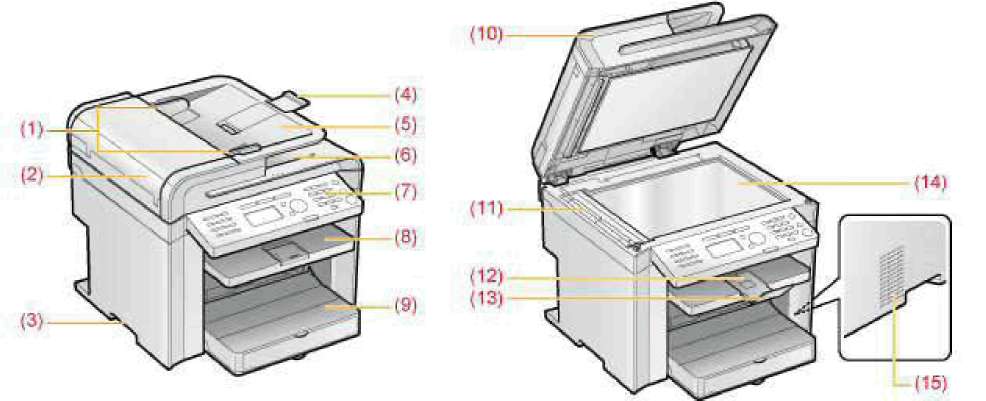

Компоненты и их функции
(1) Направляющие для документов
Служат для настройки на ширину документа.
(2) Крышка податчика
Откройте эту крышку для устранения замятия бумаги.
(3) Ручки для перемещения
Возьмитесь за эту ручку при подъеме или транспортировке аппарата.
(4) Удлинитель лотка
Выдвиньте удлинитель лотка, если бумага (например формата Legal) свисает с лотка подачи документов.
(5) Лоток подачи документов Служит для размещения документов.
(6) Лоток возврата документов Служит для возврата документов.
(7) Панель управления
С помощью этой панели выполняется управление аппаратом.
(8) Выводной лоток
Служит для вывода копий, напечатанных документов и факсов.
(9) Кассета для бумаги
Служит для загрузки бумаги. "Кассета для бумаги"
(10) Податчик - Податчик может выполнять непрерывное автоматическое сканирование документов.
(11) Область сканирования
Служит для сканирования документов, поступающих из податчика.
(12) Удлинитель выводного лотка
Позволяет удлинить лоток для крупноформатной бумаги.
(13) Стопор для бумаги
Предотвращает падение листов бумаги из выводного лотка.
(14) Стекло экспонирования Служит для размещения документа.
(15) Вентиляционные отверстия - Предназначены для охлаждения внутренних частей аппарата.
Для обеспечения правильного охлаждения оставьте достаточно свободного места вокруг аппарата.
(16) Крышка стекла экспонирования - Защищает стекло экспонирования.

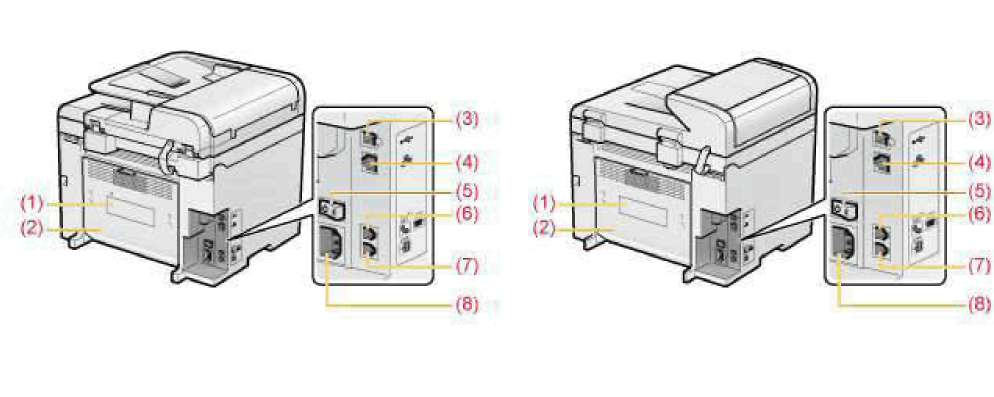

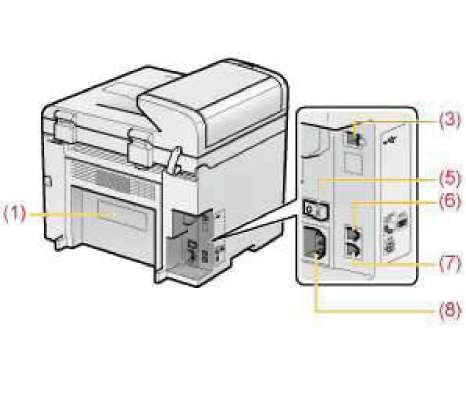

Задняя сторона
(1) Табличка с расчетными характеристиками
Здесь указаны средние значения требуемого напряжения и тока.
(2) Задняя крышка - Откройте эту крышку для устранения замятия бумаги.
(3) USB-порт
Служит для подключения к компьютеру с помощью кабеля USB.
(4) Порт локальной сети - Служит для подключения к сети с помощью кабеля локальной сети.
(5) Переключатель питания
Служит для включения и выключения питания.
(6) Гнездо внешнего устройства - Служит для подключения внешнего телефона или дополнительной телефонной трубки.
(7) Гнездо подключения телефонной линии
Служит для подключения телефонной линии.
(8) Гнездо питания
Служит для подключения шнура питания.

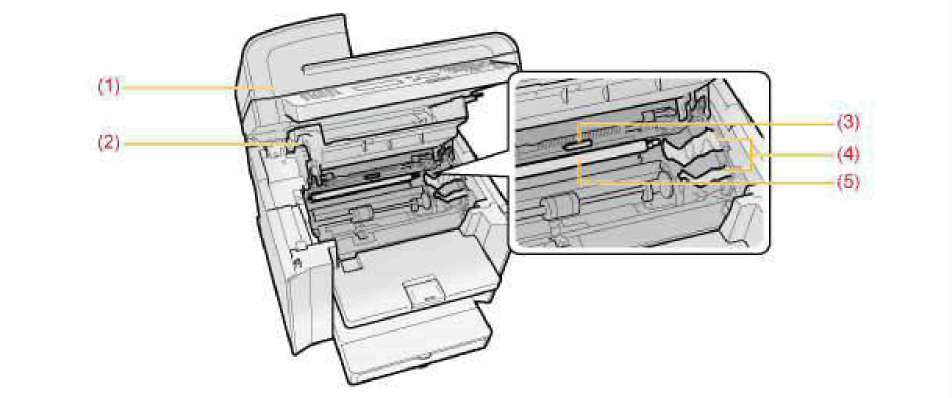

Внутренние детали
(1) Платформа сканирования
Откройте эту платформу для замены картриджа новым или устранения замятия бумаги.
(2) Крышка тонера
Откройте эту крышку для замены картриджей или устранения замятия бумаги.
(3) Направляющая выхода бумаги
Откройте эту направляющую для устранения замятия бумаги.
(4) Направляющие тонера
При установке вставьте выступающие части картриджа в эти направляющие.
(5) Валик переноса
Выполняет перенос тонера на бумагу.

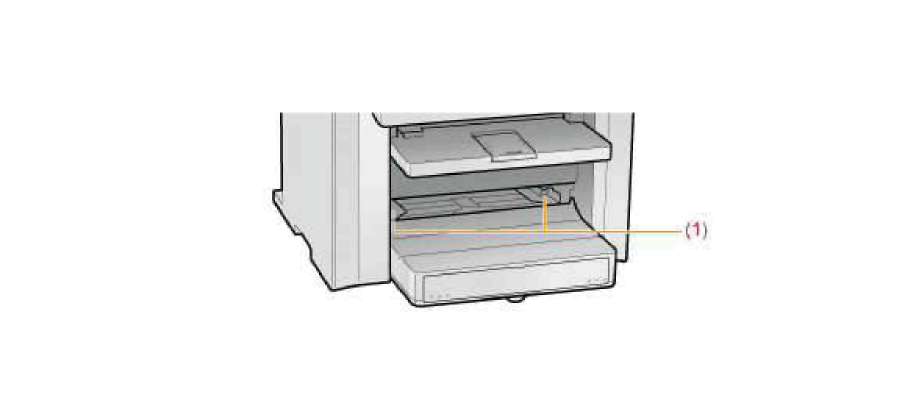

Универсальный лоток
(1) Направляющие для бумаги
Служат для настройки на ширину бумаги.

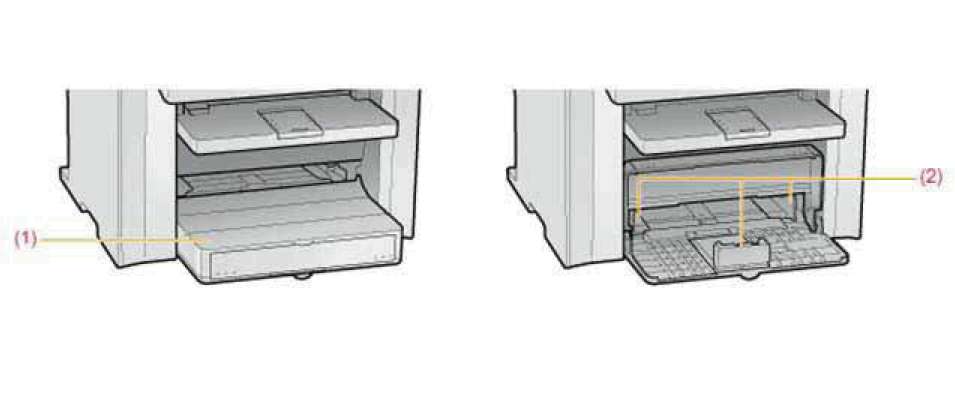

Кассета для бумаги
(1) Пылезащитная крышка
Защищает бумагу в кассете для бумаги от грязи и пыли. (2) Направляющие для бумаги
Отрегулируйте направляющие для бумаги в соответствии с форматом бумаги.
