Замена картриджей в Minolta Magicolor 1600

Типы и номера

Тип принтера	Номер узла принтера	Тип тонер-картриджа	Номер узла
AM	А034 011	стандартной емкости -желтый (Y)	A0V3 05F
		стандартной емкости - малиновый (М)	A0V3 OAF
		стандартной емкости - бирюзовый (С)	A0V3 0GF
		высокой емкости - черный (К)	A0V3 01F
		высокой емкости - желтый (Y)	A0V3 06F
		высокой емкости - малиновый (М)	A0V3 0CF
		высокой емкости - бирюзовый (С)	A0V3 0HF
ЕС	А034 021	стандартной емкости -желтый (Y)	A0V3 05Н
		стандартной емкости - малиновый (М)	A0V3 ОАН
		стандартной емкости - бирюзовый (С)	A0V3 0GH
		высокой емкости - черный (К)	A0V3 01Н
		высокой емкости - желтый (Y)	A0V3 06Н
		высокой емкости - малиновый (М)	A0V3 ОСН
		высокой емкости - бирюзовый (С)	A0V3 ОНН
АР	А034 041	стандартной емкости -желтый (Y)	A0V3 05К
		стандартной емкости - малиновый (М)	A0V3 OAK
		стандартной емкости - бирюзовый (С)	A0V3 0GK
		высокой емкости - черный (К)	A0V3 01К
		высокой емкости - желтый (Y)	A0V3 06К
		высокой емкости - малиновый (М)	A0V3 0CK
		высокой емкости - бирюзовый (С)	A0V3 0HK

Тип принтера	Номер узла принтера	Тип	Номер узла
GC	А034 081	стандартной емкости - желтый (Y)	A0V3 05N
		стандартной емкости - малиновый (М)	A0V3 0AN
		стандартной емкости - бирюзовый (С)	A0V3 0GN
		высокой емкости - черный (К)	A0V3 01N
		высокой емкости - желтый (Y)	A0V3 06N
		высокой емкости - малиновый (М)	A0V3 0CN
		высокой емкости - бирюзовый (С)	A0V3 0HN

Для достижения оптимальной производительности и качества печати пользуйтесь фирменными тонер-картриджами компании KONICA MINOLTA исключительно соответствующего ТИПА.

Хранение

В фирменной упаковке до тех пор, пока не настанет необходимость в их установке.

В сухом, прохладном месте, защищенном от прямых солнечных лучей (из-за перепадов температур).

Температура хранения должна составлять не более 35 °С (95 °F) при относительной влажности воздуха не более 85 % (без конденсации). Резкое перемещение их с мороза в теплое, влажное помещение может привести к конденсации влажности, что негативно отразится на качестве печати. В связи с этим рекомендуется перед установкой отогреть в течение часа в помещении.

В горизонтальном положении при манипуляции и хранении.

Не переворачивайте и не храните их в вертикальном положении или вверх ногами, тонер может внутри слежаться или неравномерно рассыпаться.

Не подвергайте их воздействию морского воздуха или коррозийных газов типа аэрозолей.

В процессе замены проследите за тем, чтобы тонер не высыпался. Рассыпанный тонер немедленно сотрите сухой, мягкой салфеткой.

Полный расход тонера сигнализируется соответствующим горящим индикатором. При замене действуйте следующим образом.

1 Выясните на панели управления какой именно тонер кончился. В следующем примере описывается порядок замены малинового.

При опорожнении загорается соответствующий индикатор и пустой автоматически разворачивается в положение замены. В таком случае пропустите действия поп. 2 и перейдите к п. 3.

Путем выполнения одной из нижеследующих операций переключите принтер в режим Замены тонера.

•    Нажмите кнопку Rotate Toner.

•    В утилите Удаленная панель выберите на вкладке Панель пункт Заменить тонер, а затем щелкните по кнопке Повернуть т.-карт..

Принтер перейдет в режим Замены тонера и загорится индикатор малинового тонера.

При каждом последующем нажатии кнопки Rotate Toner, в положение замены перемещаются поочередно бирюзовый, черный и желтый. При этом загорается соответствующий индикатор, находящегося в положении замены.

При необходимости отменить режим Замены тонера, нажмите кнопку Clear.

Прежде чем открывать переднюю крышку откройте Лоток 1, если он еще не открыт.

4 Убедитесь в том, что вперед сместился тот, который надо заменить. Рукоятки окрашены в соответствующие цвета.

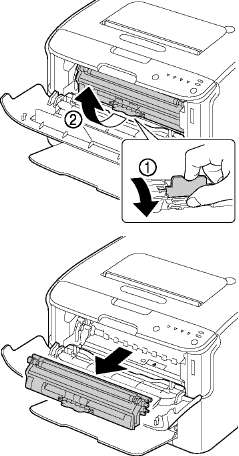

Жмите на рукоятку вниз до тех пор, пока он не освободится и слегка не выдвинется на вас. Выньте его.

Не прокручивайте карусель с ними вручную. Не пытайтесь прокрутить карусель силой, это может привести к выходу ее из строя.

Не прикасайтесь к обозначенным на рисунке контактам.

При ликвидации пустого соблюдайте действующие в стране правила. Не бросайте его в огонь.

Подготовьте новый для замены.

Встряхните его несколько раз так, чтобы тонер в нем разместился равномерно.

Прежде чем трясти, убедитесь в том, что прочно закрыта крышка ролика.

Снимите крышку с ролика.

Не прикасайтесь к ролику и постарайтесь не поцарапать его.

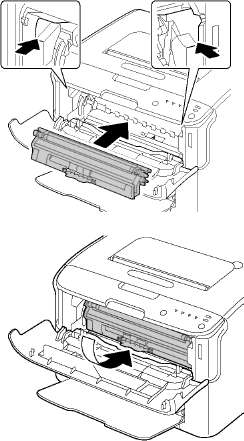

Подравняйте штифты с обеих сторон с их направляющими и вставьте в принтер.

Прежде чем задвинуть, убедитесь в том, что его цвет совпадает с цветом щитка на карусели.

Не прикасайтесь к обозначенным на рисунке контактам.

Прижмите так, чтобы он стал на свое место.

Закройте переднюю крышку.

Для замены другого цвета, закройте переднюю крышку и проверьте какой именно индикатор горит, сигнализируя необходимость замены соответствующего (по необходимости нажмите кнопку Rotate Toner).

Путем нажатия кнопки Clear выполните перезапуск принтера и отмените сигнализацию индикаторов.

После замены принтер должен выполнить цикл калибровки (длится около 2 минут). Открытие верхней или передней крышки до перезапуска принтера приведет к приостановке цикла калибровки и его повторению после закрытия крышки.

Замена всех одновременно

В процессе замены проследите за тем, чтобы тонер не высыпался. Рассыпанный тонер немедленно сотрите сухой, мягкой салфеткой.

Заменить одновременно все можно с помощью режима Замены всех тонеров.

При использовании режима Замены всех тонеров, действуйте следующим образом.

1 Путем выполнения одной из нижеследующих операций переключите принтер в режим Замены всех тонеров.

•    Придержите кнопку Rotate Toner в нажатом положении более 10 секунд.

•    В утилите Удаленная панель выберите на вкладке Панель пункт Выдвинуть все тонеры, а затем щелкните по кнопке Повернуть т.-карт..

Принтер перейдет в режим Замены всех тонеров и загорится индикатор малинового тонера.

При необходимости отменить режим Замены всех тонеров, нажмите кнопку Clear.

2 Путем выполнения действий по пп. 3 - 11.

Идентичным образом замените бирюзового, черного и желтого цвета.

Путем нажатия кнопки Clear выполните перезапуск принтера и отмените сигнализацию индикаторов.

После замены принтер должен выполнить цикл калибровки (длится около 2 минут). Открытие верхней или передней крышки до перезапуска принтера приведет к приостановке цикла калибровки и его повторению после закрытия крышки.

Замена блока отображения

При замене блока отображения, руководствуйтесь следующей таблицей. Для достижения оптимальной производительности и качества печати, пользуйтесь только фирменными блоками отображения компании KONICA MINOLTA, предназначенными для конкретного типа принтера согласно следующей таблице. Тип устройства и номера узлов блоков отображения указаны в паспортной табличке заказа , имеющейся с внутренней стороны верхней крышки устройства.

Тип принтера	Номер узла принтера	Наименование узла	Номер узла блока отображения
AM	А034 011	Блок отображения	A0VU011
ЕС	А034 021		AOVU 0Y1
АР	А034 041		AOVU 0Y1
GC	А034 081		AOVU 0Y1

Для достижения оптимальной производительности и качества печати пользуйтесь фирменными блоками отображения компании KONICA MINOLTA исключительно соответствующего ТИПА.

Откройте верхнюю крышку.

При наличии в приемном лотке бумаги, прежде чем открывать верхнюю крышку выньте бумагу и откиньте лоток.

Приподнимите блок отображения за рукоятку слегка вверх и назад. Затем аккуратно выньте блок отображения в вертикальном направлении из принтера.

При ликвидации отработанного блока отображения соблюдайте действующие в стране правила. Не бросайте его в огонь.

Подготовьте новый блок отображения.

Не прикасайтесь к фотобарабану и ленте переноса блока отображения.

Аккуратно вставьте новый блок отображения в вертикальном направлении в принтер, а затем слегка прижмите блок отображения на себя.

Аккуратно закройте верхнюю крышку.

После замены блока отображения принтер должен выполнить цикл калибровки (длится около 2 минут). Открытие верхней или передней крышки до перезапуска принтера приведет к приостановке цикла калибровки и его повторению после закрытия крышки.

Замена блока закрепления

Для достижения оптимальной производительности и качества печати, пользуйтесь только фирменными блоками закрепления компании KONICA MINOLTA, предназначенными для конкретного типа принтера.

1 Выключите устройство и отключите от него шнур питания.

Внутри устройства находятся детали, которые нагреваются до высоких температур. Прежде чем заменять блок закрепления подождите минут 20 после отключения устройства, а потом убедитесь в том, что секция блока закрепления имеет комнатную температуру, иначе можно обжечься.

Откройте верхнюю крышку.

При наличии в приемном лотке бумаги, прежде чем открывать верхнюю крышку, выньте бумагу и откиньте лоток.

Сместите синие рукоятки назад до упора.

Приподнимите блок закрепления за синие рукоятки и выньте его из устройства.

Не прикасайтесь к соединительным разъемам на блоке закрепления и в устройстве.

Подготовьте новый блок закрепления.

Постарайтесь не прикасаться к поверхности барабана блока закрепления.

Возьмите новый блок закрепления за синие рукоятки (с каждой стороны по одной), приподнимите его и в вертикальном направлении вставьте в устройство.

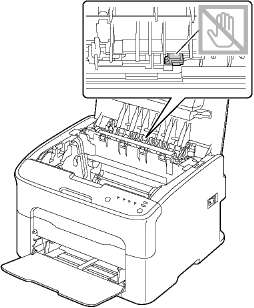

Не прикасайтесь к датчику конца бумаги в блоке закрепления.

Не прикасайтесь к соединительным разъемам на блоке закрепления и в устройстве.

Как только блок закрепления станет на свое место, сместите синие рукоятки на себя.

Аккуратно закройте верхнюю крышку.

Подключите шнур питания и включите устройство.
