Устранение замятий на принтере HP Color LaserJet Enterprise M855
Устранение замятий в лотке 1, области правой дверцы и термоэлемента
Для устранения замятий в лотке 1, области правой дверцы и термоэлемента откройте правую дверцу устройства. Чтобы проверить наличие бумаги во всех возможных местах замятий в области правой дверцы, выполните следующую процедуру. При возникновении замятия на панели управления отображается анимация, помогающая устранить его.

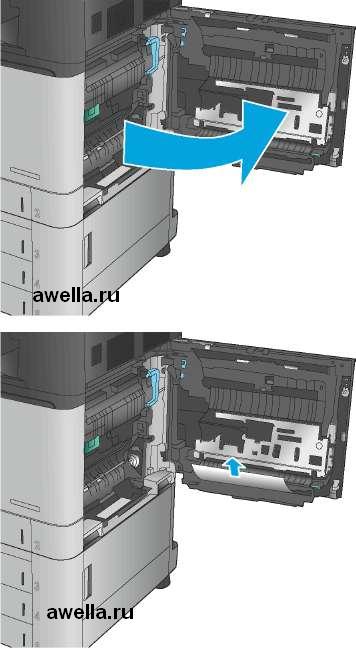

1. Откройте правую дверцу.
2. Если замятие произошло в лотке 1, осторожно вытяните бумагу из нижней части правой дверцы.

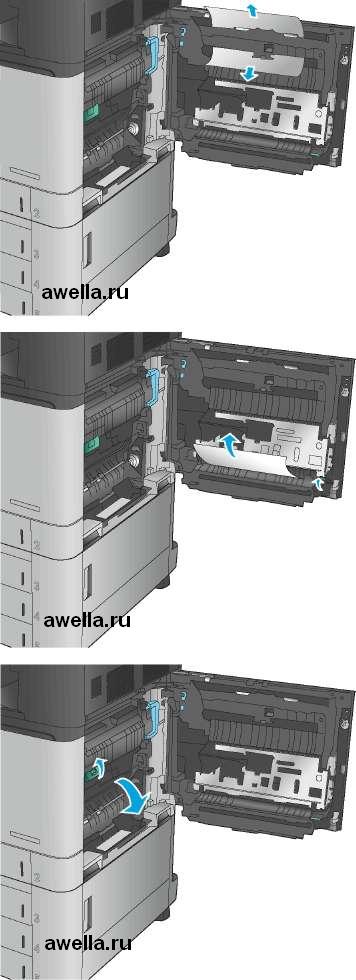

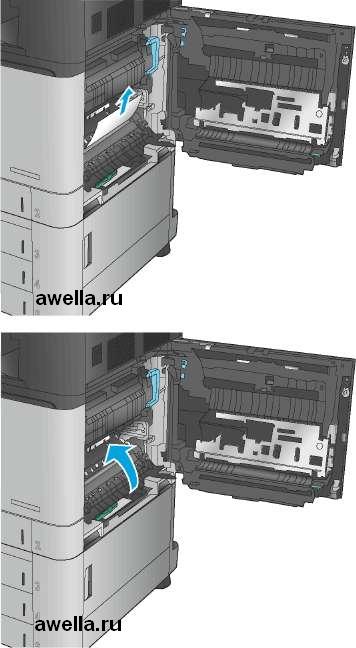

Проверьте наличие бумаги в тракте прохождения бумаги при двусторонней печати в области правой дверцы. Если бумага находится ближе к верхней части этого тракта, осторожно вытяните ее.
4. Поднимите крышку для доступа к замятиям в нижней части тракта прохождения бумаги при двусторонней печати и устраните замятия.

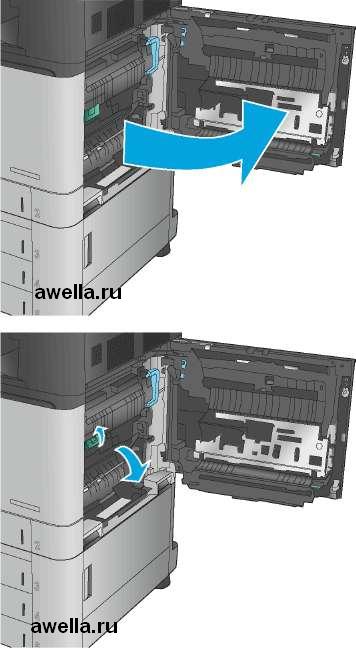

5. Поднимите зеленую ручку на панели доступа к узлу переноса и откройте панель.
6. Осторожно вытяните всю замятую бумагу.
7. Закройте панель доступа к узлу переноса.

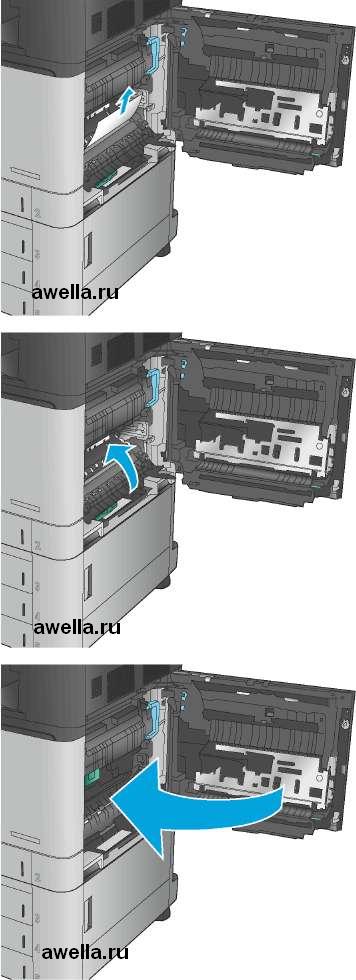

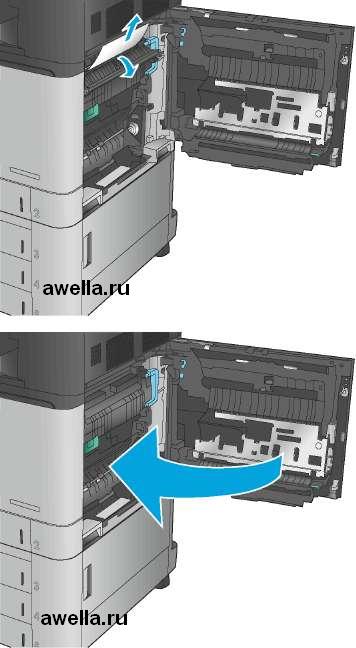

8. Если бумага замята в области термоэлемента, поднимите крышку для доступа к замятиям в верхней части термоэлемента и осторожно вытяните бумагу.
При использовании устройства термоэлемент может сильно нагреваться.
9. Закройте правую дверцу.
Устранение замятий в лотке 2
Чтобы проверить наличие бумаги во всех возможных местах замятий, относящихся к лотку 2, выполните следующую процедуру. При возникновении замятия на панели управления отображается анимация, помогающая устранить его.
1. Откройте правую дверцу.
2. Поднимите зеленую ручку на панели доступа к узлу переноса и откройте панель.
3. Осторожно вытяните всю замятую бумагу.
4. Закройте панель доступа к узлу переноса.
5. Закройте правую дверцу.
6. Полностью вытяните лоток из изделия, слегка приподняв его.

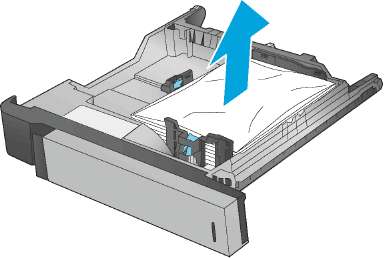

7. Удалите замятые или поврежденные листы бумаги.
8. Извлеките бумагу из подающих роликов во внутренней части.

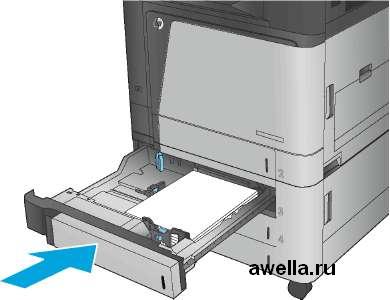

9. Снова загрузите бумагу в лоток или закройте его.
Устранение замятий в устройстве подачи на 3 х 500 листов и в области правой нижней дверцы
Чтобы проверить наличие бумаги во всех возможных местах замятий, относящихся к устройству подачи на 3 х 500 листов, выполните следующую процедуру. При возникновении замятия на панели управления отображается анимация, помогающая устранить его.

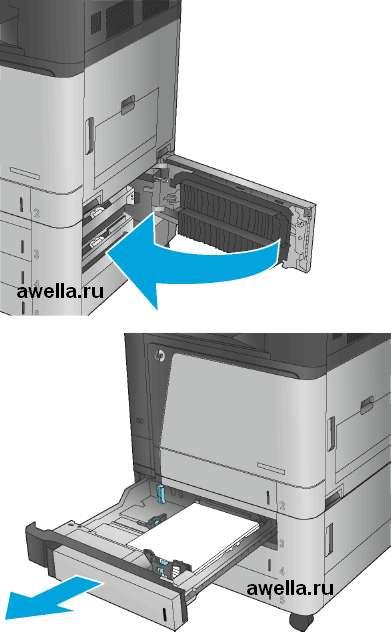

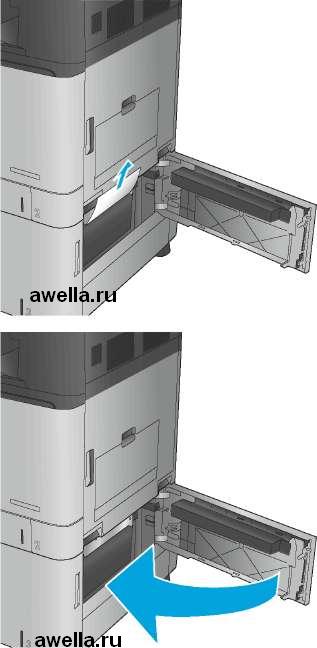

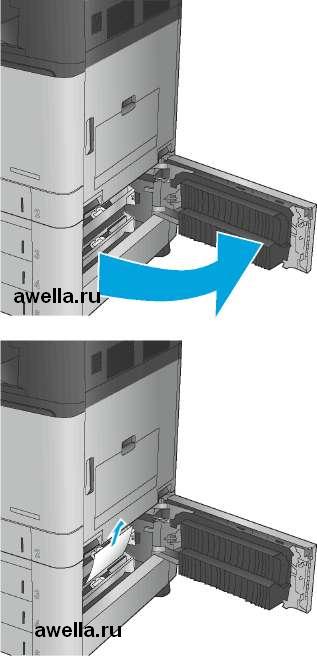

1. Откройте правую нижнюю дверцу.
2. Осторожно вытяните всю замятую бумагу.
3. Закройте правую нижнюю дверцу.

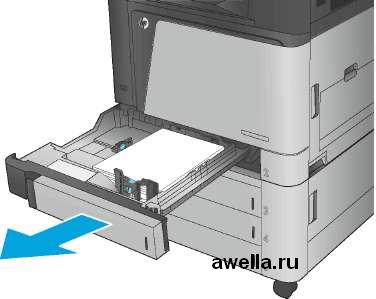

4. Откройте лоток.
Сообщение на панели управления устройством указывает, в каком лотке произошло замятие. Следующие действия демонстрируют устранение замятия из верхнего лотка, однако для всех трех лотков используется одна и та же процедура.

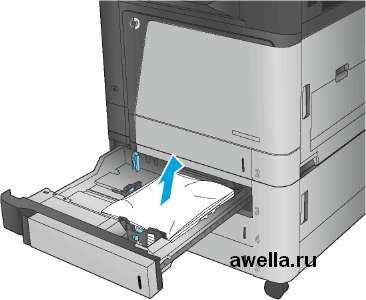

5. Удалите замятые или поврежденные листы бумаги.

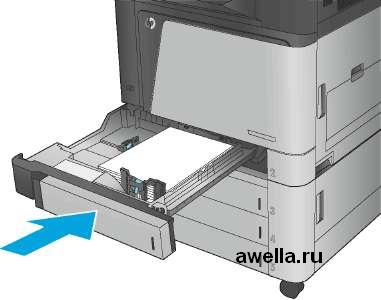

6. Закройте лоток.
Устранение замятий во входном лотке повышенной емкости на 3500 листов и в области правой нижней дверцы
Чтобы проверить наличие бумаги во всех возможных местах замятий, относящихся к входному лотку повышенной емкости на 3500 листов, выполните следующую процедуру. При возникновении замятия на панели управления отображается анимация, помогающая устранить его.

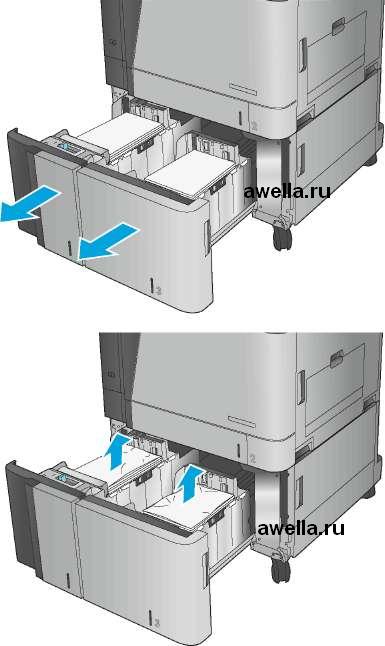

1. Откройте левый и правый лотки.
Открывать оба лотка одновременно не требуется.
2. Уберите бумагу из лотков и удалите все поврежденные листы.

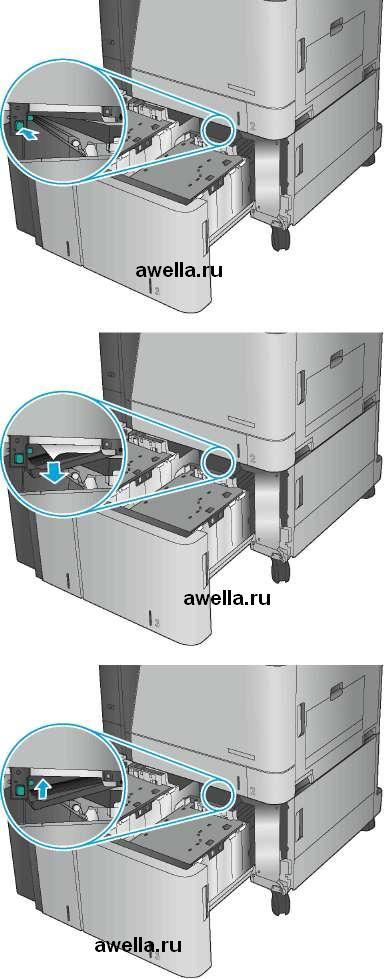

3. Нажмите зеленую кнопку, расположенную над правым отсеком лотка, чтобы освободить пластину доступа к замятиям.
4. Если замятая бумага находится в области подачи, потяните ее вниз, чтобы извлечь.
5. Нажмите пластину доступа к замятиям, чтобы закрыть ее.

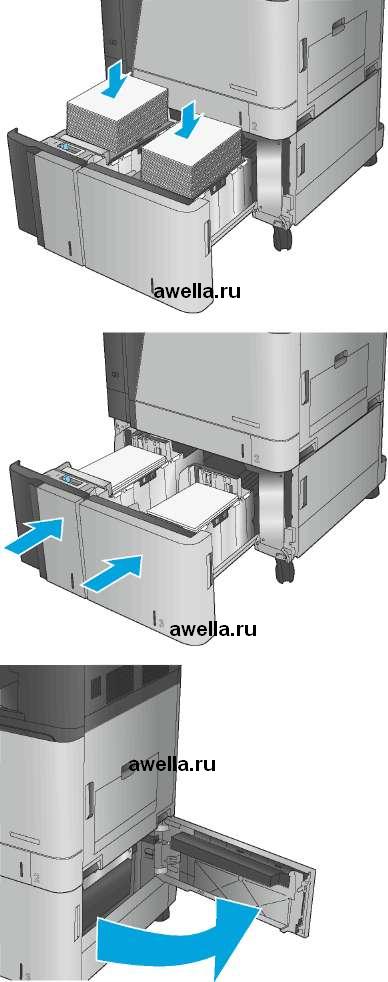

6. Загрузите полные пачки бумаги в каждый отсек лотка. Правый отсек рассчитан на 1500 листов бумаги. Левый отсек рассчитан на 2000 листов бумаги.
Для достижения оптимальных результатов загружайте полные пачки бумаги. Не разделяйте пачки на меньшие части.
7. Закройте левый и правый лотки.
8. Откройте дверцу для доступа к замятой бумаге, которая расположена справа от шкафа лотка повышенной емкости.
9. Извлеките всю замятую бумагу.
10. Закройте дверцу для доступа к замятой бумаге, которая расположена справа от шкафа лотка повышенной емкости.
Если после устранения замятий на панели управления устройства появляется сообщение о том, что в лотке нет бумаги или о переполнении лотка, снимите лоток и осмотрите область за лотком на предмет оставшейся бумаги.
Устранение замятий в мосте для дополнительных устройств вывода

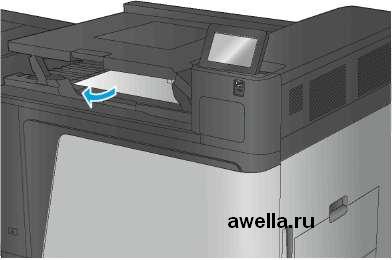

Мост для дополнительных устройств вывода устанавливается на оборудовании с дополнительным устройством окончательной обработки. Мост для дополнительных устройств вывода передает бумагу из выходного слота, расположенного рядом с панелью управления, через верхнюю часть продукта на устройство окончательной обработки. Для устранения замятий на этом участке выполните следующую процедуру.

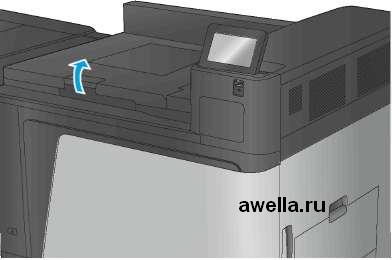

1. Откройте верхнюю крышку моста для дополнительных устройств вывода, потянув вверх расположенную на ней защелку.
2. Осторожно вытащите замятую бумагу.

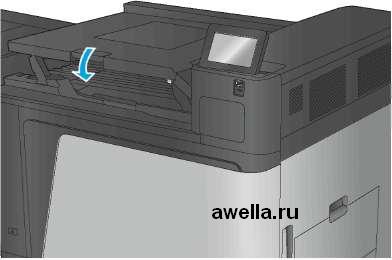

3. Закройте верхнюю крышку доступа к мосту для дополнительных устройств вывода.
Устранение замятий в области левой верхней дверцы степлера/укладчика

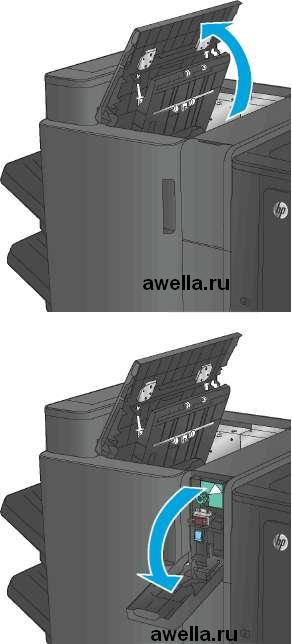

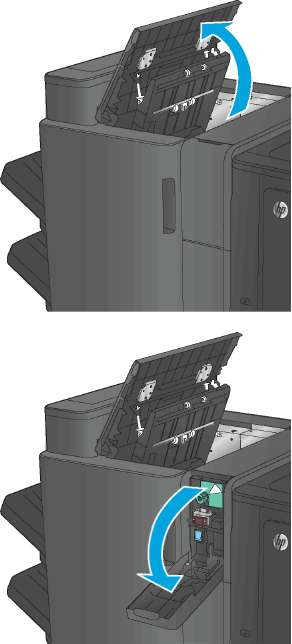

1. Откройте верхнюю левую дверцу.
2. Только для моделей с дыроколом.
Откройте дверцу доступа к дыроколу.

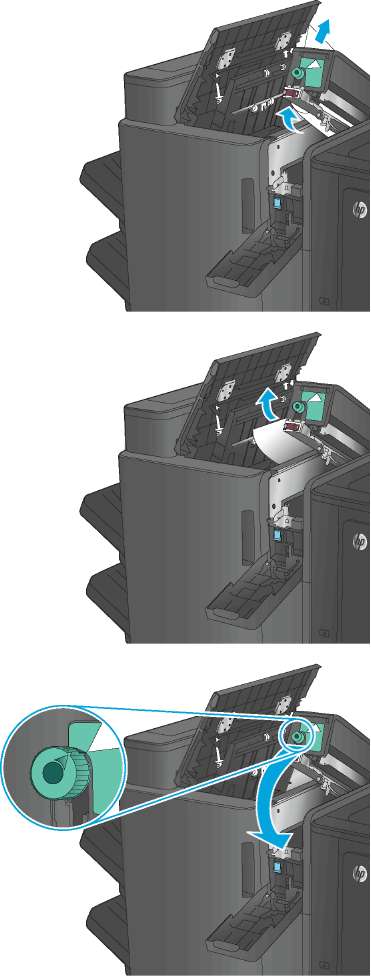

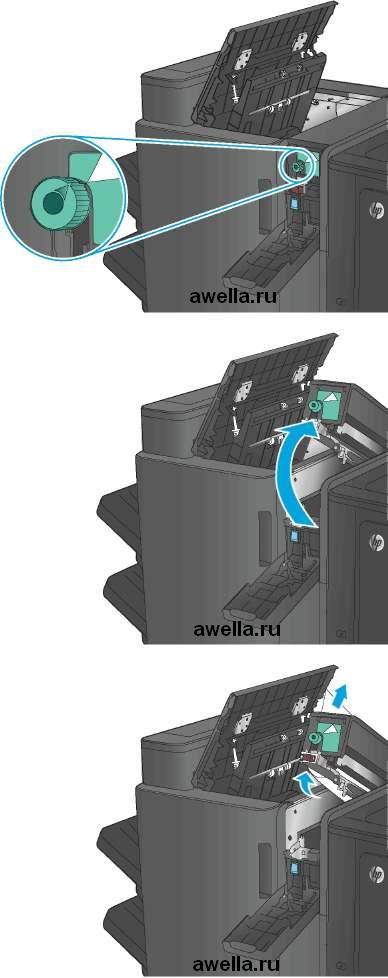

3. Только для моделей с дыроколом. Для выравнивания стрелок поверните ручку.
4. Только для моделей с дыроколом.
Приподнимите узел дырокола.
5. Только для моделей с дыроколом. Если в нижней части узла дырокола замята бумага, осторожно извлеките ее.

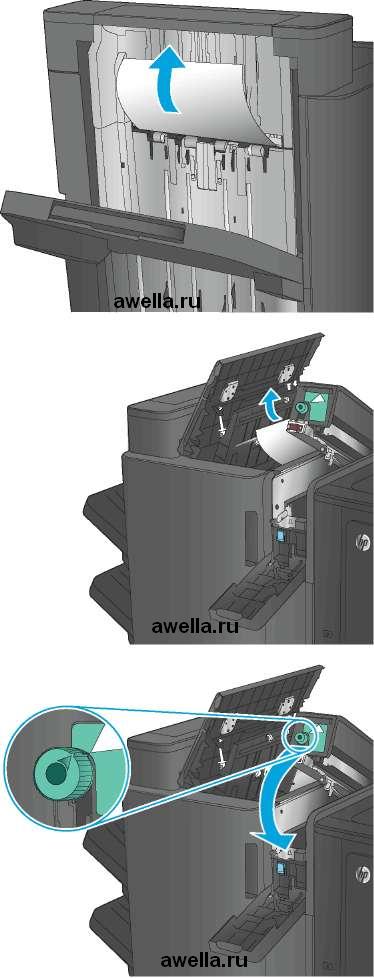

6. Приподнимите крышку доступа к замятиям выходного слота и осторожно уберите всю замятую бумагу.
7. Уберите всю бумагу из области верхней левой дверцы.
8. Только для моделей с дыроколом.
Закройте блок дырокола.
Убедитесь, что стрелки на дыроколе находятся в положении, указанном на изображении.
9. Только для моделей с дыроколом.

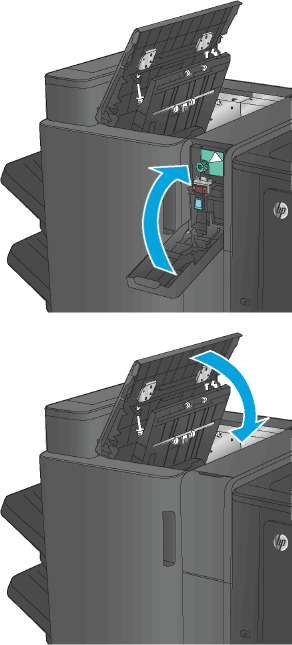

Закройте дверцу дырокола.
10. Закройте верхнюю левую дверцу.
Устранение заторов степлера 1 в степлере/укладчике

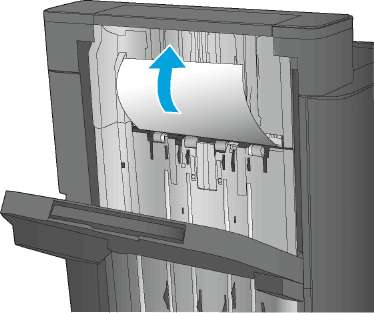

1. Приподнимите крышку доступа к замятиям выходного слота и осторожно уберите всю замятую бумагу.
2. Подождите три секунды, затем откройте переднюю левую дверцу.

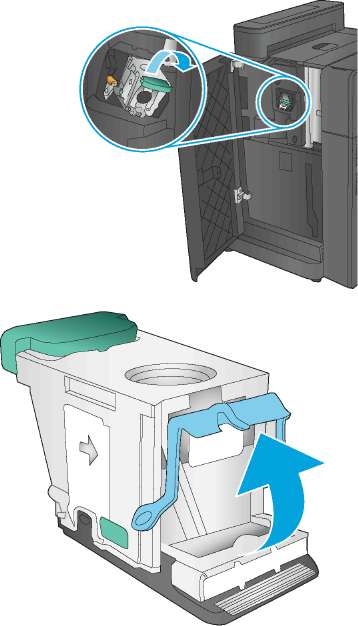

3. Чтобы извлечь картридж со скрепками, потяните его наружу и затем вверх.
4. Поднимите металлическую ручку, расположенную в передней части картриджа со скрепками.

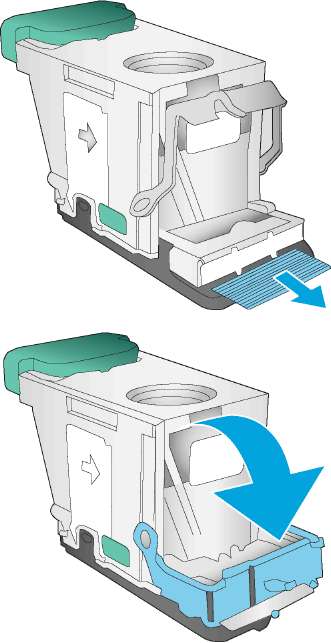

5. Удалите из картриджа сшивателя застрявшие скрепки.
6. Опустите металлическую ручку, расположенную в передней части картриджа со скрепками.
7. Вставьте картридж со скрепками.
Нажимайте на картридж со скрепками сверху до щелчка, чтобы установить его на место.
8. Закройте переднюю левую дверцу.
Устранение замятий в месте соединения степлера/укладчика (только в моделях с дыроколом)
1. Откройте верхнюю левую дверцу.

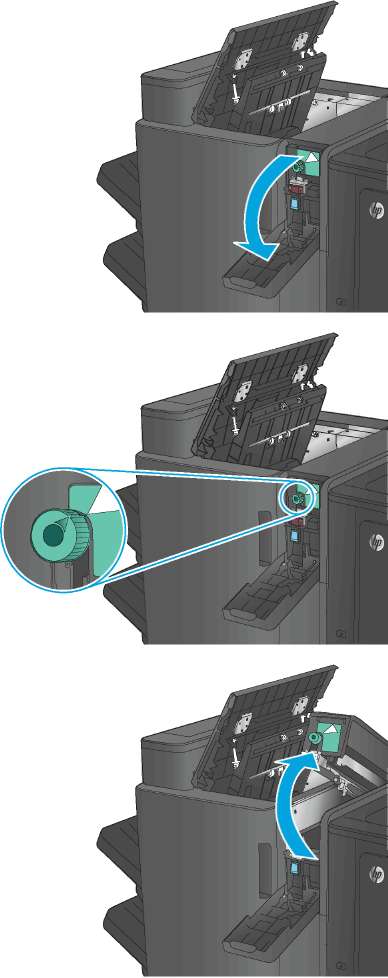

2. Откройте дверцу доступа к дыроколу.

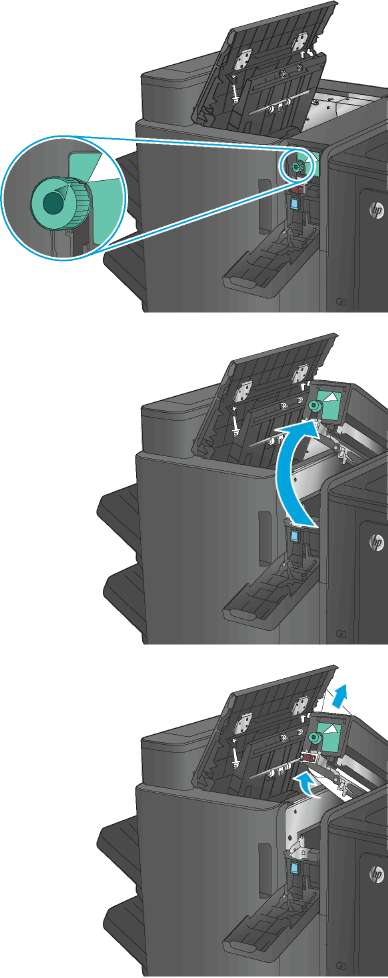

3. Для выравнивания стрелок поверните ручку.
4. Приподнимите узел дырокола.
5. Если в нижней части узла дырокола замята бумага, осторожно извлеките ее.
Не закрывайте пока узел дырокола.
6. Уберите всю бумагу из области верхней левой дверцы.
Закройте блок дырокола.
Убедитесь, что стрелки на дыроколе находятся в положении, указанном на изображении.

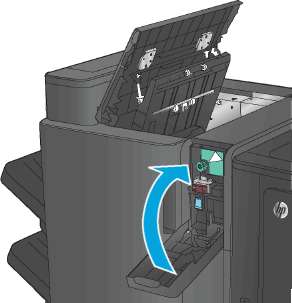

8. Закройте дверцу дырокола.

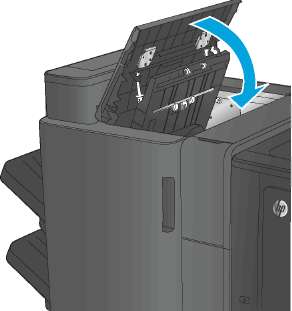

9. Закройте верхнюю левую дверцу.
Устранение замятий в области левой верхней дверцы брошюровщика
1. Откройте верхнюю левую дверцу.
2. Только для моделей с дыроколом.
Откройте дверцу доступа к дыроколу.
3. Только для моделей с дыроколом. Для выравнивания стрелок поверните ручку.
4. Только для моделей с дыроколом.
Приподнимите узел дырокола.
5. Только для моделей с дыроколом. Если в нижней части узла дырокола замята бумага, осторожно извлеките ее.

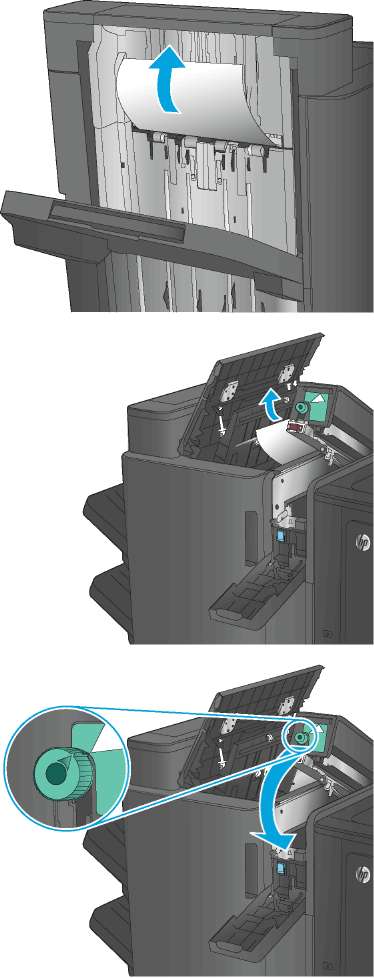

6. Приподнимите крышку доступа к замятиям выходного слота и осторожно уберите всю замятую бумагу.
7. Уберите всю бумагу из области верхней левой дверцы.
8. Только для моделей с дыроколом.
Закройте блок дырокола.
Убедитесь, что стрелки на дыроколе находятся в положении, указанном на изображении.
9. Только для моделей с дыроколом.
Закройте дверцу дырокола.
10. Закройте верхнюю левую дверцу.
Устранение заторов степлера 1 в брошюровщике
1. Приподнимите крышку доступа к замятиям выходного слота и осторожно уберите всю замятую бумагу.
2. Подождите три секунды, затем откройте переднюю левую дверцу.
3. Чтобы извлечь картридж со скрепками, потяните его наружу и затем вверх.
4. Поднимите металлическую ручку, расположенную в передней части картриджа со скрепками.
5. Удалите из картриджа сшивателя застрявшие скрепки.
6. Опустите металлическую ручку, расположенную в передней части картриджа со скрепками.
7. Вставьте картридж со скрепками.
Нажимайте на картридж со скрепками сверху до щелчка, чтобы установить его на место.
8. Закройте переднюю левую дверцу.
Устранение замятий в области левой передней дверцы брошюровщика

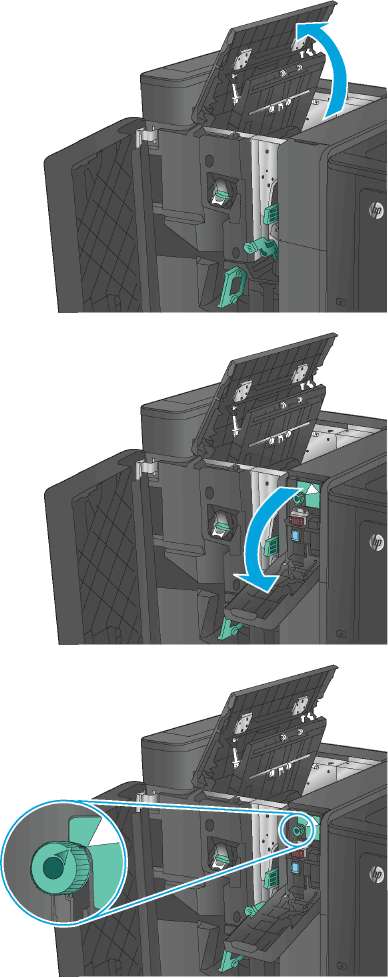

1. Откройте переднюю левую дверцу.
2. Только для моделей с дыроколом.
Откройте верхнюю левую дверцу.
3. Только для моделей с дыроколом.
Откройте дверцу доступа к дыроколу.

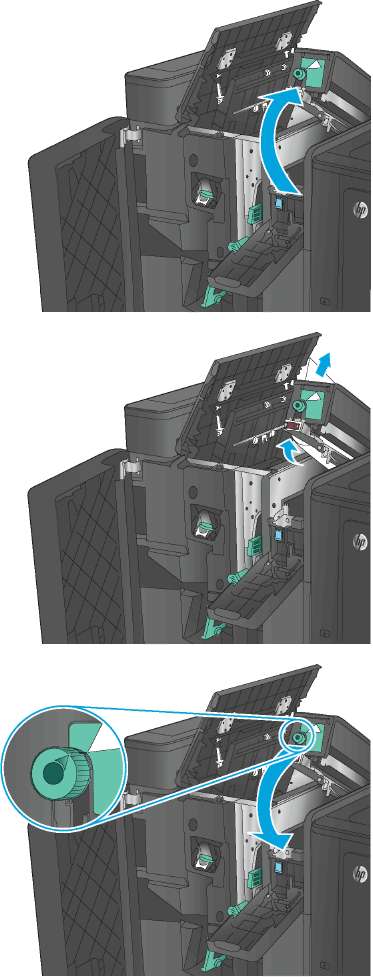

4. Только для моделей с дыроколом. Для выравнивания стрелок поверните ручку.
5. Только для моделей с дыроколом.
Приподнимите узел дырокола.
6. Только для моделей с дыроколом. Если в нижней части узла дырокола замята бумага, осторожно извлеките ее.
7. Только для моделей с дыроколом.
Закройте блок дырокола.
Убедитесь, что стрелки на дыроколе находятся в положении, указанном на изображении.
8. Только для моделей с дыроколом.
Закройте дверцу дырокола.
9. Только для моделей с дыроколом.
Закройте верхнюю левую дверцу.

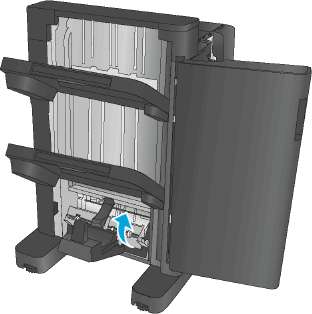

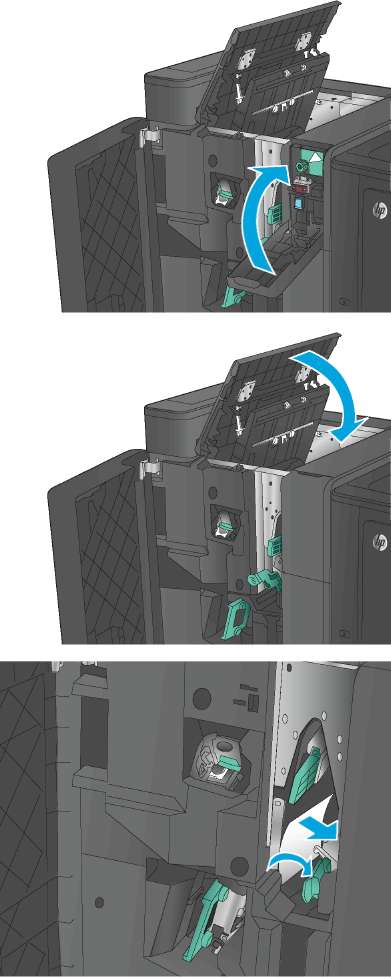

10. Сдвиньте нижний рычаг устранения замятий вправо, затем извлеките всю бумагу. Сдвиньте нижнюю ручку устранения замятий вправо.
11. Сдвиньте верхний рычаг устранения замятий вправо, затем извлеките всю бумагу. Сдвиньте верхнюю ручку устранения замятий вправо.
12. Откройте нижнюю дверцу устройства изготовления буклетов.

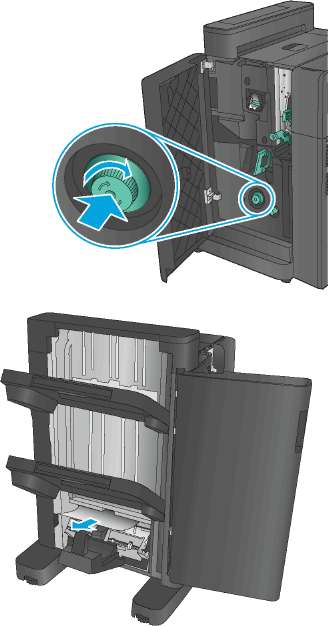

13. Поверните небольшую рукоятку устранения замятий против часовой стрелки.
14. Нажмите большую ручку устранения замятий и поверните ее по часовой стрелке.
15. Устраните всю бумагу из области нижней дверцы брошюровщика.
16. Закройте нижнюю дверцу брошюровщика.
17. Закройте переднюю левую дверцу.
Устранение заторов степлера 2 или 3 в брошюровщике
1. Откройте переднюю левую дверцу.

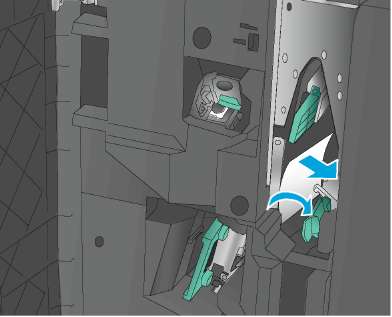

2. Сдвиньте нижний рычаг устранения замятий вправо, затем извлеките всю бумагу. Сдвиньте нижнюю ручку устранения замятий вправо.

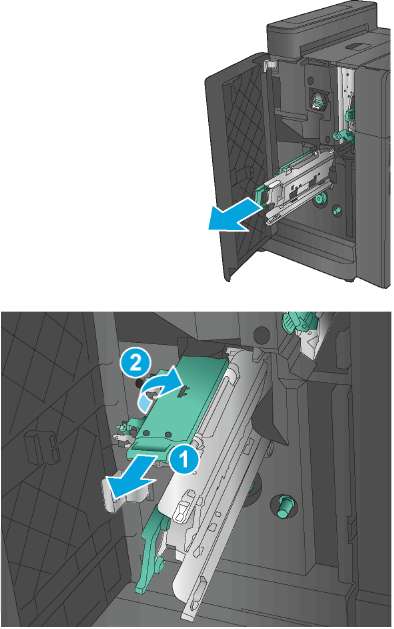

3. Возьмитесь за зеленую ручку и вытащите каретку сшивателя.
4. Потяните на себя ручку сшивателя и поверните ее вверх. Надавите на ручку, чтобы заблокировать ее в открытом положении.

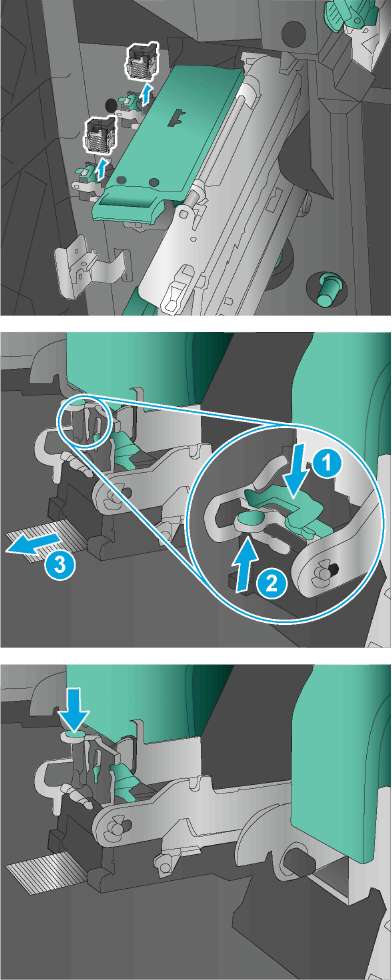

5. Возьмитесь за края каждого картриджа сшивателя и его потяните, чтобы извлечь картриджи сшивателя из модуля.
6. Нажмите на пластину устранения затора в нижней части картриджа брошюровки внакидку, нажмите на пластину в передней части картриджа и уберите все скрепки.
7. Нажмите вниз на переднюю часть картриджа брошюровки внакидку, чтобы закрыть его.

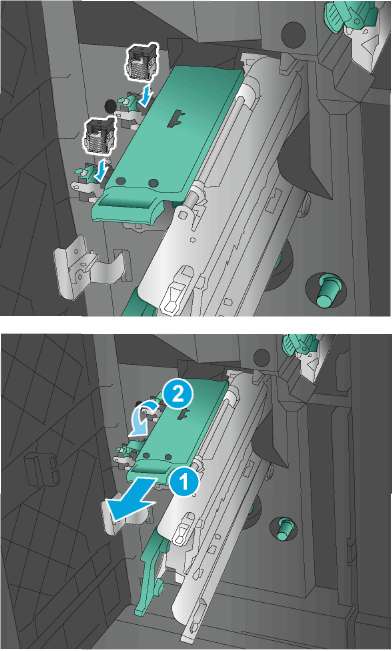

8. Вставьте картриджи сшивателя.
9. Потяните на себя ручку модуля картриджей сшивателя, а затем поверните ее вниз, пока модуль не встанет в исходное положение. Зафиксируйте его в этом положении, толкая ручку внутрь.
10. Задвиньте каретку брошюровки внакидку.
Если каретка брошюровки внакидку не задвигается без усилий в финишер, блок сшивателя не закрыт надлежащим образом. Выдвиньте каретку брошюровки внакидку из финишера и повторно установите блок сшивателя.
11. Закройте переднюю левую дверцу.
