Удаление поврежденных скрепок в брошюровщике принтера HP LASERJET ENTERPRISE FLOW MFP M830
Удаление поврежденных скрепок в брошюровщике
1. Откройте переднюю левую дверцу.
2. Сдвиньте нижнюю ручку направляющей бумаги узла выхода вправо, затем извлеките всю бумагу.
3. Сдвиньте нижнюю ручку направляющей бумаги узла выхода вправо.

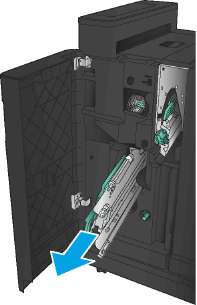

4. Возьмитесь за зеленую ручку и вытащите каретку сшивателя.

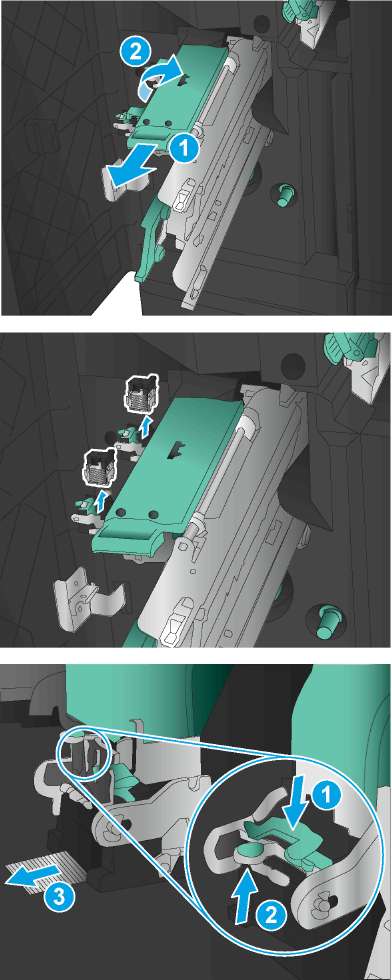

5. Потяните на себя ручку сшивателя и поверните ее вверх. Надавите на ручку, чтобы заблокировать ее в открытом положении.
6. Возьмитесь за края каждого картриджа сшивателя и его потяните, чтобы извлечь картриджи сшивателя из модуля.
7. Нажмите на пластину устранения затора в нижней части картриджа брошюровки внакидку, нажмите на пластину в передней части картриджа и уберите все скрепки.

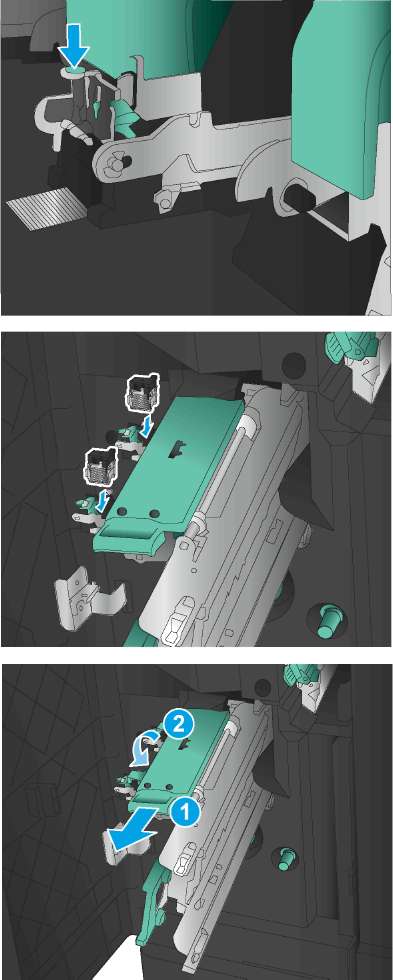

8. Нажмите вниз на переднюю часть картриджа брошюровки внакидку, чтобы закрыть его.
9. Вставьте картриджи сшивателя.
10. Потяните на себя ручку модуля картриджей сшивателя, а затем поверните ее вниз, пока модуль не встанет в исходное положение. Зафиксируйте его в этом положении, толкая ручку внутрь.

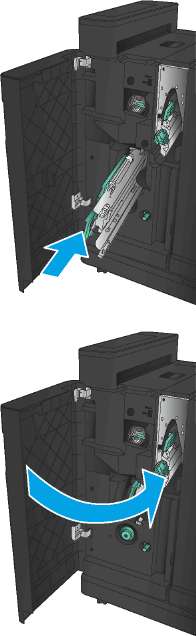

11. Задвиньте каретку брошюровки внакидку.
Если каретка брошюровки внакидку не задвигается без усилий в финишер, блок сшивателя не закрыт надлежащим образом. Выдвиньте каретку брошюровки внакидку из финишера и повторно установите блок сшивателя.
12. Закройте переднюю левую дверцу.
Устранение замятий в устройстве подачи документов

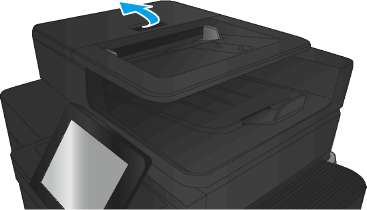

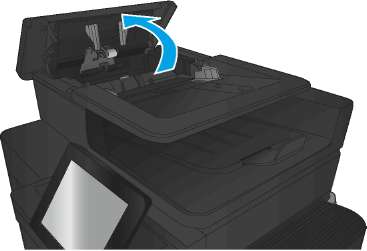

1. Поднимите защелку, чтобы освободить крышку устройства подачи документов.
2. Откройте крышку устройства подачи документов.

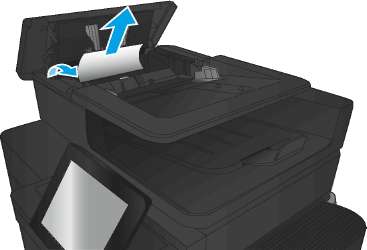

3. Откройте дверцу доступа к замятиям и извлеките всю замятую бумагу.
При необходимости для извлечения бумаги прокрутите зеленое колесико в передней части устройства АПД.
4. Чтобы до конца закрыть дверцу, нажмите на нее рядом с роликами устройства подачи документов.

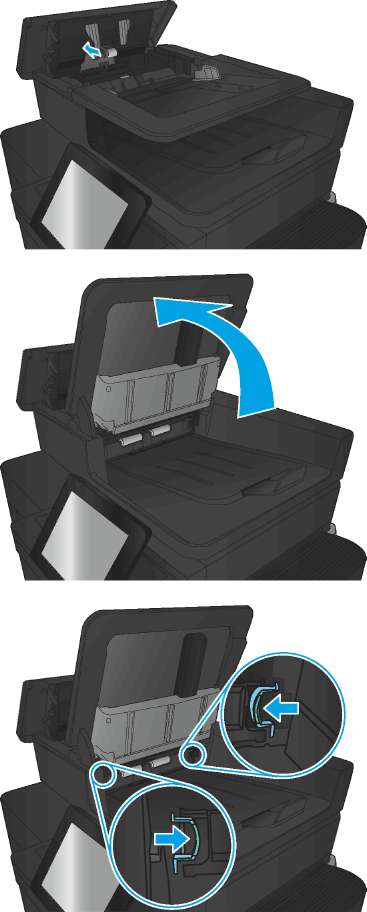

5. Приподнимите подающий лоток устройства подачи документов.
6. Нажмите на два внутренних разъема с каждого конца узла e-Duplex.
7. Потяните и извлеките узел e-Duplex
8. Извлеките всю замятую бумагу.
9. Установите узел e-Duplex, вставив его обратно разъем до тех пор, пока он не станет на свое место.
10. Приподнимите подающий лоток устройства подачи документов

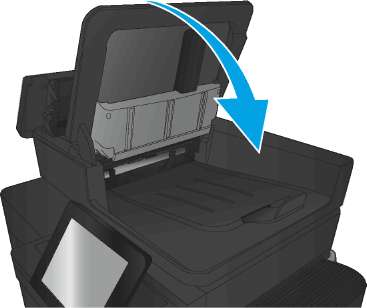

11. Закройте крышку устройства АПД.
Во избежание замятий убедитесь, что направляющие входного лотка устройства подачи документов плотно прижаты к документу. Извлеките скрепки и скобки с исходных документов.
Исходные документы, напечатанные на плотной или глянцевой бумаге, застревают и заминаются чаще, чем оригиналы на обычной бумаге.
