Изображения принтера HP LASERJET ENTERPRISE FLOW MFP M830

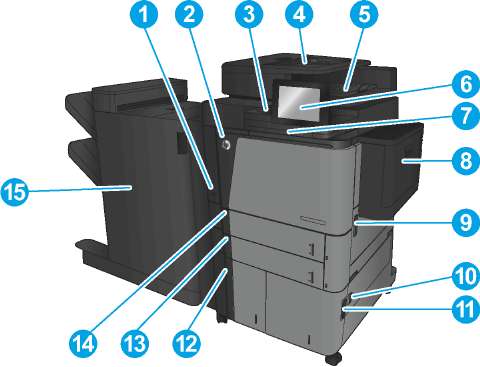

Вид спереди

1. Выключатель

2. Передняя дверца (обеспечивает доступ к картриджу)

3. Гнездо аппаратной интеграции (для подключения дополнительных принадлежностей и устройств сторонних производителей)

4. Устройство подачи документов

5. Выходной лоток устройства АПД

6. Панель управления с цветным сенсорным дисплеем (наклоняется для удобства обзора) Клавиатура (выдвиньте клавиатуру наружу, чтобы использовать ее) Лоток 1

7. Правая дверца (доступ для устранения замятий)

8. Правая нижняя дверца (доступ для устранения замятий)

9. Устройства окончательной обработки (зависит от конфигурации устройства)

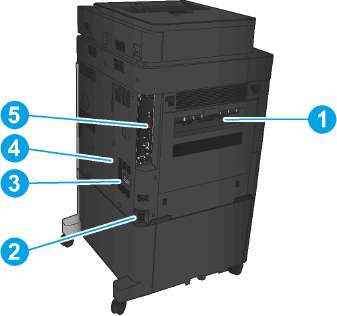

Вид сзади

Устройство показано без устройств окончательной обработки.

1. Левая дверца (доступ к термоэлементу и дуплексеру)

2. Разъем питания

3. Подключение устройства окончательной обработки

4. Этикетка с номером модели и серийным номером

5. Форматтер (содержит интерфейсные порты)

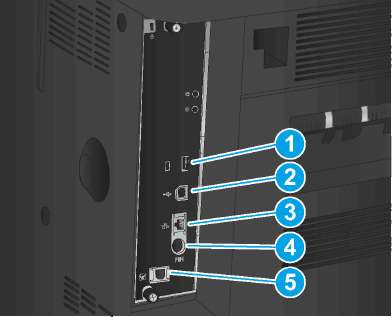

Интерфейсные порты

1. USB-порт для внешних USB-устройств (порт может быть прикрыт)

2. Порт печати Hi-Speed USB 2.0

Для печати по USB используйте USB-порт, расположенный рядом с панелью управления.

3. Разъем подключения клокальной сети (LAN) Ethernet (RJ-45)

4. Разъем интерфейса для подключения устройств сторонних производителей

5. Порт факса
