Знакомство с устройством HP LaserJet Enterprise 700 M775

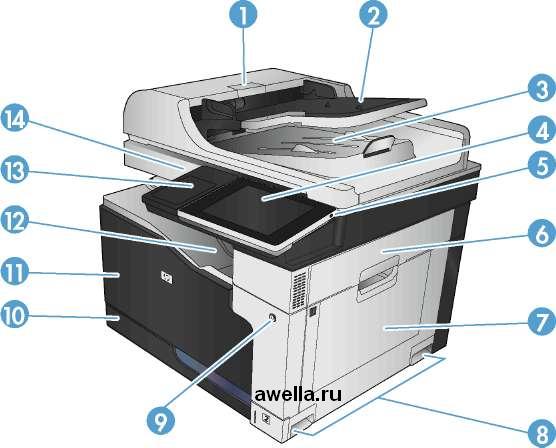

Вид спереди
|
1
|
Крышка устройства подачи документов
|
|
2
|
Подающий лоток податчика документов
|
|
3
|
Выходной приемник устройства АПД
|
|
4
|
Панель управления с цветным сенсорным дисплеем (наклоняется для удобства обзора)
|
|
5
|
Кнопка "Главный экран" (возвращает устройство к главному экрану) Примечание. Кнопка находится сбоку на панели управления.
|
|
6
|
Правая дверца (доступ для устранения замятий)
|
|
7
|
Лоток 1
|
|
8
|
Ручки для переноски устройства
|
|
9
|
Выключатель
|
|
10
|
Лоток 2
|
|
11
|
Передняя дверца (обеспечивает доступ к картриджам)
|
|
12
|
Выходной лоток
|
|
13
|
Гнездо аппаратной интеграции для подключения устройств сторонних производителей
|
|
14
|
USB-порт облегченного доступа (для печати и сканирования без компьютера)
|

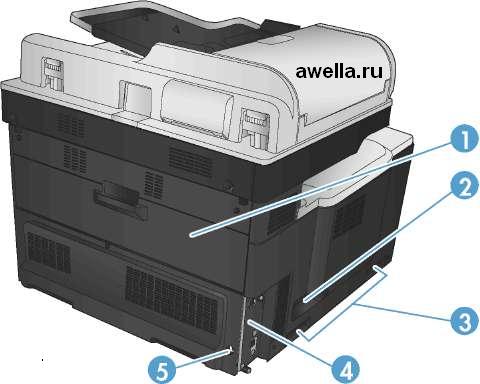

Вид изделия сзади
|
1
|
Задняя дверца (доступ к модулю сбора тонера)
|
|
2
|
Разъем питания
|
|
3
|
Ручки для переноски устройства
|
|
4
|
Форматтер (содержит интерфейсные порты)
|
|
5
|
Разъем замка блокировки кабельного типа
|

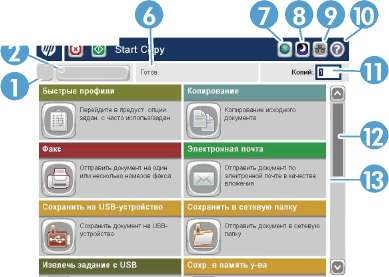

Панель управления
В зависимости от настроек устройства, функции, отображаемые в данной области, могут включать в себя следующие элементы:
• Готовые наборы
• Копирование
• Эл. почта
• Факс (для устройств с установленной факс-платой)
• Сохранить на USB
• Сохранение в сетевую папку
• Сохранение в память устройства
• Получить с USB-устройства
• Получить из памяти устройства
• Состояние задания
• Расходные материалы
• Лотки
• Администрирование
• Обслуживание устройства
Можно распечатать отчет по всему меню Администрирование для поиска требуемых индивидуальных настроек.
1. На главном экране панели управления устройства перейдите к кнопке Администрирование и нажмите ее.
2. Откройте следующие меню:
• Отчеты
• Страницы конфигурации/состояния
3. Выберите параметр Карта меню "Администрирование".
4. Чтобы распечатать отчет, нажмите кнопку Печать. Чтобы распечатать отчет, нажмите кнопку Вид.
Отчеты устройства
Отчеты устройства содержат сведения об устройстве и его текущей конфигурации. Ниже описаны процедуры печати и просмотра отчетов.
1. На главном экране панели управления устройства найдите и нажмите кнопку Администрирование.
2. Откройте меню Отчеты.
3. Выберите одну из категорий отчета:
• Страницы конфигурации/состояния
• Отчеты факса (только для моделей с факсом)
• Другие страницы
4. Выберите отчет, который требуется просмотреть, затем нажмите кнопку Печать, чтобы распечатать его, или кнопку Вид, чтобы просмотреть.
Вариант Вид недоступен для некоторых страниц.
|
1 Меню "Отчеты"
|
|
|
|
Уровень 1
|
Уровень 2
|
Описание
|
|
Страницы конфигурации/состояния
|
Карта меню "Администрирование"
|
Отображение структуры меню Администрирование.
|
