Изображения HP Color LaserJet Pro MFP M477

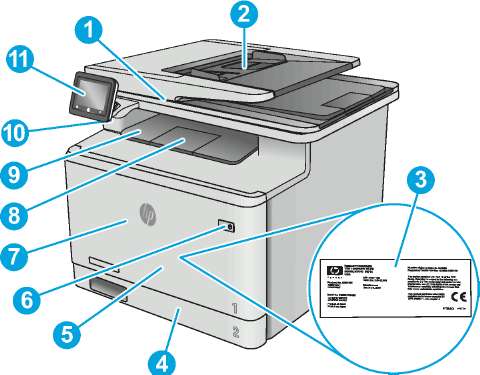

Вид принтера спереди
1. Сканер
2. Устройство подачи документов
3. Табличка с нормативной информацией (на внутренней стороне передней дверцы)
4. Лоток 2
5. Лоток 1
6. Кнопка вкл./выкл. питания
7. Передняя дверца (обеспечивает доступ)
8. Удлинитель выходного лотка
9. Выходной лоток
10. USB-порт облегченного доступа (для печати и сканирования без компьютера)
11. Сенсорная панель управления (можно наклонить вверх для удобства просмотра)

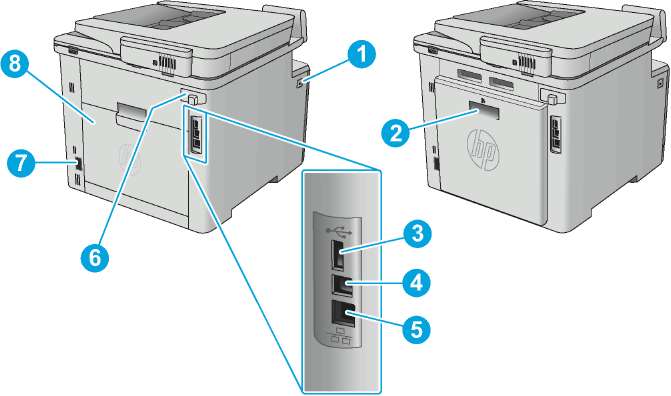

Вид принтера сзади
1. Кнопка для открытия передней дверцы
2. Дуплексер (только для моделей fdn и fdw)
3. USB-порт для хранения заданий
4. USB-портдля подключения к компьютеру.
5. Порт Ethernet
6. Порты факса
7. Разъем питания
8. Задняя дверца (обеспечивает доступ для устранения замятий)
Вид панели управления
|
1 Сенсорный экран
|
Обеспечивает доступ к меню, справочной анимации и информации о принтере.
|
|
2 Указатель экрана главной страницы
|
На экране указывается, какой главный экран отображается на панели управления в настоящий момент.
|
|
3 Кнопка справки
|
Доступ к справочной системе панели управления
|
|
4 Кнопка главного экрана
|
Переход на главный экран
|
|
5 Кнопка возврата
|
Возврат на предыдущий экран
|
|
В то время как панель управления не имеет стандартной кнопки Отмена, в ходе многих процессов кнопка Отмена появляется на сенсорном экране. Это позволяет пользователю отменить процесс принтера до его завершения.
|
