Введение в принтер Samsung ProXpress M3370/M3870/M4070
Компоненты
Внешний вид деталей может отличаться от того, что изображено на иллюстрациях. Некоторые комоненты могут изменяться в зависимости от обстоятельств.
Устройство
Компакт-диск с ПО
Принадлежности
Шнур питания
Держатель устройства считывания карт

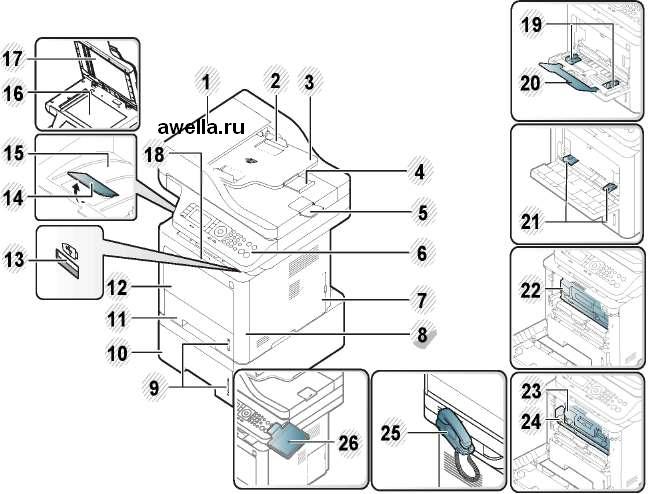

Вид спереди
• Вид вашего принтера может отличаться от представленного на иллюстрации в зависимости от модели. Существует несколько типов устройств.
• Функции и комплектация устройств могут различаться в зависимости от модели и региона.
|
1 |
Лоток для документов |
14 |
Выходной лоток |
|
2 |
Устройство подачи документов с направляющими |
15 |
Выходной лоток |
|
3 |
Входной лоток устройства подачи документов |
16 |
Cтекло экспонирования |
|
4 |
Входной лоток устройства подачи документов |
17 |
Крышка сканера |
|
5 |
Выходной лоток устройства подачи документов |
18 |
Ручка передней крышки |
|
6 |
Панель управления |
19 |
Ограничители ширины бумаги многоцелевого лотка |
|
7 |
Крышка платы управления |
20 |
Многоцелевой выходной лоток |
|
8 |
Передняя крышка |
21 |
Направляющие лотка ручной подачи |
|
9 |
Индикатор уровня бумаги |
22 |
Картриджи |
|
10 |
Лоток 2c |
23 |
картридж |
|
11 |
Лоток 1 |
24 |
Блок переноса изображения |
|
12 |
Многоцелевой лоток (или лоток ручной подачи) |
25 |
Телефонная трубкаe |
|
13 |
Порт USB-памяти |
26 |
Держатель устройства считывания картg |
|

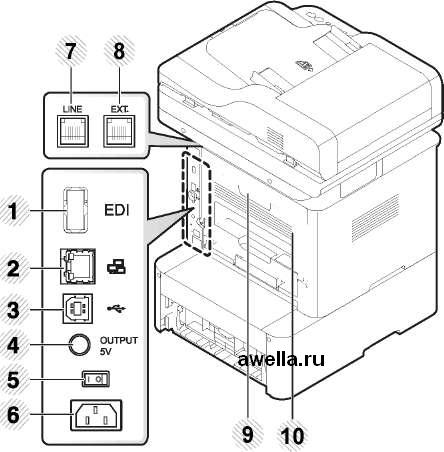

1 |
Порт EDI для устройства считывания картa |
6 |
Разъем для шнура питания |
|
2 |
Сетевой порт |
7 |
Разъем телефонной линии (LINE) |
|
3 |
Порт USB |
8 |
Телефонный разъем расширения (EXT.) |
|
4 |
Порт 5V для параллельного разъема IEEE 1284B bc |
9 |
Ручка задней крышки |
|
5 |
Выключатель питания |
10 |
Задняя крышка |
При использовании сенсорного экрана прикасаться к дисплею следует исключительно пальцами. Острые объекты могут повредить экран.
|
1 |
Сенсорный экран |
Отображает текущее состояние и позволяет вам получать доступ к имеющимся меню. | |
|
2 |
Цифровая клавиатура |
Набор номера или ввод цифр и букв. | |
|
3 |
Сброс |
Удаление символов в области редактирования. | |
|
4 |
Стоп |
Остановка операции в любой момент. | |
