Основные операции на Kyocera Ecosys M2035DN
Вход в систему/выход из системы
Если управление регистрацией пользователей включено, для работы с аппаратом необходимо ввести имя пользователя для входа и пароль.
Вы не сможете осуществить вход, если забыли имя пользователя для входа или пароль. В этом случае осуществите вход с правами администратора и измените имя пользователя для входа или пароль.
Вход
1 Если во время работы отображается вышеприведенное окно, введите имя пользователя для входа.
2 Нажмите клавишу V. Курсор ввода переместится к "Пароль при входе".
3 Введите пароль при входе.
Нажмите клавишу для перемещения курсора ввода на "Имя польз, д/вх.".
4 Проверьте правильность имя пользователя для входа и пароля и нажмите [Вход] (правая клавиша выбора).
Следующая учетная запись администратора регистрируется в аппарате производителем.
Имя польз, д/вх.: модель со скоростью печати 30 стр/ мин: 3000, 35 стр/мин: 3500
Пароль при входе: модель со скоростью печати 30 стр/ мин: 3000, 35 стр/мин: 3500
Выход
Для окончания сеанса работы на аппарате нажмите клавишу Выход — отобразится экран ввода имени пользователя для входа/пароля.
Клавиша одним нажатием
Регистрируйте адресатов в клавиши одним нажатием. Это позволяет вводить нужный адресат с помощью соответствующей клавиши одним нажатием.
Ввод адресата с помощью клавиши одним нажатием
1 В "Поле адреса" нажмите клавишу одним нажатием,
в которой зарегистрирован нужный адресат.
Вызов из клавиш одним нажатием с 1 по 11
Нажмите клавишу одним нажатием, в которой зарегистрирован адресат.
Вызов из клавиш одним нажатием с 12 по 22
Нажмите клавишу Фиксация регистра для
включения индикатора рядом с клавишами, затем нажмите клавишу одним нажатием, в которой зарегистрирован адресат.
2 Адресат, зарегистрированный в клавише одним нажатием, вызывается и автоматически вводится на экране.
Копирование ID карт
Ниже описана процедура применения копирования ID карт.
1 Нажмите клавишу Копировать при выключенных клавише/индикаторе Копировать.
Если дисплей сообщений выключен, нажмите любую клавишу на панели управления и подождите, пока аппарат прогреется.
2 Поместите оригинал на стекло оригинала.
Поместите оригинал стороной для сканирования вниз в центре области сканирования для форматов Statement или А5.
Отозвано.
3 Нажмите клавишу Программа 1.
Вызывает функция Копирование ID карт.
4 Нажмите клавишу Старт. Начинается сканирование.
5 Переверните оригинал на стекле оригинала и нажмите клавишу Старт.
6 По завершении сканирования всех оригиналов нажмите [Завершить сканирование] (левая клавиша выбора) для запуска копирования.
Сканирование
Заходим через WEB на принтер. Авторизуемся используя ваш логин и пароль. Пароль по умолчанию принтера или МФУ KYOCERA ECOSYS. Обязательно с заглавной буквы, логин и пароль Admin. Admin.
В разделе адресной книги создаем запись под номером 1. Для FTP Если пароля нет то укажите логин и пароль anonymous.
Для SNB, т.е. по сети. Лучше создать на компьютере пользователя папку и назначить соответствующие права.
Нажимаем передать
Проверяем на принтере (МФУ).
Комбинация клавиш: Send – Ardess Book – OK – OK – Start.
Для этого выполняем ту же последовательность, но перед нажатием на Start должно зажимаем кнопку Program 1
Send – Ardess Book – OK – OK – Program 1 (зажать).
Следуя инструкциям записываем эту программу.
Теперь сканировать можно нажатием клавиши Program 1, а затем Start.
Дисплей сообщений
В следующих примерах даны пояснения к сообщениям и значкам, используемым на дисплее сообщений.
|
Ссылочный номер
|
Значение
|
|
1
|
Указание текущего состояния аппарата. Отображение названия текущего меню при каждом использовании панели управления.
|
|
2
|
Отображение значка и указание выбранного в данный момент источника подачи бумаги. Значение каждого значка указано ниже.
|
|
В данный момент выбрана стандартная кассета с бумагой. Если данный значок отображается как в кассете нет бумаги.
|
|
В данный момент в качестве дополнительного податчика бумаги выбрана кассета с бумагой. Если данный значок отображается как в кассете нет бумаги.
|
|
В данный момент выбран универсальный лоток. Если данный значок отображается как и в универсальном лотке нет бумаги.
|
|
3
|
Отображение размера оригинала(ов).
|
|
4
|
Отображение текущей настройки при возможности выбора соответствующего меню с помощью левой или правой клавиш выбора.
|
|
5
|
Отображение названия соответствующего меню, которое можно выбрать с помощью левой или правой клавиш выбора.
|
|
6
|
Отображение числа копий.
|
|
7
|
Отображение размера бумаги для копирования.
|
|
8
|
Отображение числа адресатов.
|
|
9
|
Отображение адресата.
|
Копирование
Основные процедуры копирования включают в себя следующие действия.
Готов к копированию.

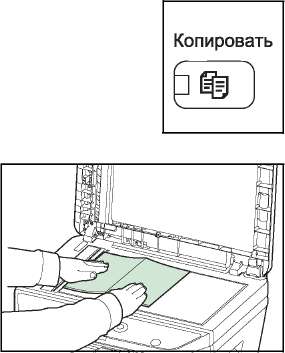

1 Нажмите клавишу Копировать при выключенных клавише/индикаторе Копировать.
Если дисплей сообщений выключен, нажмите любую клавишу на панели управления и подождите, пока аппарат прогреется.
2 Положите оригиналы на стекло оригинала или в автоподатчик оригиналов.
3 Выбор подачи для копирования — это место, отображенное на панели.
4 Если необходимо изменить выбор подачи, используйте меню "Выбор бумаги". При выборе [Авто] автоматически выбирается самый подходящий источник бумаги.
С цифровой клавиатуры введите количество копий. Установите необходимое число копий, не превышающее 999.
5 Нажмите клавишу Старт для начала копирования.
6 Извлеките готовые копии из внутреннего лотка.
Регулировка плотности
Для настройки плотности используйте описанную далее процедуру. Процедура настройки плотности копий описана далее.
1 Нажмите клавишу Меню функций. Появится "Меню функции".
2 Нажмите клавишу для выбора [Плотность].
3 Нажмите клавишу ОК. Появится меню "Плотность".
4 С помощью клавиши выберите нужную плотность.
5 Нажмите клавишу ОК.
Отображается сообщение Завершено., и снова появляется начальный экран.
6 Нажмите клавишу Старт. Начнется копирование.
Выбор качества изображения
Выберите качество изображения, подходящее для оригинала данного типа. Таблица, расположенная ниже, показывает режимы качества.
|
Опция "Качество изображения"
|
Описание
|
|
Текст + Фото
|
Подходит для оригиналов, содержащих как текст, так и фотографии.
|
|
Фото
|
Для фотографий, снятых фотокамерой.
|
|
Текст
|
Подходит для оригиналов, в основном содержащих текст.
|
|
Светл. текст/лин.
|
Четкая передача карандашного текста и тонких линий.
|
Процедура выбора качества копий описана далее.
Меню функции:
1 Нажмите клавишу Меню функций. Появится "Меню функции".
2 Нажмите клавишу для выбора [Оригинал изобр.].
3 Нажмите клавишу ОК. Появится "Оригинал изобр.".
4 Нажмите клавишу для выбора качества изображения, соответствующего типу оригинала.
5 Нажмите клавишу ОК. Отображается Завершено., и снова появляется начальный экран.
6 Нажмите клавишу Старт. Начнется копирование.
Копирование с масштабированием
Данная функция используется для увеличения или уменьшения изображения оригинала. Предусмотрены следующие режимы масштабирования.
Автоматическое масштабирование
Letter-R
Уменьшение или увеличение изображения оригинала вручную с шагом 1% в пределах 25—400%.
Станд. масштаб
Для увеличения или уменьшения используются предварительно заданные коэффициенты масштабирования.
Предусмотрены следующие масштабные коэффициенты.
|
Модель
|
Уровень масштабирования (Копия оригинала)
|
|
Модели с измерениями в дюймах
|
Стандартное
|
100%, 400% (макс), 200%, 129% (Statement » Letter), 78% (Legal » Letter), 64% (Letter » Statement), 50%, 25% (мин.)
|
|
Другие
|
141% (A5 » A4), 115% (B5 » A4), 90% (Folio » A4), 86% (A4 » B5), 70% (A4 » A5)
|
|
Модели с использованием метрической системы единиц
|
Стандартное
|
100%, 400% (макс), 200%, 141% (A5 » A4), 115% (B5 » A4), 86% (A4 » B5), 70% (A4 » A5), 50%, 25% (мин.)
|
|
Другие
|
129% (Statement » Letter), 90% (Folio » A4), 78% (Legal » Letter), 64% (Letter » Statement)
|
|
Модели с метрической системой единиц (для Азиатско-Тихоокеанского региона)
|
Стандартное
|
100%, 400% (макс), 200%, 141% (A5 » A4), 115% (B5 » A4), 90% (Folio » A4), 86% (A4 » B5), 70% (A4 » A5), 50%, 25% (мин.)
|
|
Другие
|
129% (Statement » Letter), 78% (Legal » Letter), 64% (Letter» Statement)
|
Двустороннее копирование
Эта функция предназначена для снятия двусторонних копий. Предусмотрены следующие режимы двустороннего копирования.
Эта функция позволяет создавать односторонние копии из двусторонних оригиналов или таких оригиналов с разворотами, как книги. Предусмотрены следующие режимы.

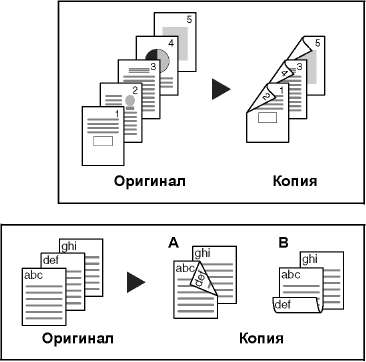

Снятие двусторонних копий с односторонних оригиналов
С односторонних оригиналов снимаются двусторонние копии. Если количество оригиналов нечетное, оборотная сторона последнего скопированного листа остается пустой.
Доступны следующие опции сшивания
А Сшивание слева/справа: Изображения на оборотных сторонах листа не поворачиваются.
В Сшивание сверху: Изображения на оборотных сторонах листа поворачиваются на 180°. Оборотные страницы скопированного документа, скрепленного сверху, при перелистывании имеют правильную ориентацию.
Снятие односторонних копий с двусторонних оригиналов
Каждая сторона двустороннего оригинала копируется на отдельный лист.
Доступны следующие опции сшивания
Сшивание слева/справа: Изображения на оборотных сторонах листа не поворачиваются. Сшивание сверху: Изображения на оборотных сторонах листа поворачиваются на 180°.
Снятие двусторонних копий с двусторонних оригиналов
С двусторонних оригиналов снимаются двусторонние копии.
Меню функции:
1 Нажмите клавишу Меню функций. Появится "Меню функции".
2 Нажмите клавишу для выбора [Двустор.].
3 Нажмите клавишу ОК. Появится "Двустор.".
4 Нажмите клавишу для выбора нужного режима двустороннего копирования.
При выборе [1-стор.>>2-стор.] нажмите [Сведения] (правая клавиша выбора), после чего можно выбирать край сшивания готовых копий и ориентацию в настройке оригинала.
После нажатия клавиши ОК выберите край сшивания готовых копий и ориентацию в настройке оригинала.
При выборе [2-стор.>>1-стор.] нажмите [Сведения] (правая клавиша выбора), после чего можно выбирать край сшивания оригинала и ориентацию в настройке оригинала.
После нажатия клавиши ОК выберите край сшивания оригинала и готовых копий и ориентацию в настройке оригинала.
При выборе [2-стор>>2-стор.] нажмите [Сведения] (правая клавиша выбора), после чего можно выбирать край сшивания оригинала.
После нажатия клавиши ОК выберите край сшивания готовых копий.
После нажатия клавиши ОК выберите ориентацию в настройке оригинала.
5 Нажмите клавишу ОК. Отображается Завершено., и снова появляется начальный экран.
6 Нажмите клавишу Старт. Начнется копирование.
Копирование с разбором по копиям
При копировании аппарат может автоматически выполнять разбор по копиям.
Функция копирования с разбором по копиям применяется для задач, сходных с приведенными на рисунке ниже.
Сканирование нескольких оригиналов и сортировка копий по комплектам в соответствии с нумерацией страниц.
Ниже описана процедура применения копирования с разбором по копиям.
1 Нажмите клавишу Меню функций. Появится "Меню функции".
2 Нажмите клавишу для выбора [Сортиров].
3 Нажмите клавишу ОК. Появляется "Сортиров".
4 Нажмите клавишу для выбора [Откл.] или [Вкл.].
5 Нажмите клавишу ОК. Отображается Завершено., и снова появляется начальный экран.
6 Используйте цифровые клавиши для ввода количества копий и нажмите кнопку Старт для начала копирования.
Печать — Печать из приложений
Для печати документов из приложений следуйте указанным ниже действиям.
Для печати документов из приложений установите на свой компьютер драйвер принтера из прилагаемого диска DVD (Product Library).
1 Создайте документ средствами приложения.
2 В окне приложения нажмите Файл и выберите Печать. Появится диалоговое окно Печать.
3 Нажмите кнопку рядом с полем "Имя" и выберите данный аппарат из списка.
Укажите требуемое число распечаток в окне Число копий. Максимальное число копий составляет 999.
В случае нескольких документов выберите опцию Разобрать по копиям для последовательной печати в соответствии с номерами страниц.
Нажмите кнопку Свойства. Отобразится диалоговое окно Свойства.
Выберите вкладку Основные и нажмите кнопку Формат области печати, чтобы выбрать из списка формат бумаги для печати.
Для печати на специальной бумаге, такой как плотная бумага или пленка, нажмите меню Тип материала для печати и выберите необходимый тип носителя.
7 Нажмите Устройство подачи и выберите устройство подачи бумаги.
При выборе параметра Автоматический выбор используется устройство подачи, в которое загружена бумага размера и типа, наилучшим образом соответствующего текущему заданию. Для печати на специальной бумаге, такой как конверт или плотная бумага, загрузите ее в универсальный лоток и нажмите Универсальный лоток.
8 Выберите ориентацию бумаги — Книжная или Альбомная — в соответствии с ориентацией документа.
При выборе С поворотом документ будет распечатан с поворотом на 180°.
9 Нажмите кнопку ОК для возврата к диалоговому окну Печать.
10 Нажмите кнопку ОК для запуска печати.
Печать с помощью AirPrint
AirPrint — это функция печати, входящая в качестве стандартной функции в iOS 4.2 и более поздние продукты, а также в Mac OS X 10.7 и более новые продукты.
Можно подключить аппарат и печатать без установки драйвера.
Для обнаружения аппарата при печати с помощью AirPrint можно задать данные о расположении аппарата в Command Center RX.
Дополнительную информацию можно найти в руководстве Command Center RX User Guide.
Печать с использованием полускоростного режима
При печати на бумаге с гладкой поверхностью или плотной бумаге отрегулируйте скорость печати с помощью драйвера принтера. Для получения подробных сведений см. Printer Driver User Guide.
Данный аппарат позволяет передать отсканированное изображение в виде файла, прикрепленного к сообщению электронной почты, или сохранить на компьютере, подсоединенном по сети. Для этого необходимо задать адрес отправителя и назначение (адрес получателя) в сети.
Необходимо наличие сетевой среды, которая обеспечит связь аппарата с почтовым сервером. Рекомендуется использование локальной сети (LAN) для обеспечения высокой скорости и безопасности передачи.
Одновременно с передачей отсканированного изображения можно также распечатать его или отправить в ящик документов.
Чтобы воспользоваться данной функцией сканирования, выполните следующие действия:
• Задайте настройки, включающие настройку электронной почты для аппарата.
• С помощью Command Center RX (встроенной web-страницы в формате HTML) зарегистрируйте IP-адрес, имя хоста SMTP-сервера и получателя.
• Занесите адресата в адресную книгу или клавишу одним нажатием.
• Если в качестве адресата выбрана папка (SMB/FTP) на компьютере, необходимо предоставить права совместного доступа к папке назначения. Для настройки параметров папки на компьютере обратитесь к сетевому администратору.
• Подробные настройки передачи (выбор ящика документов в качестве назначения или одновременная печать и передача изображения).
Ниже приведена процедура обычной передачи. Предусмотрены следующие 4 опции.
Передача по электронной почте
Передача отсканированного изображения оригинала в виде вложения в электронное письмо.
• Необходимо наличие сетевой среды, которая обеспечит связь аппарата с почтовым сервером. Для обеспечения постоянной связи аппарата с почтовым сервером рекомендуется использовать подключение по локальной сети.
• Для передачи электронного письма необходим предварительный доступ к Command Center RX и выполнение соответствующих настроек.
1 Нажмите клавишу Отправить. Отобразится экран передачи.
2 Положите оригиналы на стекло оригинала или в автоподатчик оригиналов.
3 Нажмите клавишу для выбора [E-mail].
4 Нажмите клавишу ОК. Появится "Поле адреса".
5 Введите адрес электронной почты адресата.
Адресата можно выбрать из адресной книги или с помощью клавиш набора одним нажатием.
6 Нажмите клавишу ОК. Отображается Завершено., и снова появляется начальный экран.
Если экран для подтверждения ввода нового адресата установлен на [Вкл.], появится экран подтверждения введенного адреса e-mail. Снова введите тот же адрес e-mail и нажмите клавишу ОК.
7 Если есть дополнительные адресаты, нажмите клавишу Добавить адресата. Повторите шаги со 2 по 5 для ввода дополнительных адресатов. Можно задать до 100 адресатов.
8 Нажмите клавишу Подтвердить адресата для подтверждения зарегистрированных адресатов.
Нажмите клавишу Д или V для выбора адресата и нажмите клавишу ОК. Затем можно редактировать или удалять адресата.
Нажмите [Выход] (правая клавиша выбора) для
возвращения к начальному экрану.
9 Нажмите клавишу Старт. Начнется передача.
Если экран для подтверждения адресата перед передачей установлен на [Вкл.], он отображается при нажатии клавиши Старт.
Передача в папку (5МВ)/Передача в папку (FTP)
Сохранение отсканированного изображения оригинала в общей папке любого компьютера сети. Сохраняет отсканированное изображение оригинала в папке на FTP-сервере.
• Обратитесь к разделу "Справка" своей операционной системы насчет подробностей о том, как совместно использовать папку.
• Убедитесь, что Протокол SMB или FTP в Command Center RX установлены на Вкл.
1 Нажмите клавишу Отправить. Отобразится экран передачи.
2 Положите оригиналы на стекло оригинала или в автоподатчик оригиналов.
3 Нажмите клавишу для выбора [Папка(ЗМВ)] или [nanKa(FTP)].
4 Нажмите клавишу ОК. Появится "Имя хоста (SMB)" или "Имя хоста (FTP)".
5 Введите имя хоста.
Адресата можно выбрать из адресной книги или с помощью клавиш набора одним нажатием.
6 Нажмите клавишу ОК. Появится "Путь".
Необходимо ввести следующие данные.
7 Введите путь. Примите во внимание, что следует вводить имя папки, заданное в параметрах общего доступа, а не ее имя в файловой системе ПК адресата.
8 Нажмите клавишу ОК. Появится "Имя польз, д/вх.".
9 Введите имя пользователя для входа. Необходимо ввести учетное имя ПК адресата.
10 Нажмите клавишу ОК. Появится "Пароль при входе"
11 Введите пароль при входе. Необходимо ввести пароль учетного имени ПК адресата.
12 Нажмите клавишу ОК. Появится экран подтверждения.
Если экран для подтверждения ввода нового адресата установлен на [Вкл.], появятся экраны для подтверждения введенного имени хоста и пути. Введите те же имя хоста и путь снова и нажмите клавишу ОК на соответствующих экранах.
Вы не сможете осуществить передачу данных, если забыли имя пользователя для входа или пароль ПК адресата. Свяжитесь с вашим администратором и проверьте имя пользователя для входа или пароль.
Для передачи в папку (SMB)
|
Параметр
|
Данные, которые необходимо ввести
|
Макс, число символов
|
|
Имя хоста (SMB)*
|
Имя хоста (управляющего сервера) или IP-адрес компьютера-получателя данных.
|
Не более 64 символов
|
|
Путь
|
Имя общей папки Например, scannerdata При сохранении в папку внутри общей папки:
"имя общей папки\имя папки в общей папке"
|
Не более 128 символов
|
|
Имя польз, д/вх.
|
Имя пользователя для доступа к компьютеру Например, abcdneftjames.smith
|
Не более 64 символов
|
|
Пароль при входе
|
Пароль для доступа к компьютеру
|
Не более 64 символов
|
Задайте номер порта, отличный от порта по умолчанию (445), используя формат "имя хоста: номер порта" (например, SMBhostname: 140).
Для передачи в папку (FTP)
|
Параметр
|
Данные, которые необходимо ввести
|
Макс, число символов
|
|
Имя хоста (FTP)*
|
Имя хоста или IP-адрес FTP-сервера
|
Не более 64 символов
|
|
Путь
|
Путь к папке приема. Например, UseAScanData. Если не указать путь, файл сохраняется в основном каталоге.
|
Не более 128 символов
|
|
Имя польз, д/вх.
|
Имя пользователя для входа на FTP-сервер
|
Не более 64 символов
|
|
Пароль при входе
|
Пароль для входа на FTP-сервер
|
Не более 64 символов
|
Задайте номер порта, отличный от порта по умолчанию (21), используя формат "имя хоста: номер порта" (например, FTPhostname: 140).
13 Нажмите [Да] (левая клавиша выбора). При этом устанавливается соединение с введенным адресатом.
Если соединение установлено успешно, на экране отображается Соединение. Нажмите [ОК] (правая клавиша выбора). Отображается Завершено., и снова появляется начальный экран.
Если соединение установить не удалось, отображается Невозможно установить. Нажмите [ОК] (правая клавиша выбора). Снова появляется экран, показанный для шага 3. Проверьте и повторно введите адресата.
14 Нажмите клавишу Подтвердить адресата для подтверждения зарегистрированных адресатов.
Нажмите [Выход] (правая клавиша выбора) для возвращения к начальному экрану.
15 Нажмите клавишу Старт. Начнется передача.
Если экран для подтверждения адресата перед передачей установлен на [Вкл.], он отображается при нажатии клавиши Старт.
Выбор из адресной книги
Выберите адресата, зарегистрированного в адресной книге.
1 Находясь в начальном экране передачи, нажмите клавишу Адресная книга. Появится меню"Выб. адр. книгу".
2 Нажмите клавишу для выбора [Адр. книга] и затем нажмите клавишу ОК. Появится "Адр. книга".
Для использования адресной книги с сервера LDAP выберите [Расш. адр. книга].
Если расширенная адресная книга не зарегистрирована, [Выб. адр. книгу] не отображается.
3 Нажмите клавишу для выбора нужного пользователя или группы, затем нажмите клавишу ОК.
В случае выбора пользователя появляется список адресатов, зарегистрированных для пользователя.
В случае выбора группы перейдите к шагу 5.
4 Нажмите клавишу для выбора нужного адресата, затем нажмите клавишу ОК.
5 Отображается Завершено., и снова появляется начальный экран.
Поиск в адресной книге
1 В "Адр. книга" нажмите [Меню] (правая клавиша выбора). Появится "Меню".
2 Нажмите клавишу для выбора [Найти(Имя)] и затем нажмите клавишу ОК. Появится экран поиска.
3 Введите символы для поиска.
4 Нажмите клавишу ОК. Появится адресная книга с пользователем, имя которого начинается с введенных вверху символов.
1 В "Расш. адр. книга" нажмите [Меню] (правая клавиша выбора). Появится "Меню".
2 Нажмите клавишу для выбора [Поиск] и затем нажмите клавишу ОК. Появится экран поиска.
3 Введите символы для поиска.
При нажатии [Меню] (правая клавиша выбора) и последующем нажатии клавиши ОК появится "Поиск по", где можно задать ключ поиска и условия соответствия. Выберите необходимый параметр для каждого элемента и затем нажмите клавишу ОК.
4 Нажмите клавишу ОК. Появится адресная книга с пользователем, имя которого начинается с введенных вверху символов.
Если сначала открыть внешнюю адресную книгу, первым появится экран поиска. Затем выполните операции, начиная с шага 3.
Выбор с помощью клавиши одним нажатием
Выберите адресата с помощью клавиш одним нажатием.
Проверка оставшегося тонера
1 Нажмите клавишу Состояние/Отмена задания.
Появится меню "Состояние".
2 Нажмите клавишу для выбора [Состоян. тонера].
3 Нажмите клавишу ОК. Появится "Состоян. тонера".
Отображается один из 10 уровней оставшегося тонера.
1 Нажмите клавишу Состояние/Отмена задания.
Появится меню "Состояние".
2 Нажмите клавишу для выбора [Состоян. бумаги].
3 Нажмите клавишу ОК. Появится "Состоян. бумаги".
Нажмите клавишу для переключения отображения оставшейся бумаги между главной кассетой устройства, дополнительной кассетой (если установлена) и универсальным лотком.
<<<назад
далее>>>
при использовании материалов ссылка на сайт компании awella.ru обязательна
Помогла информация на сайте ? Оставьте отзыв о работе нашей компании ! Это можно сделать в яндекс браузере и это простимулирует работников нашей компании (ответственные получат бонусы), которые собирали ее для вас! Спасибо !
|
